计算机组装与维护
项目7 选购机箱和电源
选购机箱和ATX电源
安装铜柱
插拔电源插头
连接机箱面板与主板

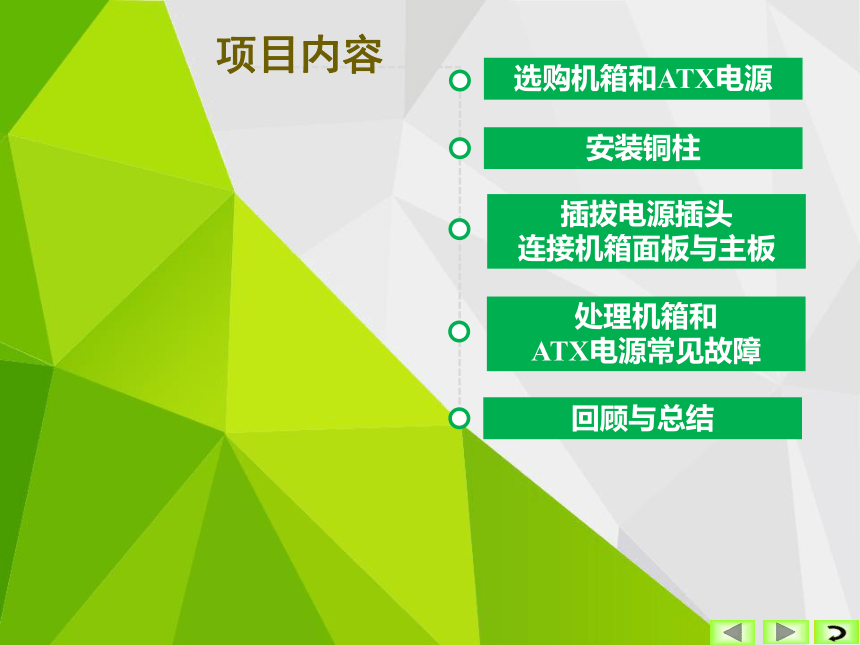

项目内容
处理机箱和
ATX电源常见故障
回顾与总结

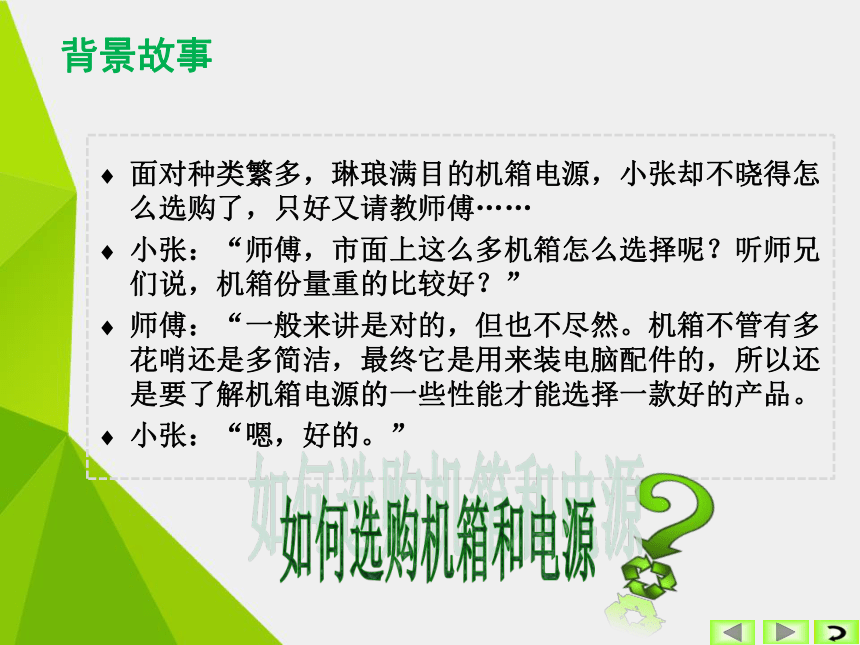

背景故事
面对种类繁多，琳琅满目的机箱电源，小张却不晓得怎么选购了，只好又请教师傅……
小张：“师傅，市面上这么多机箱怎么选择呢？听师兄们说，机箱份量重的比较好？”
师傅：“一般来讲是对的，但也不尽然。机箱不管有多花哨还是多简洁，最终它是用来装电脑配件的，所以还是要了解机箱电源的一些性能才能选择一款好的产品。
小张：“嗯，好的。”
如何选购机箱和电源

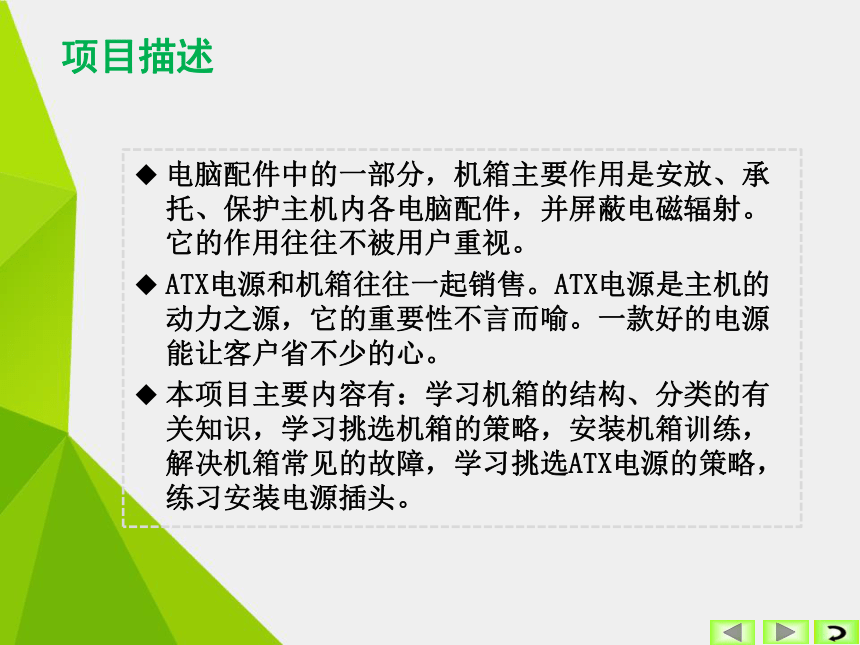

项目描述
电脑配件中的一部分，机箱主要作用是安放、承托、保护主机内各电脑配件，并屏蔽电磁辐射。它的作用往往不被用户重视。
ATX电源和机箱往往一起销售。ATX电源是主机的动力之源，它的重要性不言而喻。一款好的电源能让客户省不少的心。
本项目主要内容有：学习机箱的结构、分类的有关知识，学习挑选机箱的策略，安装机箱训练，解决机箱常见的故障，学习挑选ATX电源的策略，练习安装电源插头。

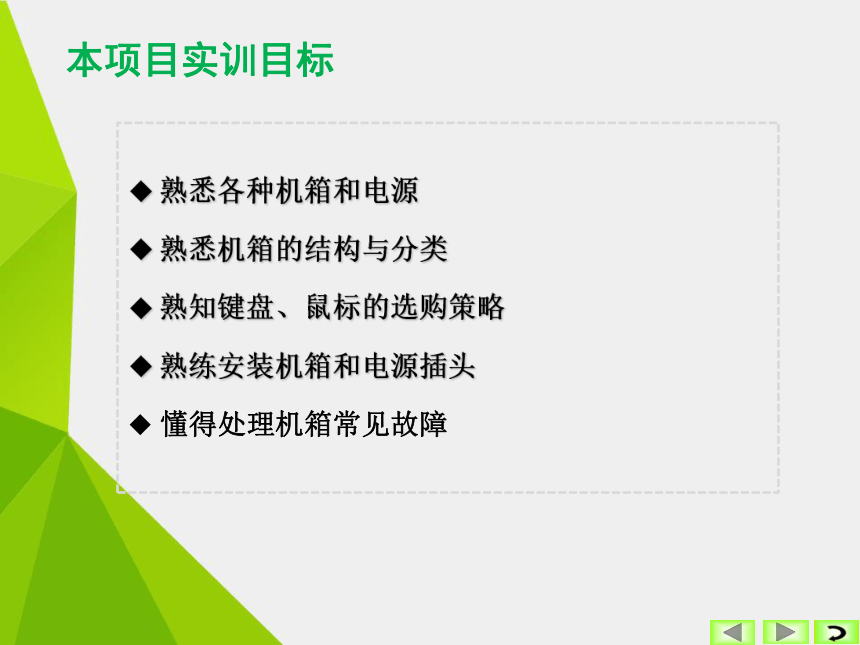

熟悉各种机箱和电源
熟悉机箱的结构与分类
熟知键盘、鼠标的选购策略
熟练安装机箱和电源插头
懂得处理机箱常见故障
本项目实训目标
任务一 选购机箱和ATX电源

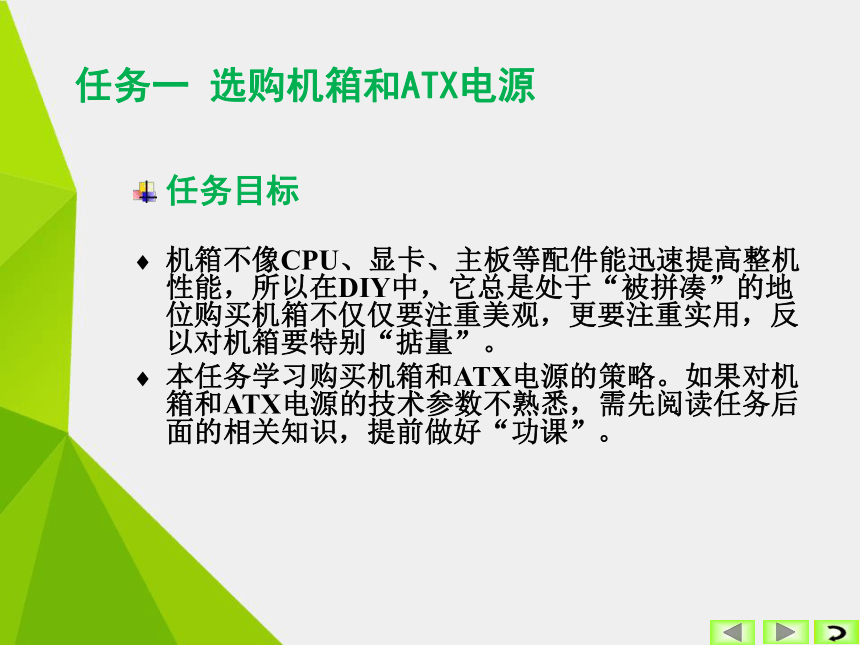

任务目标
机箱不像CPU、显卡、主板等配件能迅速提高整机性能，所以在DIY中，它总是处于“被拼凑”的地位购买机箱不仅仅要注重美观，更要注重实用，反以对机箱要特别“掂量”。
本任务学习购买机箱和ATX电源的策略。如果对机箱和ATX电源的技术参数不熟悉，需先阅读任务后面的相关知识，提前做好“功课”。
任务一 选购机箱和ATX电源

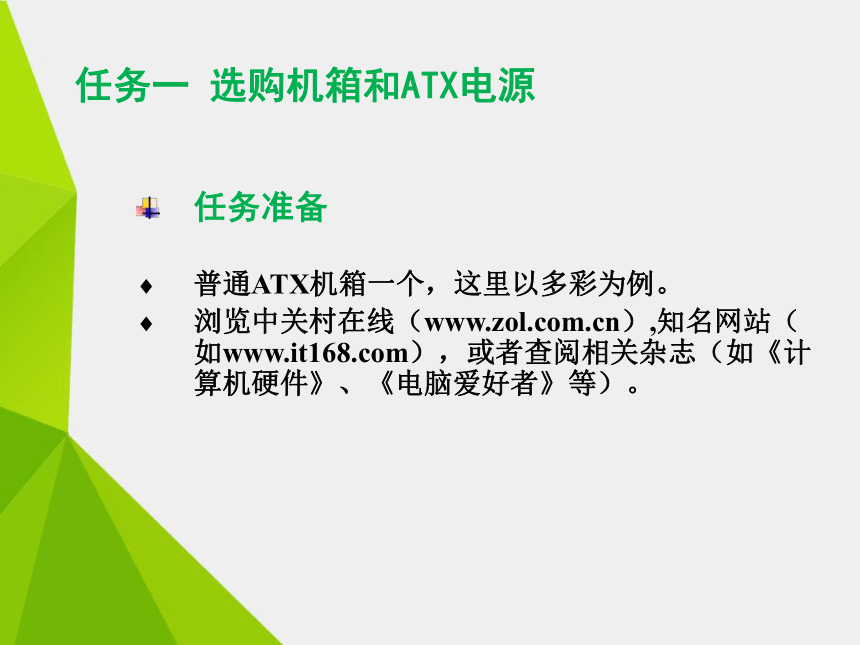

任务准备
普通ATX机箱一个，这里以多彩为例。
浏览中关村在线（www..cn）,知名网站（如www.），或者查阅相关杂志（如《计算机硬件》、《电脑爱好者》等）。
机箱的选购策略

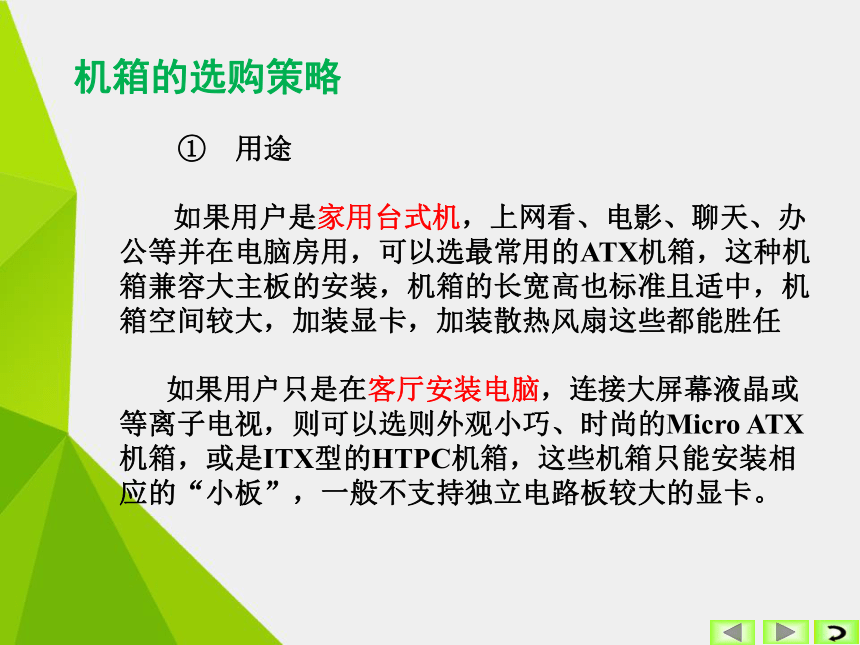

用途
如果用户是家用台式机，上网看、电影、聊天、办公等并在电脑房用，可以选最常用的ATX机箱，这种机箱兼容大主板的安装，机箱的长宽高也标准且适中，机箱空间较大，加装显卡，加装散热风扇这些都能胜任
如果用户只是在客厅安装电脑，连接大屏幕液晶或等离子电视，则可以选则外观小巧、时尚的Micro ATX机箱，或是ITX型的HTPC机箱，这些机箱只能安装相应的“小板”，一般不支持独立电路板较大的显卡。
机箱的选购策略

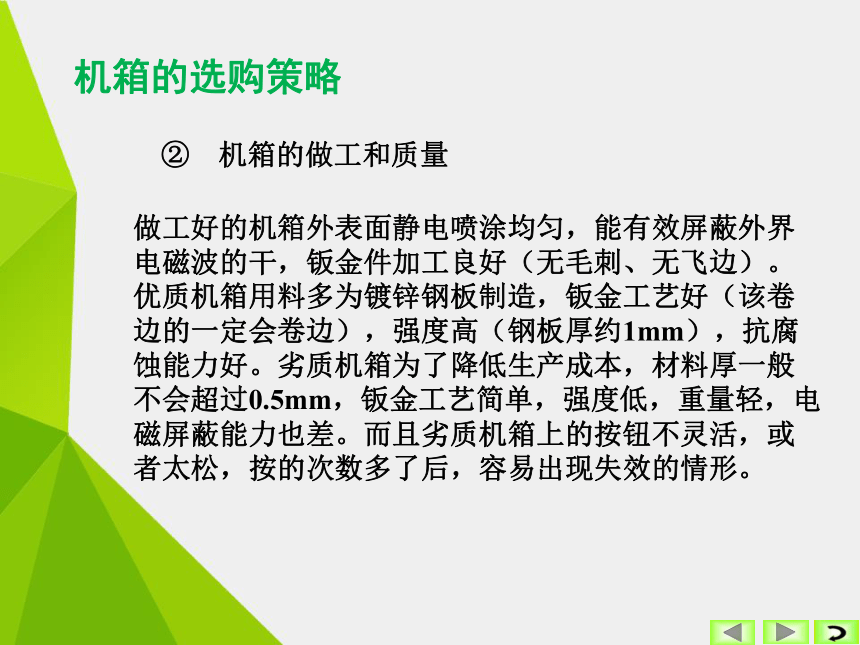

机箱的做工和质量
做工好的机箱外表面静电喷涂均匀，能有效屏蔽外界电磁波的干，钣金件加工良好（无毛刺、无飞边）。优质机箱用料多为镀锌钢板制造，钣金工艺好（该卷边的一定会卷边），强度高（钢板厚约1mm），抗腐蚀能力好。劣质机箱为了降低生产成本，材料厚一般不会超过0.5mm，钣金工艺简单，强度低，重量轻，电磁屏蔽能力也差。而且劣质机箱上的按钮不灵活，或者太松，按的次数多了后，容易出现失效的情形。
机箱的选购策略

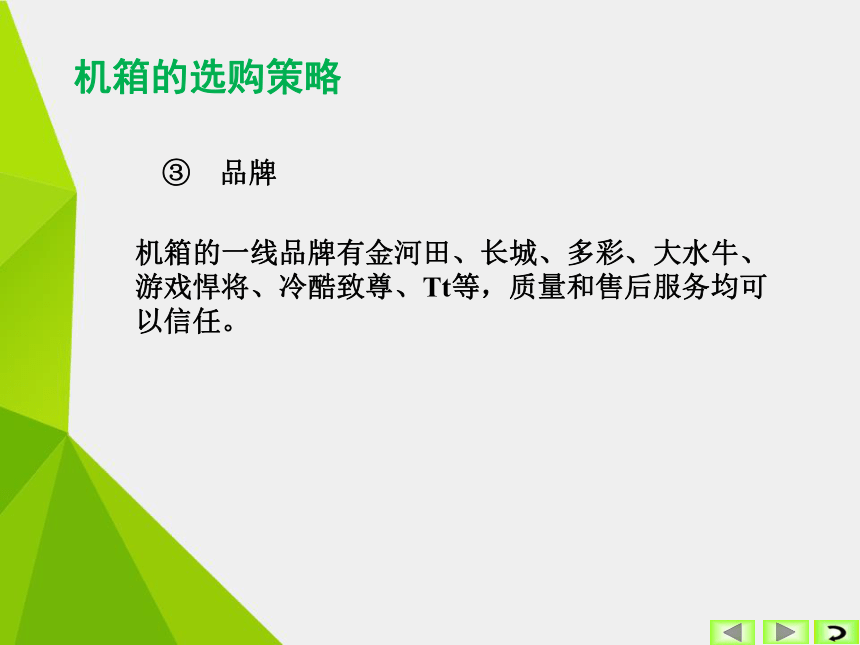

品牌
机箱的一线品牌有金河田、长城、多彩、大水牛、游戏悍将、冷酷致尊、Tt等，质量和售后服务均可以信任。
选购电源的策略
需要多大的功率
俗语说， “小马拉不动大车”。有些用户就会认为，功率越大越好。其实一台配有一个硬盘，独立显卡、主板、四核CPU和光驱的电脑，其最大功率在350W左右，所以电源选购在350W到450W之间就足够用了，如果有多硬盘，双光驱、多PCI扩展卡，就要考虑更大功率的电源。一般服务器采用的硬盘数量较多，还会利用阵列卡将硬盘组成阵列，所以应考虑采用较大功率的电源。这里所需的“功率”是额定功率，而非峰值功率。
选购电源的策略

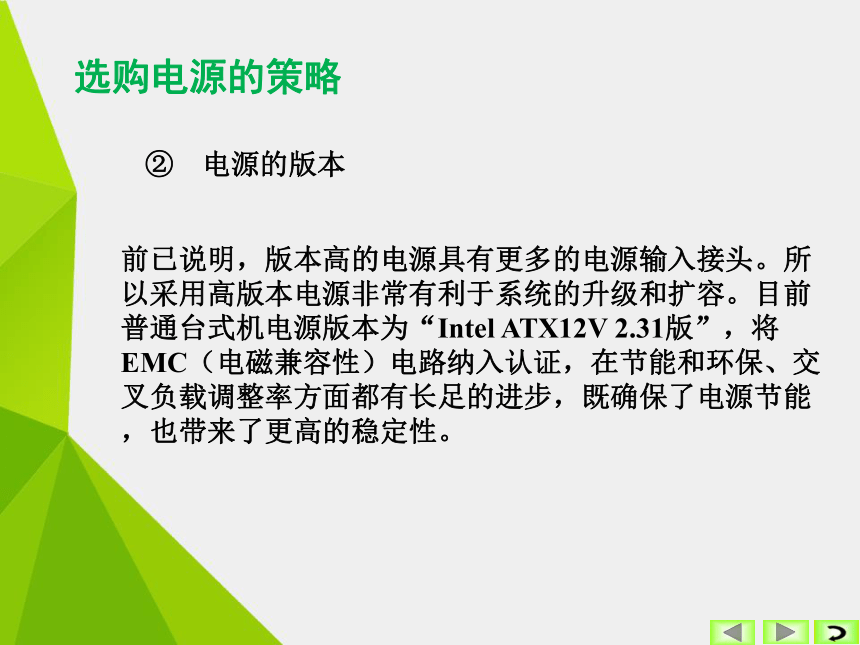

电源的版本
前已说明，版本高的电源具有更多的电源输入接头。所以采用高版本电源非常有利于系统的升级和扩容。目前普通台式机电源版本为“Intel ATX12V 2.31版”，将EMC（电磁兼容性）电路纳入认证，在节能和环保、交叉负载调整率方面都有长足的进步，既确保了电源节能，也带来了更高的稳定性。
选购电源的策略
电源适用场合能
普通台式机机箱与micro ATX机箱、服务器机箱尺寸不同，所购电源尺寸也应不同。例如普通台式机电源尺寸为150x86x140mm，而micro ATX机箱电源尺寸为100x63.5x125mm。
选购电源的策略
品牌和质保
一线厂商生产的电源，如：长城、航嘉、多彩、游戏悍将、大水牛等知名品牌，拿在手里“掂量”有份量，用料足够杂实，内部电容等电子元件均不错。而且一线厂商的电源都有较长时间的质保。
电源模拟选购1
【模拟用户1】媒体工作者，经常需要用微机来收看电视节目，喜欢自编自导生活中的悲喜剧并与网友分享。喜欢玩新颖的IT产品，如数码像机、DV。
【需求分析】该用户安装采集卡、电视卡等扩展卡，作为IT产品玩家和媒体工作者，对高清画质的要求肯定不可少,且可能要装很多高清电影，则电脑需配置1T-2T的硬盘，独立供电的显卡，四核心的CPU。
参考答案
电源 长城 节电王GW-5500D
电源选择理由或技术参数 长城电源，电源中的一线品牌，做工和用料都非常到位。
电源版本：ATX 12V 2.31， 支持Intel及AMD全系列CPU。
额定功率：450W，峰值功率可达600W，功率足够。
供电接口：显卡接口（6pin）独立供电接口1个，硬盘接口（SATA）多达5个，可接多硬盘，IDE供电接口（大4pin）多达4个。
保修政策：全国联保，享受三包服务时间3年且1年包换，3年保修 ，国定安全认证达3C级。
电源模拟选购2
【模拟用户2】网吧业主，一般每二~三年都要更新一批主板及其他核心部件。
【需求分析】因为成本因素。网吧电脑的硬盘不是很大，就320G或500G,显卡肯定是比较好一点的显卡，不配光驱，CPU以AMD四核居多，AMD640功率65W。其次，网吧的电脑一般是长时间超负荷运转，运行环境苛刻，所以说对电源的稳定性和质量一定要过关，并且要能够适应网吧的工作环境。
参考答案
电源 大水牛 冰风卫士500
电源选择理由或技术参数 大水牛，电源中的一线品牌，做工和用料都非常到位 电源版本：ATX 12V 2.31， 支持Intel及AMD全系列CPU。 额定功率：400W，峰值功率可达500W，，功率足够。 供电接口：显卡接口（6pin）独立供电接口1个，硬盘接口（SATA）5个，IDE供电接口（大4pin）2个。 保修政策：全国联保，享受三包服务时间3年且1年包换，3年保修 ，国定安全认证达3C级。 过压、过流、过功率保护。 14cm低电压液压王静音风扇，超静音适合网吧环境 电源模拟选购3
【模拟用户3】某学校公用机房，承担计算机基础课程、应用软件课程的教学任务。
【需求分析】作为公用机房微机，不配显卡，不配光驱，只有主板、只有CPU、硬盘功率稍大。所以考虑250W电源即可。
参考答案
电源 长城 静音大师BTX-400SD
电源选择理由或技术参数 长城电源，电源中的一线品牌，做工和用料都非常到位。 电源版本：ATX 12V 2.31 支持Intel及AMD全系列CPU。 额定功率：300W，峰值功率可达350W，功率足够。 供电接口：显卡接口（6pin）独立供电接口2个，硬盘接口（SATA）多达4个，IDE供电接口（大4pin）3个 保修政策：全国联保，享受三包服务时间3年且1年包换，3年保修 ，国定安全认证达3C级。 知识链接：机箱的分类和结构
市场上最多的类型还是ATX机箱。扩展槽数可多达7个，而3.5英寸和5.25英寸驱动器仓位也分别至少达到3个或更多。如图所示为ATX机箱的内部结构。
3.5英寸驱动器仓位
5英寸驱动器仓位
扩展插槽
知识链接：机箱的分类和结构
Micro ATX和ITX又称Mini ATX，是ATX结构的简化版，就是常说的“迷你机箱”，扩展槽数通常在4个或更少，而3.5英寸和5.25英寸驱动器仓位也分别只有2个或更少，多用于品牌机，而ITX机箱更多用于HTPC系列。如图所示为三种机箱的外观。
ATX机箱
Micro ATX机箱
ITX机箱
知识链接：认识ATX电源的输出接口
20+4pin接口如图所示。20+4pin的主板供电设计主要是向下兼容并考虑了一些老主板20针供电的需要，另外的4Pin是给CPU供电的，现在绝大数主板供电接口都采用了20+4pin，。20pin供电的主板已淡出市场。
20+4pin主板供电接口
知识链接：认识ATX电源的输出接口
CPU供电接口：现在的CPU功率越来越大，仅凭主板供电已远远不够，所以从电源上单独提供一组4+4pin供电接口，传为CPU供电,如图所示:
4pin CPU专供电接口
知识链接：认识ATX电源的输出接口
显卡供电接口：6pin和6+2pin是PCI_E显卡供电接口，如图所示，因为许多高端显卡功率强大，仅由主板供电远远不够，需单独供电，6pin和6+2pin供电接口就是为了更好为显卡提供充足的电量而设计的。
6pin PCI-E显卡专用供电接口
知识链接：认识ATX电源的输出接口
大4Pin D型供电接口，如图所示，早期的IDE设备都用它供电。尽管IDE的设备市场上已经越来越少，但是为了向下兼容，ATX电源均提供了大4Pin D型供电接口。
大4Pin D型IDE设备供电接口
知识链接：认识ATX电源的输出接口
5Pin SATA供电接口，如图所示，现在的SATA硬盘和光驱都用它供电。
5Pin SATA设备供电接口
知识链接：认识ATX电源的输出电压
ATX电源是把市电220V交流电转换为±12v、±5v、+3.3v。如图所示为电源标识牌上输出接口的颜色和所对应的输出电压，方便使用和维修，其中黄色是+12V，红色是+5V，橙色是+3.3V，白色是-5V，蓝色为-12V，紫色为+5V，黑色（或灰色）是接地，绿色是PS-ON。
电源的性能指标
额定功率
额定功率是在持续正常工作中可以提供的最大功率。额定功率不等于实际功率。电源的实际功率若长时间高于额定功率，则电源就有烧毁的危险，反之，若实际功率小于额定功率，则用设备可能无法运行。电源的额定功率一般标注在外壳的铭牌纸上。如“ATX-380-P4”型号的电源，其额定功率便为380W。
电源的性能指标
峰值功率
指电源短时间内能达到的最大功率，通常仅能维持30秒左右的时间。峰值功率其实没有什么实际意义的，因为电源一般不能在峰值输出时稳定工作，但是，销售商可能会用峰值功率来代替代额定功率来误导消费者。
电源的性能指标
电源规范
新上市的电源一般都是符合最新电源规范的，选购电源要认真查看电源标识或说明书，看看电源是否符合Intel ATX12V 2.3电源规范版本，因为高版本的电源不但接口齐全，而且各种认证也齐全，这样的电源更安全、更环保、更节能。大品牌电源直接将电源版本标注在铭牌上。
电源的性能指标
认证标准
电源的3C认证有四个版本：
CCC(S)安全认证、
CCC(S&E)安全与电磁兼容认证、
CCC(EMC)电磁兼容认证、
CCC(F)消防认证，
其中CCC(S)只代表通过了安全认证。显然，通过了CCC(S&E)认证的电源更好一些。
任务二 安装铜柱
任务目标
主板并不是直接用螺丝固定在机箱里，而是通过铜柱，间接固定在机箱内的。铜柱又称铜钉或垫脚。如果铜柱安装不牢，主板无法固定。铜柱安装错位则很容易造成主板开机短路而烧毁。
本任务练习铜柱的安装，操作结束后，对训练结果自查。
安装铜柱
任务准备
一个新机箱及其所有附件，如铜柱等。
安装工具，如带磁性的螺丝刀，尖嘴钳等。
安装铜柱
把机箱则面板拆开，平放在操作台上，右手方为机箱面板方向，左手方为机箱后档板方向，这样便于操作。
拆开机箱附带的螺丝包装袋，找到铜柱和绝缘垫，如图所示。铜柱一般有6颗，一端带有M4的螺杆，用来安装在底板的螺丝孔上。绝缘垫也有6枚，垫在铜柱和底板之间。
铜柱
绝缘垫
安装铜柱
找到欲安装的主板，放在机箱里比试下，看安装孔的位置，再将铜柱用手预先旋入底板螺丝孔中（别忘记了先垫上绝缘垫）。
最后用尖嘴钳拧紧全部6颗铜柱。如图所示。注意，拧紧时，不可用力过猛，防止螺纹孔滑丝。
安装垫脚
安装铜柱
最后应该检查是否有螺丝掉进机箱里，如果有，用带磁性的螺丝刀吸出。
填写工作任务卡
任务三 插拔电源插头，连接机箱面板与主板
任务目标
ATX电源有很多电源接口，如何正确插拔电源插头是组装计算机的首要问题，主板上对应的接口插不对或没有插，则计算机不能正常启动，有时还会烧毁主板，另外机箱面板上的各种连接线也要正确接在主板上才能正常开机使用电脑。
本任务训练电源插头的插拔，并达到熟练。初步掌握机箱面板与主板连线的插拔方法。最后对训练结果自查。
任务三 插拔电源插头，连接机箱面板与主板
任务准备
一块主板，可以先行安装上CPU、CPU风扇和内存条，主板背板。
安装好电源的机箱。
安装工具，如带磁性的螺丝刀，尖嘴钳，放大镜等。
束线条、剪刀等工具材料。
插拔训练
按项目3任务5介绍的安装方法将主板正确安放在机箱内，并按对角线方向先预紧再旋紧6颗螺丝。
将机箱电源的20线ATX电源插头，插入主板上的ATX电源插座。注意，该插头座有一个卡钩，如图所示，要拔出插头时，须用拇指或食指住钩柄，使钩端抬起向上拉才能拔出。
插拔训练
在主板上还有一个CPU专用供电接口，为4芯电缆。也具有防反设计，反向则无法插入，该插头座同样有一个卡钩，要拔出插头时，须压下钩柄，使钩端抬起向上拉才能拔出，否则难以拔出，如图所示：
插拔训练
将CPU风扇的电源线接到主板上3针或4针的CPU电源插头上。主板上的标识字符为“CPU_FAN”，如图所示。
插拔训练
把SATA电源接口接在SATA硬盘上，把4针D型电源接口插在IDE光驱上，将多余长度的线缆和没有用完的电源插头折叠、捆绑，使机箱内部整洁美观，同时注意不要让线缆CPU风扇，以免被高速旋转的风扇划破。
插拔训练
连接机箱面板与主板了 ：电源按钮连线插头上标有字母POWER SW,插在主板上对应的PWR_ON的两针脚上；复位按钮连线插头上标有字母RESET SW,插在主板上对应的RST的两针脚上；电源指示灯连线插头上标有PWR LED, 插在主板上对应的PWE_LED的两针脚上硬盘示灯连线插头上标有H.D.D LED, 插在主板上对应的HD_LED的两针脚上；
插拔训练
USB接连线插头和音频连接线插头一般都是压封好了的，并设有防插反设计，找到主板上对应的针脚插上即可，音频插头标识为AUDIO,接在主板上的一组F_AUDIO针脚上，USB插头接在主板上标识是USB1、USB2的任一组针脚上，如图所示:
插拔训练
至此，电源接口的插拔和机箱面板的接线基本完成。须全部取下，再次重复同样的步骤。
填写工作任务卡。
任务四 处理机箱和ATX电源常见故障
任务目标
机箱是把电脑各配件组合在一起的载体，主要是由合金材料做成，一般不会有故障，而电源则是电脑的动力之源，长时间的供电输出，是故障率比较高的配件。
本任务列举一些最常出现的故障现象予以分析，并提出解决办法。
处理机箱和ATX电源常见故障
【故障现象1】开机无显示，主机电源指示灯不亮。
【故障分析】显然，主机没有供电。
【处理办法】看机箱后面的220V电源线是否正确插在ATX电源上，并检查220V市电是否正常。
若供电正常，则看机箱内主板上的电源开关线缆是否正确插在PWR_ON上，把在PWR_ON插头取下，用镊子短接一下主板上标识PWR_ON两根针脚，保证是正确开机。
若还没有反应，则拔掉主板上所以的供电插头，取下20线电源插座，把黑线和绿线的插孔，用回形针短接，看ATX电源风扇是否在转动，若没有转动，此电源已损坏，送维修部维修，若电源能正常转动，则主板有短路现故障，重点检查主板。
处理机箱和ATX电源常见故障
【故障现象2】在用电高峰（早上、中午、下午做饭吃时），电脑自动关机后怎么按电源开关都无法启动电脑。
【故障分析】此故障主是市电电压不稳所致。
【处理办法】考虑给加一台UPS不间断电源，以稳定输入电压。
处理机箱和ATX电源常见故障
【故障现象3】电脑正常起动后，还未进入系统桌面，又自动关机，每次故障一样。
【故障分析】电源开关在按下去一瞬间接通主板上PWR_ON针脚，唤醒电源工作，此时开关键马上弹起断开PWR_ON针脚，电脑才能一直运行下去，如果开关不能马上断开，则相当于短接PWR_ON针脚达几秒钟，就自动断电关机。
【处理办法】因为机箱开关各式各样，不容易找到相同的开关按钮来更换，除非是有相同型号的旧机箱不用的，可以把上面开关按钮替换坏了的开关按钮。如果没有可供替换的。试着打开机箱，用镊子来短接PWR_ON针脚，让电脑开机。
回顾与总结
知识技能与结构
选购和安装机箱与电源
知识
技能
购买机箱电源
会分析核心需求
会购买机箱、电源
安装垫脚、电源插拔、面板与主板连接
会定位安装垫脚
会插拔各种电源
机箱、电源常见的故障及处理
会识别常见故障
能进这行故障分析
机箱的分类、选购策略
ATX电源的性能指标、选购策略
素养
按规范操作
爱护硬件设备
及时更新IT产品知识
耐心细致的品性
机箱面板与主板连线
基本会连接面板与主板
职业分析
谈单员（或广义上的业务员）是各大电脑城、IT产品卖场必不可少的岗位，他们并不亲自动手操作。下面是某公司谈单员的入职要求：
职业素质 知识和技能
对客户热忱，有礼貌，有一定亲和力。 尊重客户，愿意倾听客户诉求。 能分析客户的需求，能迅速抓住核心需求。 熟悉机箱和电源等设备市场主要品牌、型号、价格区间。主动收集供货商信息。
熟悉机箱和电源的各种术语，对技术参数了如指掌
实例一
职业分析
下表节选自某公司对电脑维护员的岗位操作考核要求：
实例二
职业素质 知识和技能
工具准备充分、摆放有序 应该佩戴防静电手环，带汗的手不直接触摸主板、CPU等硬件。 各种配件轻拿轻放，摆放有序，依次安装，不置放于灰尘、过热过湿的环境 螺丝安装数量足够。 熟练安装电源插头。
熟练连接机箱面板与主板
安装铜柱的步骤科学。
安装后没有滑丝现象。
安装完毕后，无多余的螺丝、回形针及其他金属物品遗留在机箱内。
Thank you!
