(共59张PPT)
计算机组装与维护
项目9 组装计算机整机
组装前的准备工作
组装整机

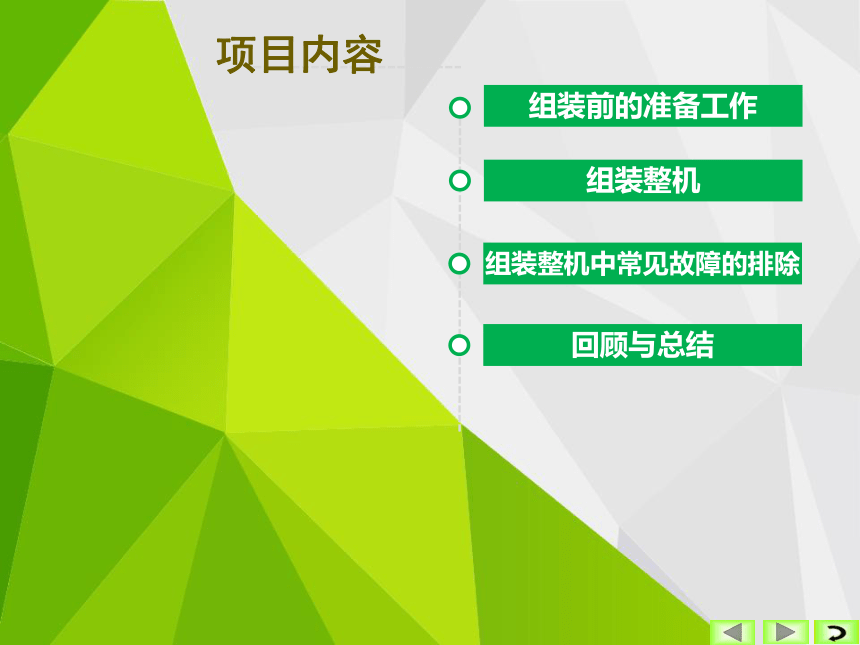

项目内容
回顾与总结
组装整机中常见故障的排除

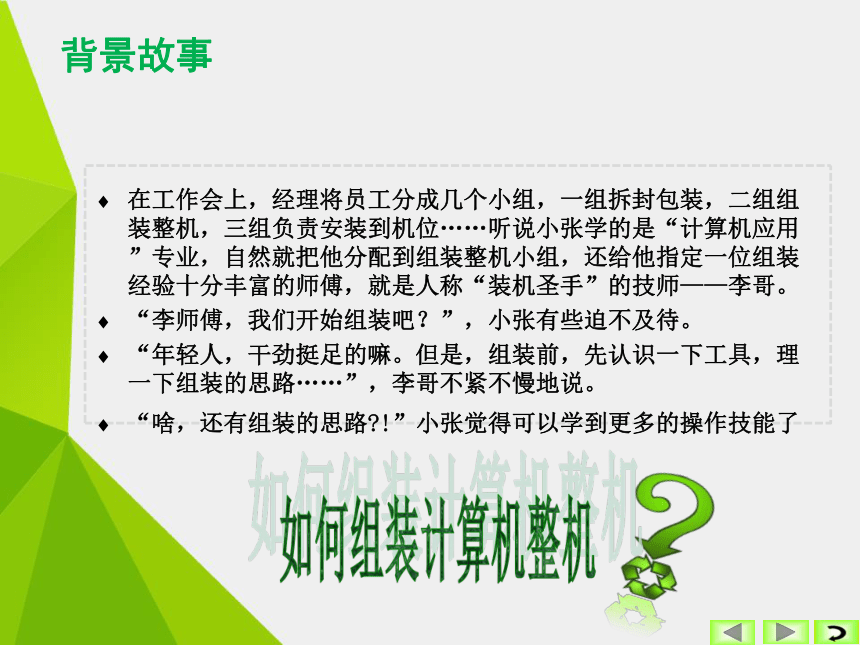

背景故事
在工作会上,经理将员工分成几个小组,一组拆封包装,二组组装整机,三组负责安装到机位……听说小张学的是“计算机应用”专业,自然就把他分配到组装整机小组,还给他指定一位组装经验十分丰富的师傅,就是人称“装机圣手”的技师——李哥。
“李师傅,我们开始组装吧?”,小张有些迫不及待。
“年轻人,干劲挺足的嘛。但是,组装前,先认识一下工具,理一下组装的思路……”,李哥不紧不慢地说。
“啥,还有组装的思路 !”小张觉得可以学到更多的操作技能了
如何组装计算机整机

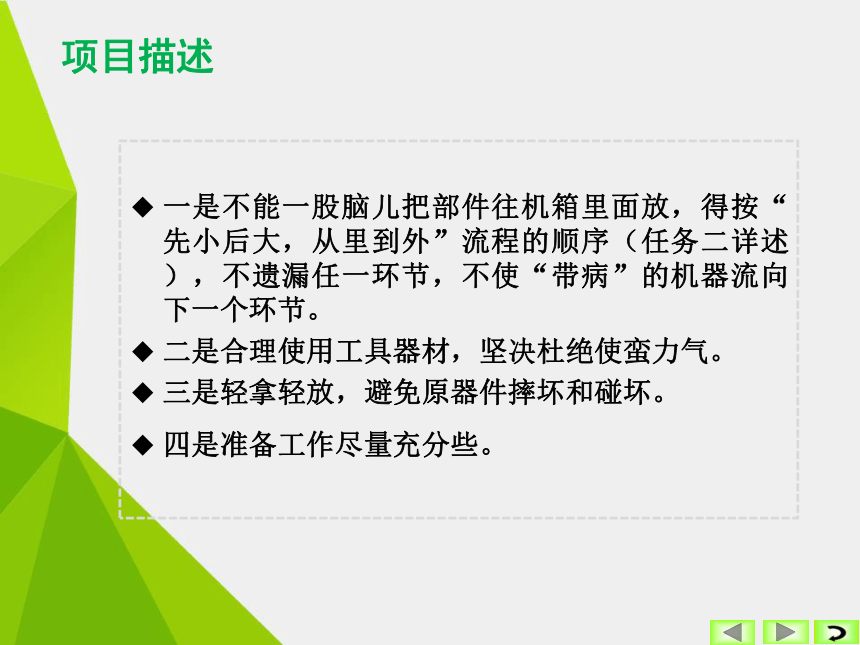

项目描述
一是不能一股脑儿把部件往机箱里面放,得按“先小后大,从里到外”流程的顺序(任务二详述),不遗漏任一环节,不使“带病”的机器流向下一个环节。
二是合理使用工具器材,坚决杜绝使蛮力气。
三是轻拿轻放,避免原器件摔坏和碰坏。
四是准备工作尽量充分些。
熟悉计算机整机的各种配件
熟悉计算机组装的完整流程
按照安全、规范、有序的方法,组装一台能点亮的整机
熟练排除整机过程中常见的故障

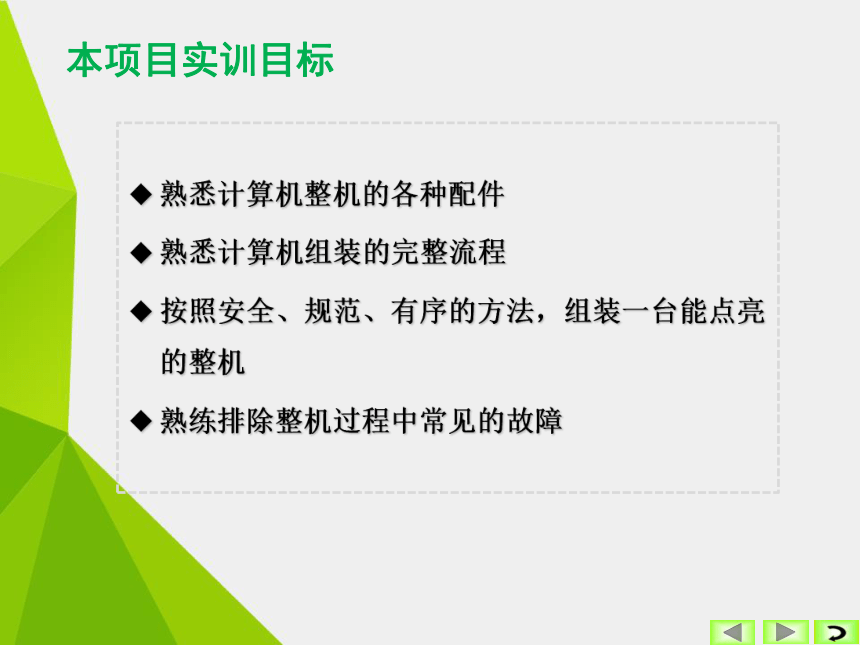

本项目实训目标

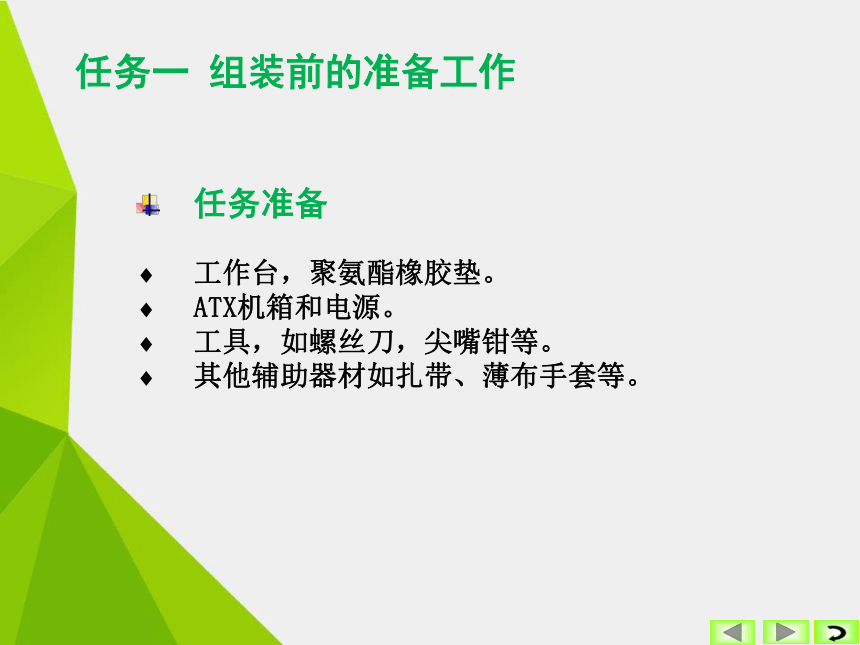

任务一 组装前的准备工作
任务准备
工作台,聚氨酯橡胶垫。
ATX机箱和电源。
工具,如螺丝刀,尖嘴钳等。
其他辅助器材如扎带、薄布手套等。
任务一 组装前的准备工作

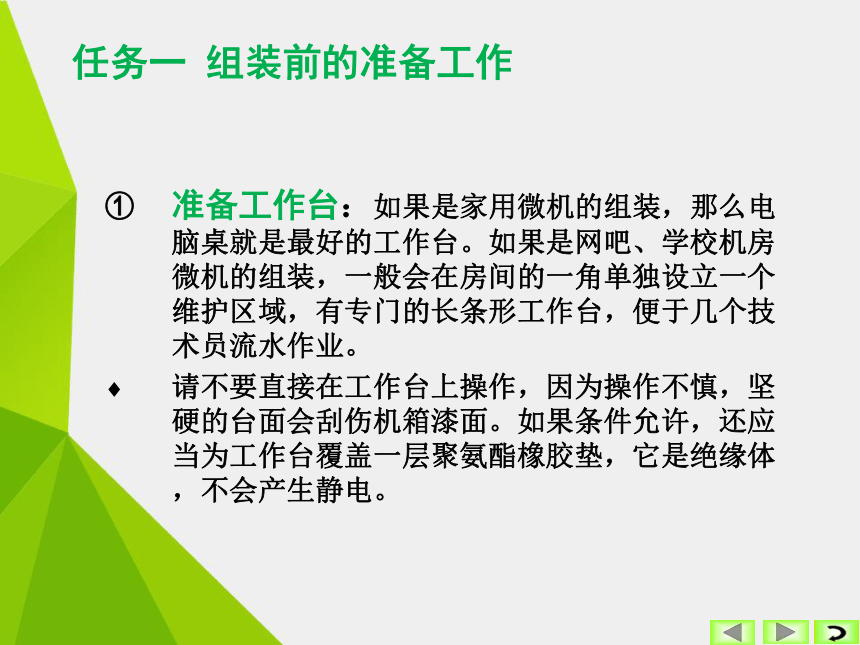

准备工作台:如果是家用微机的组装,那么电脑桌就是最好的工作台。如果是网吧、学校机房微机的组装,一般会在房间的一角单独设立一个维护区域,有专门的长条形工作台,便于几个技术员流水作业。
请不要直接在工作台上操作,因为操作不慎,坚硬的台面会刮伤机箱漆面。如果条件允许,还应当为工作台覆盖一层聚氨酯橡胶垫,它是绝缘体,不会产生静电。
任务一 组装前的准备工作

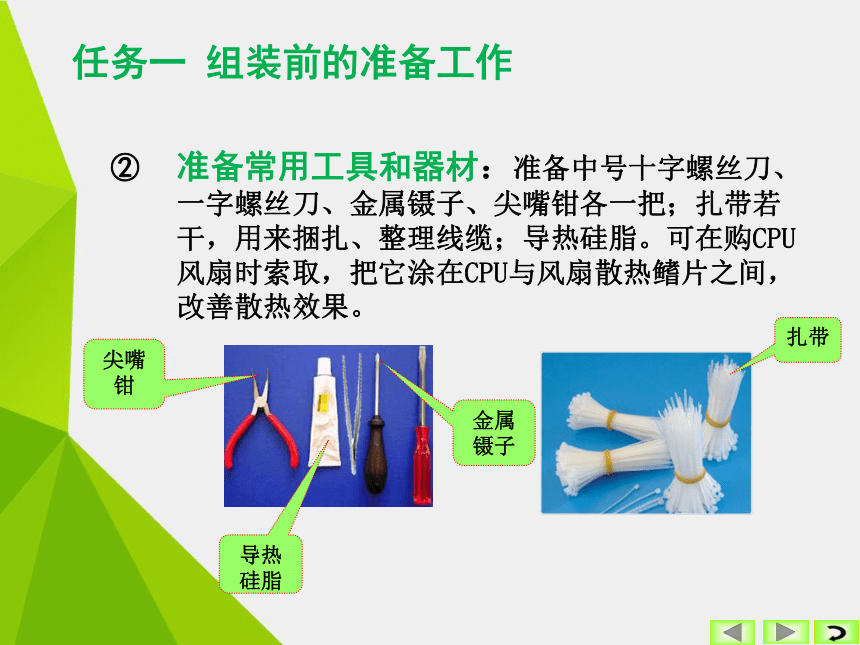

准备常用工具和器材:准备中号十字螺丝刀、一字螺丝刀、金属镊子、尖嘴钳各一把;扎带若干,用来捆扎、整理线缆;导热硅脂。可在购CPU风扇时索取,把它涂在CPU与风扇散热鳍片之间,改善散热效果。
尖嘴钳
导热硅脂
金属镊子
扎带
任务一 组装前的准备工作

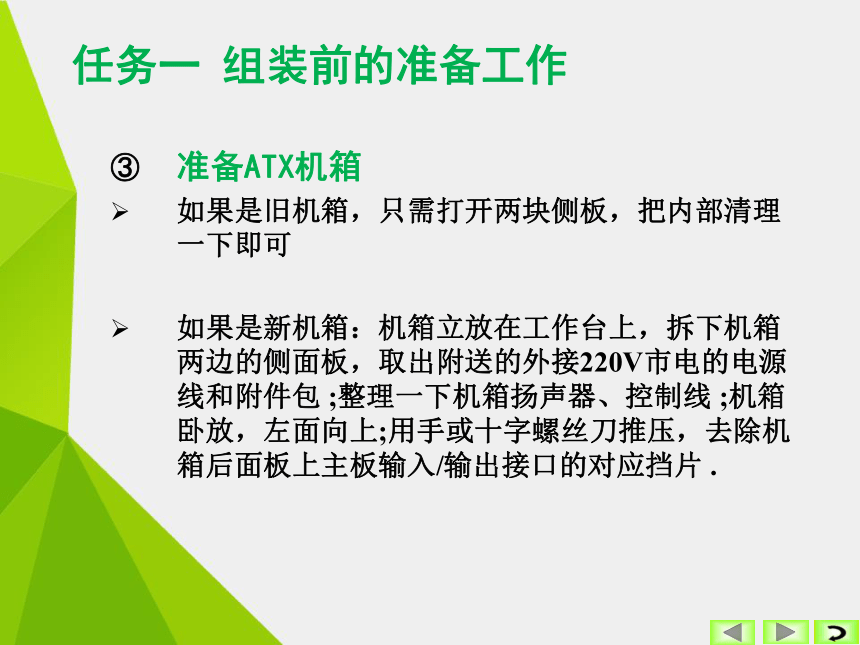

准备ATX机箱
如果是旧机箱,只需打开两块侧板,把内部清理一下即可
如果是新机箱:机箱立放在工作台上,拆下机箱两边的侧面板,取出附送的外接220V市电的电源线和附件包 ;整理一下机箱扬声器、控制线 ;机箱卧放,左面向上;用手或十字螺丝刀推压,去除机箱后面板上主板输入/输出接口的对应挡片 .
任务一 组装前的准备工作

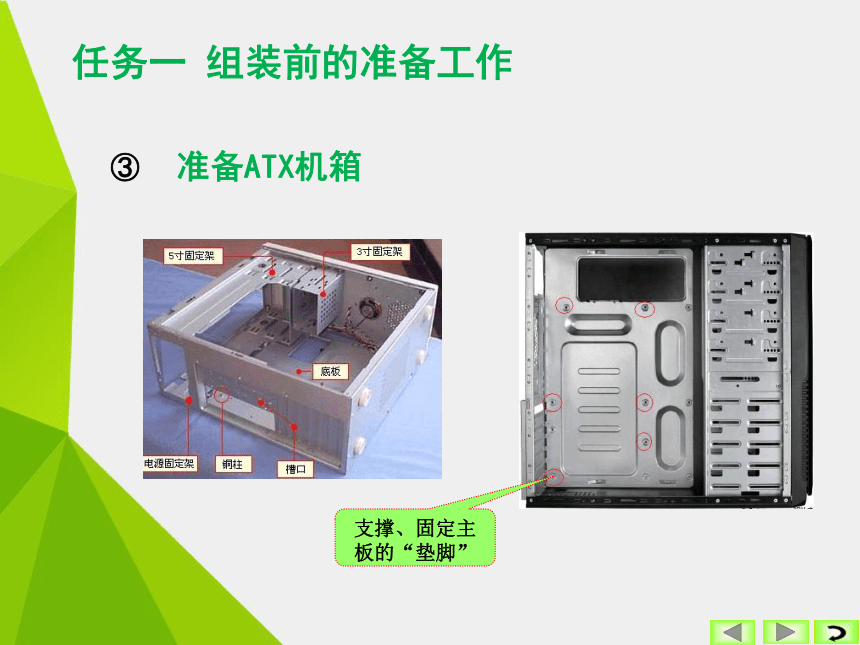

准备ATX机箱
支撑、固定主板的“垫脚”
任务一 组装前的准备工作

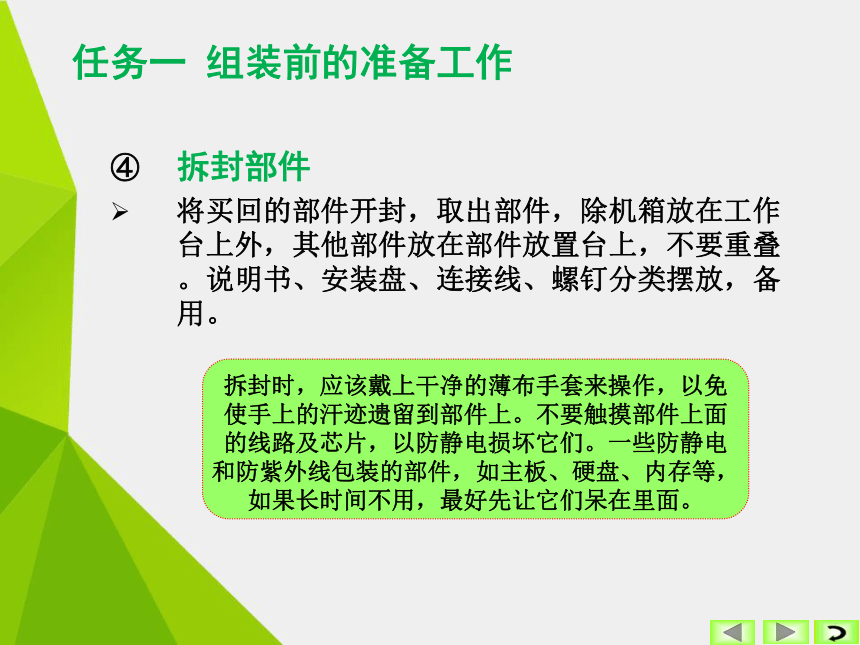

拆封部件
将买回的部件开封,取出部件,除机箱放在工作台上外,其他部件放在部件放置台上,不要重叠。说明书、安装盘、连接线、螺钉分类摆放,备用。
拆封时,应该戴上干净的薄布手套来操作,以免使手上的汗迹遗留到部件上。不要触摸部件上面的线路及芯片,以防静电损坏它们。一些防静电和防紫外线包装的部件,如主板、硬盘、内存等,如果长时间不用,最好先让它们呆在里面。
任务二 组装整机

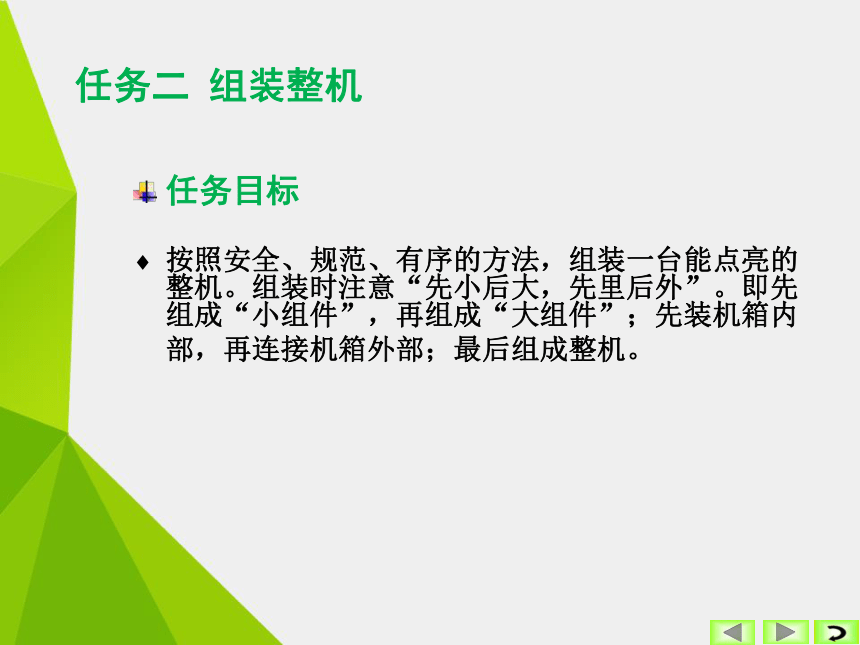

任务目标
按照安全、规范、有序的方法,组装一台能点亮的整机。组装时注意“先小后大,先里后外”。即先组成“小组件”,再组成“大组件”;先装机箱内部,再连接机箱外部;最后组成整机。
任务二 组装整机
任务准备
主板一块
CPU一只,自带风扇。
DDR3内存条一根。
扩展卡至少一块
SATA硬盘和SATA光驱各一块
ATX电源一个,M4螺丝4颗。
PS/2键盘和鼠标各一个
显示器一台,自带电源线一根。
一、安装CPU及CPU风扇
在安装CPU之前,将主板平放在安装台上,下面垫上硬纸板或泡沫塑料,再垫上防静电布,双手戴上防静电环。
一、安装CPU及CPU风扇
首先找到处理器的插座,先打开插座,方法是:用适当的力微向下压固定扳手,同时用力往外推,使其脱离固定扣,如图所示:
微用力下压固定扳手,使其脱离固定扣
将扳手拉起,LGA775插座出现在眼前
扳手脱离卡扣后,将它拉起到约135度,LGA775插座出现在眼前,如图所示:
一、安装CPU及CPU风扇
将CPU放在主板的插座上。然后慢慢的将处理器轻压到位。
金三角标示和缺口对齐插座
一、安装CPU及CPU风扇
将CPU安放到位以后,盖好扣盖,并反方向微用力扣下处理器的扳手,扣在插座的固定扣上,如图所示。至此CPU便被稳稳的安装到主板上,CPU安装过程结束
反方向扣下扳手,卡在固定扣上
一、安装CPU及CPU风扇
在风扇散热鳍片上涂抹少许导热硅脂,手握风扇,让鰭片与CPU背部接触。如果某些风扇鳍片上有硅脂,需先刮除。
风扇鳍片
风扇的散热材质
在鳍片上涂抹导热硅脂
Intel认证风扇上会贴上薄片,安装时必须取下后才能涂沫硅脂。
一、安装CPU及CPU风扇
⑥以对角线的顺序向下推扣具,风扇安装入位将风扇卡扣对准主板风扇孔位,将两组扣具以对角线的顺序向下推,听到“喀喀”声音表示卡扣已经卡入。
风扇的扣具
以对角线的顺序向下推扣具,风扇安装入位
一、安装CPU及CPU风扇
将风扇电源线插入主板上的CPU_FAN槽上,如图所示:
最后,连接风扇电源线到CPU_FAN插座上
二、安装内存条
把买来的内存条拆封。如果是旧内存条,应该用橡皮擦反复擦拭金手指,直到光亮为止。
掰开两侧扣具
二、安装内存条
将已经安装好CPU及风扇的主板置于防静电布上(下面一定要垫上纸板或塑料泡沫),戴上防静电手环。掰开主板上标识为DIMM1槽两侧的扣具,如图所示:
两拇指按住内存两端按下
二、安装内存条
将内存平放入内存插槽中(内存插槽也使用了防呆式设计,反方向无法插入,在安装时可以对应一下内存与插槽上的缺口),双手十指和中指自然弯曲,配合拇指垂直用力将内存条按下。
安装时若听到“咔”的声音,表明内存条安装到位。
三、安装主板到机箱内
准备好机箱,确认已经在底板上安装了铜柱,I/O输出挡片已经安装到位。
将安装有CPU、风扇、内存条的主板放入机箱,初步定位,方法为:使主板外设接口穿过I/O输出挡片对应的孔位,如图所示。
主板外设接口全部露出I/O挡片,完成初定位
三、安装主板到机箱内
找到主板上的安装孔位,它与铜柱的中心应该对正放入6颗螺丝,先预紧,再沿对角线方向依次旋紧详细操作方法,请阅读项目2的“任务三 安装主板训练”。
安装完毕,检查机箱内有无多余螺丝。
先预紧,再沿对角线方向依次旋紧
四、安装ATX电源,给主板和CPU供电
右手托住ATX电源,有标签的一面朝向主板一侧或操作员一侧,ATX电源的螺丝孔位与机箱上电源固定架孔位对齐。
ATX电源的安装孔与机箱上电源固定架孔位对齐
四、安装ATX电源,给主板和CPU供电
左手将4颗M4螺丝放入螺孔内,预紧。然后沿对角线方向依次旋紧。操作如图所示①ATX电源的安装孔与机箱上电源固定架孔位对齐②4颗M4螺丝先预紧,再依次沿对角线方向旋紧
接上220V市电。
4颗M4螺丝先预紧,再依次沿对角线方向旋紧
引入220V市电
四、安装ATX电源,给主板和CPU供电
给主板供电。把电源24pin插头插入主板上的24孔电源插座,如图所示:
24pin插头插入主板
四、安装ATX电源,给主板和CPU供电
最后,还需把电源4pin插头插入主板上的4孔电源插座,给CPU供电,如图所示:
4pin插头插入主板
五:安装连接显示器,测试最小系统
G41MXE主板自带集成显卡,用显示器的VGA插头连接集成显卡的VGA插座,如图所示:
显示器的VGA插头连接集成显卡的VGA插座
五、安装连接显示器,测试最小系统
找到主板上的标记为FP1的排针,如图所示,用金属镊子短接标记为PWR-SW的两根针脚,
用镊子短接标记为PWR-SW的两根针脚,实现非常规上电
五、安装连接显示器,测试最小系统
如果一切正常,可以看到CPU风扇开始旋转,听到机箱“嘀”的一声,显示器已经点亮,G41MXE主板厂商的徽标LOGO出现在屏幕上,如图所示
成功点亮机器,出现主板厂商LOGO
六、安装硬盘和光驱
将硬盘由机箱内侧推入导槽内,硬盘上印有标签的一面朝上,接口朝向机箱内侧,如图所示:
六、安装硬盘和光驱
对准硬盘与导槽上的螺丝孔位,两侧用手分别拧入2颗M3螺丝,预紧,再用螺丝刀旋紧,如图所示:
六、安装硬盘和光驱
将SATA数据线对准硬盘上的SATA接口,插入。SATA数据线排针有L型防呆设计,方向相反是插不进去的,如图所示:
SATA设备数据线
六、安装硬盘和光驱
将来自ATX电源的SATA设备专用电源线对准硬盘的电源接口,插入。同理,SATA设备专用电源线上也有L型防呆设计,方向不对是无法插入的。如图所示:
将SATA数据线的另外一端,对准主板上的SATA1接口,插入。
SATA设备电源线
六、安装硬盘和光驱
将机箱前面板上的光驱盒挡片拆除,把SATA光驱从外部平行推入光驱盒的导槽(注意上下之分),如图所示:
与硬盘不同的是,光驱安装时还要连接CD_IN音源线。
光驱盒从外部平行推入
七、安装扩展卡
去除机箱后面板上PCI-Express x16插槽对应位置处的挡片。
如果是旧显卡,首先确保金手指是光亮的,能与PCI-Express x16插槽簧片接触良好。否则,应用橡皮擦反复擦拭,直到光亮为止。
七、安装扩展卡
双手拇指和食指握住显卡,竖直方向插入PCI-Express插槽,操作方法如图所示:
双手握住显卡,插入PCI-Express插槽
七、安装扩展卡
将显卡的金属翼片用M3螺丝固定在机箱上将显卡的金属翼片用M3螺丝固定在机箱后面板上。
将显卡的金属翼片用M3螺丝固定在机箱上
八、连接机箱面板与主板、接上鼠标和键盘
机箱面板与主板通过连接线相连,连接发线包括三大类:一是控制按钮、电源指示灯、硬盘工作指示灯连线,在主板上标记为FP1;二是前置USB连接线,在主板上标记为F_USB 1/2;三是机箱喇叭连接线,在主板上标记为SPEAKER。
八、连接机箱面板与主板、接上鼠标和键盘
如图所示:
八、连接机箱面板与主板、接上鼠标和键盘
找到机箱上的连线,如图所示。因为机箱厂商不同,连线上的标识也有一定差别,线的颜色也五花八门 :
八、连接机箱面板与主板、接上鼠标和键盘
最后接上鼠标和键盘。如果是USB鼠标和键盘,只需接在机箱背面板上对应的USB接口上即可。但如果是PS/2结构的鼠标和键盘,一般按接头颜色,方向对正,分别插在对应颜色的PS/2插槽中,如果接反,主板检测通不过的,如图所示:
键盘鼠标颜色对应,方向对正,插入
九、仔细检查,开机测试
CPU风扇电源线是否接好?
SATA光驱电源线是否接好、SATA数据线是否接好?
SATA硬盘电源线是否接好、SATA数据线是否接好?
显卡如果有独立电源和风扇,它们是否已经接好?
硬盘工作指示灯HDD LED线、电源指示灯PWR LED线、复位按钮RST SW线、电源按钮PWR SW线、机箱喇叭SPK线是否已经接好?
显示器电源线是否接好、VGA信号线是否接好?
九、仔细检查,开机测试
用手掀一下机箱上的“POWER”按钮,仔细听,机箱喇叭“嘀”的一声,显示器电源按钮颜色由先前的黄色待机状态,变成了蓝色状态,屏幕上的厂商LOGO标志迅速闪过(参见图),出现如图所示画面
十、整理电缆,合上盖板
最后,整理机箱内的电源电缆、数据电缆、机箱前面板连接线,让过长的线缆或折叠、或用扎带捆绑,使机箱内显得整洁、清爽。总之,不应让线缆干扰视线、干扰操作、干扰风扇旋转。如图所示机箱内,画圈的部分为整理过的情景。
最后,把盖子盖上,小心地搁在一边。
图中画圈部分为扎带捆绑后的情形。
任务三 组装整机中常见故障的排除
任务目标
组装整机是一项技术活儿。这个行业里有句俗话叫“装新不如新,装旧不如旧”,它的意思是,组装过程中可能将以前并不存在的问题暴露出来。就像医生给病人开刀一样,把沉年旧疴激发出来。所以把一堆旧硬件重新组装成能正常工作的整机,过程往往并不顺利。
因为不专业的操作、不规范的操作流程,主机出现鸣叫、黑屏、找不到硬盘时,初学者常手足无措。本任务针对初学者,列举组装过程中常见的故障现象,并分析解决措施。
黑屏故障
【故障现象】新组装的整机,开机测试时,发现显示器没有任何反映,显示器电源指示灯也不亮。。
【故障分析】既然显示器电源指示灯不亮,可能是显示器没有加电。也可能是显示器的电源按钮处于“OFF”状态。
黑屏故障
【处理方法】给显示器加上220V市电,再试试
【处理心得】显示器和主机不共用电源,它需要单独的供电。初学者只记得给主机箱供电,却忘记了给显示器供电。
黑屏故障
【故障现象】新组装的整机,开机测试时,发现显示器没有任何反映,但显示器电源指示灯一直呈现黄色,VGA线已经接好。主机电源指示灯、硬盘工作指示灯也都正常。
【故障分析】主机电源指示灯、硬盘工作指示灯正常,并不意味着主机工作正常。主机自检过程如果发现有致命错误,也不会有任何显示仔细听开机时机箱喇叭是否发出了“嘀”的一声。如果有,表明最小系统是没有问题的,显示器可以点亮。
黑屏故障
【处理方法】如果没有听到“嘀”的一声,打开机箱,拔掉风扇及电源,观察CPU是否已经安装到位?或者CPU是否有烧毁的痕迹。再查显卡是否安装到位。
【处理心得】如果连CPU都没找到,试想,“心脏”都没了,作为“躯干”的主板又如何能工作呢?另外,最小系统测试通不过,显示器必将黑屏此时还可借助于主板诊断卡等工具加以诊断。
内存故障
【故障现象】新组装的整机,开机测试时,发现显示器没有任何反映,但显示器电源指示灯一直呈现黄色。从主机箱里发出“嘀——嘀——嘀——”有规律鸣叫声。
【故障分析】这是CPU没有检测到内存条的典型故障。
内存故障
【处理方法】打开主机箱,看内存条有没有插斜(可用目视的方法,看金手指露出外面的部分是不是均匀的)。如果没有,那一定是内存条接触不良。拔下内存条,反复擦拭,直到光亮为止。反复插拔几次,使它与DIMM槽内簧片接触良好。
【处理心得】内存故障是有规律可循的,“嘀——嘀——嘀——”有规律鸣叫声就是最常见的现象。内存条松动,或者表面上有氧化膜,造成接触不良。
存储器故障
【故障现象】新组装的整机,开机测试时,发现显示器上有显示。但是检测到的存储器始终为“None”
【故障分析】主板加电测试时,会在SATA接口处检测存储器。如果检测不到接口处的电信号,就会显示“None”
内存故障
【处理方法】打开主机箱,检查硬盘和光驱是否接电源线,是否接数据线,主板上SATA接口处是否插好了SATA数据线。
【处理心得】能检测到存储器的前提是,它有电信号流经主板上的SATA接口。
回顾与总结
知识技能与结构
组装整机
知识
技能
常用工具和材料的用法
最小系统法的组成、检测原理
组装整机的一般流程
会涂抹和研磨散热硅脂
会安装CPU风扇
会DDR内存条
会定位主板
螺丝“先预紧,再沿对角线方法依次旋紧”的道理
会预紧和旋紧主板螺丝
会安装ATX电源
能给CPU、主板、存储器、显卡供电
会安装硬盘和光驱
会安装扩展卡
控制线排针符号:PSW-Sw、Reset Sw、HDD-Led、Power-Led、Speaker、Usb的含义
会PSW-SW针脚短路法开机
会连接机箱和主控连接发线
会整理机箱内线缆
会安装CPU
能准备工作台,能防静电方法,会准备机箱
素养
物品摆放分门别类摆放整齐
爱护硬件设备,不乱碰乱刮乱摸乱甩
按流程操作,仔细检查
会排除找不到存储器的故障
会排除内存接触不良的故障
能排除黑屏的一般故障
职业分析
网吧技术员的工作之一就是组装整机,排除简单故障。以下是著名的网吧“快乐动力”对技术人员的职位要求:
职业素质 知识和技能
熟练使用工具和材料。 工具、材料和部件分门别类、摆放整齐。 对工作造成的失误勇于担责 谦虚、恭敬对待师傅和老员工 对经理的工作安排必须无条件服从。 认真填写流程卡。 发现问题主动向上司报告 安装螺丝的步骤科学、合理,操作手法熟练。
严格执行防静电措施。
不因操作不合规范而损坏硬件。
能看懂硬件中文说明书
操作流程熟练。
能用最小系统法分析处理常见故障。
实例一
Thank you!
