(共49张PPT)
计算机组装与维护
项目10 组装计算机整机

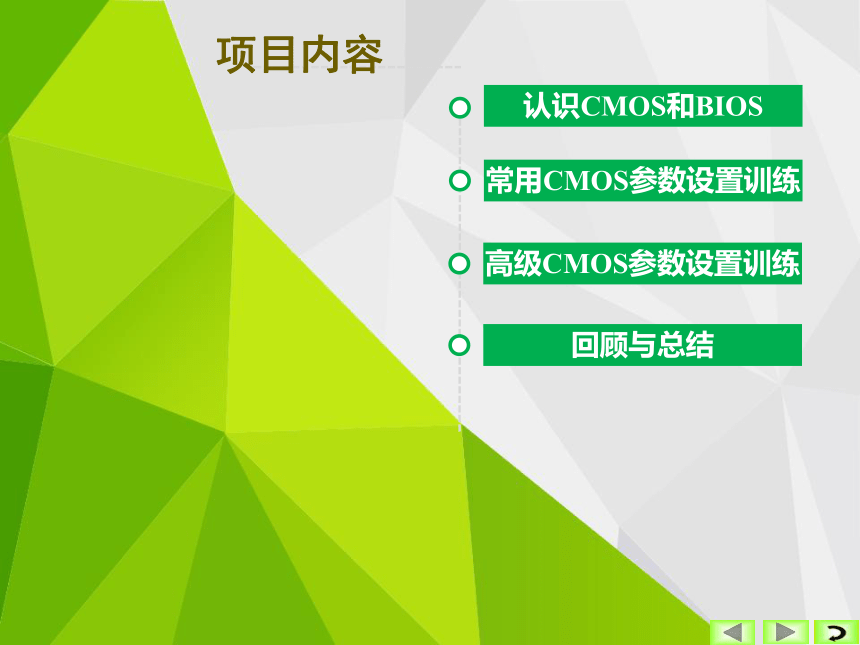

认识CMOS和BIOS
常用CMOS参数设置训练
项目内容
回顾与总结
高级CMOS参数设置训练

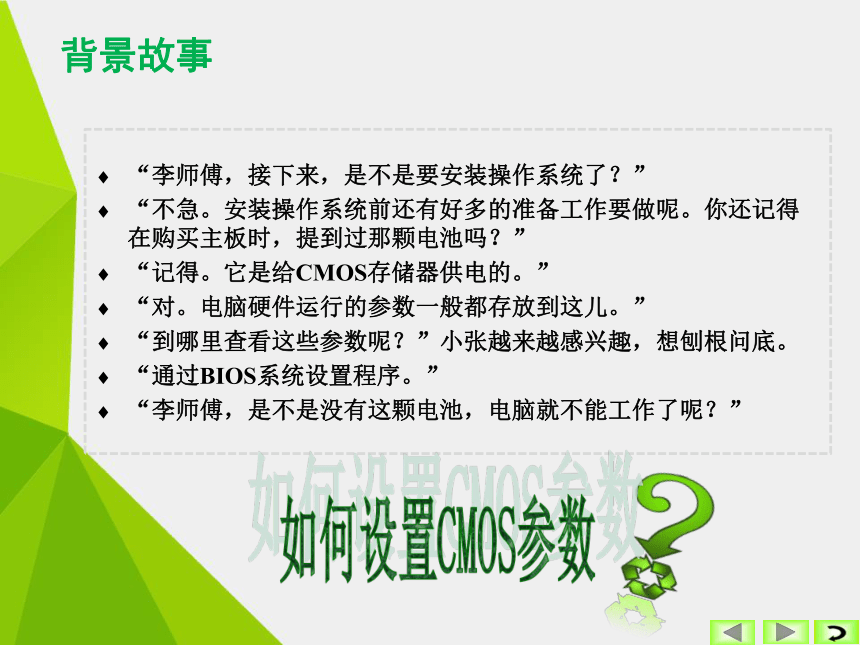

背景故事
“李师傅,接下来,是不是要安装操作系统了?”
“不急。安装操作系统前还有好多的准备工作要做呢。你还记得在购买主板时,提到过那颗电池吗?”
“记得。它是给CMOS存储器供电的。”
“对。电脑硬件运行的参数一般都存放到这儿。”
“到哪里查看这些参数呢?”小张越来越感兴趣,想刨根问底。
“通过BIOS系统设置程序。”
“李师傅,是不是没有这颗电池,电脑就不能工作了呢?”
如何设置CMOS参数

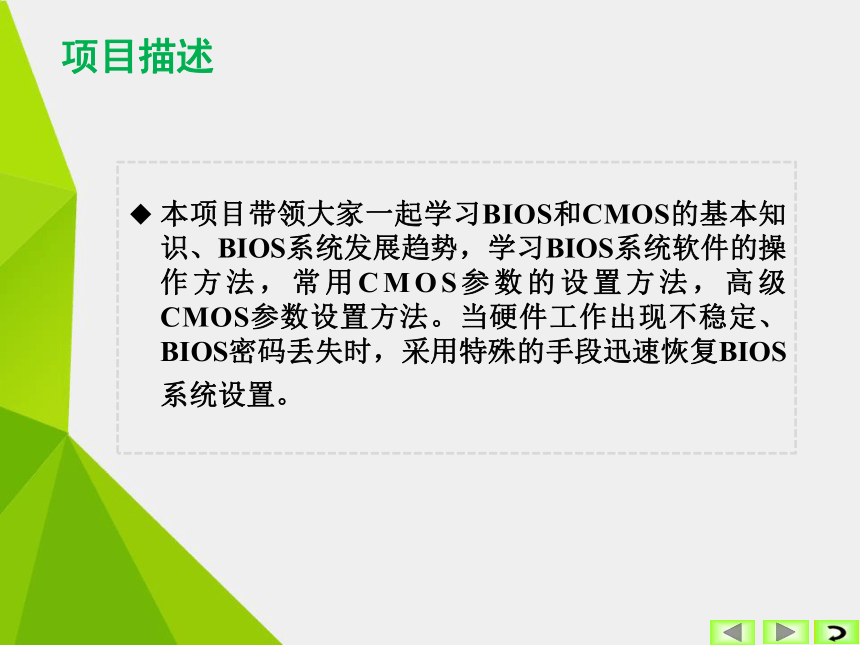

项目描述
本项目带领大家一起学习BIOS和CMOS的基本知识、BIOS系统发展趋势,学习BIOS系统软件的操作方法,常用CMOS参数的设置方法,高级CMOS参数设置方法。当硬件工作出现不稳定、BIOS密码丢失时,采用特殊的手段迅速恢复BIOS系统设置。

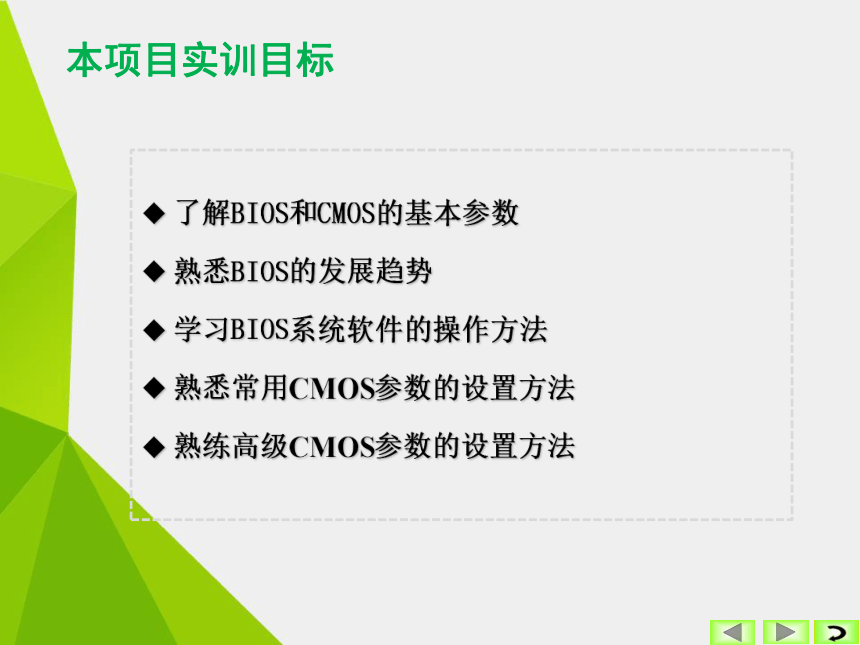

了解BIOS和CMOS的基本参数
熟悉BIOS的发展趋势
学习BIOS系统软件的操作方法
熟悉常用CMOS参数的设置方法
熟练高级CMOS参数的设置方法
本项目实训目标

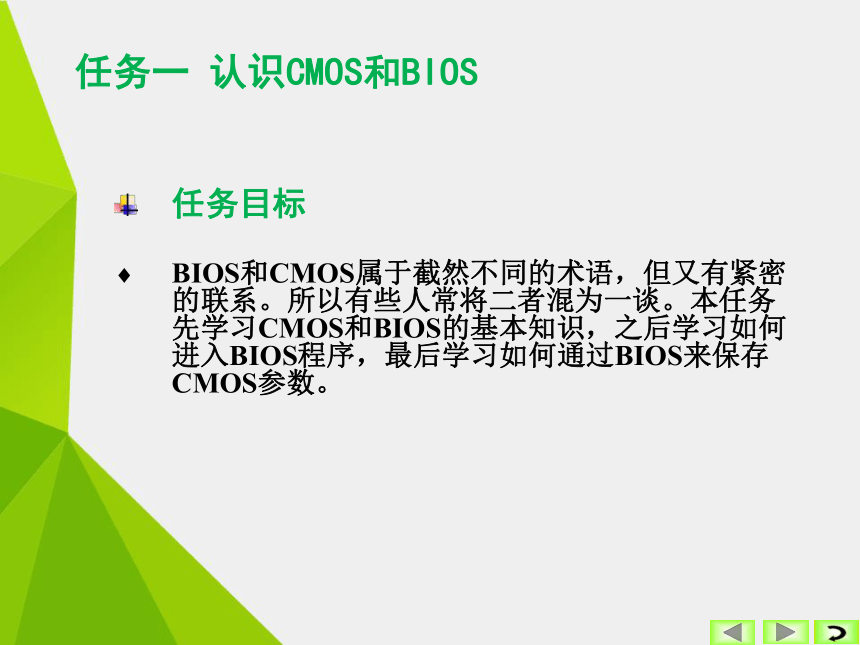

任务一 认识CMOS和BIOS
任务目标
BIOS和CMOS属于截然不同的术语,但又有紧密的联系。所以有些人常将二者混为一谈。本任务先学习CMOS和BIOS的基本知识,之后学习如何进入BIOS程序,最后学习如何通过BIOS来保存CMOS参数。
任务一 认识CMOS和BIOS

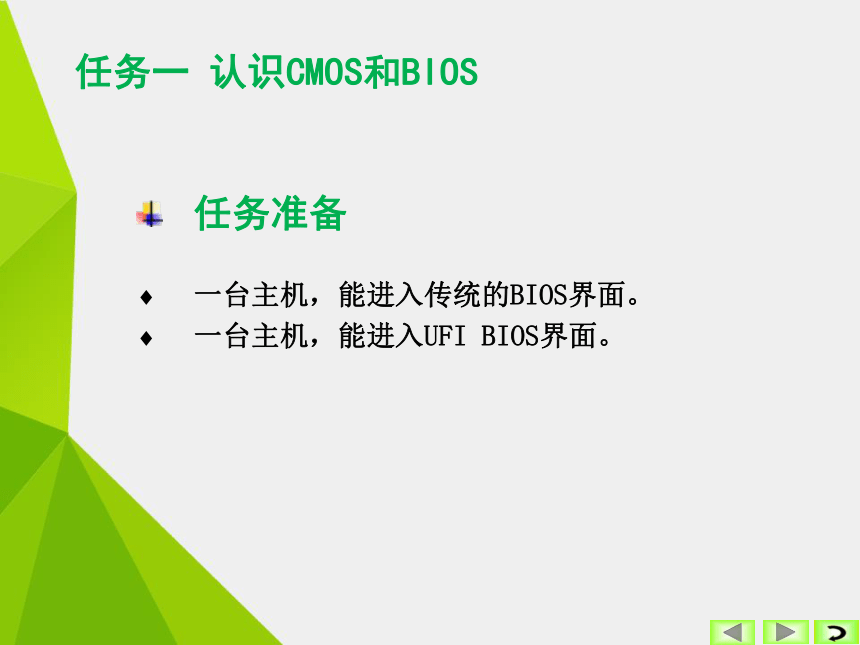

任务准备
一台主机,能进入传统的BIOS界面。
一台主机,能进入UFI BIOS界面。

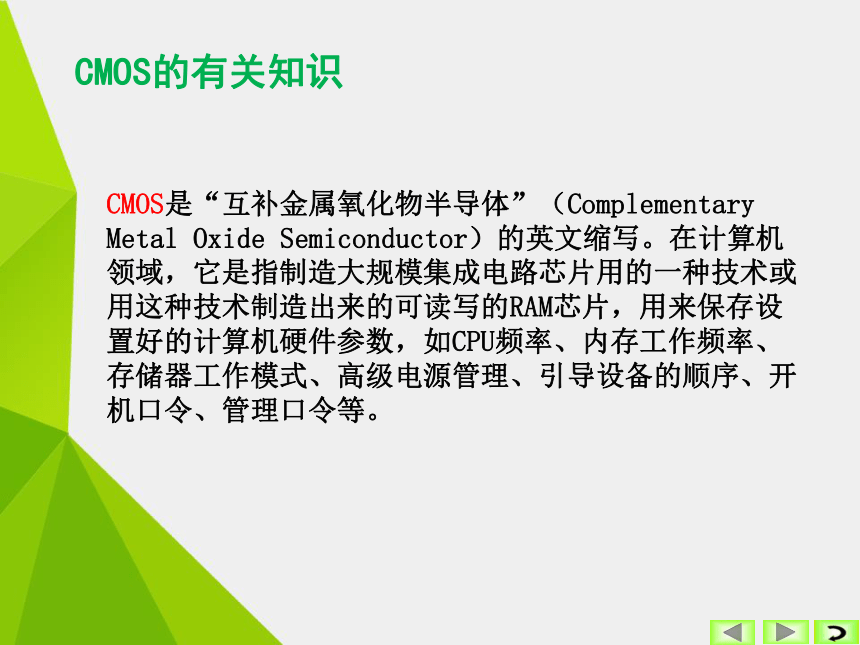

CMOS的有关知识
CMOS是“互补金属氧化物半导体”(Complementary Metal Oxide Semiconductor)的英文缩写。在计算机领域,它是指制造大规模集成电路芯片用的一种技术或用这种技术制造出来的可读写的RAM芯片,用来保存设置好的计算机硬件参数,如CPU频率、内存工作频率、存储器工作模式、高级电源管理、引导设备的顺序、开机口令、管理口令等。
CMOS的有关知识

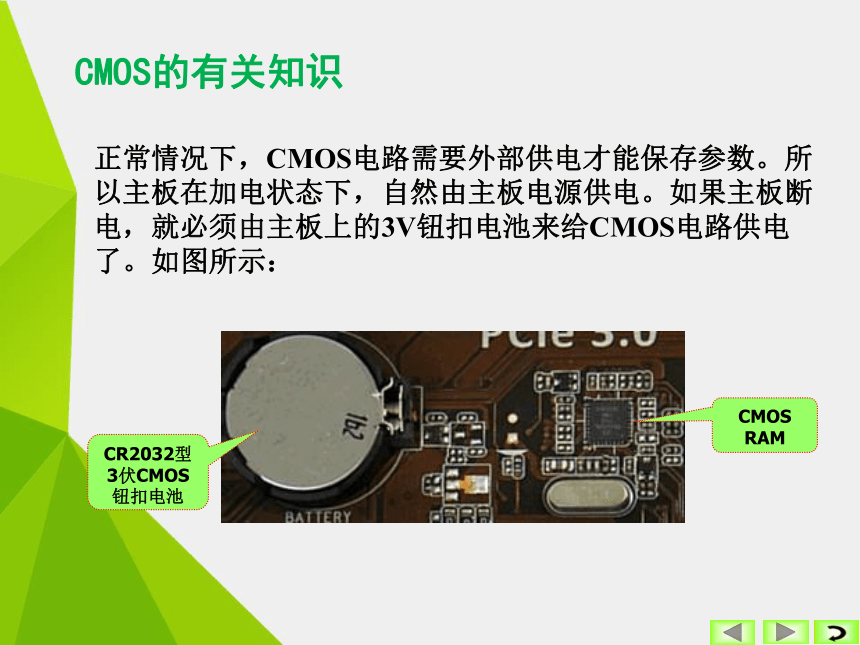

正常情况下,CMOS电路需要外部供电才能保存参数。所以主板在加电状态下,自然由主板电源供电。如果主板断电,就必须由主板上的3V钮扣电池来给CMOS电路供电了。如图所示:
CR2032型3伏CMOS钮扣电池
CMOS RAM

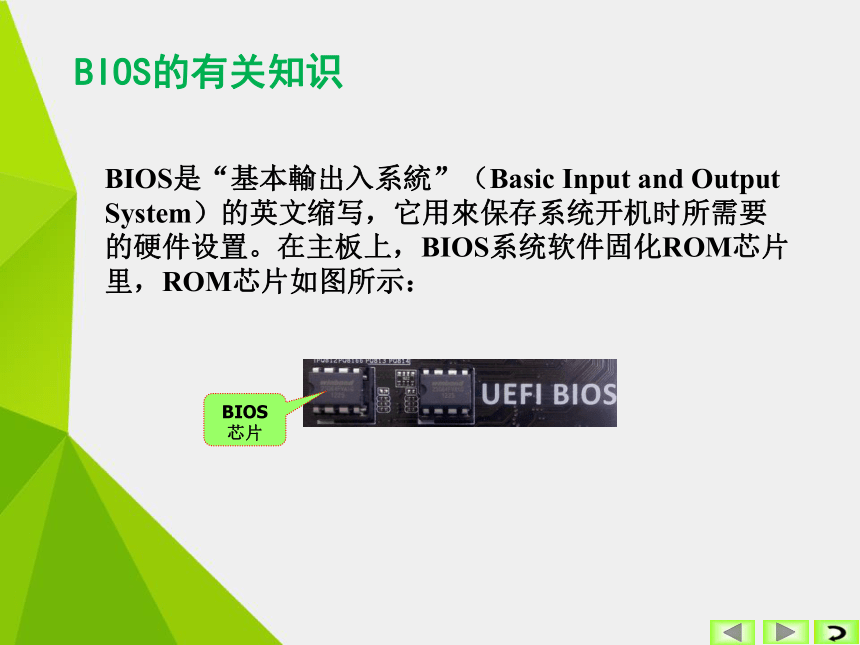

BIOS的有关知识
BIOS是“基本輸出入系統”(Basic Input and Output System)的英文缩写,它用來保存系统开机时所需要的硬件设置。在主板上,BIOS系统软件固化ROM芯片里,ROM芯片如图所示:
BIOS芯片

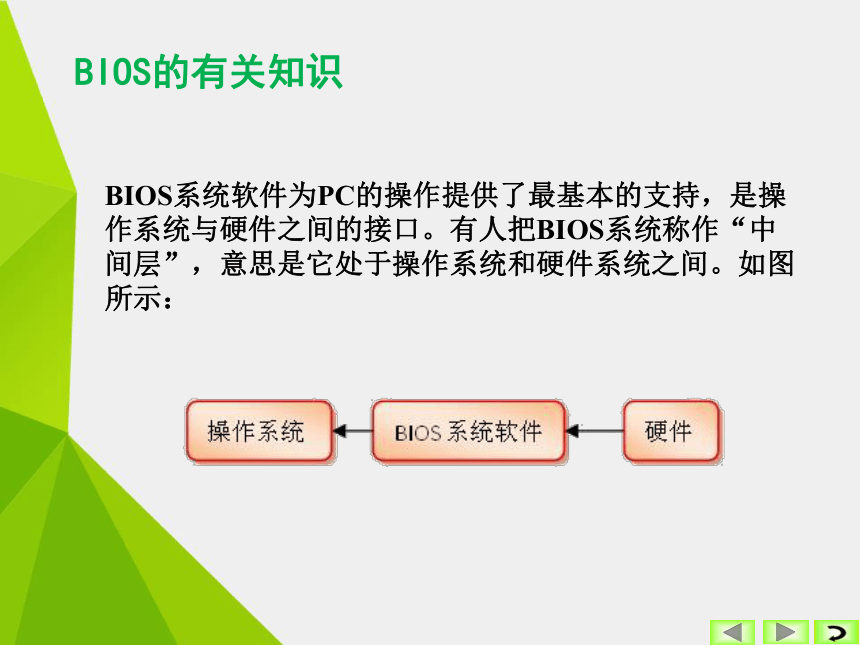

BIOS的有关知识
BIOS系统软件为PC的操作提供了最基本的支持,是操作系统与硬件之间的接口。有人把BIOS系统称作“中间层”,意思是它处于操作系统和硬件系统之间。如图所示:

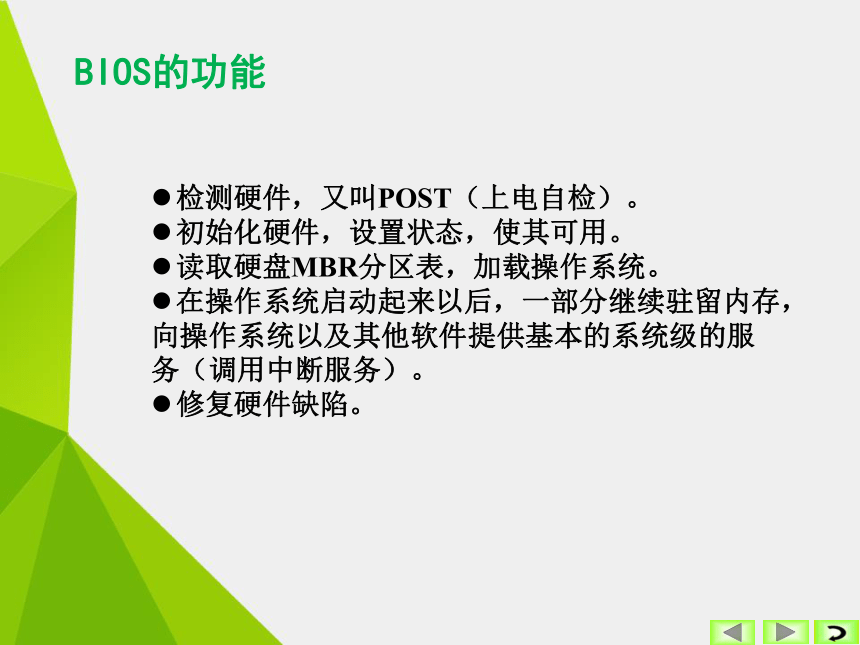

BIOS的功能
检测硬件,又叫POST(上电自检)。
初始化硬件,设置状态,使其可用。
读取硬盘MBR分区表,加载操作系统。
在操作系统启动起来以后,一部分继续驻留内存,向操作系统以及其他软件提供基本的系统级的服务(调用中断服务)。
修复硬件缺陷。
进入BIOS系统程序
在开机时,屏幕下方常有这样的提示“Press DEL to enter SETUP”,它的意思是“按DEL键进入设置”,这里的设置就是BIOS系统程序。用户只要迅速按下DEL键,便进入BIOS系统画面。
BIOS系统软件为
Phoenix-Award
进入BIOS的方式为按键DEL
进入BIOS系统程序
进入BIOS的方式为按键DEL
BIOS系统软件为AMI
CMOS和BIOS的关系
进入BIOS系统程序,对硬件所作的设置,包括时间的设置,都以参数的形式,保存到CMOS中。操作系统通过BIOS程序提取CMOS芯片中的信息。操作系统、BIOS和CMOS三者之间的关系如图所示:
BIOS的发展趋势
传统的BIOS系统程序操作不方便。只能以菜单的形式,层层递进。不能用鼠标操作。界面全英文,那些英文不好的初学者,常常望而生畏。如图所示 :
BIOS的发展趋势
2000年,Intel提出了UEFI(Unified Extensible Firmware Interface)的概念,意思为“统一的可扩展固件接口”。UEFI BIOS的操作界面和Windows一样易于上手,鼠标成为了替代键盘的输入工具,各功能调节的模块也做的和Windows程序一样。
采用UEFI BIOS之后中,至少有以下好处:开机只需短短的几秒钟,BIOS的开发变得比较容易,硬件扩展性大大增强。
BIOS的发展趋势
目前上市的主板,基本上都已经采用UEFI BIOS了。如图所示华硕主板的UEFI BIOS管理之高级模式。与传统的BIOS画面相比,UEFI BIOS更像是一个Windows程序,图示已经对各个模块用红色的框线标记 :
BIOS的发展趋势
什么时候需要进行CMOS参数的设置?
新购买计算机。此时计算机是裸机,需要从光盘中读取安装文件并安装,必须在CMOS参数中将光盘设置为第一启动盘。
新增硬件。有些新购买的硬件除了正确安装之外,还需要正确设置中断向量等重要参数,否则,操作系统将不能识别。
CMOS数据意外丢失。有时,主板因为CMOS电池漏电,导致设置好的参数全部丢失,此时,除了硬件送修之外,还需重新进入BIOS系统程序,设置CMOS参数。
什么时候需要进行CMOS参数的设置?
禁止陌生用户使用计算机。如果计算机不想让陌生的人开机,此时可以设置开机密码。如果不允许其他用户更改CMOS参数,此时,必须设置BIOS密码。
系统优化。主板出厂时,预置了一组能让计算机启动的参数,这些参数能让所有硬件工作,但它们不是最优化了的,甚至可以说为了兼容而趋向保守。此时可以进入BIOS系统程序,微调一下CMOS参数,让CMOS参数支持硬件跑得更快一些。
任务二 常用CMOS参数设置训练
任务目标
计算机系统的常用CMOS参数设置包括:画面语言设置、日期时间设置、SATA模式设置、USB设备设置、启动选项设置,保存和加载配置文件,恢复出厂设置。
每个主板厂商的BIOS系统程序设置画面不尽一致。这里以较新的华硕P8B75-V主板为例,介绍常用的CMOS参数设置。
任务二 常用CMOS参数设置训练
任务准备
一台主机,能进入UFI BIOS界面,这里以Asus EFI BIOS Utility为例。
一、基本操作
本主板的BIOS设置程序默认进入EZ Mode,在该模式中,可以查看系统最基本的数据,比如:当前日期时间,主板BIOS版本,CPU技术参数,CPU风扇转速,甚至可以选择画面所用的语言等。如图所示。
一、基本操作
但是如果要详细设置CMOS参数,只能在进入到Advanced Mode中,按热键F7进入。其画面如图所示:
二、设置语言和日期格式
单击“Main”选项卡
单击“System Language”行,设置语言种类
单击“System Date”行,设置日期格式,星期几将自动计算得出
单击“System Time”行,设置时间
三、设置设置BIOS系统口令和用户口令
当用户输入密码,才能进入到BIOS系统的画面时,该口令称为系统管理员口令(Administrator Password)。系统管理员口令控制陌生用户,不允许他们随意修改CMOS参数。
当用户输入口令,才能打开计算机,引导操作系统时,该密码称为用户口令(User Password)。用户口令控制陌生用户,不允许他们使用计算机。
三、设置BIOS系统口令和用户口令
在BIOS系统程序中,设置这两个口令均在“Main”主菜单下,展开“Security”项。操作步骤如图所示
单击“Main”选项卡
展开“Security”项
三、设置BIOS系统口令和用户口令
由 “Create New Password” 窗口输入欲设置的口令,输入完成时,按下回车键。系统打开“Retype New Password”窗口,再次输入刚才的字符。如果两次输入的口令不一致,会再次弹出“Create New Password” 窗口。
鼠标移到此处,单击,回车
四、SATA存储器模式设置
设置SATA模式,允许用户更改硬盘或光驱工作时的模式。用户需要单击“Advanced”主菜单,展开“SATA Configuration”项。操作如图所示:
单击“Advanced”主菜单
展开“SATA Configuration”项
设置设备状态检测为“Enable”
设置SATA模式
五、USB存储器工作模式设置
设置USB模式,允许用户更改外接USB设备工作时的模式。单击“Advanced”主菜单,展开“USB Configuration”项。操作如图所示:
单击“Advanced”主菜单
展开“USB Configuration”项
显示检测到了哪些USB设备,如果没有,则显示None
设置传统USB2.0支持
设置传统USB3.0支持
六、启动选项设置
单击“Boot”主菜单,设置启动选项。在该画面中(说明:为了能够显示清楚,画面已经作剪辑处理),可以设置开机时屏幕信息如何显示,如图所示”
单击“Boot”主菜单
修改启动时屏幕信息显示
选择引导磁盘,并排列设备顺序为1st,2nd,3rd
点击任一设备,使其成为引导设备
七、保存和载入配置文件
单击“Tool”主菜单,展开“ASUS O.C. Profile”项,画面如图(说明:为了能够显示清楚,画面已经作剪辑处理)所示。
单击“Tool”主菜单
展开“ASUS O.C. Profile”项
在Label处输入A
在Save to Profile处输入A
八、恢复出厂设置
如果用户配置错误,需要清除参数,可以恢复到主板出厂时的设置。操作方法为:单击“Exit”主菜单,弹出如图所示画面:
任务三 高级CMOS参数设置训练
任务目标
本任务学习高级CMOS参数设置。包括CPU和内存超频参数设置、高级电源管理参数设置、清除BIOS密码设置等。这些设置只针对高级用户。对初级用户而言,只需保持其默认参数即可。
任务三 高级CMOS参数设置训练
任务准备
一台主机,能进入UFI BIOS界面,这里以Asus EFI BIOS Utility为例。
一、CPU和内存超频设置
CPU超频设置需要单击“Ai Tweaker”主菜单,如图所示:
单击“Ai Tweaker”主菜单
设置外频
展开“CPU Power Management”设置倍频
内存频率
二、高级电源管理
有时,用户需要让PC定时开机,或按键唤醒,或断电后自动恢复初始BIOS设置状态等,该款主板提供了高级电源管理,实现上述需求。请单击“Advanced”主菜单,展开“APM”项。如图所示
单击“Advanced”主菜单
展开“APM”项
设置断电恢复状态
设置按键唤醒功能
设置PCIE/PCI设备唤醒功能
设置调制解调器振铃唤醒功能
设置定时唤醒功能
二、高级电源管理
Restore AC Power Loss,设置BIOS系统在电源中断之后,进入的状态,默认为 [Power Off],即关闭状态。用户要回到之前的设置状态,请设为[Last State]
二、高级电源管理
Power On By PS/2 Keyboard,设置按键将睡眠状态的操作系统唤醒,默认 [Disabled]。如果用PS/2键盘上的空格键唤醒,请设置为[Space Bar]。如果用PS/2键盘上唤醒,请设置为[Ctrl-Esc]。如果ATX电源提供了1A电流与+5V StandBy的电压,此处设置为了[Power Key],则还可用电源按键唤醒操作系统。
二、高级电源管理
Power On By PCIE/PCI,即由PCIE/PCI 设备来唤醒系统,默认值为[Disabled],即关闭PCIE/PCI 设备唤醒系统的功能。
Power On By Ring,即是否启用由调制解调器的振铃来唤醒系统,默认为 [Disabled],即关闭振铃唤醒功能
二、高级电源管理
Power On By RTC ,设置定时唤醒,默认为[Disabled],即关闭。设置为[Enable]之后中,RTCAlarmDate、RTCAlarmHour、RTC Alarm Minute 与 RTC Alarm Second 子项目,用来设置开机的日期、小时、分钟及秒钟数。
三、清除BIOS密码设置
如果CMOS参数设置紊乱,导致硬件工作不稳定,可以加载默认值(Load Optimized Defaults)。如果用户因为忘记密码,进入不了BIOS系统,或者进入不了操作系统,此时,只有从硬件上清除BIOS密码了。
三、清除BIOS密码设置
一是取电池法。在关机状态下,打开机箱,找到CMOS电池插座,接着将卡扣稍用力压向一边,(如图红色标线方向)电池将自动弹出,可将电池取出。约30秒钟后,重新接通主机电源,启动PC,屏幕上提示“Press F1 to Continue”,表明CMOS中的数据已经清除,需要重新设置。
三、清除BIOS密码设置
二是短路法。以技嘉主板 GA-EP41-UD3L为例,首先确保关机状态下,打开机箱,找到主板上位于CMOS电池附近的CLR_CMOS引脚。引脚为两针结构。用螺丝刀或镊子短接一下两引脚数秒钟,CMOS芯片里的资料被清除,回到出厂设定状态。
三、清除BIOS密码设置
这两种方法除了清除BIOS密码后,其他用户设置参数也一并清除,PC硬件只能以默认参数(出厂时设置)工作,其典型标志是:系统时间倒退回到主板出厂时的时间。用户必须重新设置。
回顾与总结
知识技能与结构
CMOS参数设置
知识
技能
会设置CPU和内存超频参数
传统的BIOS与UEFI BIOS的区别
进入BIOS的方法
CMOS和BIOS的关系
会基本菜单操作
会设置语言和日期时间格式
素养
会设置BIOS系统管理口令和用户口令
CMOS电路和CMOS RAM的特点
BIOS系统的功能
BIOS ROM刷新注意事项
操作系统、硬件与BIOS的关系
CMOS参数设置的时机
会设置SATA存储器的工作模式
会设置USB存储器的工作模式
会设置启动选项
会设置启动设备顺序
会保存个性化配置文件
会载入所需的配置文件
会恢复出厂设置
会设置主板按需要唤醒
会设置BIOS断电恢复状态
会清除BIOS密码
基本英文短语
妥善保管口令
职业分析
网吧技术员的工作之一就是组装整机,排除简单故障。以下是著名的网吧“快乐动力”对技术人员的职位要求:
职业素质 知识和技能
熟练使用工具和材料。 工具、材料和部件分门别类、摆放整齐。 对工作造成的失误勇于担责 谦虚、恭敬对待师傅和老员工 对经理的工作安排必须无条件服从。 认真填写流程卡。 发现问题主动向上司报告 安装螺丝的步骤科学、合理,操作手法熟练。
严格执行防静电措施。
不因操作不合规范而损坏硬件。
能看懂硬件中文说明书
操作流程熟练。
能用最小系统法分析处理常见故障。
实例一
Thank you!
