(共59张PPT)

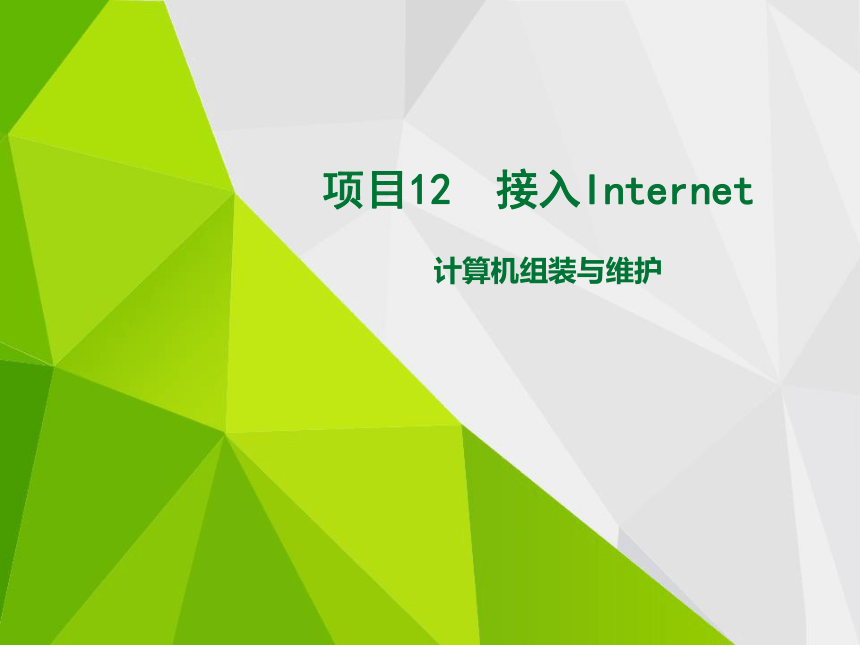

计算机组装与维护
项目12 接入Internet

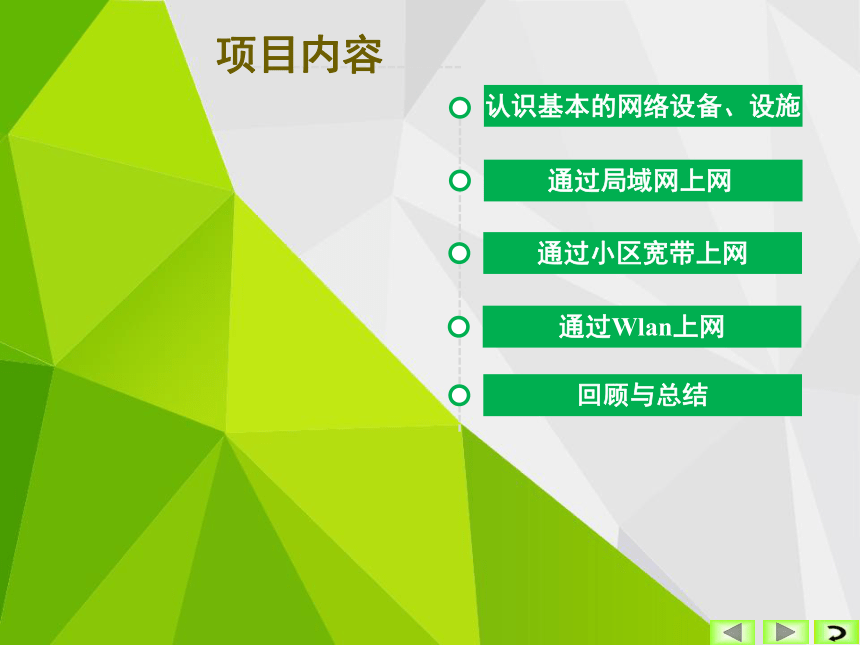

认识基本的网络设备、设施
通过局域网上网
项目内容
回顾与总结
通过小区宽带上网
通过Wlan上网

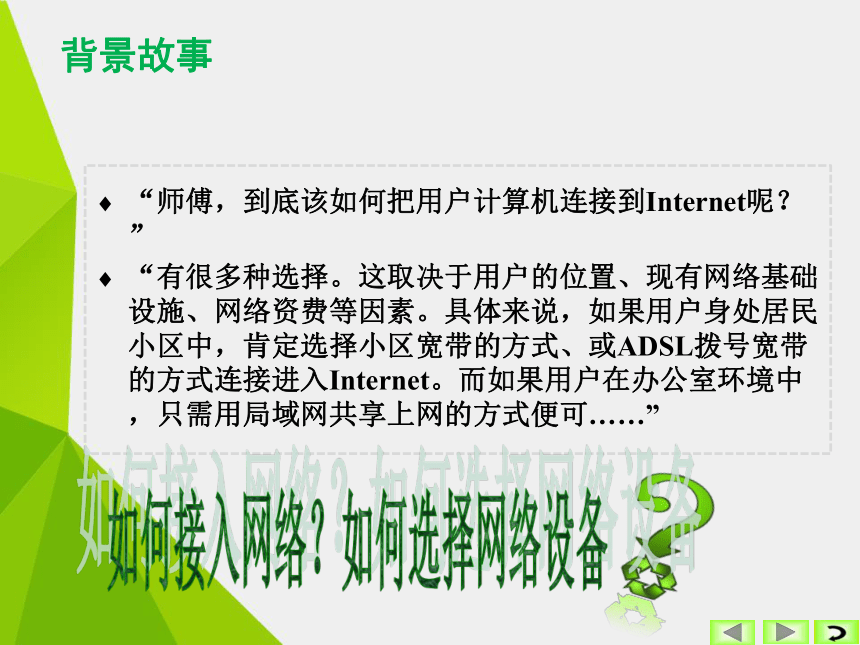

背景故事
“师傅,到底该如何把用户计算机连接到Internet呢?”
“有很多种选择。这取决于用户的位置、现有网络基础设施、网络资费等因素。具体来说,如果用户身处居民小区中,肯定选择小区宽带的方式、或ADSL拨号宽带的方式连接进入Internet。而如果用户在办公室环境中,只需用局域网共享上网的方式便可……”
如何接入网络?如何选择网络设备

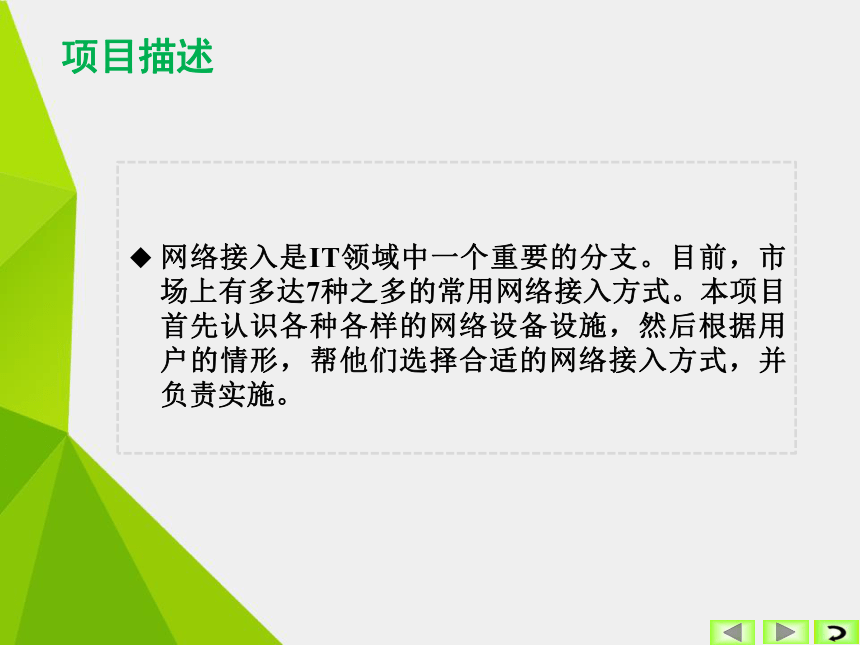

项目描述
网络接入是IT领域中一个重要的分支。目前,市场上有多达7种之多的常用网络接入方式。本项目首先认识各种各样的网络设备设施,然后根据用户的情形,帮他们选择合适的网络接入方式,并负责实施。
认识各种各样的网络设备
熟悉各种上网方式
能够更加具体的用户进行用户需求分析
懂得根据需求选择适合的网络方式
能够更加需求选择合适的网络设备
本项目实训目标

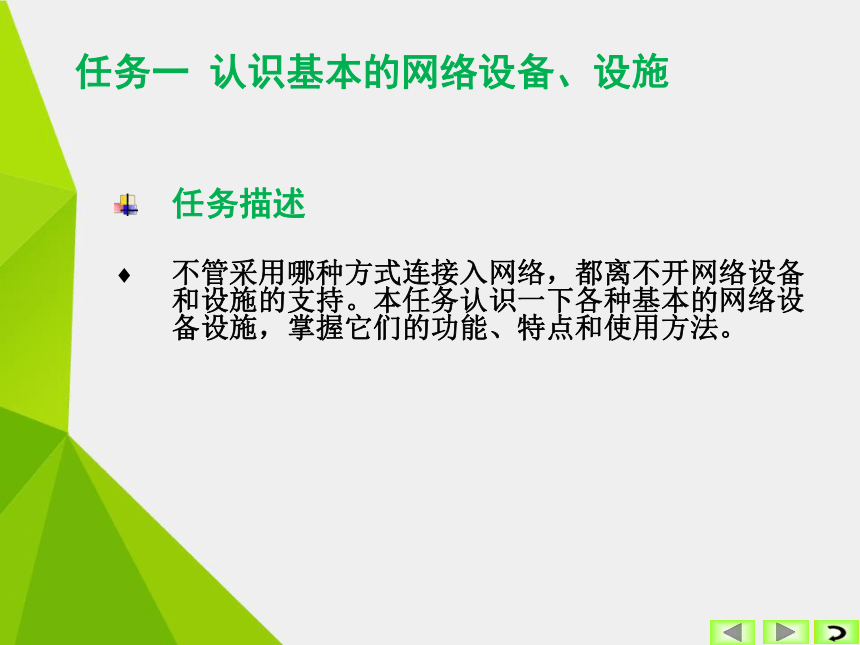

任务一 认识基本的网络设备、设施
任务描述
不管采用哪种方式连接入网络,都离不开网络设备和设施的支持。本任务认识一下各种基本的网络设备设施,掌握它们的功能、特点和使用方法。
任务一 认识基本的网络设备、设施

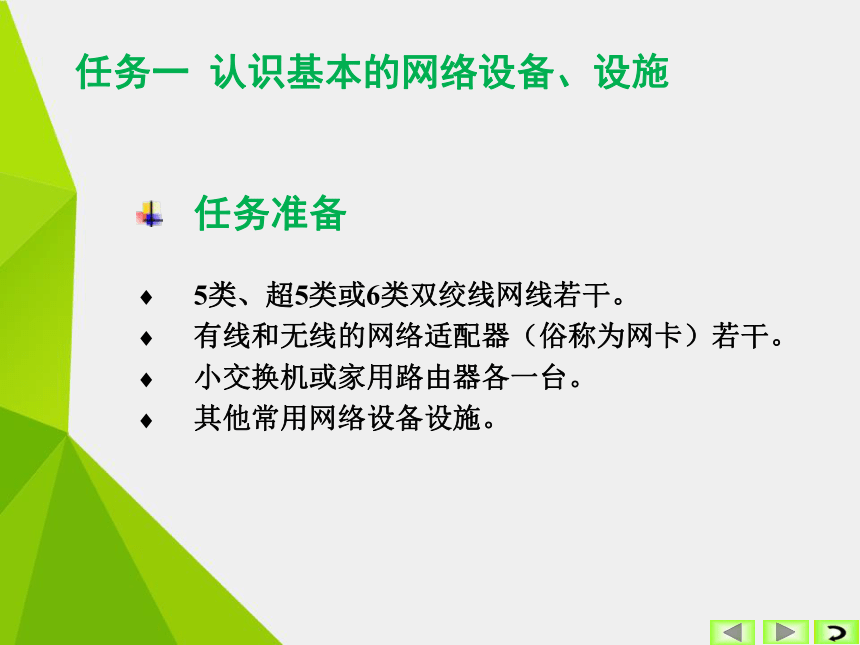

任务准备
5类、超5类或6类双绞线网线若干。
有线和无线的网络适配器(俗称为网卡)若干。
小交换机或家用路由器各一台。
其他常用网络设备设施。
任务一 认识基本的网络设备、设施

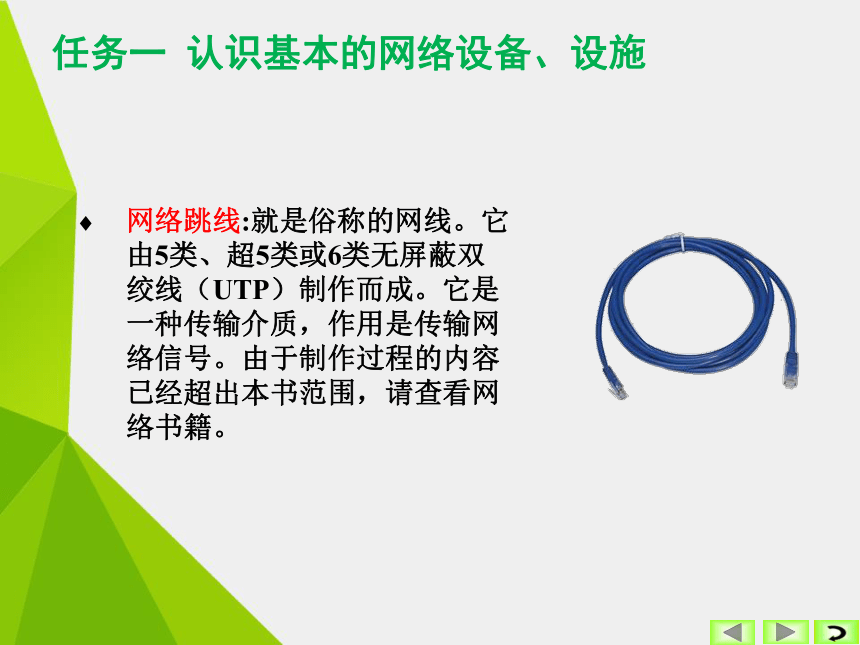

网络跳线:就是俗称的网线。它由5类、超5类或6类无屏蔽双绞线(UTP)制作而成。它是一种传输介质,作用是传输网络信号。由于制作过程的内容已经超出本书范围,请查看网络书籍。
任务一 认识基本的网络设备、设施

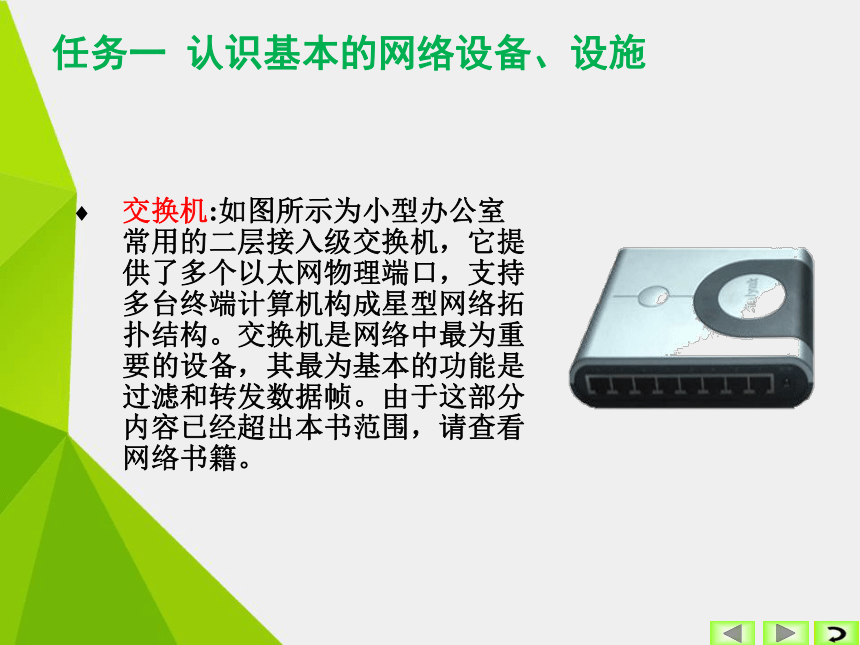

交换机:如图所示为小型办公室常用的二层接入级交换机,它提供了多个以太网物理端口,支持多台终端计算机构成星型网络拓扑结构。交换机是网络中最为重要的设备,其最为基本的功能是过滤和转发数据帧。由于这部分内容已经超出本书范围,请查看网络书籍。
任务一 认识基本的网络设备、设施

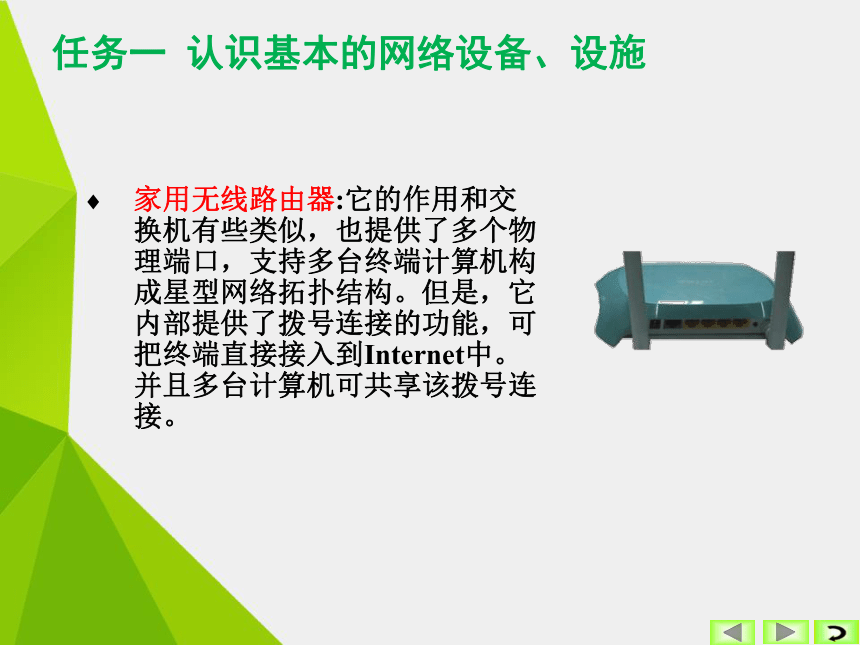

家用无线路由器:它的作用和交换机有些类似,也提供了多个物理端口,支持多台终端计算机构成星型网络拓扑结构。但是,它内部提供了拨号连接的功能,可把终端直接接入到Internet中。并且多台计算机可共享该拨号连接。
任务一 认识基本的网络设备、设施

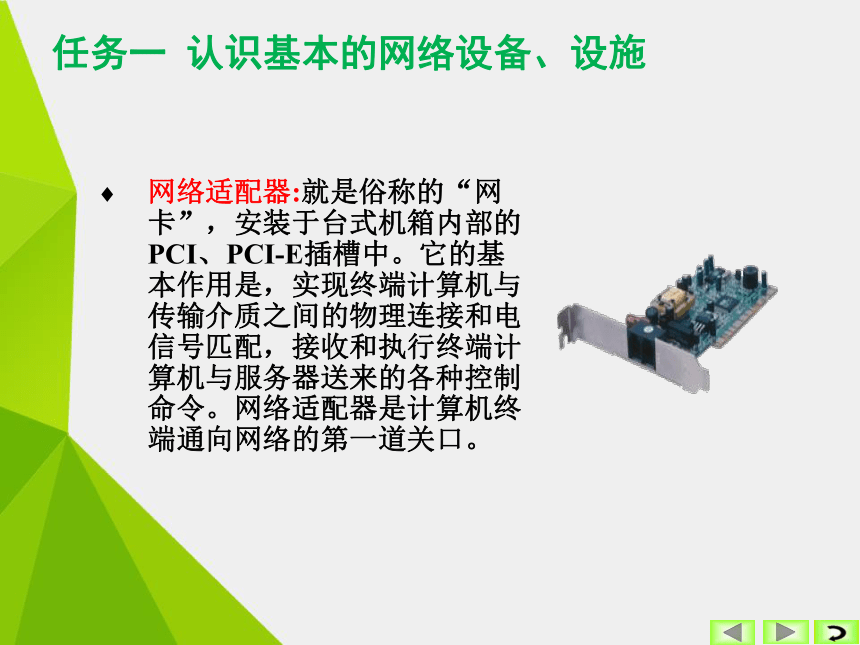

网络适配器:就是俗称的“网卡”,安装于台式机箱内部的PCI、PCI-E插槽中。它的基本作用是,实现终端计算机与传输介质之间的物理连接和电信号匹配,接收和执行终端计算机与服务器送来的各种控制命令。网络适配器是计算机终端通向网络的第一道关口。
任务一 认识基本的网络设备、设施

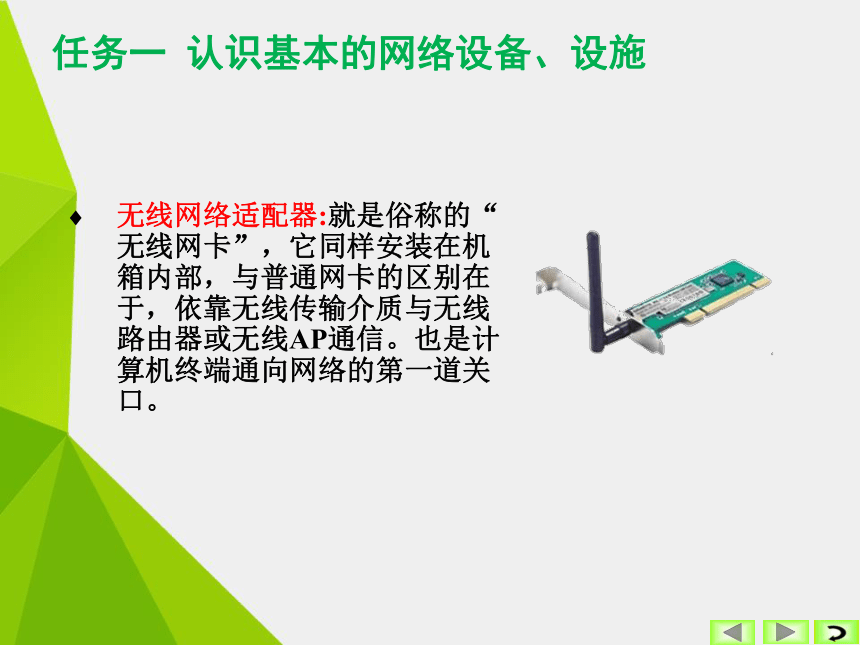

无线网络适配器:就是俗称的“无线网卡”,它同样安装在机箱内部,与普通网卡的区别在于,依靠无线传输介质与无线路由器或无线AP通信。也是计算机终端通向网络的第一道关口。
任务一 认识基本的网络设备、设施
USB无线网络适配器:简称“USB无线网卡”,它直接插在计算机终端的USB接口,便可完成与普通网卡或无线网卡相同的功能。一般会安装在笔记本、上网本、超级本等移动设备中。
任务一 认识基本的网络设备、设施
PCMCIA卡:PCMCIA是专门用在笔记本或PDA、数码相机等便携设备上的一种接口规范(总线结构)。它安装于笔记本内的PCMCIA插槽内,一般是内置的网络接口卡,也可以是内置的声卡、电视卡等。
任务一 认识基本的网络设备、设施
信息插座:在办室墙壁上常见。它属于网络布线系统中的设施,负责把终端计算机通过网络跳线与交换机相连接。
任务一 认识基本的网络设备、设施
无线AP:相当于无线交换机,安装于墙壁上或天花板上。它负责向区域内所有的移动工作的笔记本、智能手机等无线终端发射Wifi信号,并把无线终端接入网络。
任务一 认识基本的网络设备、设施
3G无线上网卡:3G,全称为3rd Generation,和USB无线网卡一样插在计算机的USB插槽中使用。每种3G无线上网卡只能绑定一种制式。购买了天翼3G无线上网卡,那么它的制式便为CDMA2000的制式。购买了联通3G无线上网卡,那么它的制式便为WCDMA的制式
任务二 通过局域网上网
任务目标
通过局域网上网,是办公室计算机接入网络的最佳途径。因为,该办公室所处的企事业单位已经建设好了局域网,局域网内其他计算机均可通过网关访问Internet。
在本任务中,进行终端计算机TCP/IP属性设置,验证与网关能否通信。完成任务后自我检查。
任务二 通过局域网上网
任务准备
Windows7主机一台。已经安装好网卡设备。
网络跳线一根,用以连接到信息插座上。
在任务实施前,先阅读本任务后面的“知识链接”,掌握IP地址、子网掩码、网关、DNS服务器等相关的知识。
一、设置计算机的TCP/IP属性
打开计算机,选择”网络”
一、设置计算机的TCP/IP属性
选择”网络和共享中心”
一、设置计算机的TCP/IP属性
选择”更改适配器设置”
一、设置计算机的TCP/IP属性
双击”本地连接”
一、设置计算机的TCP/IP属性
双击” TCP/IPv4
一、设置计算机的TCP/IP属性
设置IP地址,子网掩码,默认网关,首选DNS服务器
单击“确定”按钮
二、验证与网关能否通信
如果终端地址为192.168.10.25,而网关地址为192.169.100.1所以只需在命令提示符下键入“ping 192.168.100.1”,如果运行的结果如下图所示:
填写工作任务卡。
知识链接:IP地址
IP地址:IP地址是Internet上的主机一个编号。每台联网的主机都需要有IP地址,才能正常通信。
IP地址是一个32位的二进制数,通常被分割为4个“8位二进制数”(也就是4个字节)。IP地址通常用“点分十进制”表示成(a.b.c.d)的形式,其中,a,b,c,d都是0~255之间的十进制整数。
知识链接:子网掩码
子网掩码:子网掩码是一个32位地址,它必须与IP地址结合使用。它的主要作用有两个,一是用于屏蔽IP地址的一部分以区别网络标识和主机标识,并说明该IP地址是在局域网上,还是在远程网上。二是用于将一个大的IP网络划分为若干小的子网络。这部分内容已经超出了本书的范围,可以查询网络书籍。
一般而言,象192.168.1.100这样的私有IP地址,若其子网掩码为255.255.255.0,则网络标识为192.168.1,主机标识为100。
知识链接:默认网关
网关实质上是一个网络通向其他网络的IP地址。比如有网络A和网络B,如果网络A中的主机发现数据包的目的主机不在本地网络中,就把数据包转发给它自己的网关,再由网关转发给网络B的网关,网络B的网关再转发给网络B的某个主机。
知识链接:默认网关
默认网关,是指一台主机如果找不到可用的网关,就把数据包发给默认指定的网关,由这个网关来处理数据包。现在主机使用的网关,一般指的是默认网关。 一台电脑的默认网关是不可以随随便便指定的,否则一台电脑就会将数据包发给不是网关的电脑,从而无法与其他网络的电脑通信。
知识链接:DNS服务器
DNS:DNS 是计算机域名系统或域名解析服务器(Domain Name System 或Domain Name Service) 的缩写,它是由解析器以及域名服务器组成的。域名服务器是指保存有该网络中所有主机的域名和对应IP地址,并具有将用户请求的域名转换为Internet上合法IP地址的功能的服务器。
DNS服务器的IP地址不能随意乱填。需要询问运营商或网络管理员。
任务三 通过小区宽带上网
任务目标
小区宽带一般指光纤到小区,也就是LAN宽带。整个小区共享这根光纤,在用的人不多的时候,速度非常快。经营小区宽带的公司除了传统的三大运营商之外,更有一些与小区物业公司关系良好的中小型企业。
任务三 通过小区宽带上网
任务目标
小区宽带的接入网络模式,适合于多数商品住宅区。业主(用户)连接到运营商的交换机处。用户向运营商按月或年交纳使用费,运营商为用户提供一个上网账号和密码。
任务三 通过小区宽带上网
任务准备
Windows7主机一台。已经安装好网卡。
网络跳线一根,用以连接到信息插座上。信息插座直通运营商的服务器设备。
一、创建PPPoE拨号连接
创建小区宽带的PPPoE拨号连接过程如图所示 :
打开计算机,选择”网络”
一、创建PPPoE拨号连接
选择”网络和共享中心”
一、创建PPPoE拨号连接
选择”设置新的连接或网络”
一、创建PPPoE拨号连接
选择”连接到internet
单击“下一步”按钮
一、创建PPPoE拨号连接
选择“创建新的连接”
单击“下一步”按钮
一、创建PPPoE拨号连接
⑧单击“宽带”(PPPOE)
一、创建PPPoE拨号连接
输入在运营商处注册的账号和密码
单击“连接”按钮
一、创建PPPoE拨号连接
正在尝试连接
填写工作任务卡。
任务四 通过Wlan上网
任务目标
无线上网的方式大体上有如下几种:手机+蓝牙+无线终端;手机+红外+无线终端;GPRS或3G上网卡+无线终端;无线局域网+无线终端。本任务分成三步,即先设置相应硬件和服务,然后设置IP地址获得方式,查找可用的无线网络,并将无线终端接入Wlan,最终通过Wlan将终端接入Internet。训练完毕,自我检查。
任务四 通过Wlan上网
任务准备
笔记本电脑一台。已经安装好无线网卡。安装操作系统Windows XP/2003/Windows 7等。这里以系统Windows XP为例。
搭建好Wlan环境,可用无线宽带路由器或无线AP构建,SSID广播。
一、网卡设置及服务的启动
查看无线网卡的硬件、服务启动情况的过程如图所示 :
右击“我的电脑”,从弹出菜单中选择“管理”菜单
一、网卡设置及服务的启动
展开“设备管理器”节点
展开“服务”节点
查看无线网卡安装是否正确
一、网卡设置及服务的启动
查看WZC服务是否已经启动
二、设置网卡IP地址为自动获得
无线网卡在工作时,将由无线宽带路由器或无线AP自动分配一个局域网IP地址。所以,应该将无线网卡的IP地址设为“自动获得”,由Windows来配置无线网络设置。右击“网上邻居”,从弹出菜单中选择“属性”命令,操作过程下图所示 :
二、设置网卡IP地址为自动获得
右击“无线网络连接”,从弹出菜单中选择“属性”
二、设置网卡IP地址为自动获得
双击“Internet协议(TCP/IP)”
二、设置网卡IP地址为自动获得
单击“自动获得IP地址”,最后单击“确定”按钮
二、设置网卡IP地址为自动获得
单击“无线网络配置”选项卡
勾选“用Windows配置……”复选框
三、查找可用的无线连接
如果无线网卡处于可用状态,它将自动搜索区域中的无线网络SSID。操作过程如图所示:
右击“无线网络连接”,从弹出菜单中选择“查看可用的无线连接”菜单
三、查找可用的无线连接
双击区域内的SSID
三、查找可用的无线连接
输入密钥后,单击“连接”按钮
三、查找可用的无线连接
填写工作任务卡。
正在等待连接就绪
已经连接到Wlan上了
回顾与总结
知识技能与结构
接入intenet
知识
技能
会将局域网计算机接入Internet
素养
分析问题能力
Ip地址、子网掩码、DNS服务器、默认网关
阅读能力
终端接入Internet的方式
会将小区计算机接入Internet
会设置TCP/IP协议
会将无线终端通过WiFi接入Internet
会用ping工具测试
职业分析
宽带维护员是物业公司或运营商都要设立的岗位,他们的日常工作就是帮协助处理入网申请,安装联网设备,处理不能联网的故障等。:
职业素质 知识和技能
尊重用户习惯和选择。未经用户同意不能打开用户计算机。 努力与用户沟通。对用户要求需及时答复。对不能解决的问题需上报主管。 积极学习新的业务知识。 会安装网卡、路由器、交换机、无线AP等设备和设施。
会制作网络跳线。会网络布线。
会用常用线路检测工具
会设置TCP/IP协议。
能处理一般性联网故障
实例一
Thank you!
