(共93张PPT)
计算机组装与维护
项目13 选购及安装外围设备
选购多功能一体机
安装和使用多功能一体机

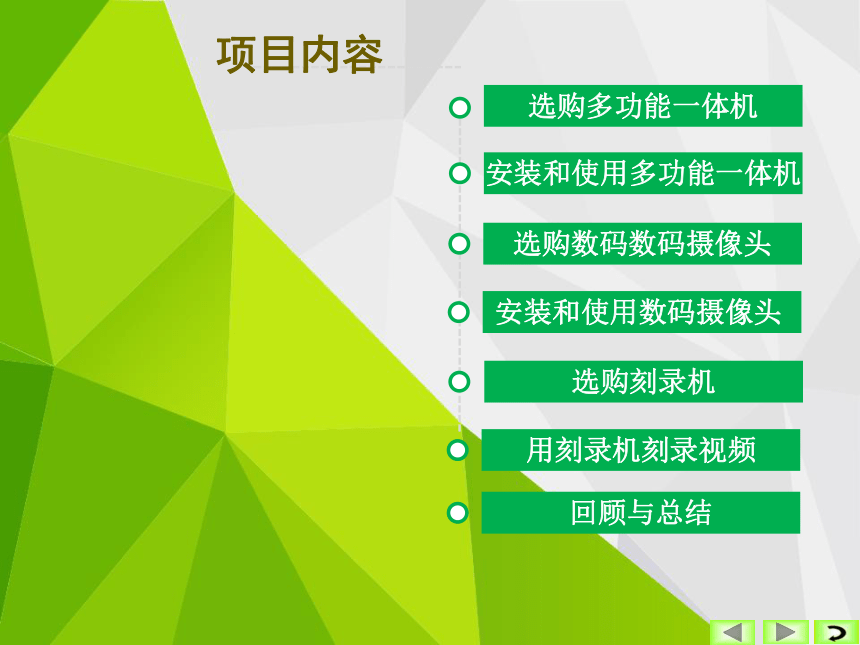

项目内容
选购刻录机
选购数码数码摄像头
安装和使用数码摄像头
用刻录机刻录视频
回顾与总结

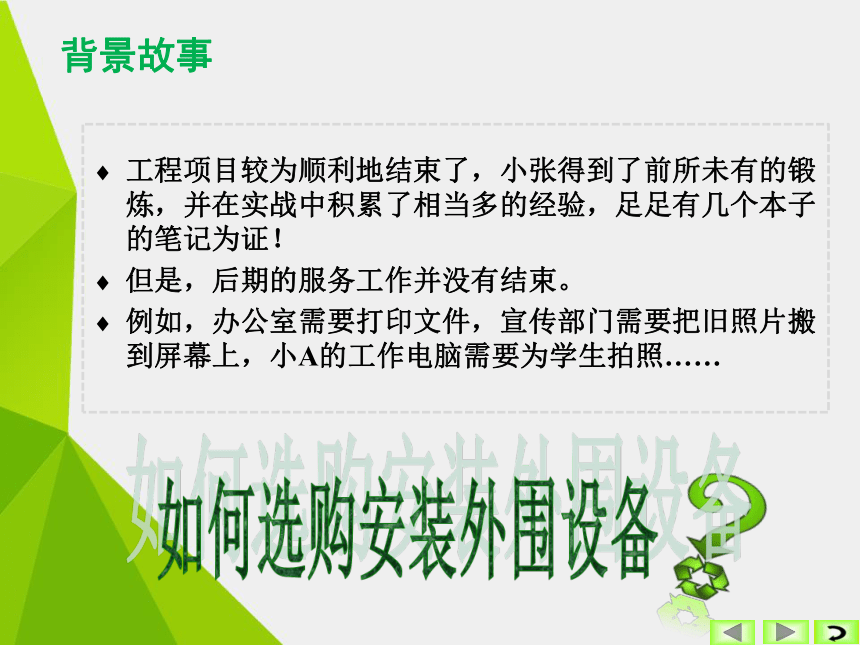

背景故事
工程项目较为顺利地结束了,小张得到了前所未有的锻炼,并在实战中积累了相当多的经验,足足有几个本子的笔记为证!
但是,后期的服务工作并没有结束。
例如,办公室需要打印文件,宣传部门需要把旧照片搬到屏幕上,小A的工作电脑需要为学生拍照……
如何选购安装外围设备

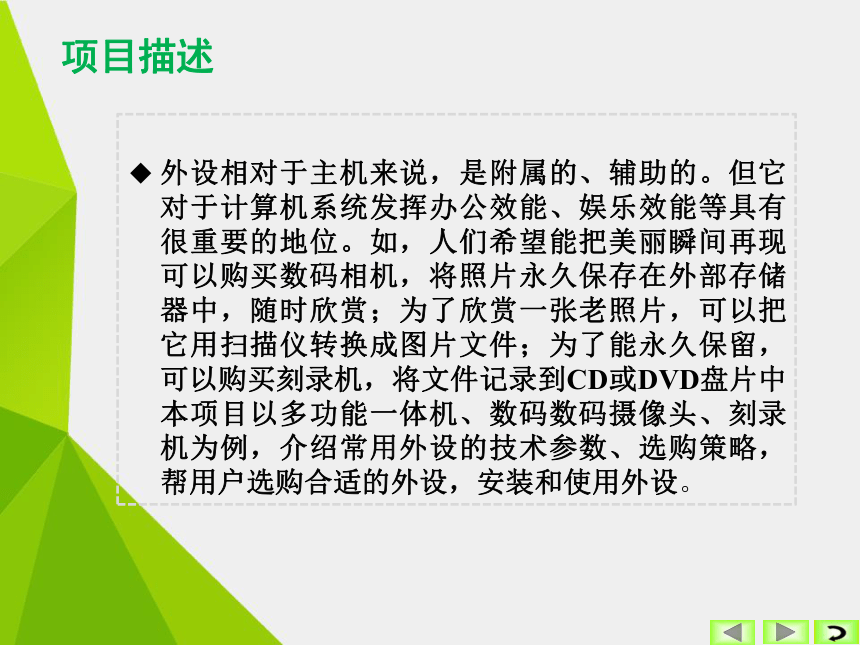

项目描述
外设相对于主机来说,是附属的、辅助的。但它对于计算机系统发挥办公效能、娱乐效能等具有很重要的地位。如,人们希望能把美丽瞬间再现可以购买数码相机,将照片永久保存在外部存储器中,随时欣赏;为了欣赏一张老照片,可以把它用扫描仪转换成图片文件;为了能永久保留,可以购买刻录机,将文件记录到CD或DVD盘片中本项目以多功能一体机、数码数码摄像头、刻录机为例,介绍常用外设的技术参数、选购策略,帮用户选购合适的外设,安装和使用外设。

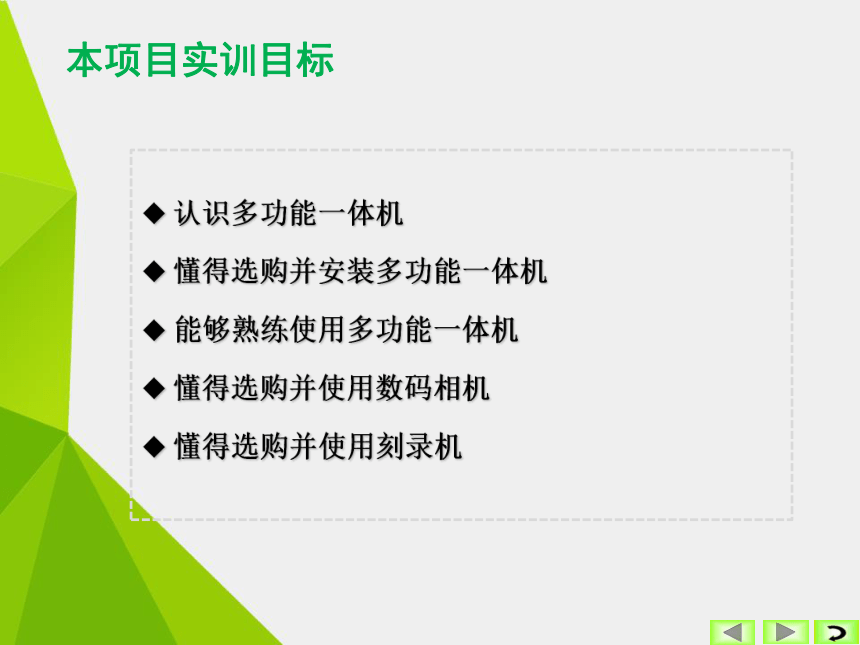

认识多功能一体机
懂得选购并安装多功能一体机
能够熟练使用多功能一体机
懂得选购并使用数码相机
懂得选购并使用刻录机
本项目实训目标

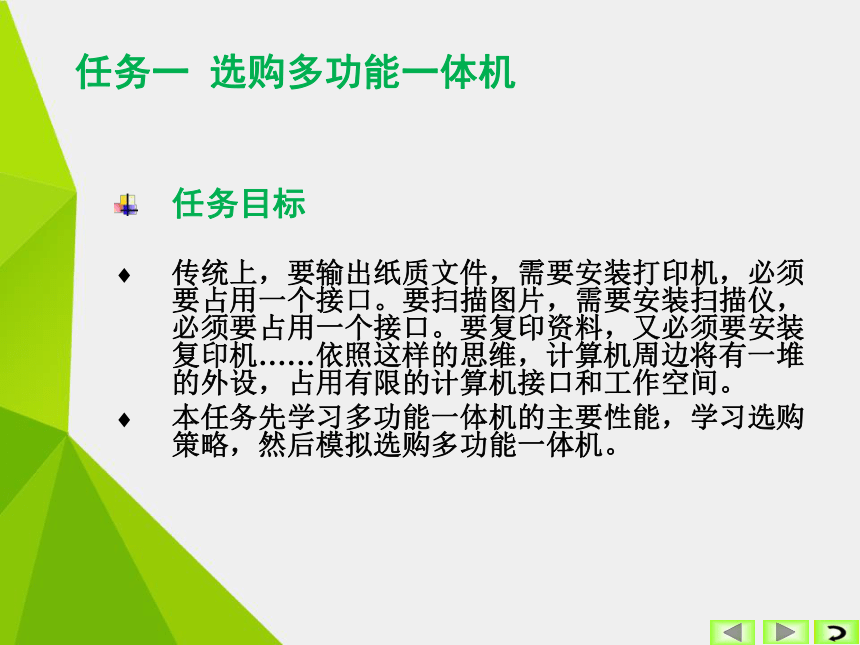

任务一 选购多功能一体机
任务目标
传统上,要输出纸质文件,需要安装打印机,必须要占用一个接口。要扫描图片,需要安装扫描仪,必须要占用一个接口。要复印资料,又必须要安装复印机……依照这样的思维,计算机周边将有一堆的外设,占用有限的计算机接口和工作空间。
本任务先学习多功能一体机的主要性能,学习选购策略,然后模拟选购多功能一体机。

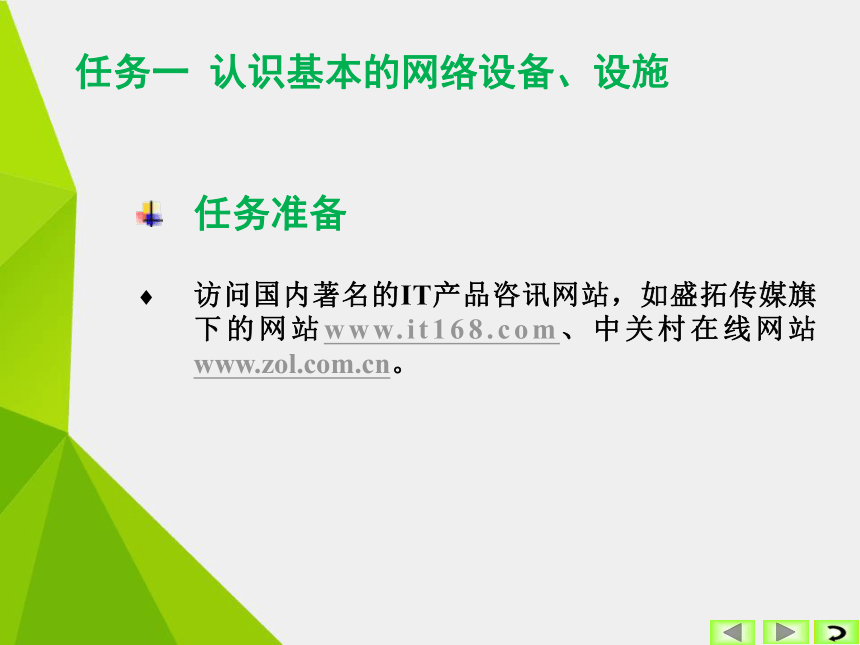

任务一 认识基本的网络设备、设施
任务准备
访问国内著名的IT产品咨讯网站,如盛拓传媒旗下的网站www.、中关村在线网站www..cn。

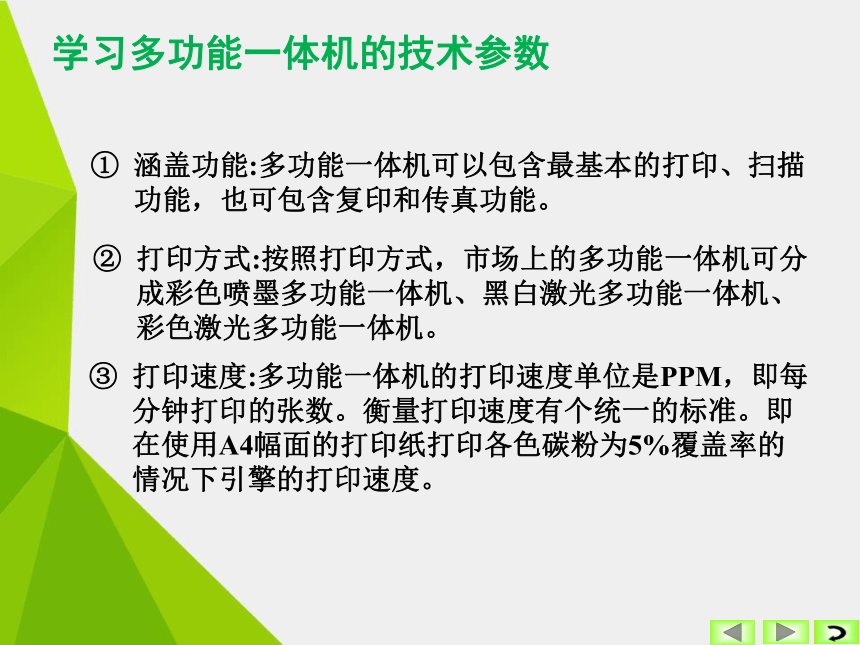

学习多功能一体机的技术参数
涵盖功能:多功能一体机可以包含最基本的打印、扫描功能,也可包含复印和传真功能。
打印方式:按照打印方式,市场上的多功能一体机可分成彩色喷墨多功能一体机、黑白激光多功能一体机、彩色激光多功能一体机。
打印速度:多功能一体机的打印速度单位是PPM,即每分钟打印的张数。衡量打印速度有个统一的标准。即在使用A4幅面的打印纸打印各色碳粉为5%覆盖率的情况下引擎的打印速度。

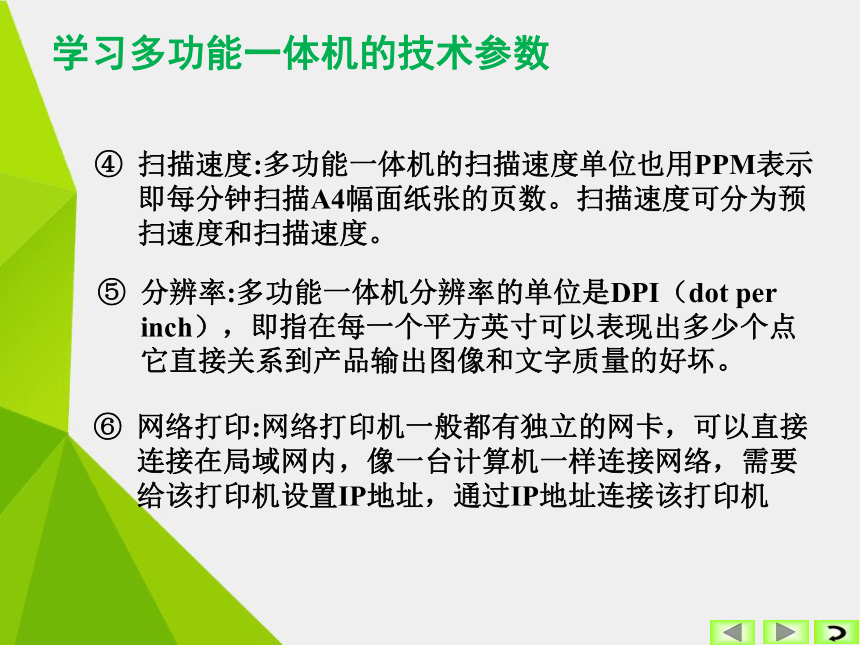

学习多功能一体机的技术参数
扫描速度:多功能一体机的扫描速度单位也用PPM表示即每分钟扫描A4幅面纸张的页数。扫描速度可分为预扫速度和扫描速度。
分辨率:多功能一体机分辨率的单位是DPI(dot per inch),即指在每一个平方英寸可以表现出多少个点它直接关系到产品输出图像和文字质量的好坏。
网络打印:网络打印机一般都有独立的网卡,可以直接连接在局域网内,像一台计算机一样连接网络,需要给该打印机设置IP地址,通过IP地址连接该打印机
学习多功能一体机的技术参数

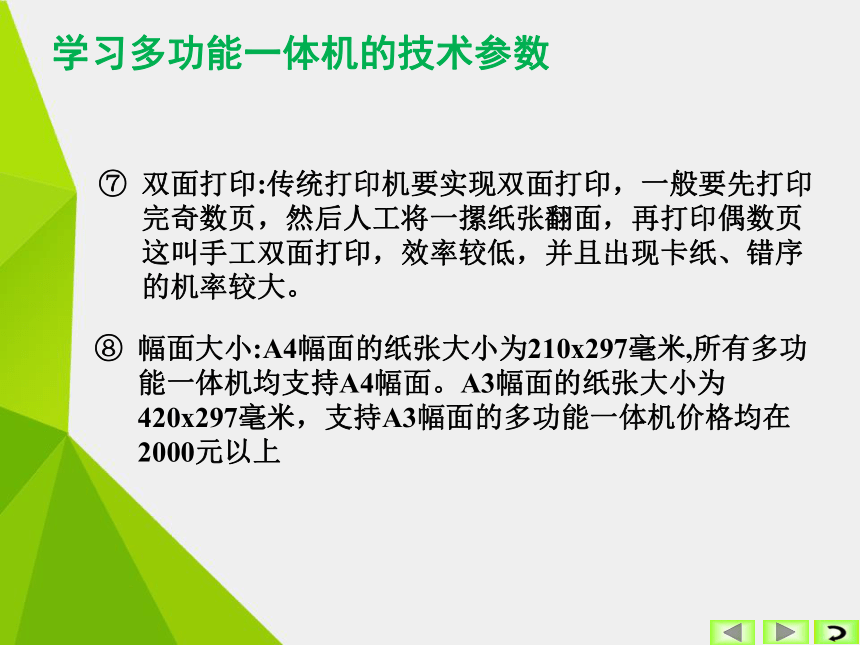

双面打印:传统打印机要实现双面打印,一般要先打印完奇数页,然后人工将一摞纸张翻面,再打印偶数页这叫手工双面打印,效率较低,并且出现卡纸、错序的机率较大。
幅面大小:A4幅面的纸张大小为210x297毫米,所有多功能一体机均支持A4幅面。A3幅面的纸张大小为420x297毫米,支持A3幅面的多功能一体机价格均在2000元以上

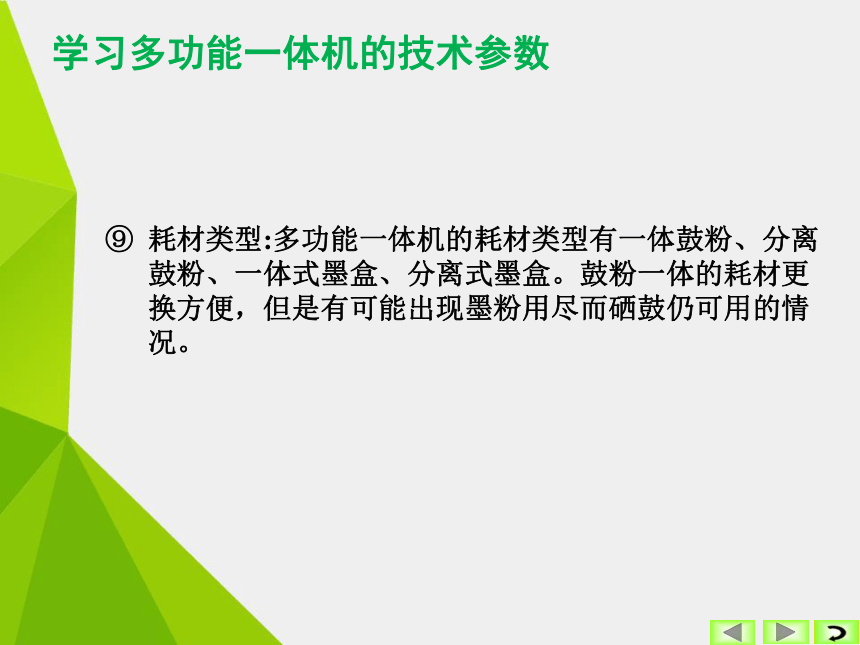

学习多功能一体机的技术参数
耗材类型:多功能一体机的耗材类型有一体鼓粉、分离鼓粉、一体式墨盒、分离式墨盒。鼓粉一体的耗材更换方便,但是有可能出现墨粉用尽而硒鼓仍可用的情况。

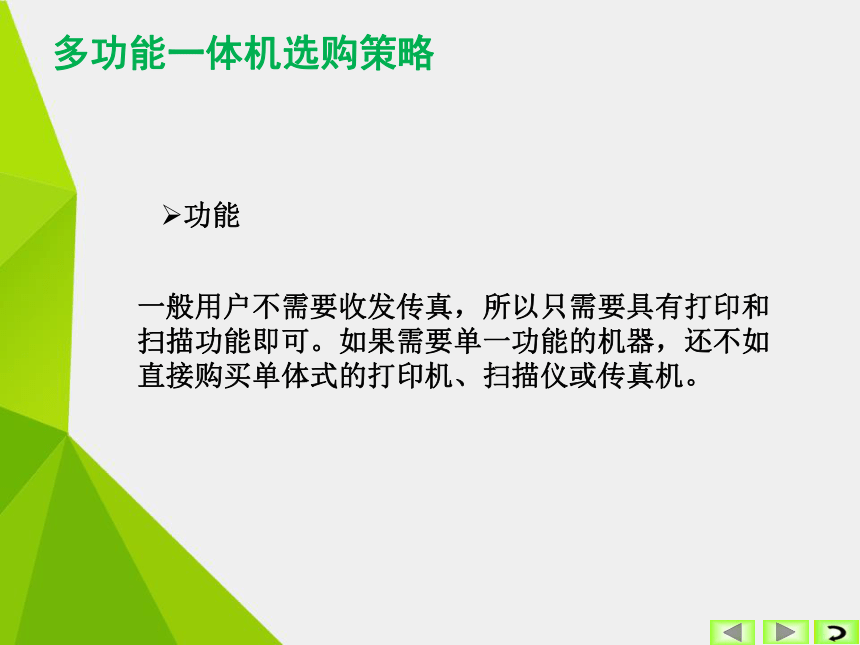

多功能一体机选购策略
功能
一般用户不需要收发传真,所以只需要具有打印和扫描功能即可。如果需要单一功能的机器,还不如直接购买单体式的打印机、扫描仪或传真机。
多功能一体机选购策略
使用范围
一般用户使用多功能一体机仅限于文档打印、复印、纸张扫描,用工A4幅面的多功能一体机足够了。而有的用户如果有工程图纸需要打印、复印及扫描,必须要支持A3幅面。如果使用多功能一体机的用户多,为了提高工作效率,应能实现网络打印和自动双面打印
多功能一体机选购策略
管理和耗材
在个人用户或小型办公室,没有专门的技术人员管理多功能一体机,更换墨盒或鼓粉的工作越简单越好,所以可选一体式鼓粉或墨盒耗材的多功能一体机,成本不是第一考虑的要素。大型办公室则相反节约办公成本是必须要考虑的,需由专业技术人员负责加粉或灌墨水,定期更换打印头。
多功能一体机选购策略
输出质量和出图速度。
一般用户购买多功能一体机目的是为了留存资料,不太注重输出质量。但若是数码工作室、影楼等经营性需求,对输出质量应该重点关注分辨率的DPI值。对出图速度应该重点关注打印和扫描速度的PPM值。如果对多功能一体机不满意,预算又充分,可以考虑购买复合机。
模拟选购训练
【模拟用户1】个人用户,需要将一些老照片保存到计算机里,间或打印几张稿件、复印点资料。
【需求分析】该用户并无传真的需求。所以多功能一体机只需具备打印、复印、扫描功能即可。鉴于用户的非专业性,更换耗材的工作越简单越好。由于使用频率不高,所以不需要网络打印和自动双面打印。USB接口最方便。
参考答案
品牌 惠普 型号 Deskjet 1050 J410a(CH346D) 选择理由或技术参数 涵盖功能:打印/复印/扫描 ; 产品类型:喷墨多功能多功能一体机 ; 最大处理幅面:A4; 耗材类型:一体式墨盒 彩色打印速度:12ppm ; 黑白打印速度:16ppm ; 打印分辨率:600×600dpi ; 复印分辨率:600×600dpi ; 网络功能:不支持网络打印
双面功能:手动
内存 :128MB ;
供纸盒容量:60页 ;
连续复印:1-9页 ;
接口类型:USB2.0 ;
扫描类型:平板式;
中关村价格:400元左右。
模拟选购训练
【模拟用户2】大型办公室需要一台多功能一体机,有20多台终端需要连接。经常需要将海报、图纸等扫描并保存为电子资料。经常需要复印图纸。经常需要与客户传真信息。
【需求分析】该办公室所需多功能一体机涵盖了打印/复印/扫描/传真等主要功能。由于用户数多,必须考虑网络打印和较高的打印、复印速度。为了节省办公费用,必须考虑耗材,如自动双面打印、分体式墨盒或分离的鼓粉。对输入输出质量要求比较高,多功能一体机应支持A3幅面,1200x1200DPI以上。
参考答案
品牌 OKI 型号 MC860 选择理由或技术参数 涵盖功能:打印/复印/扫描/传真; 幅面:A3; 耗材:鼓粉分离,墨粉盒容量:黑色9500页,彩色10000页; 感光鼓寿命:20000页; 内存: 512MB(标配); 最大: 768MB; 网络功能:有线网络(100网络); 双面功能:自动双面打印 操作: 5.8英寸黑白显示屏; 打印复印速度:黑白34ppm,彩色26ppm;
打印分辨率:600×2400dpi;
复印和扫描分辨率:600×600dpi;
复印缩放比例:25-400%
扫描速度:118毫米/秒
传真传送速度:6秒/页
参考报价:40000元。
任务二 安装和使用多功能一体机
任务目标
在使用多功能一体机前,需要安装和连接硬件,安装驱动程序,打印测试页,校准打印头等。本任务还将用多功能一体机扫描照片。最后对训练结果自我检查。
任务二 安装和使用多功能一体机
任务准备
多功能一体机一台,这里以Deskjet 1050 J410a(CH346D)为例。
一、安装和连接多功能一体机
拆开包装,拆掉所有的胶布封条,揭开多功能一体机上盖看看里面有些部位是否也贴了胶布封条,若有也一起拆完,为了保护打印头机构,出厂时,也用胶布粘住了,请一并撕掉。把纸盒、平台盖板、出纸仓一并打开,多功能一体机的主要机构如图所示。
平台盖板
进纸盒
扫描台
出纸盒延伸板
一、安装和连接多功能一体机
准备工作的过程示意如图所示 :
抬起进纸盒
一、安装和连接多功能一体机
拉出出纸盒延长板
一、安装和连接多功能一体机
滑动导轨,放入白纸
一、安装和连接多功能一体机
打开墨盒门
一、安装和连接多功能一体机
打开墨盒包装纸,拆到贴在喷头上面的保护贴,参照说明书把彩色墨盒和黑白墨盒安装在多功能一体机里。安装墨盒的示意,如图所示 :
拉住粉色小片,撕掉透明胶带
一、安装和连接多功能一体机
将两个墨盒推入托架
一、安装和连接多功能一体机
将墨盒卡入位
一、安装和连接多功能一体机
安装好墨盒后的情形如图所示:
彩色墨盒
黑白墨盒
一、安装和连接多功能一体机
连接好电源适配器,USB数据线。电源适配器的接法如图所示 :
一、安装和连接多功能一体机
开启电源按钮。将自动校验,过程示意如图所示 :
关上墨盒门,约30秒后,将自动打印校准页
一、安装和连接多功能一体机
打开盖板,将校准页正面朝下
一、安装和连接多功能一体机
合上盖板,按“彩色复印”按钮,等待电源指示灯按钮停止闪烁,表示校准已完成
二、安装多功能一体机驱动程序
插入购买多功能一体机时的附件——驱动光盘,安装过程如图所示 :
开始安装,加载文件
二、安装多功能一体机驱动程序
勾选,其余项不勾选
单击“下一步”按钮
二、安装多功能一体机驱动程序
勾选“我已经阅读……”
单击“下一步”按钮
二、安装多功能一体机驱动程序
安装工具栏
二、安装多功能一体机驱动程序
单击“下一步”按钮
二、安装多功能一体机驱动程序
将一体机连接电脑的USB接口,驱动程序正式安装
二、安装多功能一体机驱动程序
发现新设备,自动安装,单击“下一步”按钮
二、安装多功能一体机驱动程序
Windows正在搜索驱动程序
二、安装多功能一体机驱动程序
复制安装驱动程序
二、安装多功能一体机驱动程序
USB连接成功建立,单击“下一步”按钮
二、安装多功能一体机驱动程序
单击“完成”按钮
三、打印文稿
在控制面板中,找到HP Deskjet 1050 J410 series设备。如果此时有其他打印机存在,又需要把新安装的打印机设置为默认打印机,右击设备,在弹出菜单中选择“设为默认打印机”,如图所示 :
三、打印文稿
新建一篇Word文档,单击“打印”,出现如图所示对话框。在打印机的名称中选择新安装的打印机,单击“确定”按钮,如果此时打印机联机,就可以打印出一张纸质文稿了 :
四、扫描照片
在控制面板中,双击“扫描仪和照相机”,用向导扫描照片的过程如图所示 :
双击设备名
四、扫描照片
读取照片信息
四、扫描照片
单击“下一步按钮”
四、扫描照片
四、扫描照片
四、扫描照片
填写工作任务卡。
任务三 选购数码数码摄像头
任务目标
在宽带网络流行的今天,人们已经不再满足于利用文字和语音进行交流,网络数码数码摄像头被广泛的使用,很多笔记本电脑也集成了数码摄像头。利用数码数码摄像头,用户可以看到远在天涯的朋友,真正有了“海内存知己,天涯若比邻”的感觉。
本任务认识数码数码摄像头的技术参数,选购策略,为模拟用户选购一款合适的产品
任务三 选购数码数码摄像头
任务准备
访问国内著名的IT产品咨讯网站,如盛拓传媒旗下的网站www.、中关村在线网站www..cn。
一、学习数码数码摄像头的技术参数
传感器:传感器是数码数码摄像头的重要组成部份,CCD和CMOS两类
传感器像素:所谓像素,是指数码摄像头传感器上的光敏单元的数量,光敏单元越多,数码摄像头捕捉到的图像信息就越多,就越逼真、越清晰
色彩位数:又称色彩深度,它反映了数码摄像头能正确记录的色调有多少。色彩位数的值越高, 就越可能更真实地还原明暗细节 。
一、学习数码数码摄像头的技术参数
帧频:视频捕获速度用帧频来表示,单位为fps,意为每秒帧数。显然,该值越大,视频越流畅。
镜头:镜头材料很大程度上决定了数码摄像头的显示效果。玻璃镜头的透光性比塑料要好些。
焦距和自动对焦:数码摄像头的成像与镜头焦距有关,焦距小的在同一距离内成像范围宽,焦距大的成像范围窄,一般在数码摄像头的镜头处标有焦距,家用数码摄像头焦距在2.8mm到5mm即可。
二、选购数码摄像头的策略
用途:数码数码摄像头既可拍摄照片,也可录制视频。
小心插值分辨率:因为有些用户对数码数码摄像头的分辨率很关注,所以市场上有商家把插值分辨率当做真实分辨率来宣传。
中控芯片:能获得较大帧频值的数码数码摄像头,其数字处理器(DSP)芯片一定也较好。好的DSP芯片有Sonix602A、中星微301P、ST等等,其中中星微301P是比较好的。
三、模拟选购训练
【模拟用户1】某学生用户,家长为其购买有台式机,希望能够和同学及家长视频聊天。
【需求分析】该用户并无拍照的特殊要求,所以不必追求摄像头的像素数目。主流的30万动态分辨率(640x480)像素足够了。摄像头要内置麦克风,焦距小一些且能自动对焦,这样可视范围大些,让家长看见自己的周围的环境。一定要是真实分辨率下的视频流畅显示。无须驱动便可使用。
参考答案
品牌 罗技 型号 C110 选择理由或技术参数 驱动类型:无驱版; 摄像头像素:130万 动态分辨率:640×480; 对焦方式:自动对焦 接口类型:USB2.0
镜头:卡尔蔡司;
价格:约80元左右
三、模拟选购训练
【模拟用户2】某服装店老板,需要为店面安装一台监控摄像头。
【需求分析】用于监控的摄像头,一要保证高清的分辨率,二是要保证捕获视频的流畅性。不能采用家用的五玻镜头。机器需安装在墙角,所以不能选用传统的有线线方式。最好用2.4G无线的方式。
参考答案
品牌 谷客 型号 W168 选择理由或技术参数 摄像头像素:500万 动态分辨率:640×480 对焦方式:自动对焦 接口类型:USB 功能特点:防盗功能
产品颜色:银色
其它性能:采用增强型2.4G无线方式传输图像数据,传输距离200m
价格:约450元左右
任务四 安装和使用数码摄像头
任务目标
数码摄像头常用来做网络视频、静态图片拍摄、实时监控。本任务完成数码摄像头的安装、在QQ中视频聊天、拍摄照片(640*480)、视频录制(20秒,动态分辨率为640*480)等操作,任务完成后自我检查。
任务四 安装和使用数码摄像头
任务准备
USB数码摄像头一只,不需要驱动程序;
主机已经安装了QQ程序;
一、安装数码摄像头
把新买的摄像头插在电脑的USB接口上,系统提示发现硬件并安装驱动,过几秒钟,提示,新硬件可以使用了。安装好了的摄像头“设备管理器”里查看,展开“图像处理设备”节,如图所示 :
数码摄像头
二、在QQ中启用视频聊天
安装好的摄像头就可以用来视频聊天,打开QQ软件,打开想要聊天对象的QQ对话框,按“视频设置”选项,操作过程如图所示 :
单击“视频设置”菜单
二、在QQ中启用视频聊天
单击“画质调节”按钮
选择数码摄像头设备
二、在QQ中启用视频聊天
单击“确定”按钮返回
设置画质参数
三、拍摄照片和录制视频
用摄像头拍摄相片和录制视频则需要第三方软件才行,比如AMCAP软件。首先下载软件进行安装,安装完毕后,打开软件,将自动打开数码摄像头的电源,画面如图所示。在拍照和录制视频以前,需要做必要的设置。操作过程如图所示 :
三、拍摄照片和录制视频
依次单击“捕捉”→“设置”菜单
三、拍摄照片和录制视频
单击“浏览”按钮,设置视频文件保存路径
单击 “视频捕捉”选项卡
勾选“使用时间信息命名文件”
设置视频捕捉的秒钟数
三、拍摄照片和录制视频
单击 “静态图像捕捉”选项卡
单击“浏览”按钮,设置图片文件保存路径
单击 “分辨率”按钮
最后单击 “确定”按钮
勾选“使用时间信息命名文件”
单击 “确定”按钮返回
设置分辨率
三、拍摄照片和录制视频
设置完毕,静态图像拍摄的过程如图所示 :
依次单击“捕捉”→“静态图像捕捉”→“截图”菜单
三、拍摄照片和录制视频
视频捕捉的过程如图所示 :
填写工作任务卡。
依次单击“捕捉”→“开始捕捉”菜单
单击“确定”按钮
任务五 选购刻录机
任务目标
随着电脑的普及越来越高,刻录机的使用已经非常普及,价格也越来越便宜,刻录机也成了电脑的标准配置,有了刻录机,就可以刻制自己喜欢的光盘了,可以将重要资料刻录到光盘做为永久保存物品。
本任务学习刻录机的技术参数,购买策略,然后为模拟用户购买合适的刻录机,任务完成后自我检查。
任务五 选购刻录机
任务准备
访问国内著名的IT产品咨讯网站,如盛拓传媒旗下的网站www.、中关村在线网站www..cn。
刻录机的技术参数
刻录机分类:刻录机有四种:CD刻录机、DVD刻录机、HDDVD刻录机和蓝光刻录机
接口和安装方式:目前,台式机的内置刻录机均是SATA接口的,而外置刻录机均是USB接口的。
读写速度:刻录机和普通DVD或CD不一样,它对不同盘片的读写速度是有区别的,内置式和外置式刻录机的读写速度也可能不同
刻录机的技术参数
品牌:购刻录机,品牌很重要,目前市场主流品牌有:先锋Pioneer,三星SAMSUNG ,华硕ASUS光驱 ,明基BenQ光驱 ,索尼SONY光驱,LG光驱 。
缓存大小:刻录机也是用来读取盘片的。所以缓存大小也是一个较为重要的技术参数。
刻录机的选购策略
兼容性要求:为了向下兼容,应该购买蓝光刻录机,它兼容所有盘片。
刻录速度:目前市场中的DVD刻录机能达到的最高刻录速度为16倍速,对于2~4倍速的刻录速度,每秒数据传输量为2.76M~5.52MB,刻录一张4.7GB的DVD盘片需要大约15~27分钟的时间;而采用8倍速刻录则只需要7到8分钟只比刻录一张CD-R的速度慢一点,但考虑到其刻录的数据量,8倍速的刻录速度已达到了很高的程度
三、模拟选购训练
【模拟用户1】某先生有笔记本一台,工作之余,喜将高清大片刻录到光盘,做为永久收藏。
【需求分析】高清大片的容量一般都比较地大,一般的CD盘片是装不下的。所以必须考虑HD DVD或蓝光刻录盘片。与之相对应,刻录机也要买蓝光或HDDVD的。但是,HDDVD盘片资源稀少,或许今后面临淘汰。所建议购买蓝光刻录机。
参考答案
品牌 先锋 型号 BDR-XD04C 选择理由或技术参数 光驱类型:蓝光刻录机 安装方式:外置; 接口类型:USB 2.0; 缓存容量:4MB; 支持的蓝光盘片种类达8种之多;
中关村报价:900元左右。
三、模拟选购训练
【模拟用户2】某资料室,配有台式机,需要把一些文献资料刻录到光盘,做永久保存。
【需求分析】台式机用内置式光驱。CD盘片保存的容量小,不予考虑。而DVD盘片单面容量可达4.7GB,容量适中。所以购买一台内置式DVD刻录机是好的选择。
参考答案
品牌 LG 型号 LGGH24NS50 选择理由或技术参数 对DVD盘片的写入速度明显快于其他机型; 缓存容量达2MB 安装方式:内置;
光驱类型:DVD刻录机
接口类型:SATA
支持的DVD盘片达8种之多;
中关村报价:130元左右
任务六 用刻录机刻录视频
任务目标
刻录机必须要用专门的软件来驱动才能刻录空白的光盘。本任务学习安装刻录机,用nero软件刻录DVD视频,任务完成后,再自我检查。
任务六 用刻录机刻录视频
任务准备
电脑一台,安装有nero刻录软件,本任务以nero express 8.2为例。
准备好DVD视频文件,扩展名为.VOB。
刻录机一台,已安装在计算机上。本任务以外置式刻录机为例。它需要用Y型USB2.0数据线与计算机的USB接口相连接。
DVD空白光盘一张。光盘的种类较多,使用前,需要对刻录机支持的盘片加以确认。
一、用nero刻录视频技术参数
双击桌面nero express图标,启动软件进入主界面,操作过程如图所示:
单击“视频/图片”
单击“DVD视频文件”
一、用nero刻录视频技术参数
选择.VOB的DVD视频文件,单击“添加”按钮
容量刻度标识,当前盘片的最大容量为8G,仅仅占用了26M左右空间
单击“下一步”按钮
一、用nero刻录视频技术参数
选择当前的刻录机
给光盘命名
选择需要刻录的份数
最后单击“刻录”按钮
单击此处,弹出新的框,可调整默认的刻录速度
一、用nero刻录视频技术参数
刻录和校验的过程
一、用nero刻录视频技术参数
刻录完毕一张盘,会自动弹开机仓。同时弹出对当前任务的处理方式。如图所示。可以再次刻录一份,也可保存,留待以后再刻录,也可新建刻录项目。至此,DVD视频文件刻录完毕:
填写工作任务卡。
回顾与总结
知识技能与结构
选购及安装外围设备有
知识
技能
购买外设
会分析核心需求
会购买适当的多功能一体机、数码摄像头、刻录机
安装和连接外设
使用外设
会用AMcap拍照和录制视频
会用nero刻录指定文件
一体机的性能参数
数码摄像头、刻录机的性能参数
刻录机的性能参数
会安装和连接多功能一体机,会安装驱动程序
会安装数码摄像头和刻录机
会打印文件和扫描照片
素养
学习新技术
阅读能力
职业分析
下面是某公司设备设施保管员、维修员的入职要求:
职业素质 知识和技能
对客户热忱,有礼貌,有一定亲和力。 尊重客户习惯和选择。 爱护设备,及时处理设备故障。 及时回复客户意见和建议 分析用户使用外设的行为、抓住重要细节。 讲卫生,安装多功能一体机时,包装纸、袋等废物不能乱丢乱甩 会购买常用外设。
会安装和调试常用外设
会维护和保养外设,如更换墨盒和碳粉、清洗喷头、清洗激光头等。
会用nero刻录资料。
会录制视频和拍摄静态图片。
实例一
