(共62张PPT)
计算机组装与维护
项目16 诊断与排除系统故障
认识计算机故障的类型
故障初步诊断

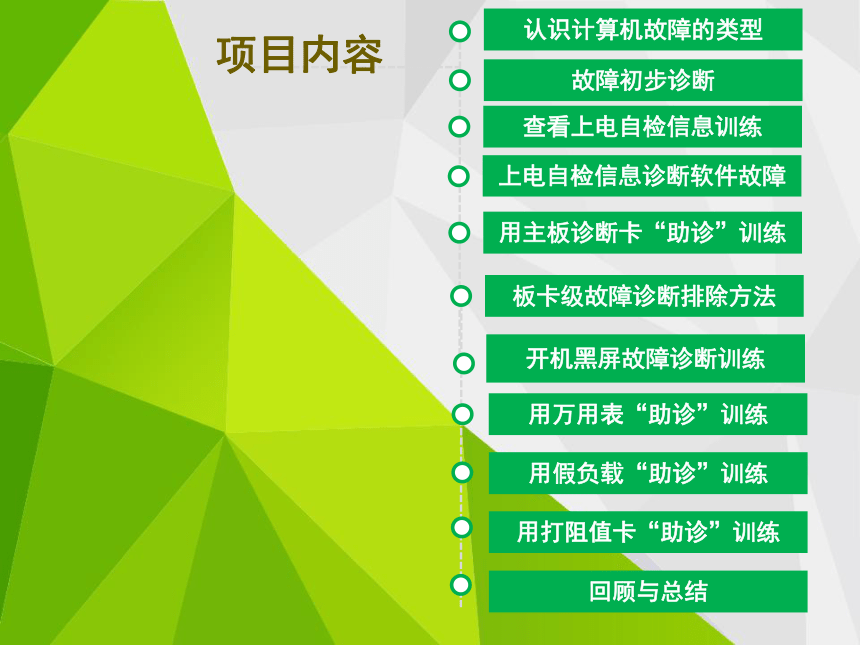

项目内容
用主板诊断卡“助诊”训练
查看上电自检信息训练
上电自检信息诊断软件故障
板卡级故障诊断排除方法
开机黑屏故障诊断训练
用万用表“助诊”训练
用假负载“助诊”训练
用打阻值卡“助诊”训练
回顾与总结

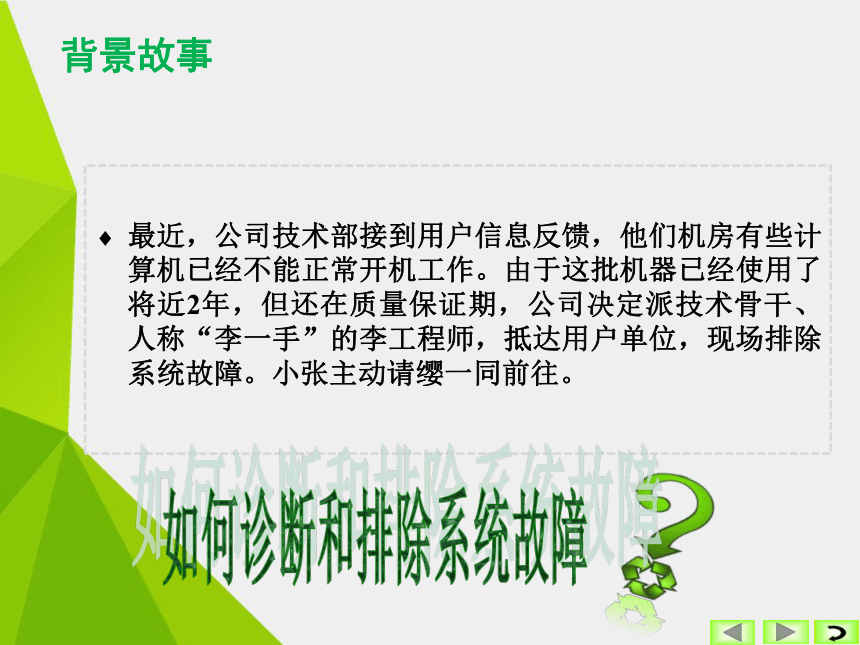

背景故事
最近,公司技术部接到用户信息反馈,他们机房有些计算机已经不能正常开机工作。由于这批机器已经使用了将近2年,但还在质量保证期,公司决定派技术骨干、人称“李一手”的李工程师,抵达用户单位,现场排除系统故障。小张主动请缨一同前往。
如何诊断和排除系统故障

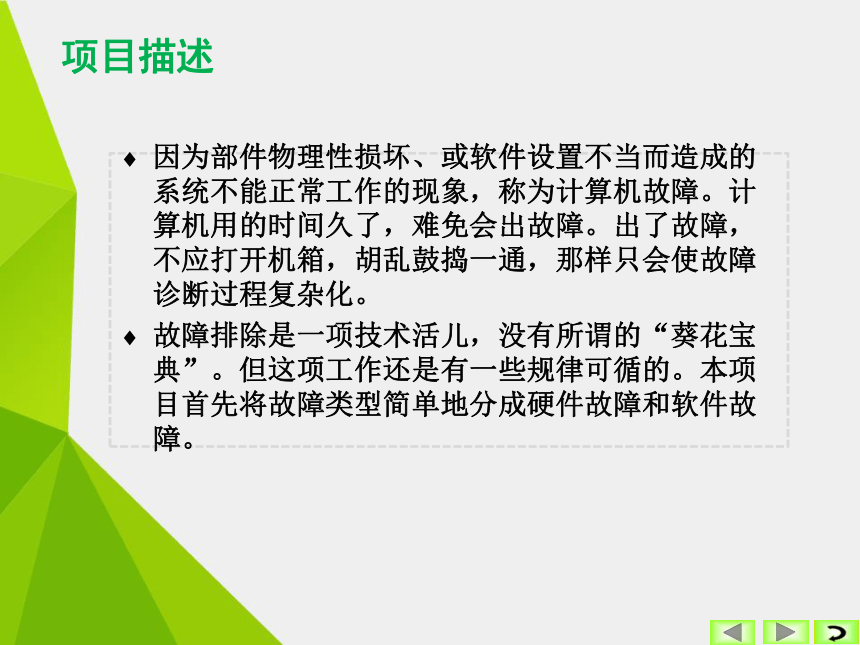

项目描述
因为部件物理性损坏、或软件设置不当而造成的系统不能正常工作的现象,称为计算机故障。计算机用的时间久了,难免会出故障。出了故障,不应打开机箱,胡乱鼓捣一通,那样只会使故障诊断过程复杂化。
故障排除是一项技术活儿,没有所谓的“葵花宝典”。但这项工作还是有一些规律可循的。本项目首先将故障类型简单地分成硬件故障和软件故障。
认识计算机故障的类型
能够熟练地诊断计算机故障
懂得用相应的方法诊断应用软件故障与系统软件故障
熟悉各种故障的解决方法

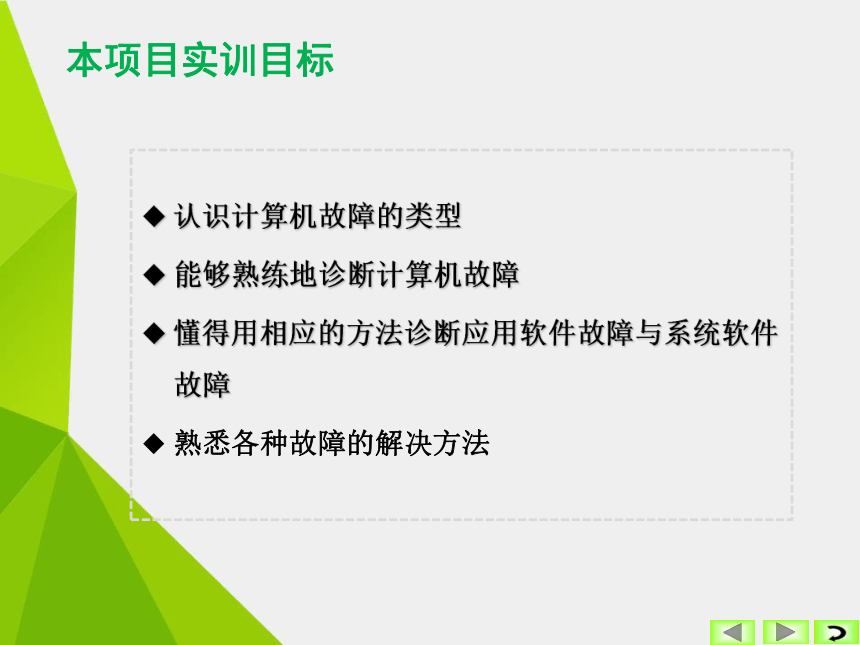

本项目实训目标

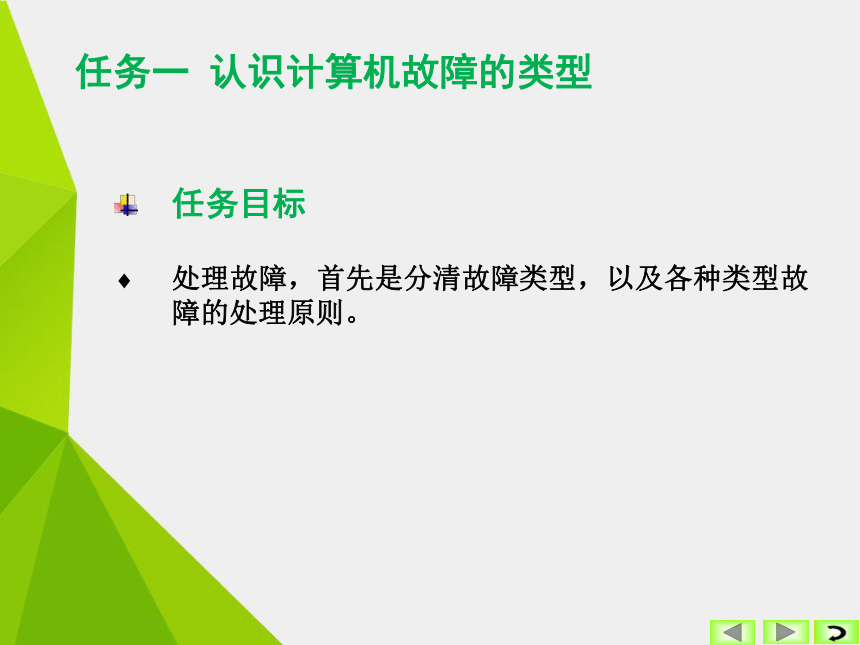

任务一 认识计算机故障的类型
任务目标
处理故障,首先是分清故障类型,以及各种类型故障的处理原则。

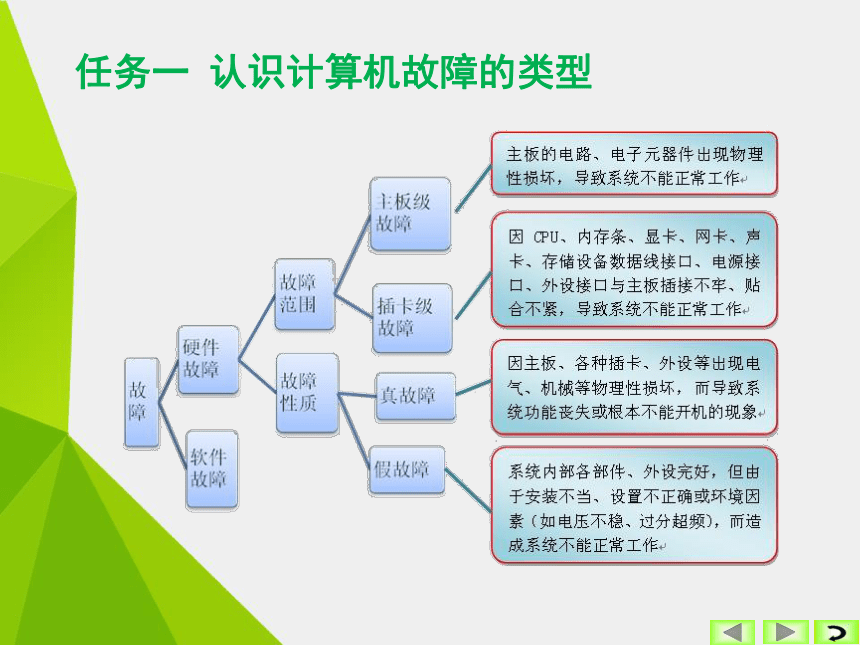

任务一 认识计算机故障的类型
任务一 认识计算机故障的类型

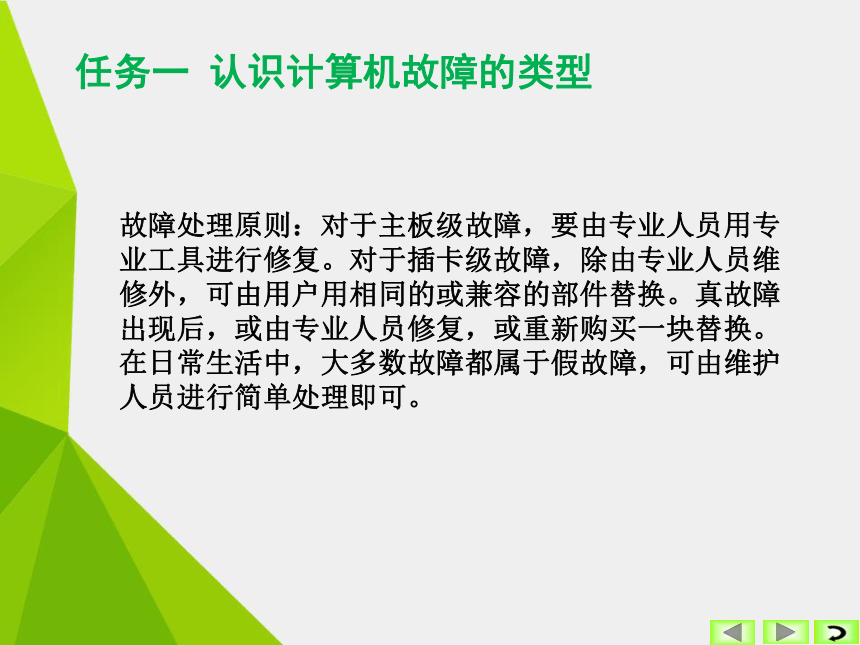

故障处理原则:对于主板级故障,要由专业人员用专业工具进行修复。对于插卡级故障,除由专业人员维修外,可由用户用相同的或兼容的部件替换。真故障出现后,或由专业人员修复,或重新购买一块替换。在日常生活中,大多数故障都属于假故障,可由维护人员进行简单处理即可。
任务二 故障初步诊断

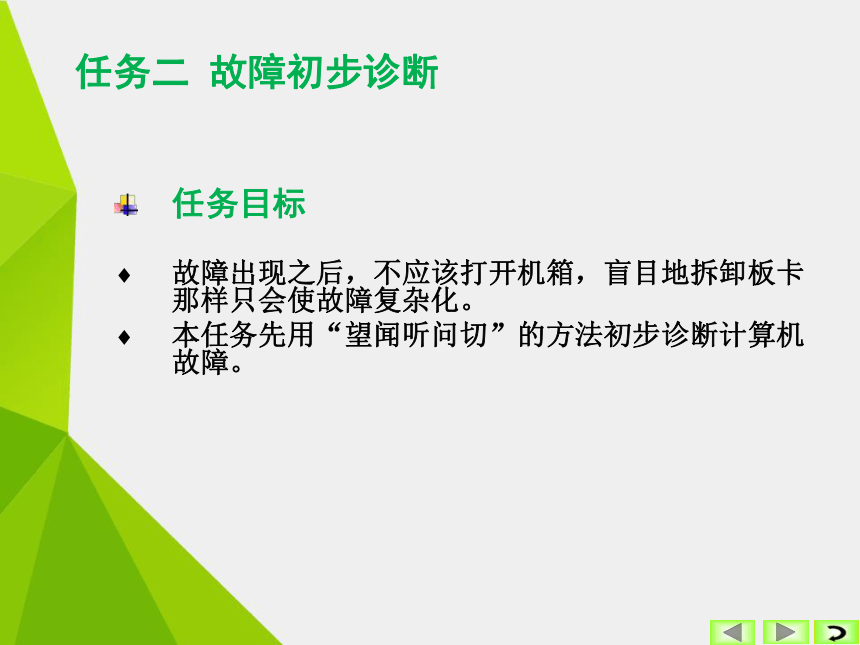

任务目标
故障出现之后,不应该打开机箱,盲目地拆卸板卡那样只会使故障复杂化。
本任务先用“望闻听问切”的方法初步诊断计算机故障。
任务二 故障初步诊断

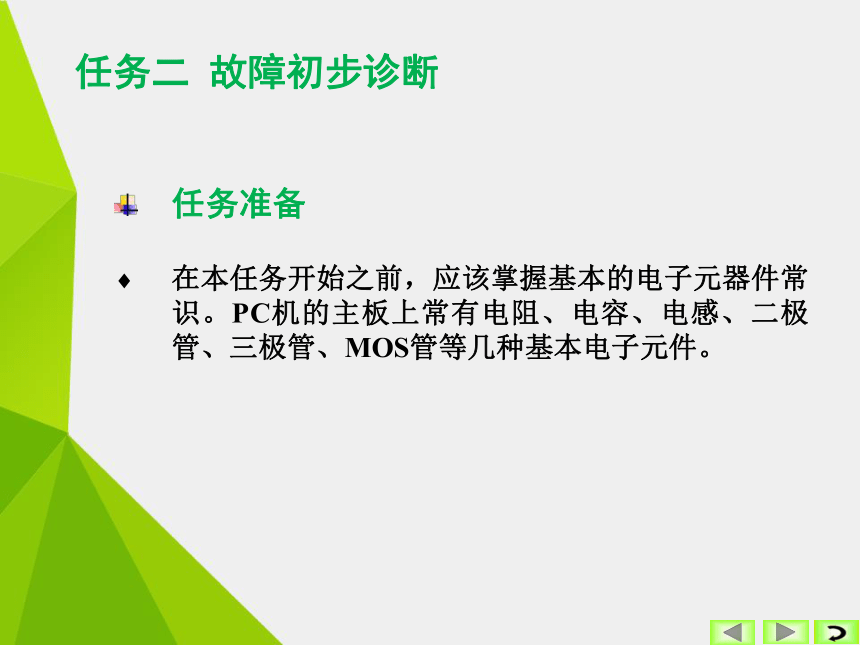

任务准备
在本任务开始之前,应该掌握基本的电子元器件常识。PC机的主板上常有电阻、电容、电感、二极管、三极管、MOS管等几种基本电子元件。
任务二 故障初步诊断

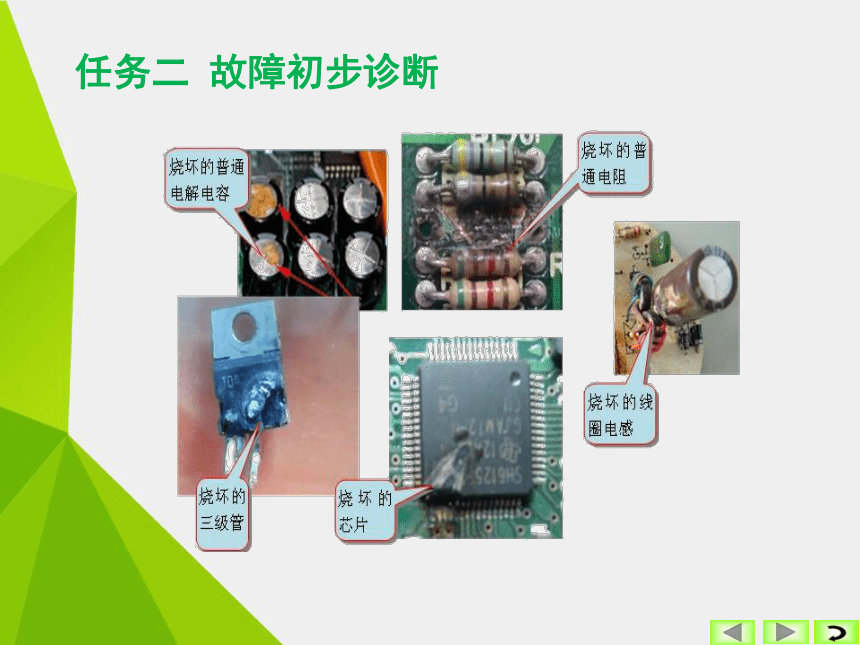

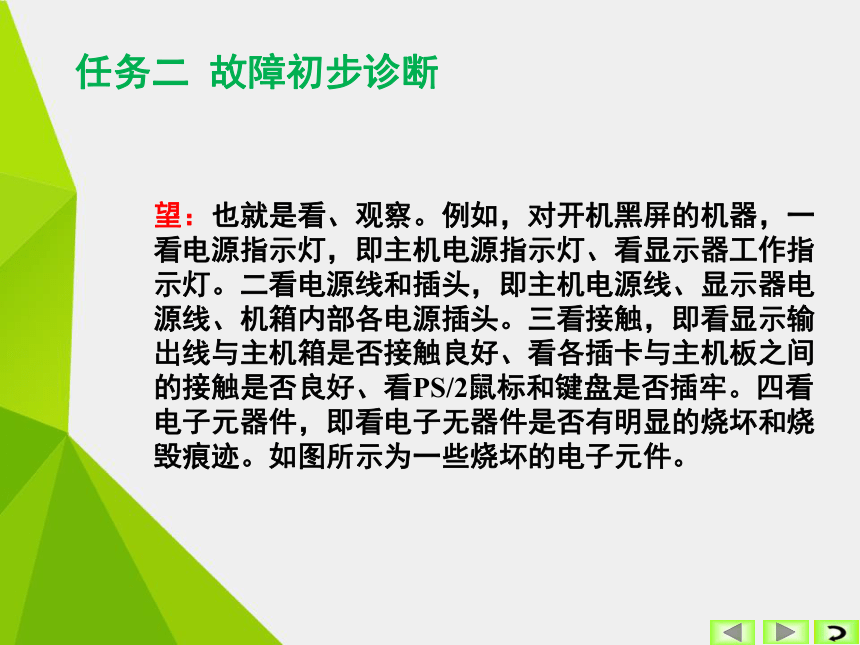

望:也就是看、观察。例如,对开机黑屏的机器,一看电源指示灯,即主机电源指示灯、看显示器工作指示灯。二看电源线和插头,即主机电源线、显示器电源线、机箱内部各电源插头。三看接触,即看显示输出线与主机箱是否接触良好、看各插卡与主机板之间的接触是否良好、看PS/2鼠标和键盘是否插牢。四看电子元器件,即看电子无器件是否有明显的烧坏和烧毁痕迹。如图所示为一些烧坏的电子元件。
任务二 故障初步诊断
任务二 故障初步诊断
闻:也就是依靠“嗅觉”来感知是否有部件被烧坏。电子元器件烧坏时,都有自己独特的味道。根据这些不同的气味,可判断出故障的大致范围。不过,这种方法仅对故障发生当时有效,隔断时间后,特殊的味道就消失了。
任务二 故障初步诊断
听:也就是用耳朵听开机过程中的异常响声。正常开机过程,机箱喇叭发出清脆的“嘀”声音,标志着关键检测通过(PC上电自检过程中的蜂鸣器发出的声音有其特殊的的含义,参见附录)。如果听到有规律的“滴——滴——滴”的声音(只有部分主板例外),那一定是内存条没有插好。如果听到“咔咔咔”的声,十有八九是硬盘出现问题了。开机时听到风扇吃力的转动声音(象飞机起飞前),可能是风扇页面上积尘太多。有些主板有侦测CPU风扇转速的功能,如果上面积存太厚也会产生异响导致停机。
任务二 故障初步诊断
问:也就是向用户询问故障前进行了哪些操作。如安装了哪些硬件、安装了哪些软件,调整了哪些设备。询问用户出故障时环境温度如何,有无电压的大幅跳变如果机器有“健康”卡片,调阅一下,看它有没有返修过,或修过哪些地方等等。
任务二 故障初步诊断
切:也就是用手摸、去感知部件的温度,并与正常温度相比较。比如某主机已经加电,但黑屏,用手摸主板的供电模块,异常的发烫,几乎可以肯定该模块已经烧掉了。在夏天,机箱外壳很热,内部散热不良,CPU检测到较高的环境温度后,有可能自动停机。
任务三 查看上电自检信息训练
任务目标
PC加电时,用户如果不按(暂停)键,屏幕信息一闪而过,普通用户几乎感觉不到有什么特别之处。但是,开机时屏幕显示的自检信息是有一定规律的,有经验的技术员会利用这些自检信息,分析故障的原因。
任务三 查看上电自检信息训练
任务准备
一台能启正常工作的计算机。
任务三 查看上电自检信息训练
上电自检,也叫POST(Power On Self Test),是PC接通电源后,系统对几乎所有硬件自我检查的例行过程。
上电自检的过程大致为:加电→CPU→ROM BIOS→系统时钟→DMA控制器→64KB 上位内存→IRQ中断→显卡等等各个组件进行严格测试,这个过程称之为关键性检测。任何关键性部件有问题,计算机都将处于挂起状态,直观现象为黑屏,蜂鸣器没有声音,显示器电源指示灯保持不变。
任务三 查看上电自检信息训练
之后,再检测内存、I/O口、软硬盘驱动器、键盘、即插即用设备、CMOS设置部分,并在屏幕上显示各种信息或错误报告。这期间检测到的故障,称为非关键性故障。
任务三 查看上电自检信息训练
此时如果有不正常的设备或设置,就会在相应的检测部位停下来并报告错误信息,提示用户下一步的操作。如图所示:
检测到的显示设备信息
任务三 查看上电自检信息训练
检测到的错误报告
检测到的CPU、内存、存储设备接口等信息
提示用户下一步的操作
BIOS版本
任务三 查看上电自检信息训练
如果上电自检过程结束,且没有致命错误,ROM BIOS程序将依次搜寻CMOS参数中的启动设备顺序,直到找到有效的驱动器,读入操作系统引导记录(Boot Record),并将系统控制权交与引导记录,由它负责启动操作系统。
请打开电源,迅速按下键 ,并作记录。
任务四 利用上电自检信息诊断系统软件故障
任务目标
“无效系统磁盘”故障是典型的系统软件故障,在机房、网吧、家庭用户中广泛存在。如图所示 :
出现上述错误的原因:引导记录找不到可以引导的系统,系统可能位于光盘的安装文件中,也可能位于硬盘中或其他可移动磁盘中。一般而言,用户会将系统装入到硬盘中,并引导进入桌面。本任务从BIOS自检信息和BIOS系统设置两个方面,一步步观察,逼近故障的根源。
任务四 利用上电自检信息诊断系统软件故障
任务准备
有启动错误,但可排除的主机。训练前,也可由教师在学生机上预置系统软件错误。
任务四 利用上电自检信息诊断系统软件故障
开机,迅速按键,观察自检信息中的IDE设备信息,并作记录。
打开机箱,观察,并作记录。
按屏幕提示,进入BIOS系统,观察,并作记录。
任务五 用主板诊断卡“助诊”训练
任务目标
主板诊断卡也叫“POST卡”或“Debug卡”,POST是“上电自检”的英文缩写。它的工作原理是,将BIOS程序内部自检的结果以代码的形式显示出来如果代码停止不动,就可以将此代码与特定的POST代码表相比对,查看故障的出处。
本任务就介绍主板诊断卡的使用方法。
任务五 用主板诊断卡“助诊”训练
任务准备
正常工作的主机一台。不能启动的主机一台。两相对比。
主板诊断卡一张。如图所示为台式机4位数码管主板诊断卡。如图所示为mini-PCIE接口的2位数码管笔记机主板诊断卡。不管是哪种卡,均由数码显示管、金手指接口、指示灯等几部分组成。
任务五 用主板诊断卡“助诊”训练
台式机专用传统主板诊断卡
代表上一次检测显示的代码(16进制值表示)
任务五 用主板诊断卡“助诊”训练
台式机专用传统主板诊断卡
指示灯:左边四个分别用于检测-12V、+12V、+5V、+3.3V电源。这四个LED灯应该足够亮,否则表明开关电源输出不正常,或者是主板对电源短路或开路。右边四个为状态指示灯,标记为CLK、IRDY、FRAME、RESET。CLK灯为时钟灯,正常为常亮。
任务五 用主板诊断卡“助诊”训练
台式机专用传统主板诊断卡
代表ISA插槽金手指。
任务五 用主板诊断卡“助诊”训练
台式机专用传统主板诊断卡
代表PCI插槽金手指。
任务五 用主板诊断卡“助诊”训练
台式机专用传统主板诊断卡
代表本次检测显示的代码(16进制值表示)。如果当前检测项目正常,则数码管上的数字几乎无法分辨就很快跳过。如果当前检测项目不正常,则数码管上的数字就是出错代码,对照POST代码表很快就能查清故障源。
任务五 用主板诊断卡“助诊”训练
对于能正常工作的主机,关电,打开机箱,找到空闲的PCI插槽,插入主板诊断卡,打开主机电源,仔细观察指示灯和数码管的显示,待不再走码时,参照前面的作记录。
根据你操作的主机,按以上流程操作,加电后,待不再走码时,作相关记录。
根据上表中的“本次代码”,查主板BIOS厂商提供的POST代码表,尝试分析故障的出处。
任务六 板卡级故障诊断排除方法
任务目标
“最小系统法”、“逐步添加/移除法”、“替换法”是维修技师常用来确认故障源的主要方法。对于板卡级的故障原因,判断准确率十分高。本任务就学习这些方法的原理,应用范围。
任务六 板卡级故障诊断排除方法
最小系统法
硬件最小系统由ATX电源、主板、CPU、内存及显卡组成。最小系统法的原理是充分利用蜂鸣器发出的声音。连接主板电源及机箱上的小喇叭线(Speaker线),开启电源,如果听到了“嘟”的一声,就说明上述几个部分没有问题,屏幕上将显示自检信息。如果没有,就可以判断出故障就出在这几个部分上面。
逐步添加/移除法
如果上一步的最小系统通过了检测,就在此基础上,每次向系统添加一个部件,查看故障现象是否消失。如果故障重现,就可以确诊故障的根源了。
与此相反,在完整系统的基础上,逐一拔除部件,看故障现象是否消失。如果消失,则拔除的部件就是故障的根源了。
替换法
替换法的原理是用好的部件去替换可能出问题的部件,如果故障现象消失,则被替换的部件就是故障的根源了。替换法在实践中用得最多,尤其是在机房,可供替换的部件众多,只需要在正常工作的机器上拆下一个部件替换故障机上对应的部件,就可以迅速判断出故障的根源了。此法的局限性在于,要求维修者凭经验预先判断可能出故障的部件,否则会消耗大量的时间。
任务七 综合运用:开机黑屏故障诊断训练
任务目标
黑屏故障对于初学者而言,往往手足无措,不知从哪里着手。本任务综合运用前面介绍的几种诊断方法,逐步逼近故障产生的根源。
任务七 综合运用:开机黑屏故障诊断训练
任务准备
故障机一台。建议由教师演示,学生观察并记录
4位主板诊断卡,泡沫塑料,十字螺丝刀等装机工具。
任务七 综合运用:开机黑屏故障诊断训练
初诊方法。用“望、闻、听、问、切”五招,缩小故障原因范围。请在表格中记录。
拔掉所有插卡,拔掉外存储设备,构建最小系统。请在表格中记录。
助诊记录
任务八 用万用表“助诊”训练
任务目标
万用表是最基本的测试仪表,用途广泛,价格也不贵,使用方法比较简单,是维修工程师必学之入门级工具。
本任务以填表格的方式,要求完成电阻值、二极管、ATX电源电压值的检测任务。
任务八 用万用表“助诊”训练
任务准备
课前教师为学生准备万用表一台。电阻器、电容器、电感器、二极管、三极管各若干只。ATX电源一台。
任务八 用万用表“助诊”训练
任务八 用万用表“助诊”训练
①测量电阻值
测量电阻值时,红表笔和黑表笔跨接在电阻两端即可,填写表格:
②测量电源电压
打开电源,打开机箱,找到一个空闲的D型插头(如图所示)。黑笔插入黑色线插孔,红笔根据需要插入测量孔1和4,填写表格:
③二极管及通断测试
先将黑表笔插头插入COM插孔,红表笔插头插入V/Ω插孔,然后将功能开关置于二极管档(蜂鸣器档),将两表笔连接到被测二极管管脚,显示器将显示二极管压降的mV值。将两支表笔交换,观察二极管压降的mV值。从而确定二极管的极性。
④测电容
某些万用表具有测量电容的功能,其量程分为2000p20n、200n、2μ和20μ五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔,选取适当的量程后就可读取显示数据。请测试教师为你准备的电容,填写表格 。
知识链接
测量电压时,应将数字万用表与被测电路并联。测电流时应与被测电路串联,测直流量时不必考虑正负极性。
如预先估计值不足,导致满量程时,仪表仅在最高位显示数字“1”,其它位均消失,这时必须应选择更高的量程。
知识链接
如果无法预先估计被测电压或电流的大小,则应先拨至最高量程挡测量一次,取得的读数只是初步值应再将量程拨至最佳位置,再取得精确值。
当误用交流电压挡去测量直流电压,或者误用直流电压挡去测量交流电压时,显示屏将显示“000”,或低位上的数字出现跳动。
测量完毕,应将量程开关拨到最高电压挡,并关闭电源。
任务九 用假负载“助诊”训练
任务目标
电脑技术员借助于万用表,能够判断电容、电阻电感、二极管三极管、场效应管(MOS管)等元器件的质量和好坏,能够测量元件工作电压和工作电流。但像CPU这样的核心部件,它所需要的工作电压是很严格的,并且不只一种。如果万用表来检测工作电压,就非常不方便了。假负载是维修主板必备的工具。本任务以Intel P4 CPU假负载为例,介绍假负载的使用方法。
任务九 用假负载“助诊”训练
任务准备
主机加电。数字式万用表一台。示波器一台。
Intel 478结构主板至少三块,该主板比较陈旧,在很多单位的机房中都有。
Intel-P4 478假负载一块。如图所示。它安装在CPU插座上(注意图中白色方块对应真CPU的安装缺口)。
任务九 用假负载“助诊”训练
CPU插座需提供以下几个关键电压:1个核心电压(1.75 V)、1个复位电压、1个时钟信号电压、1个PG信号电压(>1.25 V)、参考电压(0.8-1.2V)。
测试前,把数字式万用表的档位置于直流电压档,量程20V。
黑表笔插头接COM口,红表笔插头接V/Ω口。
黑表笔指向主板上的空余固定孔位(或螺钉)处不动(相当于负极,接地)。红表笔指向假负载上的测试关键点(焊点),看屏幕读数。
请根据您的假负载,边测试边填写下表。
任务十 用打阻值卡“助诊”训练
任务目标
扩展板卡、内存条是通过主板总线上的接口——插槽来接入到硬件系统的。主板总线故障检测都是通过主板上的PCI扩展插槽、PCI-E插槽、AGP显卡专用插槽、DDR各代内存插槽等来进行的。金属接触点都在槽内,且数量众多,不便于用万用表测试。打阻值卡也是PC维修技术员查找总线故障的常用工具之一,本任务以内存DDR槽的专用打阻值卡的使用为例,介绍测试方法。
任务十 用打阻值卡“助诊”训练
任务准备
主板,带DDR2内存插槽。
数字式万用表一台。
DDR打阻值卡一块。如图所示:
任务十 用打阻值卡“助诊”训练
如图所示为安装好后的主板和打阻值卡:
任务十 用打阻值卡“助诊”训练
数字式万用表打到二极管档(或蜂鸣器档)。红表笔接触地,黑表笔指向测试点位。
首先测试AD线(数据地址线)点位,在草稿纸上记录。然后将最大值和最小值分别填写到表格中系统总线6个点位和时钟线2个点位的测试方法依此类推
回顾与总结
知识技能与结构
诊断与排除系统故障
知识
技能
素养
计算机故障分类,故障处理原则
电子元器件常识
用“望闻听问切”初诊方法缩小故障原因范围
识别上电自检的过程和屏幕显示信息
关键性检测
非关键性检测
借用上电自检信息解决系统软件故障
上电自检过程
主板诊断卡工作原理
用最小系统法、主板诊断卡定位主板故障源
用添加/移除法定位板卡级故障
用替换法定位板卡级故障
用万用表测试元器件参数
万用表使用常识
假负载工作原理
用假负载检测CPU主要关键电压
假负载工作原理
用打阻值卡诊断总线故障
耐心细致
分析能力
善于学习前人经验
安全保护意识
规范操作意识
职业分析
电脑技术员是各企事业单位不可少的岗位,系统维护工作是日常工作之一。下面是某公司电脑技术员的入职要求(节选):
职业素质 知识和技能
对客户热忱,有礼貌,有一定亲和力。 愿意倾听客户诉求。能忍受客户抱怨。 及时帮客户解决问题。 熟练掌握Windows操作系统的主要功能。
熟练使用系统维护的工具软件。
实例一
Thank you!
