2022年黑龙江省各地中考物理模拟题选编
第16章 欧姆定律 练习题
一、选择题（本大题共10小题）
1．（2022·黑龙江大庆·一模）如图，R1 =8Ω，变阻器R2阻值的变化范围为0 ~ 10Ω，电源电压6V，电流表量程0 ~ 0.6A，电压表量程0 ~ 3V，为了使电流表和电压表能安全工作，变阻器接入电路中的电阻值变化范围是（　　）
A．0 ~ 10 B．2 ~ 8 C．0 ~ 2 D．2 ~ 10
2．（2022·黑龙江大庆·模拟预测）如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1=R2，电压恒定的电源。当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表A0、A1、A2的电流将发生变化，其变化量的大小（绝对值）分别为ΔI0、ΔI1、ΔI2；电阻R0、R1、R2两端的电压也发生变化，其变化量的大小（绝对值）分别为ΔU0、ΔU1、ΔU2。则下列说法中正确的是（　　）
A．ΔU0＞ΔU1=ΔU2 B．ΔI0＞ΔI1=ΔI2
C．ΔU0=ΔU1＞ΔU2 D．ΔI0=ΔI1＜ΔI2
3．（2022·黑龙江齐齐哈尔·二模）如图甲，当开关S从2转到1时，根据电流表和电压表对应的示数，坐标中描绘了相对应的点，如图乙，有关判断正确的是（ ）
A．电源电压为8V B． R2的阻值为
C． R1的阻值为 D．S接2时通过R2的电流为

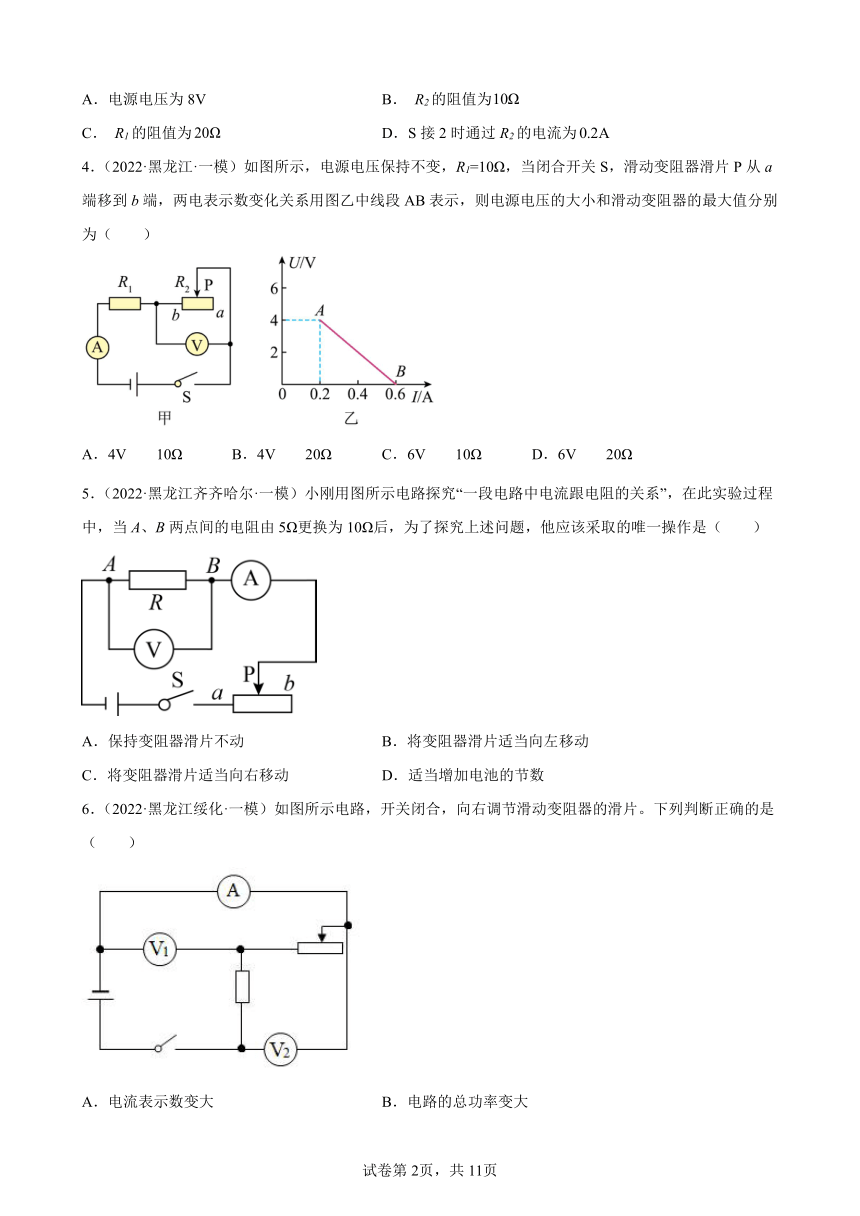

4．（2022·黑龙江·一模）如图所示，电源电压保持不变，R1=10Ω，当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙中线段AB表示，则电源电压的大小和滑动变阻器的最大值分别为（　　）
A．4V 10Ω B．4V 20Ω C．6V 10Ω D．6V 20Ω
5．（2022·黑龙江齐齐哈尔·一模）小刚用图所示电路探究“一段电路中电流跟电阻的关系”，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（　　）
A．保持变阻器滑片不动 B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动 D．适当增加电池的节数
6．（2022·黑龙江绥化·一模）如图所示电路，开关闭合，向右调节滑动变阻器的滑片。下列判断正确的是（　　）
A．电流表示数变大 B．电路的总功率变大
C．电压表V2与电压表V1示数之差变小 D．电压表V1与电流表A示数之比变小

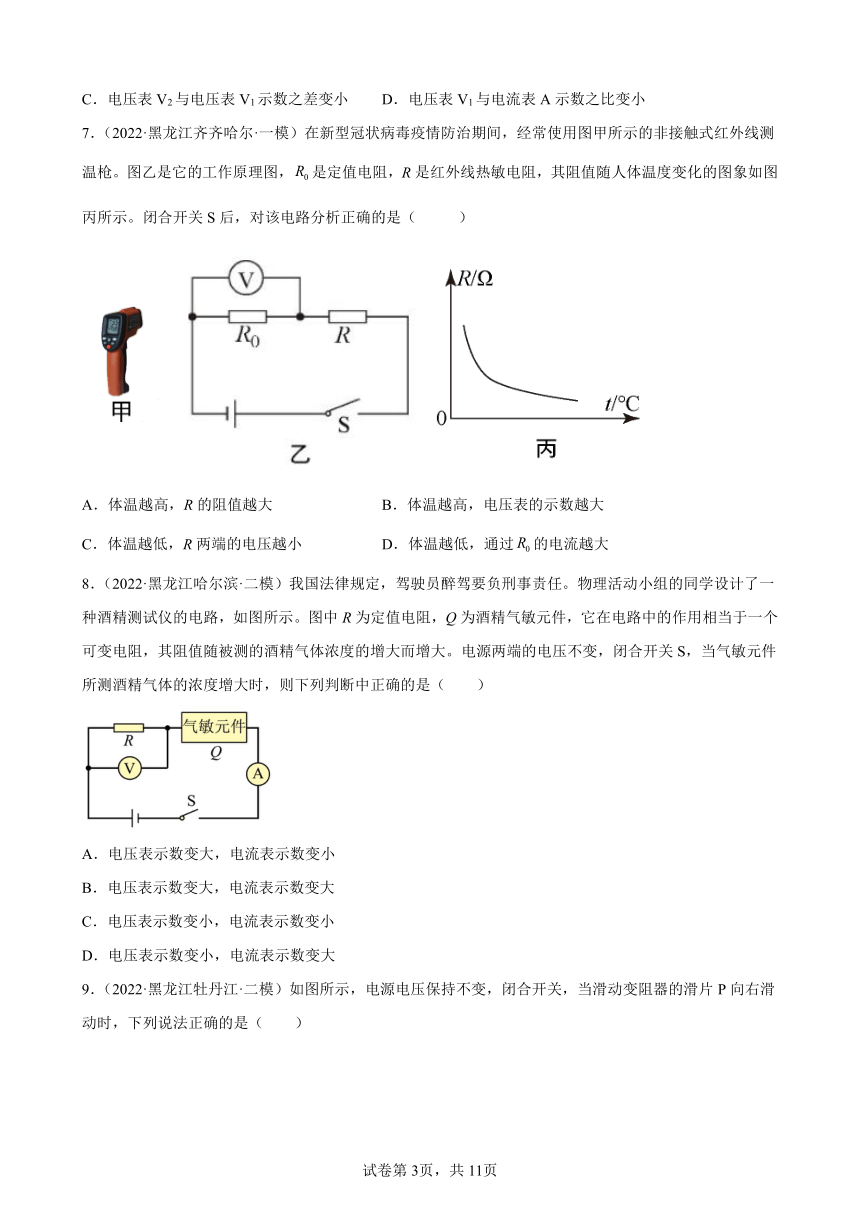

7．（2022·黑龙江齐齐哈尔·一模）在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。图乙是它的工作原理图，是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。闭合开关S后，对该电路分析正确的是（ ）
A．体温越高，R的阻值越大 B．体温越高，电压表的示数越大
C．体温越低，R两端的电压越小 D．体温越低，通过的电流越大
8．（2022·黑龙江哈尔滨·二模）我国法律规定，驾驶员醉驾要负刑事责任。物理活动小组的同学设计了一种酒精测试仪的电路，如图所示。图中R为定值电阻，Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
9．（2022·黑龙江牡丹江·二模）如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（　　）
A．电流表示数变小，电压表示数变小 B．电流表示数变小，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变大，电压表示数变大

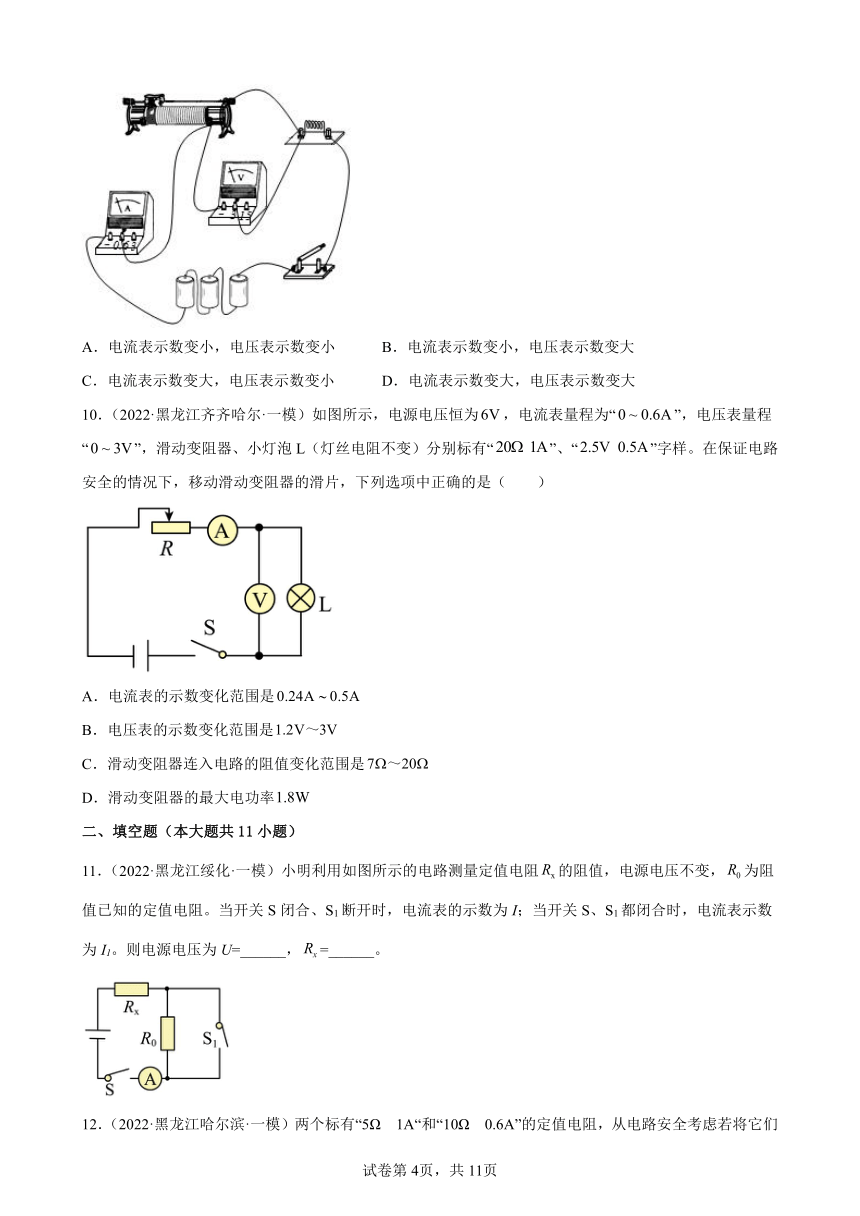

10．（2022·黑龙江齐齐哈尔·一模）如图所示，电源电压恒为，电流表量程为“”，电压表量程“”，滑动变阻器、小灯泡L（灯丝电阻不变）分别标有“”、“”字样。在保证电路安全的情况下，移动滑动变阻器的滑片，下列选项中正确的是（　　）
A．电流表的示数变化范围是
B．电压表的示数变化范围是
C．滑动变阻器连入电路的阻值变化范围是
D．滑动变阻器的最大电功率
二、填空题（本大题共11小题）
11．（2022·黑龙江绥化·一模）小明利用如图所示的电路测量定值电阻的阻值，电源电压不变，为阻值已知的定值电阻。当开关S闭合、S1断开时，电流表的示数为I；当开关S、S1都闭合时，电流表示数为I1。则电源电压为U=______，=______。
12．（2022·黑龙江哈尔滨·一模）两个标有“5Ω　1A“和“10Ω　0.6A”的定值电阻，从电路安全考虑若将它们串联起来使用时电源电压最多为___________V；若将它们并联时干路电流最大是________A。

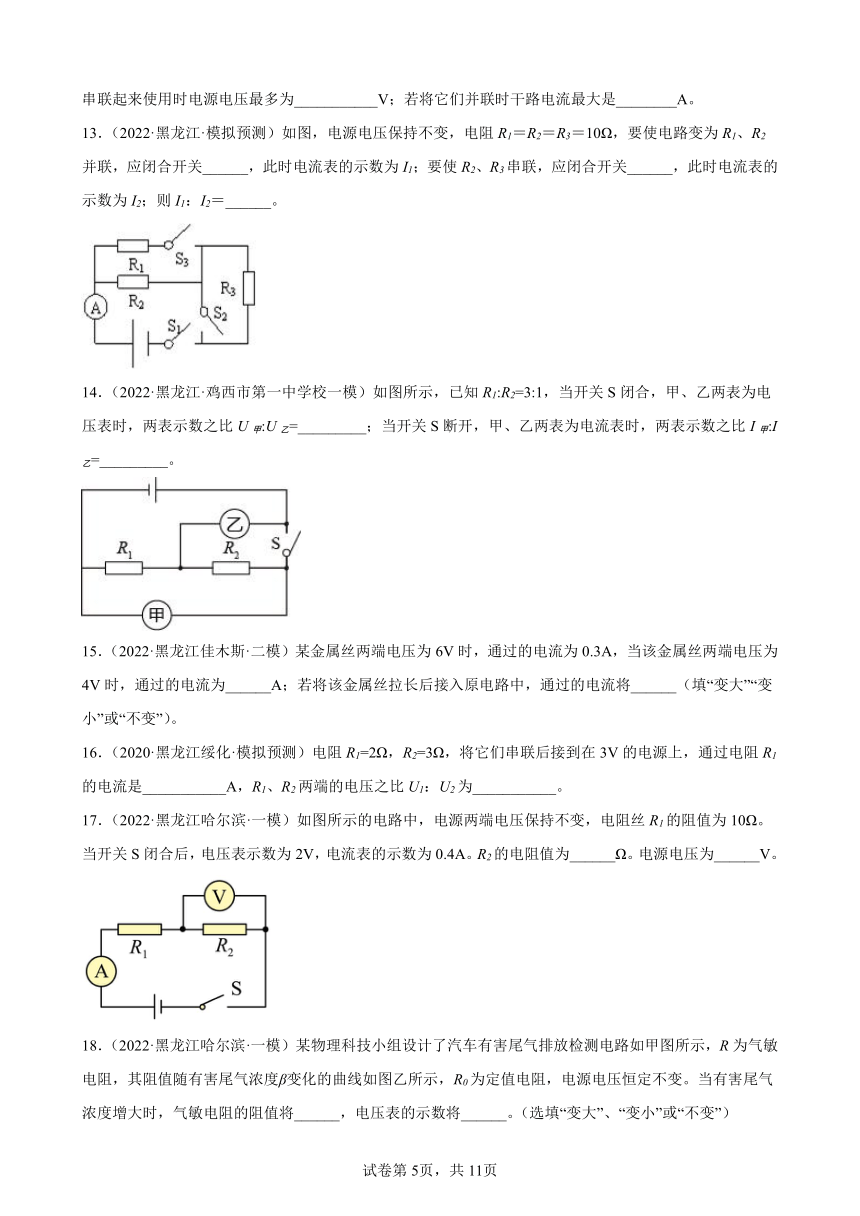

13．（2022·黑龙江·模拟预测）如图，电源电压保持不变，电阻R1＝R2＝R3＝10Ω，要使电路变为R1、R2并联，应闭合开关______，此时电流表的示数为I1；要使R2、R3串联，应闭合开关______，此时电流表的示数为I2；则I1：I2＝______。
14．（2022·黑龙江·鸡西市第一中学校一模）如图所示，已知R1:R2=3:1，当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲:U乙=_________；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲:I乙=_________。
15．（2022·黑龙江佳木斯·二模）某金属丝两端电压为6V时，通过的电流为0.3A，当该金属丝两端电压为4V时，通过的电流为______A；若将该金属丝拉长后接入原电路中，通过的电流将______（填“变大”“变小”或“不变”）。
16．（2020·黑龙江绥化·模拟预测）电阻R1=2Ω，R2=3Ω，将它们串联后接到在3V的电源上，通过电阻R1的电流是___________A，R1、R2两端的电压之比U1：U2为___________。
17．（2022·黑龙江哈尔滨·一模）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω。当开关S闭合后，电压表示数为2V，电流表的示数为0.4A。R2的电阻值为______Ω。电源电压为______V。
18．（2022·黑龙江哈尔滨·一模）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将______，电压表的示数将______。（选填“变大”、“变小”或“不变”）
19．（2022·黑龙江齐齐哈尔·二模）小明按照实验要求在课堂上探究电流和电阻的关系，电源电压保持 6 V 不变，分别将 5 Ω、10 Ω、15 Ω、20 Ω、25 Ω 的定值电阻 R 接入电路，测得通过各定值电阻的电流得到如图所示的图象，则实验中电压表的示数保持______不变；为完成整个实验，应该选取最大阻值不小于______的滑动变阻器。
20．（2020·黑龙江哈尔滨·三模）某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示。图中A为金属片，B为金属板，，是最大值为的滑动变阻器，电源电压为不变。则图中重力表应该用______（电流表电压表）；当称量物体重力达到最大值时， 与是______联，此时两端的电压为______。
21．（2022·黑龙江哈尔滨·模拟预测）如图所示，是某同学利用铅笔芯制作的调光灯，电源电压为6V保持不变。灯L有“4V 0.4A”字样，A为固定端，B为滑环，当B距A为2cm时，灯L正常发光，此时铅笔芯连入电路的电阻为__，当B距A为4cm时，电路中的电流为__A。
三、实验题（本大题共5小题）
22．（2022·黑龙江·鸡西市第一中学校一模）某学习小组在“探究通电导体中电流与电阻的关系”的实验中，小明连接了如图甲所示的电路（电源电压保持4.5V不变）。
（1）用笔画线代替导线将图甲实物电路连接完整（要求：滑动变阻器的滑片P向左移动，电路中电流变大，导线不得交叉）
（2）连接好电路，闭合开关，发现电压表示数接近于电源电压，电流表几乎无示数，则故障为定值电阻R______（填“短路”或“断路”）；
（3）图乙是小组根据测得的实验数据绘制的电流I随电阻R变化的图象，由图象可知R两端的电压为______V；当R的电阻由5Ω更换为时，闭合开关后，为使R两端的电压______（填“改变”或“不变”），滑动变阻器的滑片应向___________（填“左”或“右”）端滑动；若实验中R的阻值分别是、、，则滑动变阻器的阻值至少是______；
（4）通过数据，得到结论______。
23．（2022·黑龙江哈尔滨·一模）有一个阻值未知的定值电阻Rx（阻值6Ω~10Ω）和一个标有“0.3A”字样的小灯泡（阻值约为10Ω），要求测出Rx的阻值和小灯泡的额定功率。
（1）图甲是小明用伏安法测量Rx阻值的实物电路，电源电压恒为3V，滑动变阻器规格是“10Ω 2A”。
①甲图中有一根导线连接错误，请在该导线上画“×”，并在图上改正______（所画的导线不能交叉）；
②改正电路后，正确操作，当电压表示数为1.8V时，电流表的示数如图乙所示。则Rx阻值为______Ω。
（2）小涵利用图丙所示实物电路测出了小灯泡的额定功率。电源电压恒为5V，滑动变阻器规格是“20Ω 2A”请在空白处填上适当内容。
①断开S2，闭合S1，调节滑动变阻器，直到______；
②断开S1，小涵在M、N间接入一个元件后，正确操作可以完成测量任务。以下有两个元件：a.5Ω的定值电阻；b.规格是“0~999.9Ω”的电阻箱R0，请任选择两个元件中的一个，写出操作过程，测出小灯泡的额定功率______。（如需要可写出计算的思路）
24．（2022·黑龙江齐齐哈尔·模拟预测）小鹏在探究“通过导体的电流与导体两端电压的关系”时，电路如图甲所示，电源电压保持不变，R为定值电阻。
（1）请用笔画线代替导线，将图中的电路按甲图连接完整（要求导线不交叉）；( )
（2）连接电路时，开关应该处于___________状态，实验前滑动变阻器的滑片应位于___________（选填“A”或“B”）端。滑动变阻器的作用除了保护电路外，还起到了___________的作用；
（3）电路连接正确后，闭合开关，发现电压表有示数但电流表无示数，此时出现的故障可能是______（选填字母）。
A．滑动变阻器短路B．电流表断路C．电阻R短路D．电阻R断路
（4）排除故障后，小鹏又取了两个定值电阻，想利用这些器材继续探究“电压不变时，电流与电阻的关系”。实验中所用电阻的阻值分别为5欧、10欧、20欧，电源电压为6V，分别接入三个定值电阻，调节滑动变阻器的滑片，记录数据，得到了如图丙所示的图象。由图象可以得出结论：___________。
（5）上述实验中
①小鹏用的电阻做完实验后，保持滑动变阻器滑片的位置不变。接着把R换为的电阻接入电路，闭合开关，应向___________（选填“A”或“B”）端移动滑片，直至电压表示数为___________V时，读出电流表的示数。
②小鹏又把R换为的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，是因为___________，为完成整个实验，应该选取滑动变阻器___________（选填字母）。
A．“”B．“”C．“”
25．（2022·黑龙江齐齐哈尔·二模）小亮如图1做“测量小灯泡的电阻”的实验中：
实验次数 1 2 3
U/V 2.0 2.5 2.8
I/A 0.22 0.25 0.26
R/Ω
（1）实验原理是_______，在连接电路时滑动变阻器如图1所示，要移到端_______（选填“A”或“B”）；
（2）连好电路后，闭合开关，小亮发现所接的电路当电压表的示数增大时，灯泡反而变暗了，这可能是因为______；
（3）实验过程中，忽然小灯泡熄灭，电流表有示数，电压表无示数，则此故障的原因可能是_______；
（4）排除故障后，重新开始实验，小亮分别测出了小灯泡的几组电压和电流值，小亮从图3表数据中发现，小灯泡的电阻是变化的，请你解释电阻变化的主要原因是：_______。
（5）完成上述实验后，小亮设计了如图2测量定值电阻的阻值Rx，图中R0的阻值已知：
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx=_______；
②方案二的电路中，将S接到a时，读出电流表的示数I1；再将S接到b，读出电流表的示数I2；则电阻Rx的阻值表达式为Rx=_______。
26．（2022·黑龙江哈尔滨·模拟预测）在探究“电流与电阻的关系”实验中，实验室备了以下器材：电源（电压恒为4.5V）、电压表、电流表、滑动变阻器、开关、“5Ω、10Ω、15Ω、20Ω”的定值电阻各一个、导线若干。
实验次数 电阻R/Ω 电流I/A
1 5 0.6
2 10 0.3
3 15 0.23
4 20 0.15
（l）如图是小明实验组未连接好的电路，请将电路连接完整。
（2）正确连好电路后，闭合开关，小明发现电流表和电压表示数均为0，他将一根导线的一端接电源正极，另一端依次接触a、b、e、d各接线柱，当接触到d时，电压表开始有示数且为4.5V，电流表示数一直为0，经进一步检查，电流表、各条导线及各接线处均完好，则电路中可确定的故障有___________；
（3）问题解决后小明测得的四组数据如上表所示。由于操作不当，导致表中第_______次实验的数据出现错误，出错的原因是 ___________；小明及时纠正了错误，得出了正确的测量结果，通过数据分析他得出的实验结论是___________；
（4）请计算出小明实验中滑动变阻器连入电路的阻值范围是___________。
四、计算题（本大题共2小题）
27．（2022·黑龙江大庆·中考模拟）某物理兴趣小组设计了一个压力报警装置，工作原理如图所示．ABO为一水平杠杆，OA长120cm，O为支点，AB：OB=5：1；已知报警器R0的阻值为10，压力传感器R固定放置，R的阻值随所受压力F变化的关系如表所示．闭合开关S，水平踏板空载时，电压表的示数为2V；当水平踏板所受压力增大，电压表示数达到5V时，报警器R0开始发出报警信号．踏板、压杆和杠杆的质量均忽略不计．求：
F/N 0 5 10 15 20 25 30 …
R/ 45 34 24 18 14 12 10 …
（1）电源电压为多少？
（2）当报警器开始报警时，踏板设定的最大压力值为多少？
28．（2022·黑龙江哈尔滨·一模）如图甲是某种压力秤的电路原理示意图，电压表（量程为0~3 V）可对应显示压力的大小。已知R0＝100 Ω，电源电压U＝4.5 V保持不变，压力传感器R的阻值随所受的压力变化的图像如图乙所示。（设踏板的重力忽略不计）
(1)当一个重力大小为600 N的中学生站在压力秤上时，电压表的示数为多少？
(2)此时电路所消耗的总功率为多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．B
3．D
4．D
5．C
6．C
7．B
8．C
9．C
10．AC
11．
12． 9 1.5
13． S1、S2、S3 S1 4：1
14． 4：1 3：4
15． 0.2 变小
16． 0.6 2∶3
17． 5 6
18． 变小 变大
19． 2.5V 35Ω
20． 电压表 串 9
21． 5 0.3
22． 断路 3 不变 右 7.5 在电压一定时，流过导体的电流与导体的电阻成反比
23． 7.5 电流表示数为0.3A 见解析
24． 断开 A 改变导体两端电压 D 电压一定时，通过导体的电流与导体的电阻成反比 A 2 滑动变阻器的最大阻值过小 A
25． B 电压表并联在滑动变器两端 灯泡短路或电压表短路 小灯泡实际功率变大，灯丝温度升高电阻变大
26． 滑动变阻器开路（或cd间开路）和电阻R开路 3 没有控制电阻R两端电压与其它次实验相同 在导体两端电压相同时，通过导体中的电流与导体的电阻成反比 2.5Ω～10Ω
27．（1）11V（2）150N
28．(1)1.8 V。；(2) 0.081 W
答案第1页，共2页
答案第1页，共2页
