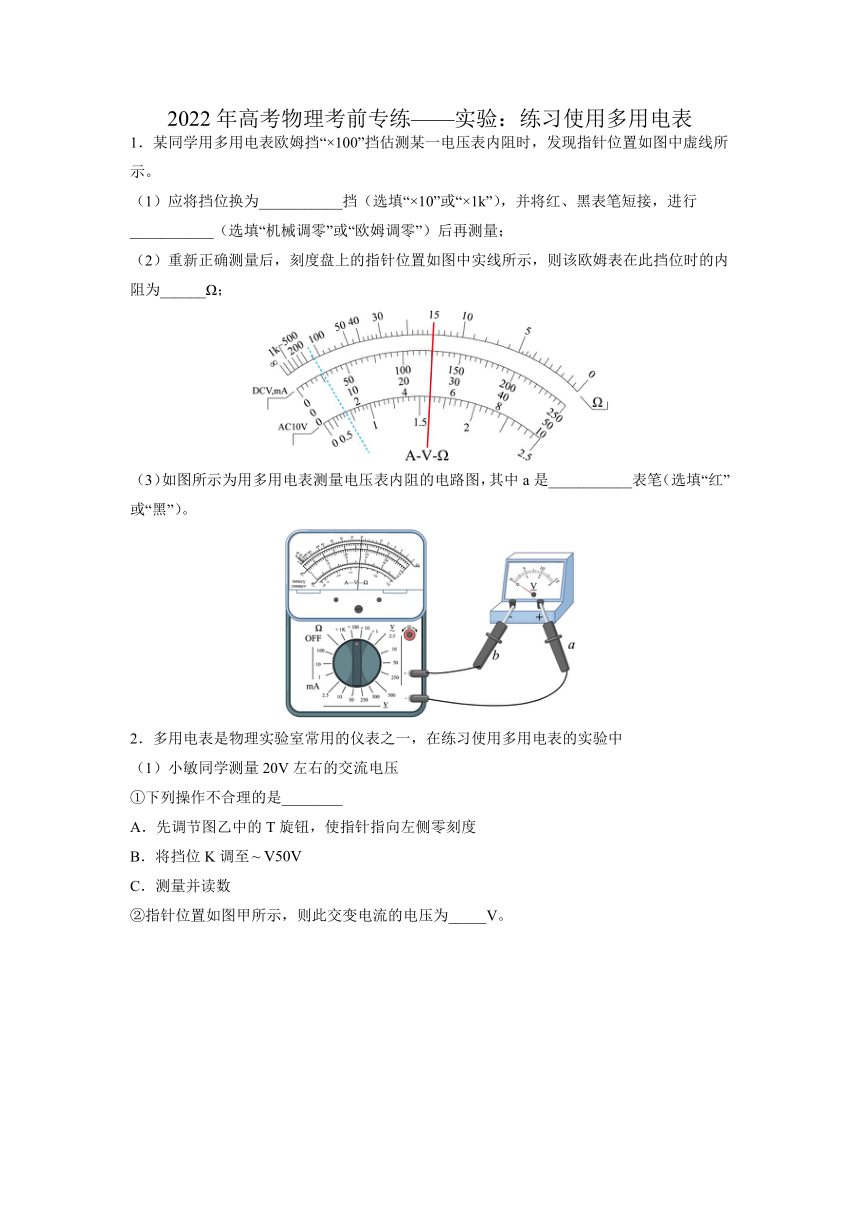

2022年高考物理考前专练——实验：练习使用多用电表
1．某同学用多用电表欧姆挡“×100”挡估测某一电压表内阻时，发现指针位置如图中虚线所示。
（1）应将挡位换为___________挡（选填“×10”或“×1k”），并将红、黑表笔短接，进行___________（选填“机械调零”或“欧姆调零”）后再测量；
（2）重新正确测量后，刻度盘上的指针位置如图中实线所示，则该欧姆表在此挡位时的内阻为______Ω；
（3）如图所示为用多用电表测量电压表内阻的电路图，其中a是___________表笔（选填“红”或“黑”）。
2．多用电表是物理实验室常用的仪表之一，在练习使用多用电表的实验中
（1）小敏同学测量20V左右的交流电压
①下列操作不合理的是________
A．先调节图乙中的T旋钮，使指针指向左侧零刻度
B．将挡位K调至
C．测量并读数

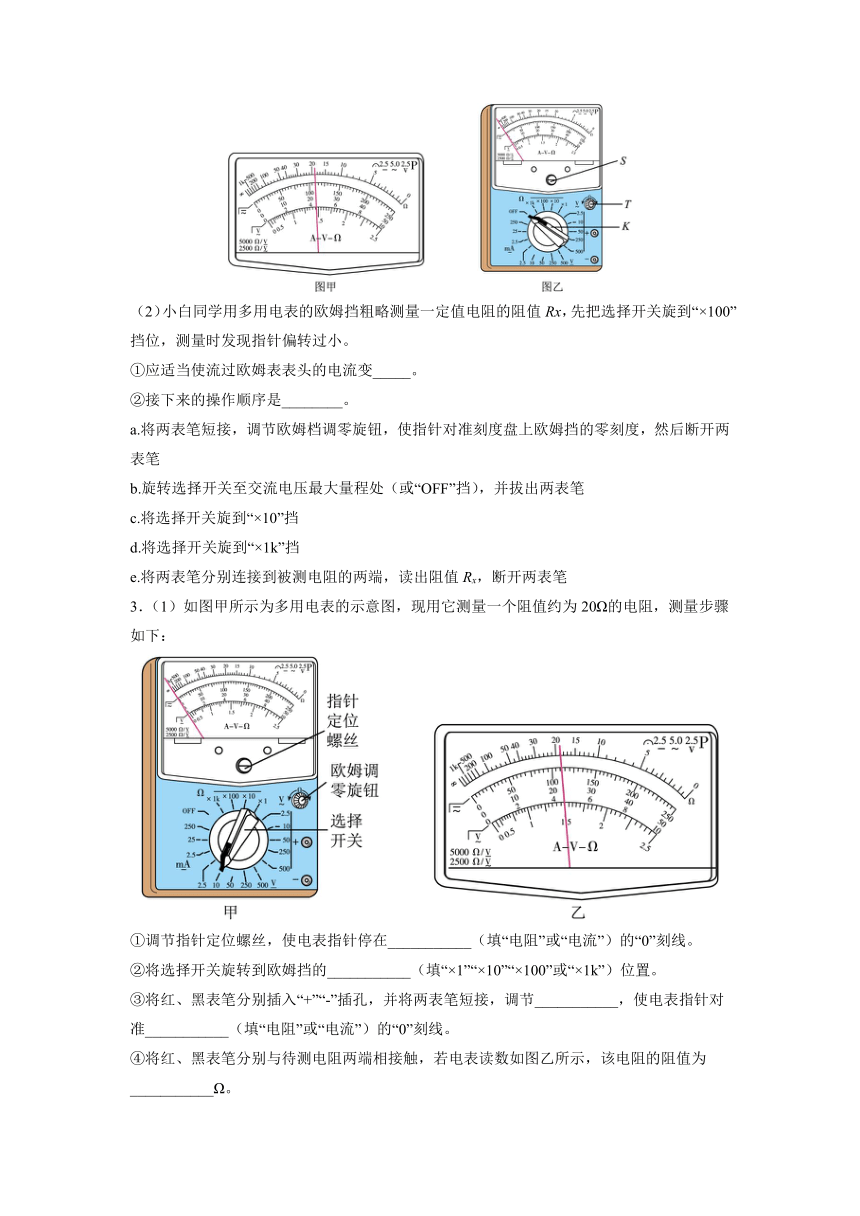

②指针位置如图甲所示，则此交变电流的电压为_____V。
（2）小白同学用多用电表的欧姆挡粗略测量一定值电阻的阻值Rx，先把选择开关旋到“×100”挡位，测量时发现指针偏转过小。
①应适当使流过欧姆表表头的电流变_____。
②接下来的操作顺序是________。
a.将两表笔短接，调节欧姆档调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，然后断开两表笔
b.旋转选择开关至交流电压最大量程处（或“OFF”挡），并拔出两表笔
c.将选择开关旋到“×10”挡
d.将选择开关旋到“×1k”挡
e.将两表笔分别连接到被测电阻的两端，读出阻值Rx，断开两表笔
3．（1）如图甲所示为多用电表的示意图，现用它测量一个阻值约为20Ω的电阻，测量步骤如下：
①调节指针定位螺丝，使电表指针停在___________（填“电阻”或“电流”）的“0”刻线。
②将选择开关旋转到欧姆挡的___________（填“×1”“×10”“×100”或“×1k”）位置。
③将红、黑表笔分别插入“+”“-”插孔，并将两表笔短接，调节___________，使电表指针对准___________（填“电阻”或“电流”）的“0”刻线。
④将红、黑表笔分别与待测电阻两端相接触，若电表读数如图乙所示，该电阻的阻值为___________Ω。

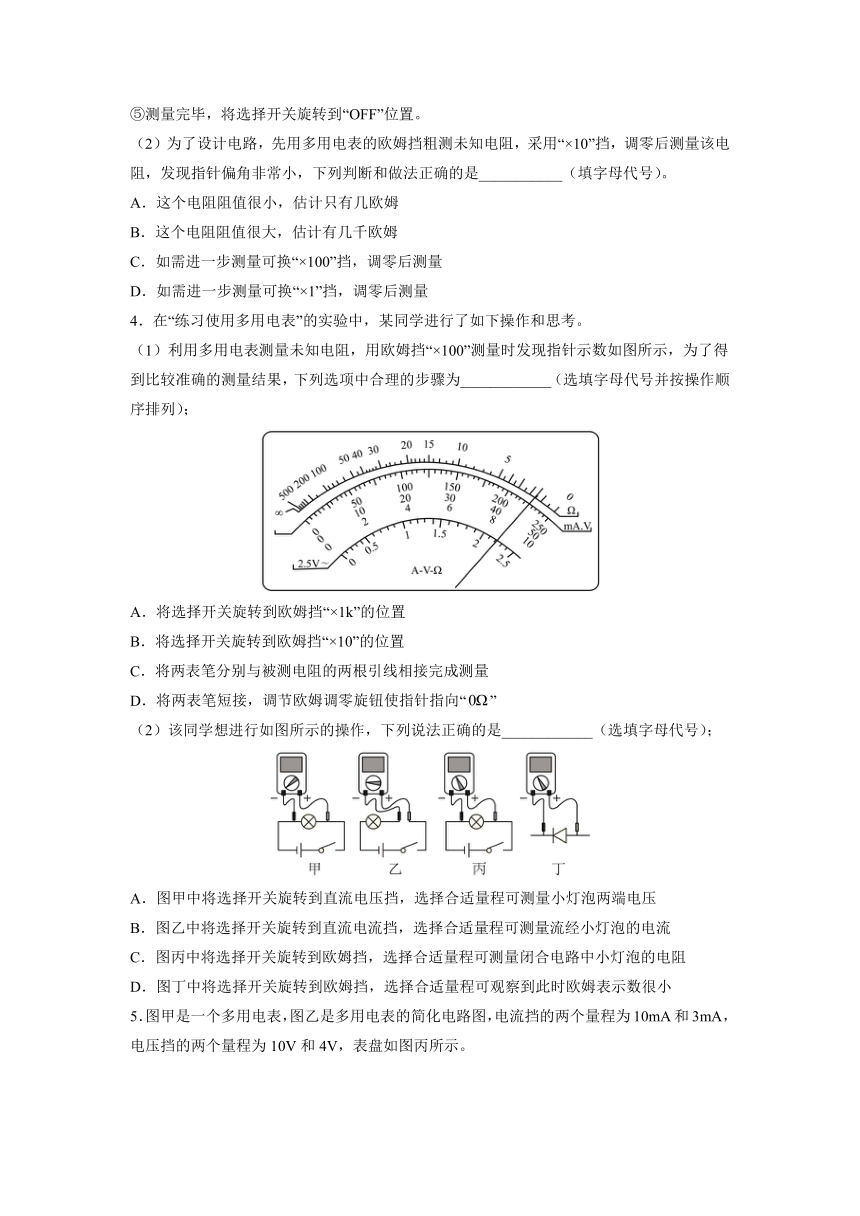

⑤测量完毕，将选择开关旋转到“OFF”位置。
（2）为了设计电路，先用多用电表的欧姆挡粗测未知电阻，采用“×10”挡，调零后测量该电阻，发现指针偏角非常小，下列判断和做法正确的是___________（填字母代号）。
A．这个电阻阻值很小，估计只有几欧姆
B．这个电阻阻值很大，估计有几千欧姆
C．如需进一步测量可换“×100”挡，调零后测量
D．如需进一步测量可换“×1”挡，调零后测量
4．在“练习使用多用电表”的实验中，某同学进行了如下操作和思考。
（1）利用多用电表测量未知电阻，用欧姆挡“×100”测量时发现指针示数如图所示，为了得到比较准确的测量结果，下列选项中合理的步骤为____________（选填字母代号并按操作顺序排列）；
A．将选择开关旋转到欧姆挡“×1k”的位置
B．将选择开关旋转到欧姆挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“”
（2）该同学想进行如图所示的操作，下列说法正确的是____________（选填字母代号）；
A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压
B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流
C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻
D．图丁中将选择开关旋转到欧姆挡，选择合适量程可观察到此时欧姆表示数很小
5．图甲是一个多用电表，图乙是多用电表的简化电路图，电流挡的两个量程为10mA和3mA，电压挡的两个量程为10V和4V，表盘如图丙所示。
（1）在测量电阻时，要用到图甲中的选择开关K和部件S、T。请完成下列测量步骤：
①旋动部件______，使指针对准电流的“0”刻度线。
②将K旋转到电阻挡适当的倍率位置。
③将插入“+”“－”插孔的两表笔短接，旋动部件______，使指针对准电阻的_____刻度线（选填“0”或“∞”）。
（2）对于图乙，下列说法正确的是______（请填写选项前面对应的字母）
A．A表笔应为黑表笔，B表笔应为红表笔
B．当选择开关K旋到“1”时，对应的是电流挡，量程为3mA
C．当选择开关K旋到位置“5”测量时，A表笔应接电势高的点
D．当选择开关K旋到位置“3”时是电阻挡。某同学测量一电阻时，由于粗心将红、黑表笔插反，这对最终的测量结果没有影响
（3）当图乙中的选择开关K旋到“3”时，内部电源电动势为4.5V.欧姆调零后，在A、B两表笔之间接入一个待测电阻，发现表头G刚好半偏，则A、B之间所接的电阻为______Ω，对应的倍率为______（选填“×1”、 “×10”、“×100”、“×1k”）。
6．如图甲所示是一多用电表的简化电路图。其表头满偏电流、内阻。多用表有两个电流挡，量程分别为0~10mA和0~1mA。已知，R3=4950。
（1）转换开关S接入___________（填“1”“2”“3”“4”“5”或“6”）端时，为较小量程的电流挡，正确测量时电流应从A表笔___________（填“流出”或“流入”）多用电表。

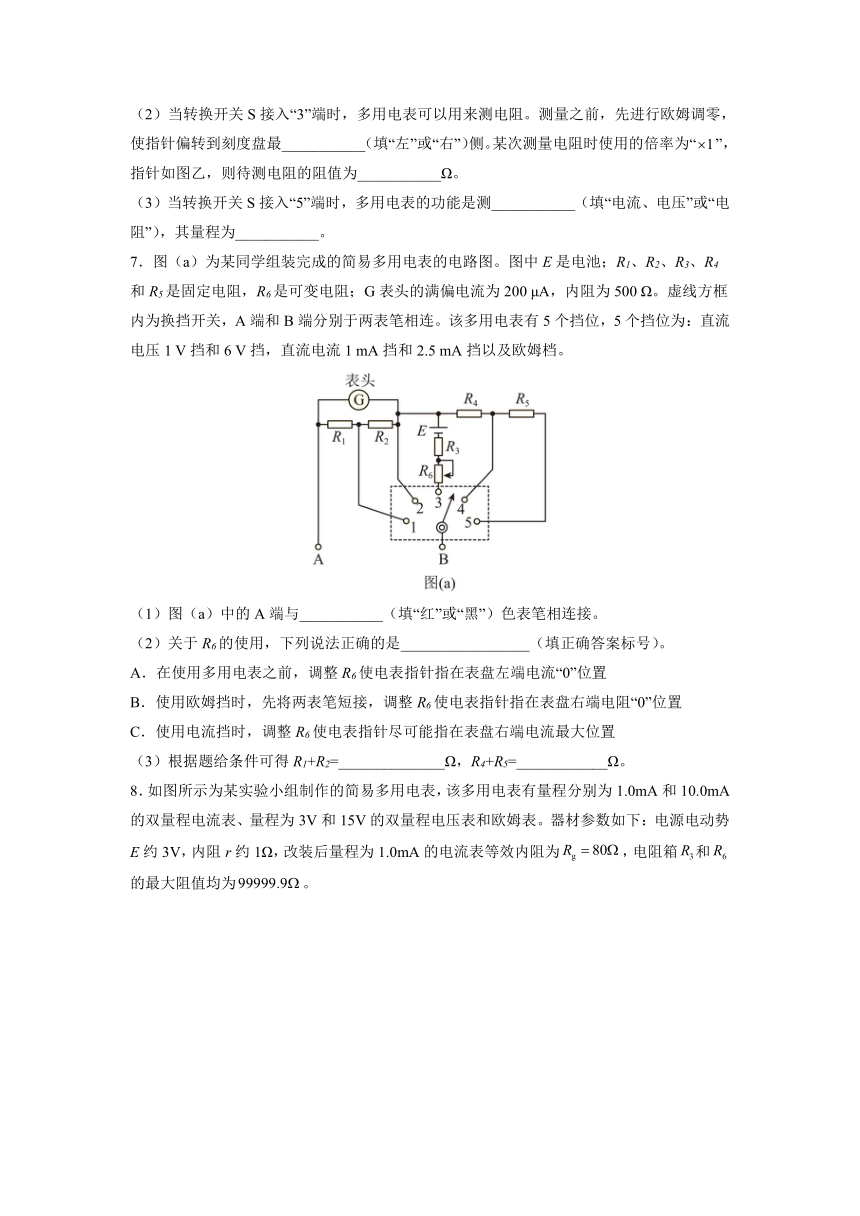

（2）当转换开关S接入“3”端时，多用电表可以用来测电阻。测量之前，先进行欧姆调零，使指针偏转到刻度盘最___________（填“左”或“右”）侧。某次测量电阻时使用的倍率为“”，指针如图乙，则待测电阻的阻值为___________Ω。
（3）当转换开关S接入“5”端时，多用电表的功能是测___________（填“电流、电压”或“电阻”），其量程为___________。
7．图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；G表头的满偏电流为200 μA，内阻为500 Ω。虚线方框内为换挡开关，A端和B端分别于两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和6 V挡，直流电流1 mA挡和2.5 mA挡以及欧姆档。
（1）图（a）中的A端与___________（填“红”或“黑”）色表笔相连接。
（2）关于R6的使用，下列说法正确的是_________________（填正确答案标号）。
A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置
（3）根据题给条件可得R1+R2=______________Ω，R4+R5=____________Ω。
8．如图所示为某实验小组制作的简易多用电表，该多用电表有量程分别为1.0mA和10.0mA的双量程电流表、量程为3V和15V的双量程电压表和欧姆表。器材参数如下：电源电动势E约3V，内阻r约1Ω，改装后量程为1.0mA的电流表等效内阻为，电阻箱和的最大阻值均为。
（1）该实验小组按图正确连接好电路，其中表笔A应为_______（填“红”或“黑”）表笔。
（2）选择旋钮接通_______（填“1”“2”“3”“4”或“5”）为量程是3V的电压表。
（3）选择旋钮接通3，表笔A、B短接，调整电阻箱的阻值，记录不同阻值和对应毫安表的示数I，当为2868.5时，毫安表示数为1.00mA；当为5818.5时，毫安表示数为0.50mA，根据上述数据可得电源电动势_______V，内阻_______。（保留3位有效数字）
（4）将选择旋钮接通3，将红、黑表笔短接，调节电阻箱的阻值，使电流表达到满偏，然后红、黑表笔分别接通的两端，指针指在表盘中央刻度，则此时_______。
9．某同学想测量一未知电阻的阻值，实验室备有下列器材∶
a.电流表G，量程为100 mA，内阻未知；
b.电阻箱R，阻值范围为0～999.9 Ω；
c.未知电阻；
d.干电池一节，电动势E=1.5V；
e.开关，红、黑表笔，导线若干。
（1）该同学利用上述器材成功地组装了一只简单的欧姆表，如图乙所示，将红、黑表笔短接进行调零，则在正确操作下，A为___（填“红”或“黑”）表笔。
（2）先将干电池、电流表、电阻箱和开关用导线串联，将电阻箱阻值调至最大后闭合开关，调节电阻箱，当它接入电路的阻值R1=28.0Ω时，此时电流表示数I=50.0 mA；再将此未知电阻串联接入电路，保持电阻箱的阻值不变，电流表指针指示位置如图甲所示，则该未知电阻的阻值=______Ω。（结果保留两位有效数字）
（3））若该欧姆表使用一段时间后电池电动势不变，内阻变大，但仍能调零，则电阻的测量结果与原来相比_____（填“偏大”、“偏小”或“无影响”）。
10．某同学想制作一个简易多用电表。实验室中可供选择的器材有：
电流表：量程为200、内阻为500Ω
定值电阻：阻值为125Ω
定值电阻：阻值为2.9kΩ
滑动变阻器：最大阻值5kΩ
直流电源：电动势1.5V，内阻0.5Ω
红、黑表笔各一支，开关，单刀多向开关，导线若干
该同学打算用电流表作表头，利用所给器材，该同学设计了如图所示的多用电表内部电路，请回答下列问题：
（1）图中A端与___________（填“红”或“黑”）色表笔相连接；
（2）若测量电压，则其量程为___________V；
（3）欧姆挡刻度盘的倍率设为“×100”，中央刻度值应标注数字为__________；
（4）若欧姆表的刻度盘按题（3）标度，实际由于电池老化电动势下降为1.4V，欧姆表仍可调零，正确操作后测得某一电阻阻值为2kΩ，则待测电阻真实阻值__________2kΩ。（填“大于”，“等于”或“小于”）
11．某实验小组为了探究多用电表的工作原理，设计了如图所示的电路，所用到的器材有：
A．干电池：电动势E及内阻r未知
B．电流表G：满偏电流，内阻
C．定值电阻R0
D．滑动变阻器R
E．电阻箱R1
F．电键及单刀双掷开关各一个，红、黑表笔各1支，导线若干
(1)当选择开关S2接b，开关S1闭合，此时多用电表为量程的电流表，则定值电阻R0的阻值为__________Ω。
(2)当选择开关S2接a，开关S1闭合：
①红、黑表笔短接，调节R使电表指针满偏；
②将电阻箱R1接在红、黑表笔之间，发现当电阻箱的阻值调节到时，可以使电流表G的指针指在处，则此多用电表中所用电源的电动势为__________V。
(3)当选择开关S2接，开关S1断开：
①红、黑表笔短接，调节R使电表指针满偏；
②将电阻箱R1接在红、黑表笔之间，当电阻箱的阻值调节到R1＇=__________Ω时，可以使电流表G的指针指在处。
(4)通过上述探究，下列关于欧姆表实现不同倍率转换的说法中正确的是__________。
A．开关S1断开时欧姆表倍率是开关S1闭合时欧姆表倍率的10倍
B．开关S1断开时欧姆表倍率是开关S1闭合时欧姆表倍率的100倍
C．开关S1闭合时欧姆表倍率是开关S1断开时欧姆表倍率的10倍
D．开关S1闭合时欧姆表倍率是开关S1断开时欧姆表倍率的100倍
12．某兴趣小组利用所学知识自制一个欧姆表，他们先利用题图所示电路测量：一只量程为100mA的电流表内阻，实验步骤如下：
①闭合，断开，调节滑动变阻器，使电流表达到满偏值mA；
②保持的滑片位置不变，闭合，调节电阻箱，使电流表的读数如题图所示，然后读出此时电阻箱的阻值为12.8Ω；（可认为电路总电流保持不变）
③计算出电流表内阻。
（1）步骤②中电流表示数为______mA，步骤③中电流表内阻为______Ω。
（2）题图为改装后的欧姆表电路示意图。电源电动势为2V、内阻很小可不计，S为单刀双掷开关，a、b为制作的两个挡位，其中一个是“ × 1”挡，另外一个是“ × 10”挡。可计算出定值电阻R为______Ω。（保留两位有效数字）
（3）现使用该自制欧姆表测一未知定值电阻的阻值，将开关S接到b处，完成欧姆调零后，在红黑表笔间接入时电流表指针在题图所示位置，计算出电阻为______Ω。
实验：练习使用多用电表参考答案
1． ×1k 欧姆调零 15k##15000##1.5×104 黑
2． A 22 大 daeb
3． 电流 ×1 欧姆调零旋钮 电阻 19 BC
4． BDC AB
5． S T 0 CD 1500
6． 2 流入 右 19.0 电压 0～2.5V
7． 黑 B 125 5900
8． 黑 4 2.95 1.50 2950
9． 黑 7.5 无影响
10． 红 3 15 小于
11． 1 9 4500 B
12． 80 3.2 0.36 0.5
