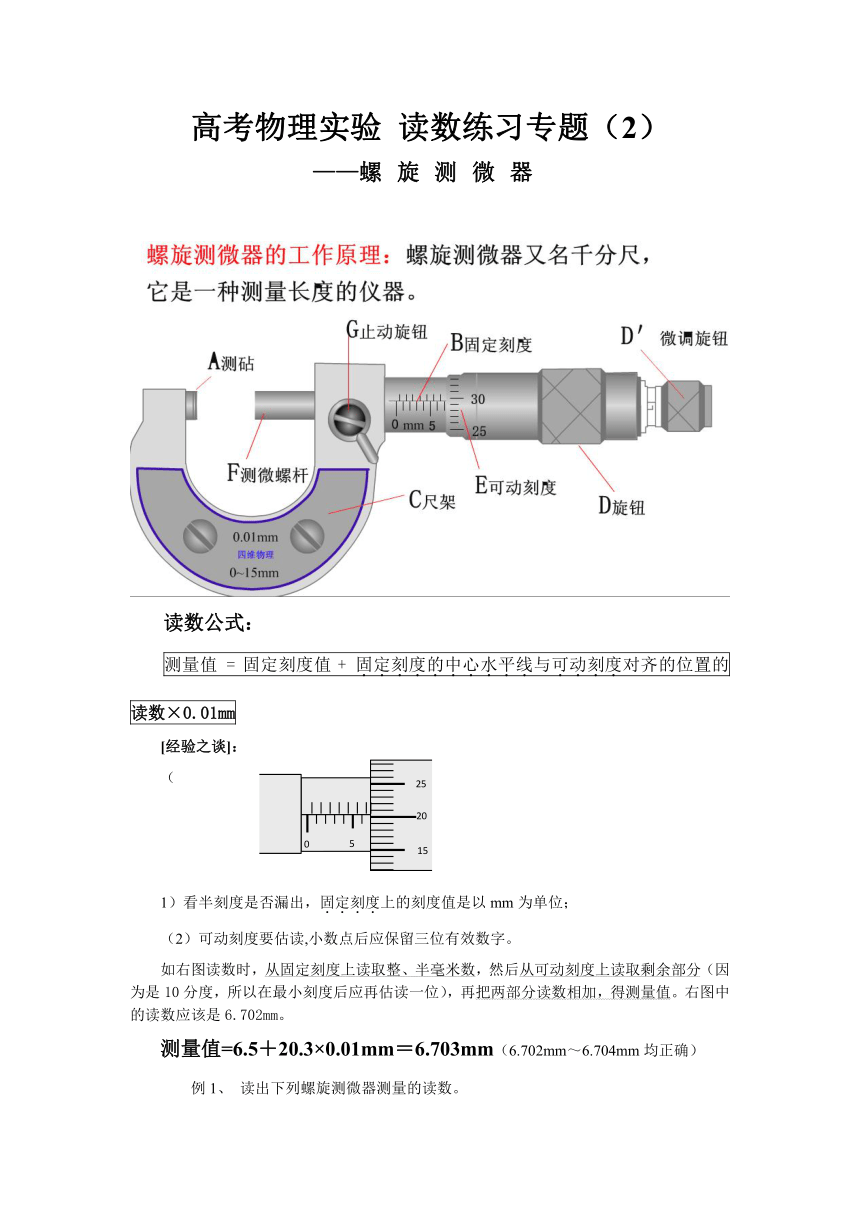

高考物理实验 读数练习专题（2）
——螺旋测微器
读数公式：
测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm
[经验之谈]：
（
1）看半刻度是否漏出，固定刻度上的刻度值是以mm为单位；
（2）可动刻度要估读,小数点后应保留三位有效数字。
如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm。
测量值=6.5＋20.3×0.01mm＝6.703mm（6.702mm～6.704mm均正确）

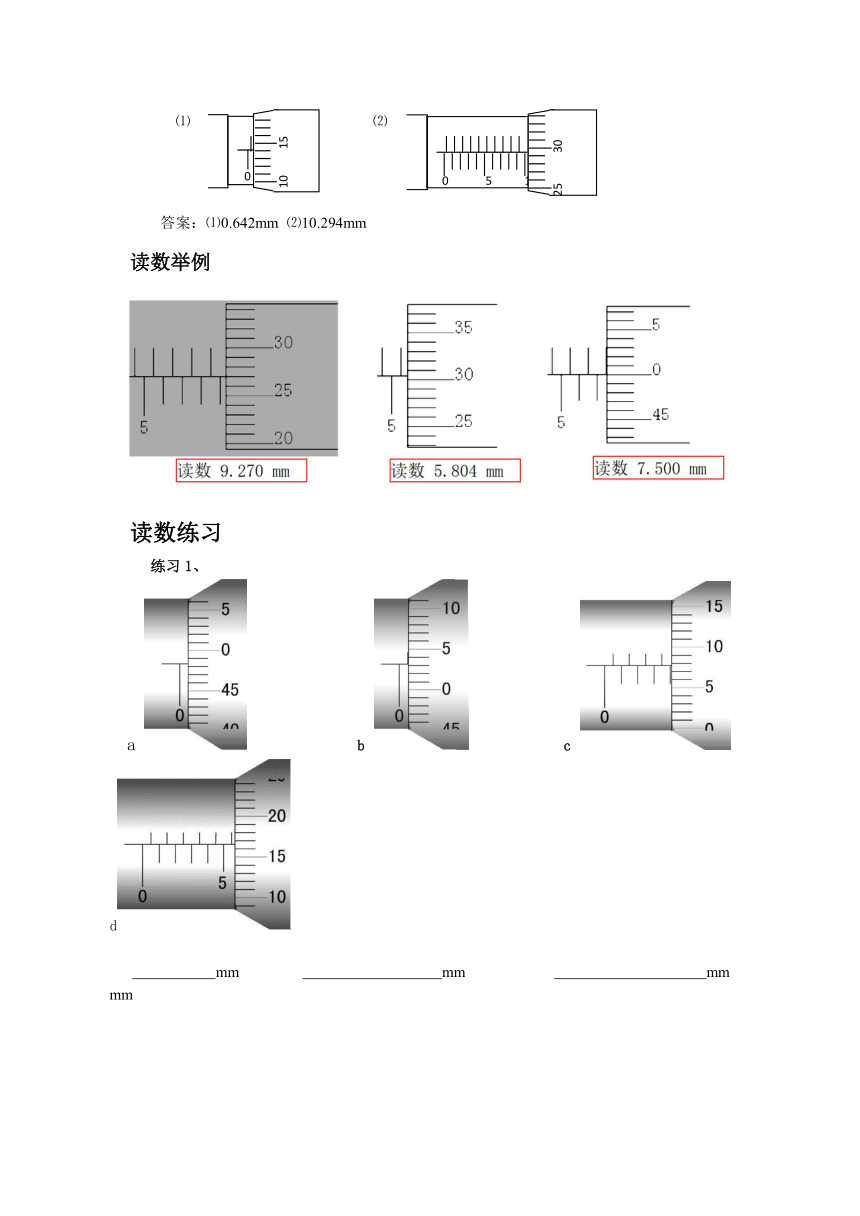

例1、 读出下列螺旋测微器测量的读数。
⑴ ⑵
答案：⑴0.642mm ⑵10.294mm
读数举例
读数练习
练习1、
a b c d
mm mm mm mm
e f g h i
mm mm mm mm mm
练习2、
练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。
用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm

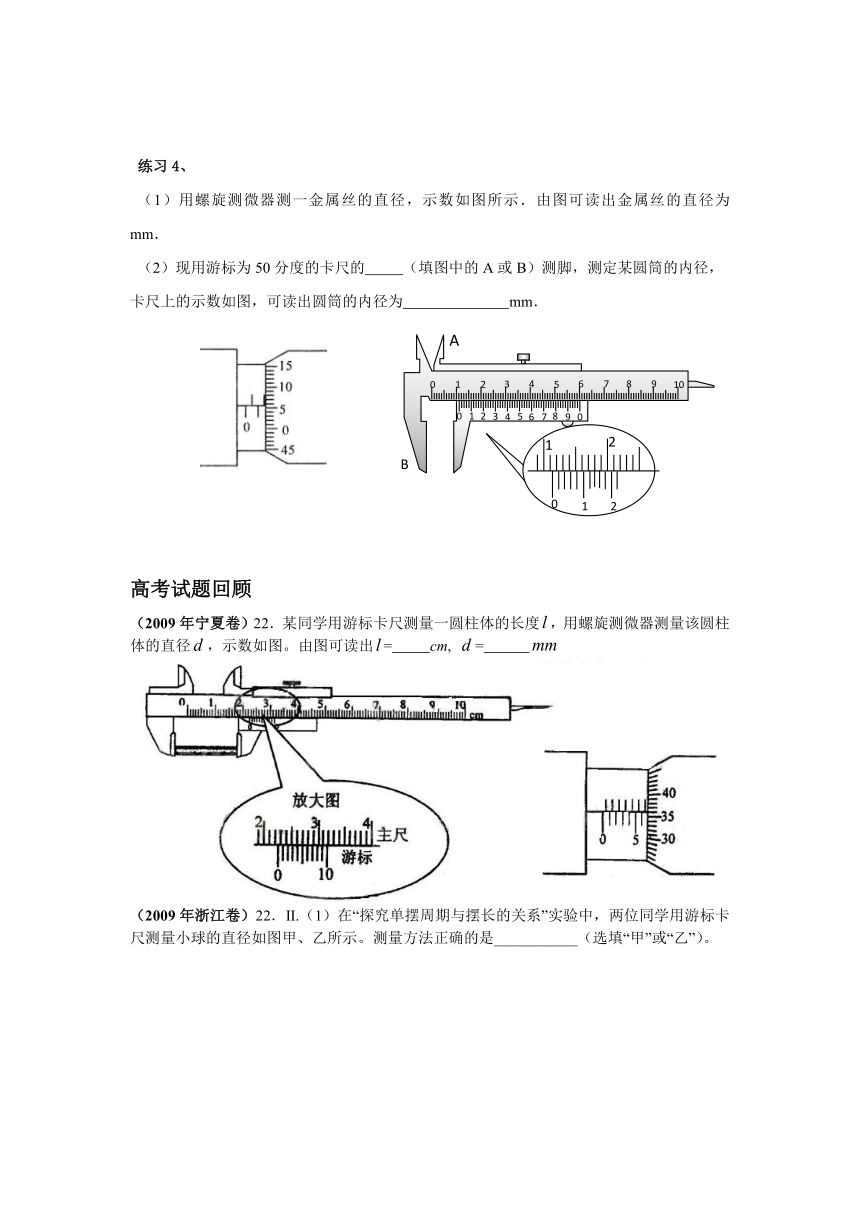

练习4、
（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm．
（2）现用游标为50分度的卡尺的 （填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm．
高考试题回顾
（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度，用螺旋测微器测量该圆柱体的直径，示数如图。由图可读出= cm, =
（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。测量方法正确的是___________（选填“甲”或“乙”）。
（2009年重庆卷）23．（1）某同学在探究影响单摆周期的因素时，用螺旋测微器测量其中 一个摆球直径的示数见题22图1。该球的直径为 mm。
请自觉使用参考答案
练习1答案 a．0.483 (最后一位估读数为2～4均算对，下同)
b． 0.532 (1～3) c． 4.078 (7～9) d． 5.666 (5～7) e． 0.048 (7～9)
f． 0.989 (8～0) g． 1.025 (4～6) h． 3.374 (3～5) i． 2.988 (7～9)
练习2答案 10.002 0.5365
练习3答案：（1）1.193 11.50
练习4答案：（1）1.555mm（2）A 11.14mm
2009年宁夏卷答案2.25，6.860【解析】游标卡尺的读数；
螺旋测微器的读数。
2009年浙江卷答案 乙 2009年重庆卷答案：20.685(20.683-20.687)
高考物理实验 读数练习专题（1）
——游标卡尺
1、结构
可以方便地测量外径、内径、深度。
卡尺分类 主尺最小刻度（mm） 游标刻度总长(mm) 精确度(mm)
10分度 1 9 0．1
20分度 1 19 0．05
50分度 1 49 0．02
2、读数方法
第一步：看游标尺总刻度确定精确定度（10分度、20分度、50分度的精确度见上表）
第二步：读出游标尺零刻度线左侧的主尺整毫米数（X）；如：以下例题中为X=41mm
第三步：找出游标尺与主尺刻度线“正对”的位置，并在游标尺上读出对齐线到零刻度线的小格数(n)（不要估读）；如：以下例题中为10小格, 即n=10；
第四步：按读数公式读出测量值。
读数公式：测量值（L）=主尺读数（X）+游标尺读数（n×精确度）
如：以下例题的测量值=41mm+10×0.02mm=41.20mm,单位换算后其读数为4.120cm
例1、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm。用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________ cm。
答案：4.120（漏掉末位有效数字“0”不给分）
注意：本题的游标尺读数
计算方法如下
[读数经验之谈]
（1）主尺上的读数，应为游标的0刻度左端上主尺的为准；
（2）看清游标的精确度；
（3）游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。
读数举例
由于画图存在误差的原因，所以对齐的线段以作标记的为准。
读数练习
【练习1】读出下列游标卡尺测量的读数；
⑴ ⑵
⑶
【练习2】有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图所示的读数是 mm。
请自觉使用参考答案
练习1答案：⑴2.98cm ⑵6.170cm ⑶1.050cm
练习2答案:10.50cm（提示：该游标上的刻度不是第几条刻线，而是已经换算好的毫米位以后的数值。游标尺上刻5的位置，实际上是第10条刻线，代表10×0.05mm=0.50mm。）
游标卡尺读数练习
10分度（0.1mm）
1读数：＿＿＿＿＿＿＿＿ 2读数：＿＿＿＿＿＿＿＿
3读数：＿＿＿＿＿＿＿ 4读数：＿＿＿＿＿＿＿＿
5读数：＿＿＿＿＿＿＿＿＿ 6读数：＿＿＿＿＿＿＿＿
7读数：＿＿＿＿＿＿＿＿＿ 8读数：＿＿＿＿＿＿＿＿＿＿
9读数：＿＿＿＿＿＿＿＿＿＿ 10读数：＿＿＿＿＿＿＿＿＿
20分度（0.05mm）
11读数：＿＿＿＿＿＿＿＿＿＿＿＿＿
12读数：＿＿＿＿＿＿＿＿＿＿＿＿＿
13读数：＿＿＿＿＿＿＿＿＿＿＿＿＿
14读数：＿＿＿＿＿＿＿＿＿＿＿＿＿
50分度（0.02mm）
15读数：＿＿＿＿＿＿＿＿＿＿＿＿＿
参考答案：1、30.6 2、100.4 3、0.9 4、89.0 5、30.0 6、90.0 7、91.3 8、55.0 9、92.0
10、91.7 11、10.95 12、40.45 13、19.00 14、1.75 15、3.40 （单位均为mm）
