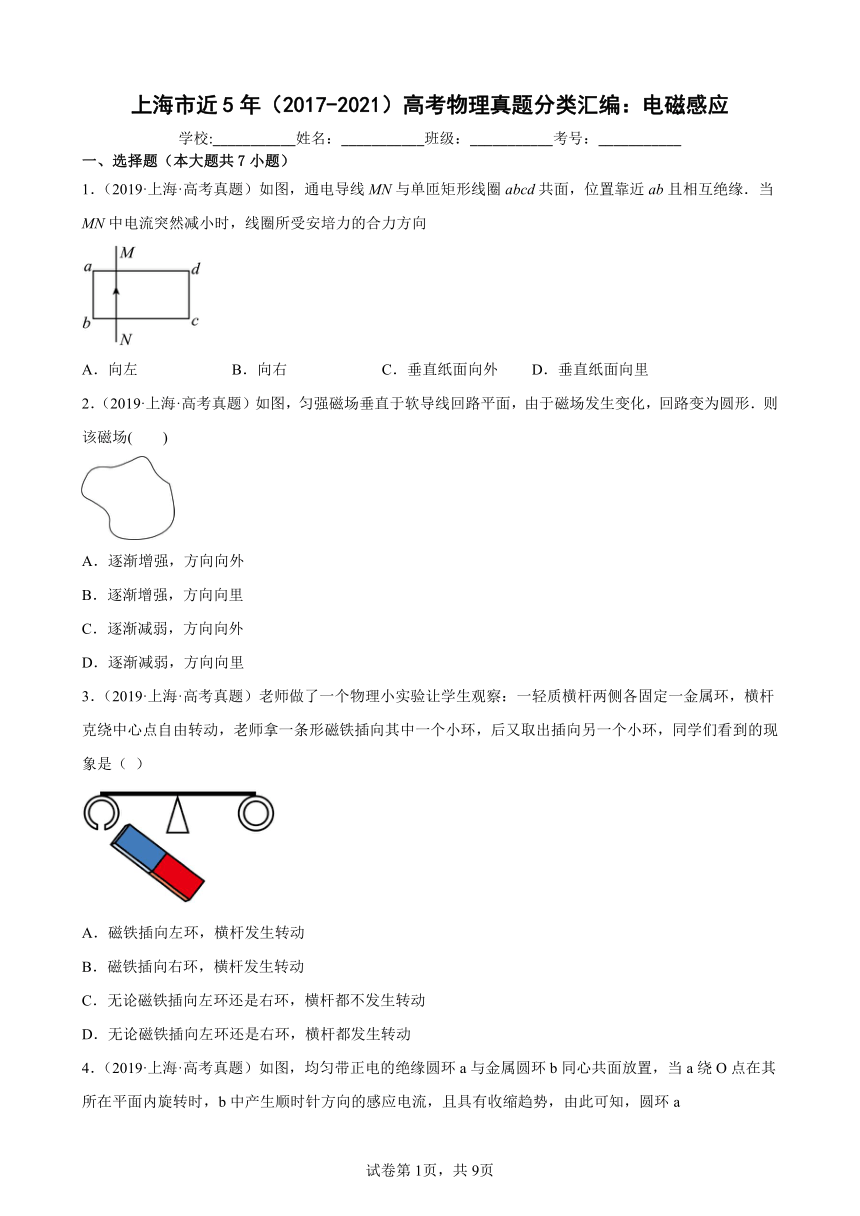

上海市近5年（2017-2021）高考物理真题分类汇编：电磁感应
学校:___________姓名：___________班级：___________考号：___________
一、选择题（本大题共7小题）
1．（2019·上海·高考真题）如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当MN中电流突然减小时，线圈所受安培力的合力方向
A．向左 B．向右 C．垂直纸面向外 D．垂直纸面向里
2．（2019·上海·高考真题）如图，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形．则该磁场(　　)
A．逐渐增强，方向向外
B．逐渐增强，方向向里
C．逐渐减弱，方向向外
D．逐渐减弱，方向向里
3．（2019·上海·高考真题）老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（ ）
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动

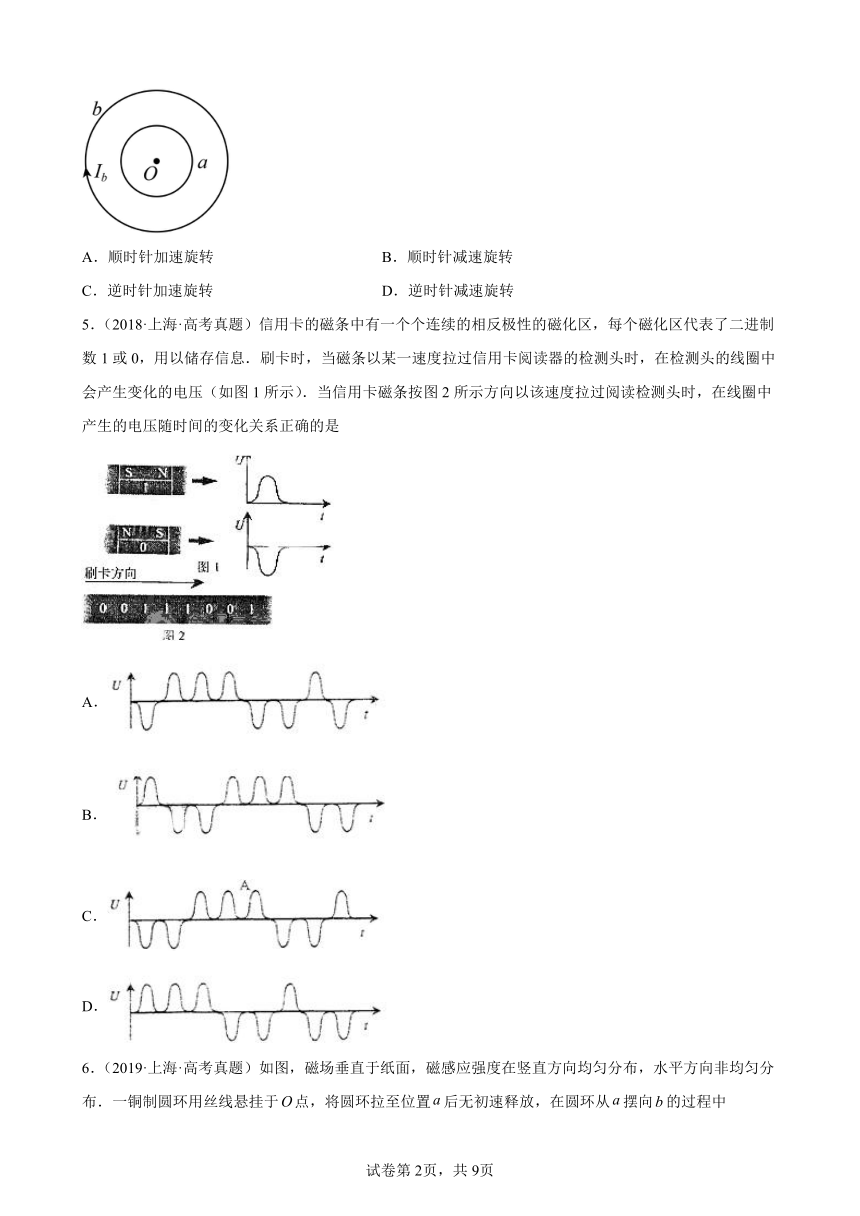

4．（2019·上海·高考真题）如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a
A．顺时针加速旋转 B．顺时针减速旋转
C．逆时针加速旋转 D．逆时针减速旋转
5．（2018·上海·高考真题）信用卡的磁条中有一个个连续的相反极性的磁化区，每个磁化区代表了二进制数1或0，用以储存信息．刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中会产生变化的电压（如图1所示）．当信用卡磁条按图2所示方向以该速度拉过阅读检测头时，在线圈中产生的电压随时间的变化关系正确的是
A．
B．
C．
D．

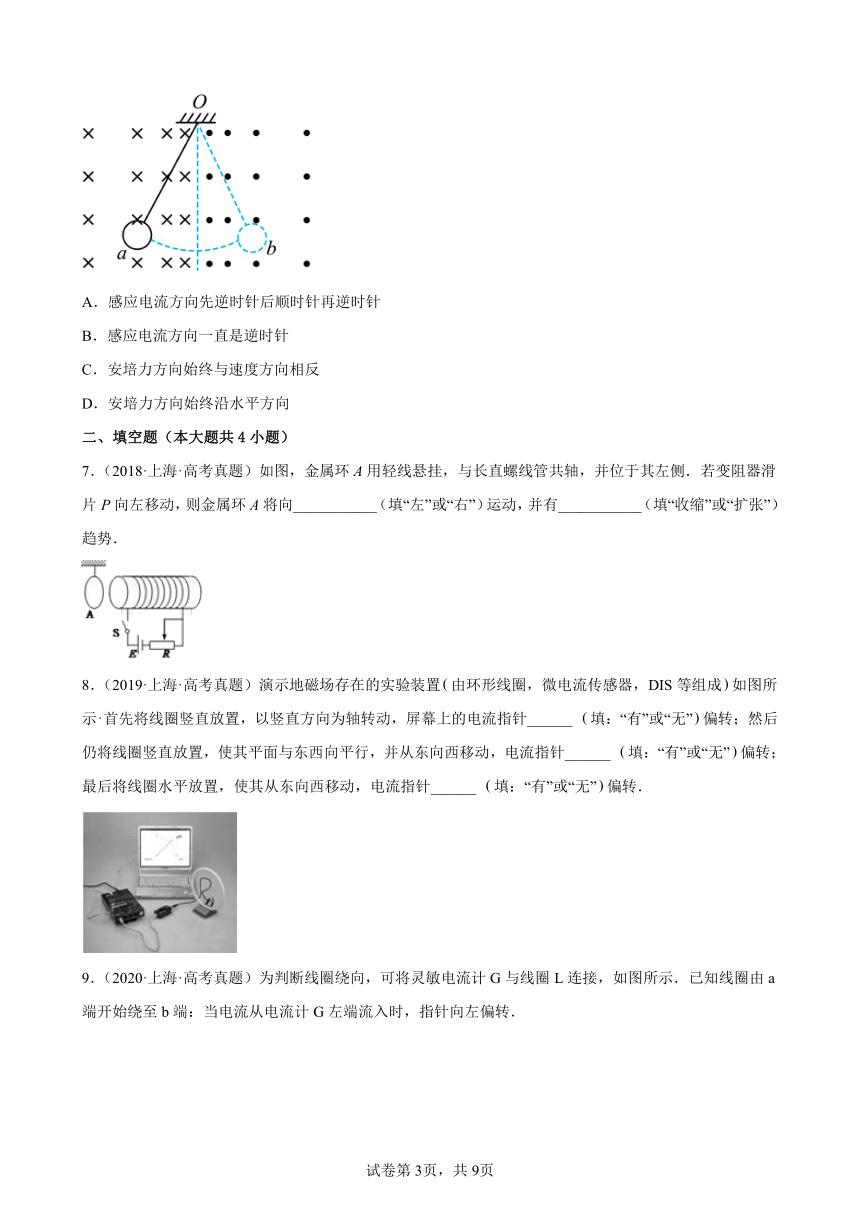

6．（2019·上海·高考真题）如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于点，将圆环拉至位置后无初速释放，在圆环从摆向的过程中
A．感应电流方向先逆时针后顺时针再逆时针
B．感应电流方向一直是逆时针
C．安培力方向始终与速度方向相反
D．安培力方向始终沿水平方向
二、填空题（本大题共4小题）
7．（2018·上海·高考真题）如图，金属环A用轻线悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P向左移动，则金属环A将向___________（填“左”或“右”）运动，并有___________（填“收缩”或“扩张”）趋势．
8．（2019·上海·高考真题）演示地磁场存在的实验装置由环形线圈，微电流传感器，DIS等组成如图所示首先将线圈竖直放置，以竖直方向为轴转动，屏幕上的电流指针______ 填：“有”或“无”偏转；然后仍将线圈竖直放置，使其平面与东西向平行，并从东向西移动，电流指针______ 填：“有”或“无”偏转；最后将线圈水平放置，使其从东向西移动，电流指针______ 填：“有”或“无”偏转．

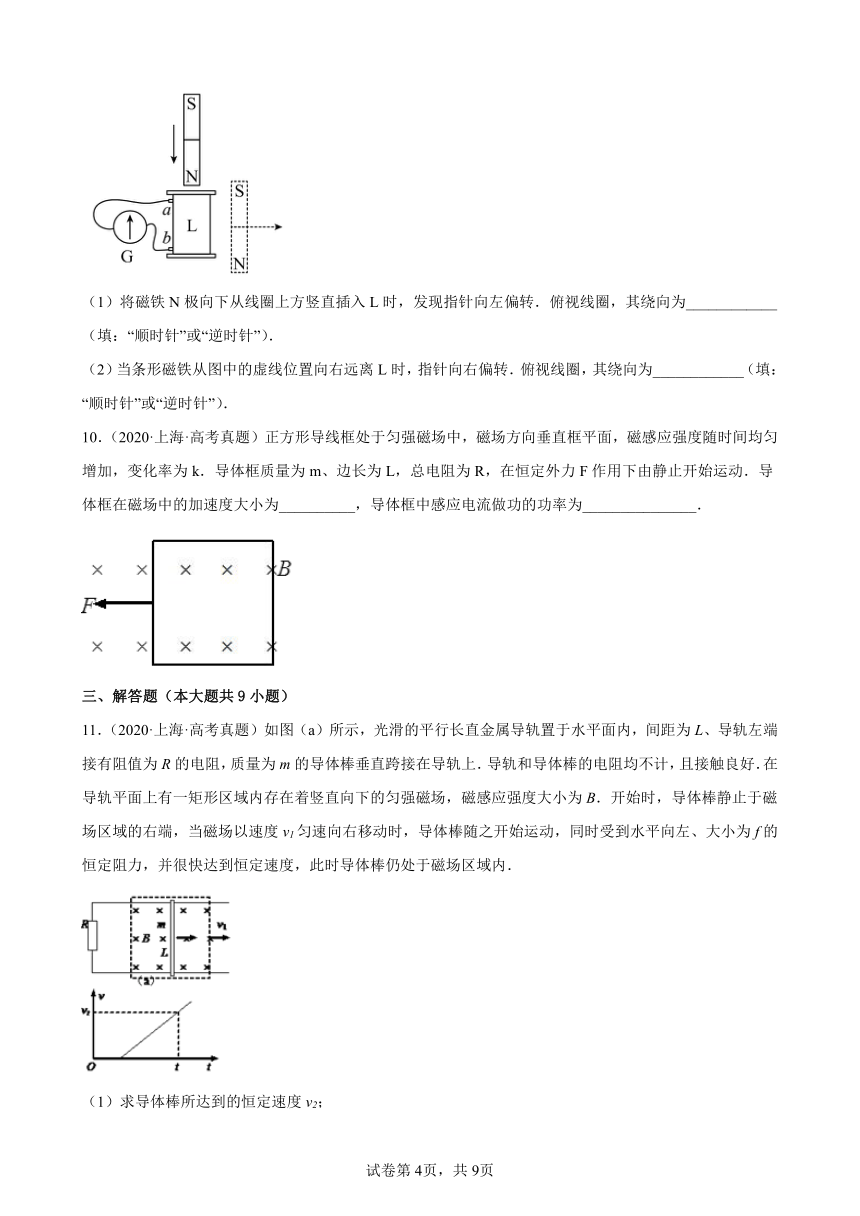

9．（2020·上海·高考真题）为判断线圈绕向，可将灵敏电流计G与线圈L连接，如图所示．已知线圈由a端开始绕至b端：当电流从电流计G左端流入时，指针向左偏转．
（1）将磁铁N极向下从线圈上方竖直插入L时，发现指针向左偏转．俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）．
（2）当条形磁铁从图中的虚线位置向右远离L时，指针向右偏转．俯视线圈，其绕向为____________（填：“顺时针”或“逆时针”）．
10．（2020·上海·高考真题）正方形导线框处于匀强磁场中，磁场方向垂直框平面，磁感应强度随时间均匀增加，变化率为k．导体框质量为m、边长为L，总电阻为R，在恒定外力F作用下由静止开始运动．导体框在磁场中的加速度大小为__________，导体框中感应电流做功的功率为_______________．
三、解答题（本大题共9小题）
11．（2020·上海·高考真题）如图（a）所示，光滑的平行长直金属导轨置于水平面内，间距为L、导轨左端接有阻值为R的电阻，质量为m的导体棒垂直跨接在导轨上．导轨和导体棒的电阻均不计，且接触良好．在导轨平面上有一矩形区域内存在着竖直向下的匀强磁场，磁感应强度大小为B．开始时，导体棒静止于磁场区域的右端，当磁场以速度v1匀速向右移动时，导体棒随之开始运动，同时受到水平向左、大小为f的恒定阻力，并很快达到恒定速度，此时导体棒仍处于磁场区域内．
（1）求导体棒所达到的恒定速度v2；

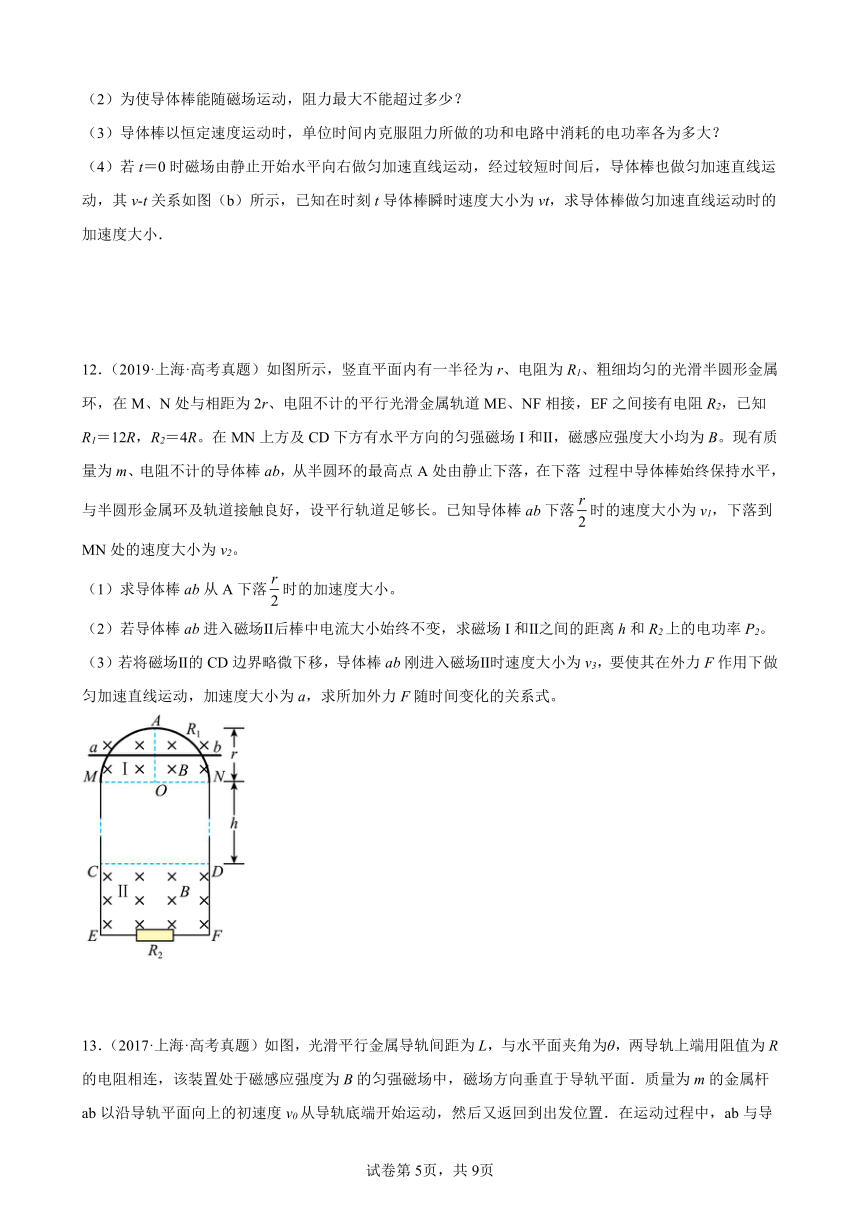

（2）为使导体棒能随磁场运动，阻力最大不能超过多少？
（3）导体棒以恒定速度运动时，单位时间内克服阻力所做的功和电路中消耗的电功率各为多大？
（4）若t＝0时磁场由静止开始水平向右做匀加速直线运动，经过较短时间后，导体棒也做匀加速直线运动，其v-t关系如图（b）所示，已知在时刻t导体棒瞬时速度大小为vt，求导体棒做匀加速直线运动时的加速度大小．
12．（2019·上海·高考真题）如图所示，竖直平面内有一半径为r、电阻为R1、粗细均匀的光滑半圆形金属环，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。在MN上方及CD下方有水平方向的匀强磁场I和Ⅱ，磁感应强度大小均为B。现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落 过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，设平行轨道足够长。已知导体棒ab下落时的速度大小为v1，下落到MN处的速度大小为v2。
（1）求导体棒ab从A下落时的加速度大小。
（2）若导体棒ab进入磁场Ⅱ后棒中电流大小始终不变，求磁场I和Ⅱ之间的距离h和R2上的电功率P2。
（3）若将磁场Ⅱ的CD边界略微下移，导体棒ab刚进入磁场Ⅱ时速度大小为v3，要使其在外力F作用下做匀加速直线运动，加速度大小为a，求所加外力F随时间变化的关系式。
13．（2017·上海·高考真题）如图，光滑平行金属导轨间距为L，与水平面夹角为θ，两导轨上端用阻值为R的电阻相连，该装置处于磁感应强度为B的匀强磁场中，磁场方向垂直于导轨平面．质量为m的金属杆ab以沿导轨平面向上的初速度v0从导轨底端开始运动，然后又返回到出发位置．在运动过程中，ab与导轨垂直且接触良好，不计ab和导轨的电阻及空气阻力．
（1）求ab开始运动时的加速度a；
（2）分析并说明ab在整个运动过程中速度、加速度的变化情况；
（3）分析并比较ab上滑时间和下滑时间的长短．
14．（2020·上海·高考真题）如图（a）两相距L=0.5m的平行金属导轨固定于水平面上，导轨左端与阻值R=2Ω的电阻连接，导轨间虚线右侧存在垂直导轨平面的匀强磁场，质量m=0.2kg的金属杆垂直于导轨上，与导轨接触良好，导轨与金属杆的电阻可忽略，杆在水平向右的恒定拉力作用下由静止开始运动，并始终与导轨垂直，其v-t图像如图（b）所示，在15s时撤去拉力，同时使磁场随时间变化，从而保持杆中电流为0，求：
（1）金属杆所受拉力的大小为F；
（2）0-15s匀强磁场的磁感应强度大小为；
（3）15-20s内磁感应强度随时间的变化规律．
15．（2020·上海·高考真题）如图，一关于y轴对称的导体轨道位于水平面内，磁感应强度为B的匀强磁场与平面垂直．一足够长，质量为m的直导体棒沿x轴方向置于轨道上，在外力F作用下从原点由静止开始沿y轴正方向做加速度为a的匀加速直线运动，运动时棒与x轴始终平行．棒单位长度的电阻为ρ，与电阻不计的轨道接触良好，运动中产生的热功率随棒位置的变化规律为P=ky（SI）．求：
（1）导体轨道的轨道方程y=f（x）；
（2）棒在运动过程中受到的安培力Fm随y的变化关系；
（3）棒从y=0运动到y=L过程中外力F的功．
16．（2019·上海·高考真题）如图，水平面内有一光滑金属导轨，其MN、PQ边的电阻不计，MP边的电阻阻值R=1.5Ω，MN与MP的夹角为135°，PQ与MP垂直，MP边长度小于1m．将质量m=2kg，电阻不计的足够长直导体棒搁在导轨上，并与MP平行．棒与MN、PQ交点G、H间的距离L=4m.空间存在垂直于导轨平面的匀强磁场，磁感应强度B=0.5T．在外力作用下，棒由GH处以一定的初速度向左做直线运动，运动时回路中的电流强度始终与初始时的电流强度相等．
（1）若初速度v1=3m/s，求棒在GH处所受的安培力大小FA．
（2）若初速度v2=1.5m/s，求棒向左移动距离2m到达EF所需时间Δt．
（3）在棒由GH处向左移动2m到达EF处的过程中，外力做功W=7J，求初速度v3．
17．（2019·上海·高考真题）如图，两根相距l＝0.4m、电阻不计的平行光滑金属导轨水平放置，一端与阻值R＝0.15Ω的电阻相连．导轨x＞0一侧存在沿x方向均匀增大的稳恒磁场，其方向与导轨平面垂直，变化率k＝0.5T/m，x＝0处磁场的磁感应强度B0＝0.5T．一根质量m＝0.1kg、电阻r＝0.05Ω的金属棒置于导轨上，并与导轨垂直．棒在外力作用下从x＝0处以初速度v0＝2m/s沿导轨向右运动，运动过程中电阻上消耗的功率不变．求：
(1)同路中的电流；
(2)金属棒在x＝2m处的速度；
(3)金属棒从x＝0运动到x＝2m过程中安培力做功的大小；
(4)金属棒从x＝0运动到x＝2m过程中外力的平均功率．
18．（2020·上海·高考真题）如图，质量为M的足够长金属导轨abcd放在光滑的绝缘水平面上．一电阻不计，质量为m的导体棒PQ放置在导轨上，始终与导轨接触良好，PQbc构成矩形．棒与导轨间动摩擦因数为μ，棒左侧有两个固定于水平面的立柱．导轨bc段长为L，开始时PQ左侧导轨的总电阻为R，右侧导轨单位长度的电阻为R0．以ef为界，其左侧匀强磁场方向竖直向上，右侧匀强磁场水平向左，磁感应强度大小均为B．在t=0时，一水平向左的拉力F垂直作用在导轨的bc边上，使导轨由静止开始做匀加速直线运动，加速度为a．
（1）求回路中感应电动势及感应电流随时间变化的表达式；
（2）经过多长时间拉力F达到最大值，拉力F的最大值为多少？
（3）某过程中回路产生的焦耳热为Q，导轨克服摩擦力做功为W，求导轨动能的增加量．
19．（2019·上海·高考真题）电阻可忽略的光滑平行金属导轨长S=1.15m，两导轨间距L=0.75 m，导轨倾角为30°，导轨上端ab接一阻值R=1.5Ω的电阻，磁感应强度B=0.8T的匀强磁场垂直轨道平面向上．阻值r=0.5Ω，质量m=0.2kg的金属棒与轨道垂直且接触良好，从轨道上端ab处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热．(取)求：
(1)金属棒在此过程中克服安培力的功；
(2)金属棒下滑速度时的加速度．
(3)为求金属棒下滑的最大速度，有同学解答如下：由动能定理，……．由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答．
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．CD
3．B
4．B
5．B
6．AD
7． 左， 收缩
8． 有 无 无
9． 顺时针 逆时针
10．，
11．(1) (2 ) (3) (4)
12．（1）；（2）；（3）
13．（1） ；
14．（1）0.24N；（2）0.4T；（3）
15．（1）（2）（3）
16．（1）（2）（3）
17．(1)2(2)(3)1.6(4)0.71
18．（1）（2）Ma＋μmg＋（1＋m）B2L2（3）（W－mQ）
19．（1）0.4J （2）3.2m/s2 （3）正确 2.74m/s
答案第1页，共2页
答案第1页，共2页
