2022年河南中考物理复习冲刺：作图题专练
一、力学作图题
1．如图所示，重6N的球静止在水平面上，请画出小球所受到的重力示意图。
2．小球漂浮在水面上，请在图中画出小球的受力示意图。
3．如图所示，重10N的砖块自由静止在水平泡沫塑料上。请在图中画出砖块对泡沫塑料的压力示意图。
4．如图，弹簧在大小为1.5N的水平拉力下静止，请在图丙中画出手受到弹簧的拉力的示意图。
5．如图所示，物体沿光滑斜面加速下滑，请画出物体受力的示意图。（O为重心）
6．如图所示，一小球在水中下沉，请画出此时小球的受力示意图。
7．如图所示，斜面上静止着一个烧杯，烧杯内装有水，水中静止着一个小球。请在图中画出烧杯对斜面的压力以及杯中小球所受浮力的示意图。
8．如图所示，轻质杠杆在力F1、F2作用下处于平衡状态，l1为F1的力臂，请在图中画出F1的示意图及F2的力臂l2。
9．如图所示，将一个汽车轮胎缓慢滚上一块厚木板，根据给出的支点O和圆心A，在图中画出施加在轮胎上的最小动力F和对应的力臂l。
10．如图所示，请画出悬浮物体所受重力示意图（注意：整个作图过程中大小相等的力线段长度相等，大小不同的力用线段长短区别）。
11．如图，一个烧杯静止在粗糙的斜面上，烧杯内有一小球漂浮于水中，请画出小球所受的浮力和烧杯对斜面的压力的示意图。
12．请你用笔画线代替细绳，在图中将工人用滑轮组提升重物的绕线方式补充完整。
13．在图中，羊角锤处于静止状态，请画出动力F1和阻力F2的力臂l1和l2
14．斜身引体是良好体育锻炼项目，如图所示，身体可以看成以脚为支点的一杠杆，在图中画出某同学做斜身引体时受到的重力的示意图及F1的力臂l1。
二、光学作图题
15．如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的凹透镜，请画出经过平面镜反射后的反射光线以及经过凹透镜折射后的折射光线。
16．按要求作图（请保留作图痕迹）：如图甲，请作出图中物体AB在平面镜中的像A B 。
17．画出图中的反射光线并标出反射角。
18．如图所示，完成光线通过透镜的光路图。
19．如图A为空中一小鸟，B为水中的一条鱼，人眼在C处恰好看到水中的鱼和鸟的像重合，请根据描述，完成光路图（保留作图痕迹）
20．按要求完成下列作图。请将图的光路补充完整。
21．如图乙所示，AB是蜡烛的示意图，作出它通过易拉罐底部上的小孔O在光屏P上所成的像。
22．请在图中画出两束平行的入射光线经过近视眼晶状体折射后对应的光线。
23．按要求作图：如图所示，小红站在路灯下，请画出小红在地面上形成影子的光路，并标出影子的位置；

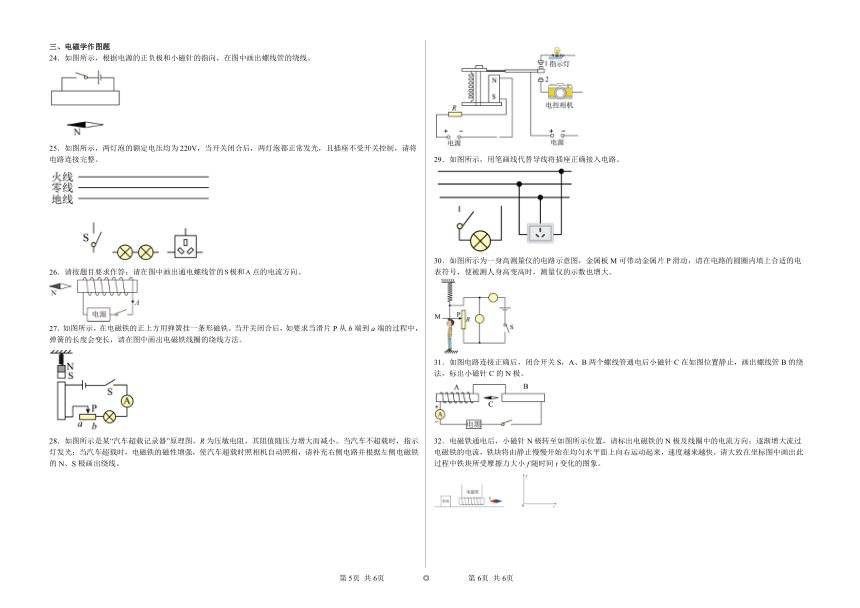

三、电磁学作图题
24．如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。
25．如图所示，两灯泡的额定电压均为220V，当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
26．请按题目要求作答：请在图中画出通电螺线管的极和点的电流方向。
27．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后，如要求当滑片P从b端到a端的过程中，弹簧的长度会变长，请在图中画出电磁铁线圈的绕线方法。
28．如图所示是某“汽车超载记录器”原理图，R为压敏电阻，其阻值随压力增大而减小。当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，使汽车超载时照相机自动照相，请补充右侧电路并根据左侧电磁铁的N、S极画出绕线。
29．如图所示，用笔画线代替导线将插座正确接入电路。
30．如图所示为一身高测量仪的电路示意图，金属板M可带动金属片P滑动，请在电路的圆圈内填上合适的电表符号，使被测人身高变高时，测量仪的示数也增大。
31．如图电路连接正确后，闭合开关S，A、B两个螺线管通电后小磁针C在如图位置静止，画出螺线管B的绕法，标出小磁针C的N极。
32．电磁铁通电后，小磁针N极转至如图所示位置，请标出电磁铁的N极及线圈中的电流方向；逐渐增大流过电磁铁的电流，铁块将由静止慢慢开始在均匀水平面上向右运动起来，速度越来越快，请大致在坐标图中画出此过程中铁块所受摩擦力大小f随时间t变化的图象。
第1页 共4页 ◎ 第2页 共4页
第1页 共4页 ◎ 第2页 共4页
参考答案
1．
2．
3．
4．
5．
6．
7．
8．
9．
10．
11．
12．
13．
14．
15．
16．
17．
18．
19．
20．
21．
22．
23．
24．
25．
26．
27．
28．
29．
30．
31．
32．
答案第1页，共2页
答案第1页，共2页
