　电路设计—电阻的测量教案　　

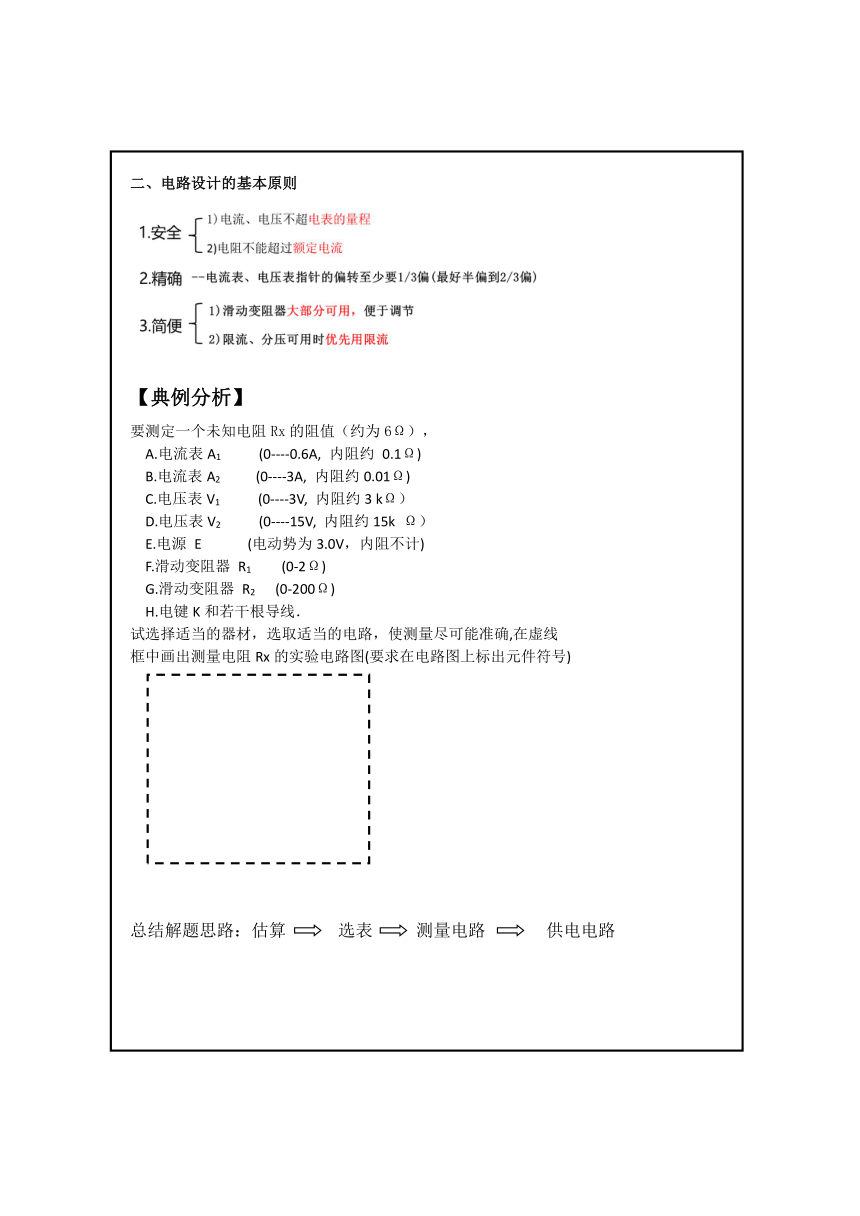

二、电路设计的基本原则
【典例分析】
要测定一个未知电阻Rx的阻值（约为6Ω），
A.电流表A1 (0----0.6A, 内阻约 0.1Ω)
B.电流表A2 (0----3A, 内阻约0.01Ω)
C.电压表V1 (0----3V, 内阻约3 kΩ）
D.电压表V2 (0----15V, 内阻约15k Ω）
E.电源 E (电动势为3.0V，内阻不计)
F.滑动变阻器 R1 (0-2Ω)
G.滑动变阻器 R2 (0-200Ω)
H.电键K和若干根导线．
试选择适当的器材，选取适当的电路，使测量尽可能准确,在虚线
框中画出测量电阻Rx的实验电路图(要求在电路图上标出元件符号)
总结解题思路：估算 选表 测量电路 供电电路
【变式训练】
要测定一个未知电阻Rx的阻值（900 Ω—1000 Ω）：
电源E，电动势约为9.0 V，具有一定内阻；
电压表V1，量程为2V，内阻r1＝1000 Ω；
电压表V2，量程为5V，内阻r2约为2500Ω；
电流表A，量程为0.6 A，内阻r3约为0.1 Ω；
滑动变阻器R，最大阻值为100 Ω；
单刀单掷开关k一个，导线若干。
为了能正常进行测量并尽可能减小测量误差，实验要求测量时电表的读数不小于其量程的一半，并能测量多组数据，请在虚线框中画出测量电阻Rx的实验电路图。
(2)若电压表V1的读数用U1表示，电压表V2的读数用U2表示，用已知量和测得量求出
Rx的表达式为Rx＝ 。
探究一： 若题中V1的量程改为0.5v（其他不变）,再加上一个定值电阻R0=100Ω，则电
路该怎么设计？
探究二：若题中V1的量程改为0.5v（其他不变）,再加上一个定值电阻R0=8000Ω，则电路该怎么设计？
【课堂小结 】
