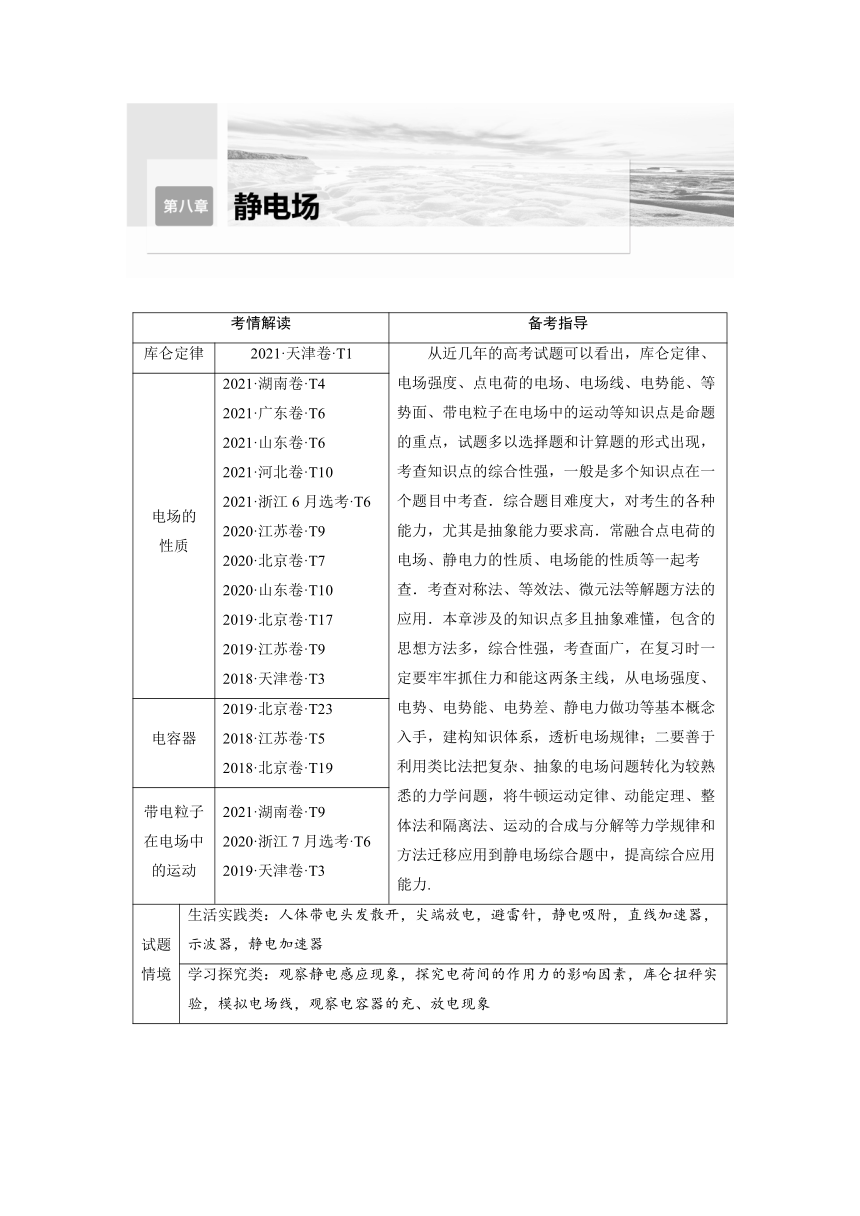

考情解读 备考指导
库仑定律 2021·天津卷·T1 　　从近几年的高考试题可以看出，库仑定律、电场强度、点电荷的电场、电场线、电势能、等势面、带电粒子在电场中的运动等知识点是命题的重点，试题多以选择题和计算题的形式出现，考查知识点的综合性强，一般是多个知识点在一个题目中考查．综合题目难度大，对考生的各种能力，尤其是抽象能力要求高．常融合点电荷的电场、静电力的性质、电场能的性质等一起考查．考查对称法、等效法、微元法等解题方法的应用．本章涉及的知识点多且抽象难懂，包含的思想方法多，综合性强，考查面广，在复习时一定要牢牢抓住力和能这两条主线，从电场强度、电势、电势能、电势差、静电力做功等基本概念入手，建构知识体系，透析电场规律；二要善于利用类比法把复杂、抽象的电场问题转化为较熟悉的力学问题，将牛顿运动定律、动能定理、整体法和隔离法、运动的合成与分解等力学规律和方法迁移应用到静电场综合题中，提高综合应用能力.
电场的 性质 2021·湖南卷·T4　　　2021·广东卷·T6 2021·山东卷·T6 2021·河北卷·T10 2021·浙江6月选考·T6 2020·江苏卷·T9 2020·北京卷·T7 2020·山东卷·T10 2019·北京卷·T17 2019·江苏卷·T9 2018·天津卷·T3
电容器 2019·北京卷·T23 2018·江苏卷·T5 2018·北京卷·T19
带电粒子在电场中的运动 2021·湖南卷·T9 2020·浙江7月选考·T6 2019·天津卷·T3
试题情境 生活实践类：人体带电头发散开，尖端放电，避雷针，静电吸附，直线加速器，示波器，静电加速器
学习探究类：观察静电感应现象，探究电荷间的作用力的影响因素，库仑扭秤实验，模拟电场线，观察电容器的充、放电现象

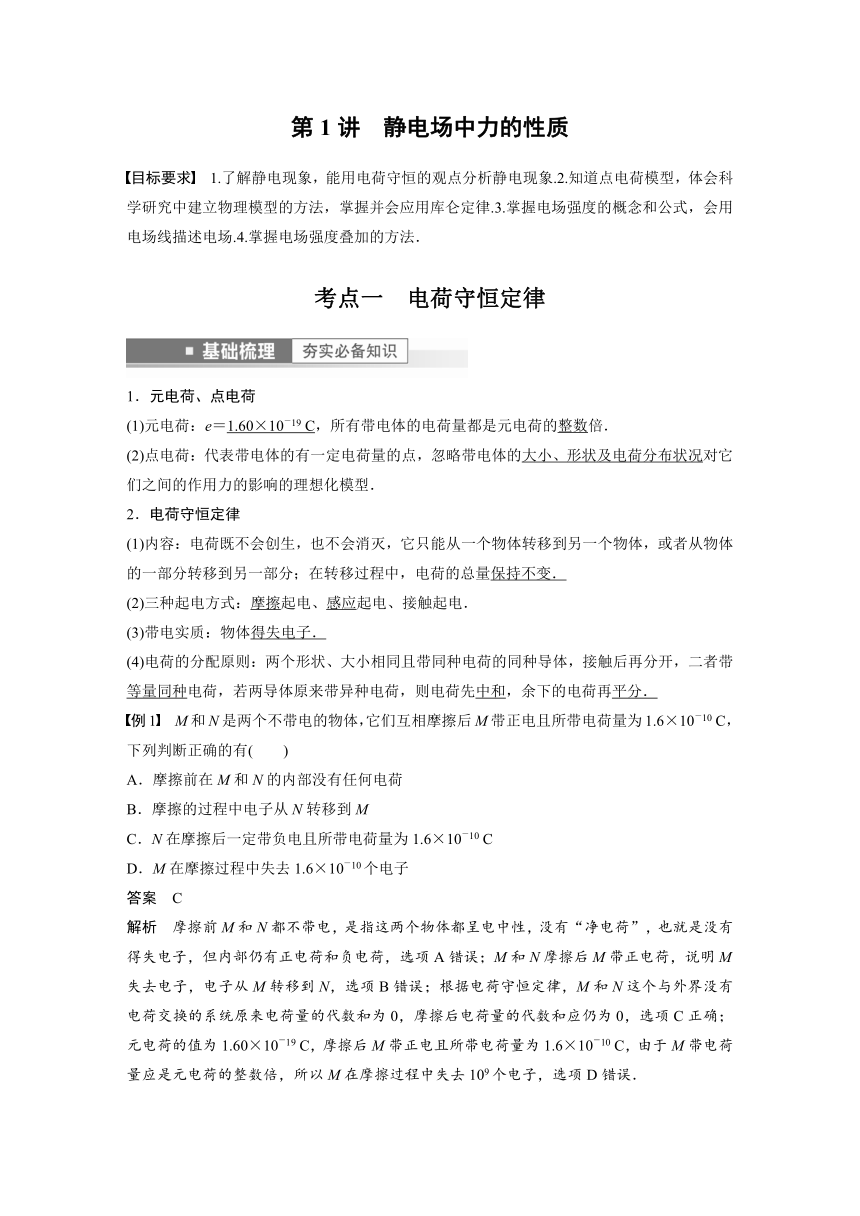

第1讲　静电场中力的性质
目标要求　1.了解静电现象，能用电荷守恒的观点分析静电现象.2.知道点电荷模型，体会科学研究中建立物理模型的方法，掌握并会应用库仑定律.3.掌握电场强度的概念和公式，会用电场线描述电场.4.掌握电场强度叠加的方法．
考点一　电荷守恒定律
1．元电荷、点电荷
(1)元电荷：e＝1.60×10－19 C，所有带电体的电荷量都是元电荷的整数倍．
(2)点电荷：代表带电体的有一定电荷量的点，忽略带电体的大小、形状及电荷分布状况对它们之间的作用力的影响的理想化模型．
2．电荷守恒定律
(1)内容：电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变．
(2)三种起电方式：摩擦起电、感应起电、接触起电．
(3)带电实质：物体得失电子．
(4)电荷的分配原则：两个形状、大小相同且带同种电荷的同种导体，接触后再分开，二者带等量同种电荷，若两导体原来带异种电荷，则电荷先中和，余下的电荷再平分．
例1　M和N是两个不带电的物体，它们互相摩擦后M带正电且所带电荷量为1.6×10－10 C，下列判断正确的有(　　)
A．摩擦前在M和N的内部没有任何电荷
B．摩擦的过程中电子从N转移到M
C．N在摩擦后一定带负电且所带电荷量为1.6×10－10 C
D．M在摩擦过程中失去1.6×10－10个电子
答案　C
解析　摩擦前M和N都不带电，是指这两个物体都呈电中性，没有“净电荷”，也就是没有得失电子，但内部仍有正电荷和负电荷，选项A错误；M和N摩擦后M带正电荷，说明M失去电子，电子从M转移到N，选项B错误；根据电荷守恒定律，M和N这个与外界没有电荷交换的系统原来电荷量的代数和为0，摩擦后电荷量的代数和应仍为0，选项C正确；元电荷的值为1.60×10－19 C，摩擦后M带正电且所带电荷量为1.6×10－10 C，由于M带电荷量应是元电荷的整数倍，所以M在摩擦过程中失去109个电子，选项D错误．

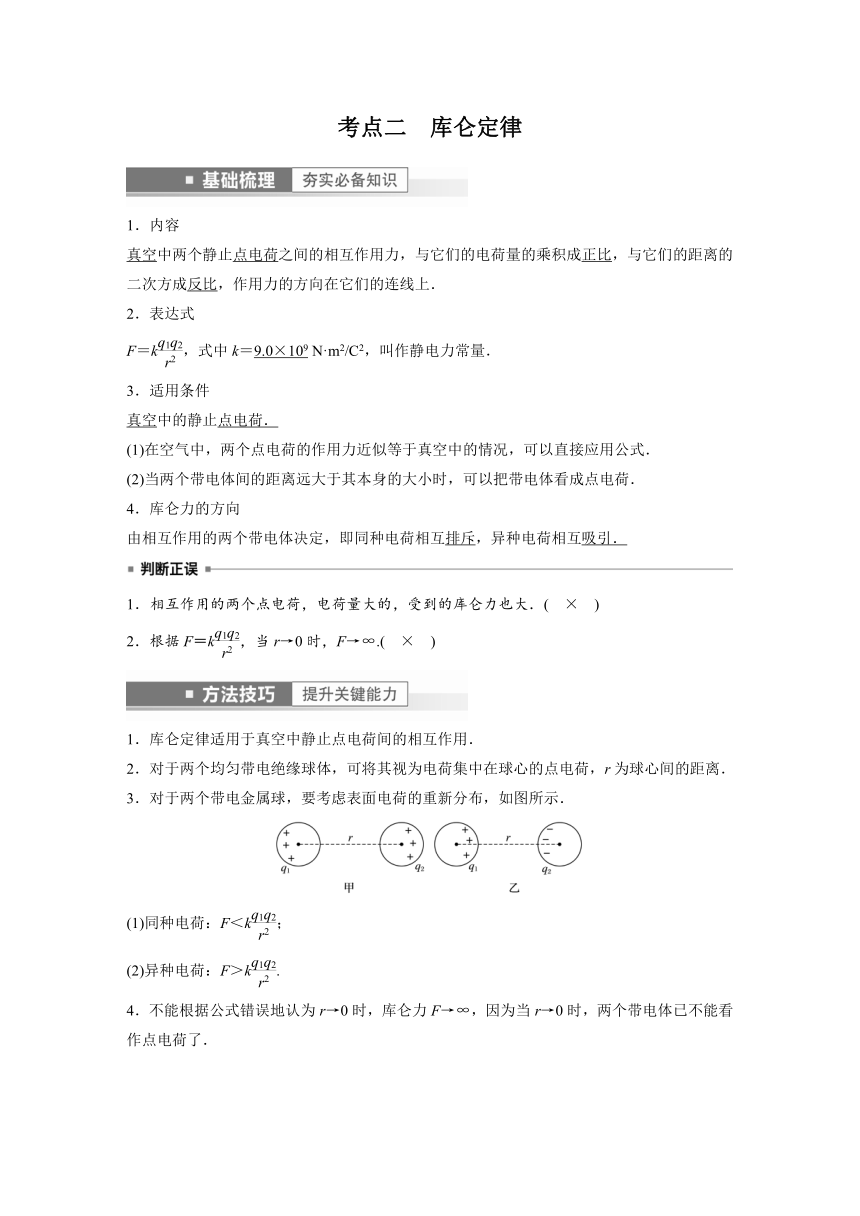

考点二　库仑定律
1．内容
真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上．
2．表达式
F＝k，式中k＝9.0×109 N·m2/C2，叫作静电力常量．
3．适用条件
真空中的静止点电荷．
(1)在空气中，两个点电荷的作用力近似等于真空中的情况，可以直接应用公式．
(2)当两个带电体间的距离远大于其本身的大小时，可以把带电体看成点电荷．
4．库仑力的方向
由相互作用的两个带电体决定，即同种电荷相互排斥，异种电荷相互吸引．
1．相互作用的两个点电荷，电荷量大的，受到的库仑力也大．(　×　)
2．根据F＝k，当r→0时，F→∞.(　×　)
1．库仑定律适用于真空中静止点电荷间的相互作用．
2．对于两个均匀带电绝缘球体，可将其视为电荷集中在球心的点电荷，r为球心间的距离．
3．对于两个带电金属球，要考虑表面电荷的重新分布，如图所示．
(1)同种电荷：F＜k；
(2)异种电荷：F＞k.
4．不能根据公式错误地认为r→0时，库仑力F→∞，因为当r→0时，两个带电体已不能看作点电荷了．

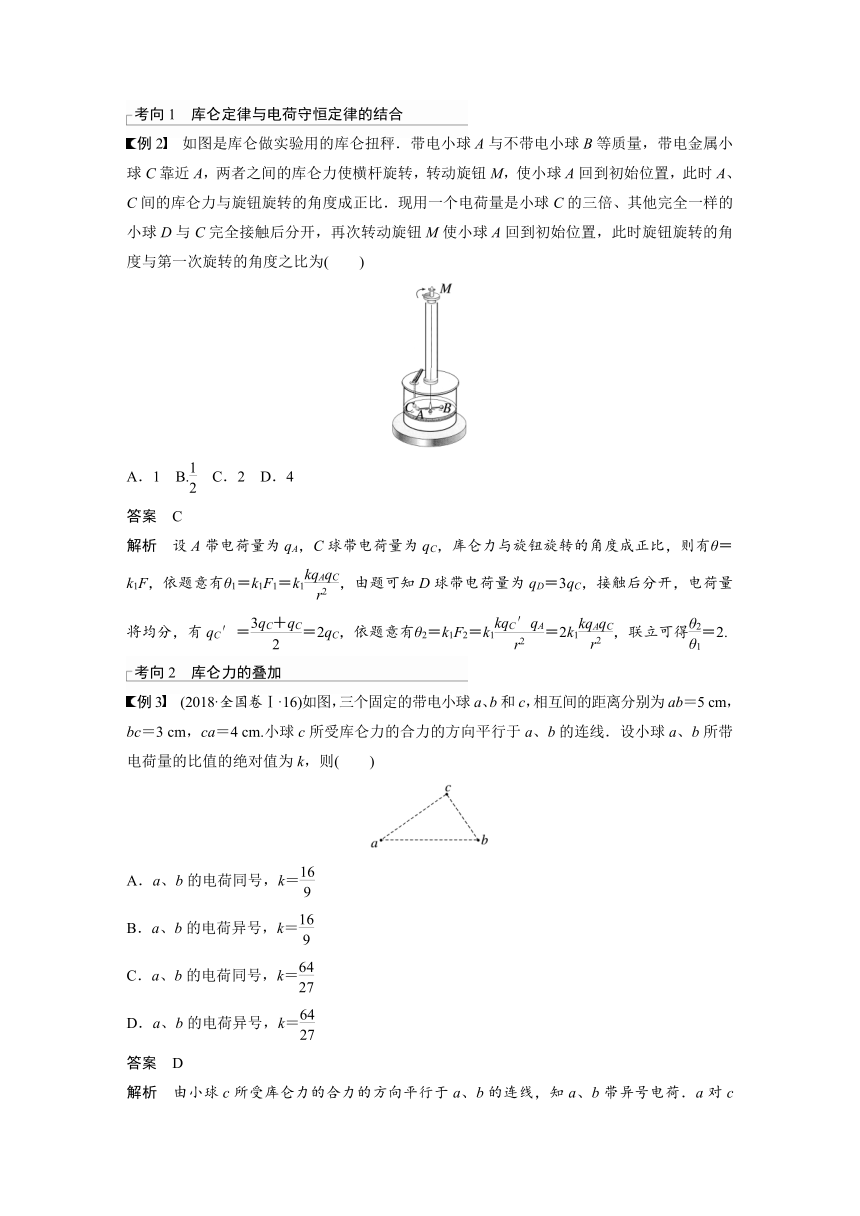

考向1　库仑定律与电荷守恒定律的结合
例2　如图是库仑做实验用的库仑扭秤．带电小球A与不带电小球B等质量，带电金属小球C靠近A，两者之间的库仑力使横杆旋转，转动旋钮M，使小球A回到初始位置，此时A、C间的库仑力与旋钮旋转的角度成正比．现用一个电荷量是小球C的三倍、其他完全一样的小球D与C完全接触后分开，再次转动旋钮M使小球A回到初始位置，此时旋钮旋转的角度与第一次旋转的角度之比为(　　)
A．1 B. C．2 D．4
答案　C
解析　设A带电荷量为qA，C球带电荷量为qC，库仑力与旋钮旋转的角度成正比，则有θ＝k1F，依题意有θ1＝k1F1＝k1，由题可知D球带电荷量为qD＝3qC，接触后分开，电荷量将均分，有qC′＝＝2qC，依题意有θ2＝k1F2＝k1＝2k1，联立可得＝2.
考向2　库仑力的叠加
例3　(2018·全国卷Ⅰ·16)如图，三个固定的带电小球a、b和c，相互间的距离分别为ab＝5 cm，bc＝3 cm，ca＝4 cm.小球c所受库仑力的合力的方向平行于a、b的连线．设小球a、b所带电荷量的比值的绝对值为k，则(　　)
A．a、b的电荷同号，k＝
B．a、b的电荷异号，k＝
C．a、b的电荷同号，k＝
D．a、b的电荷异号，k＝
答案　D

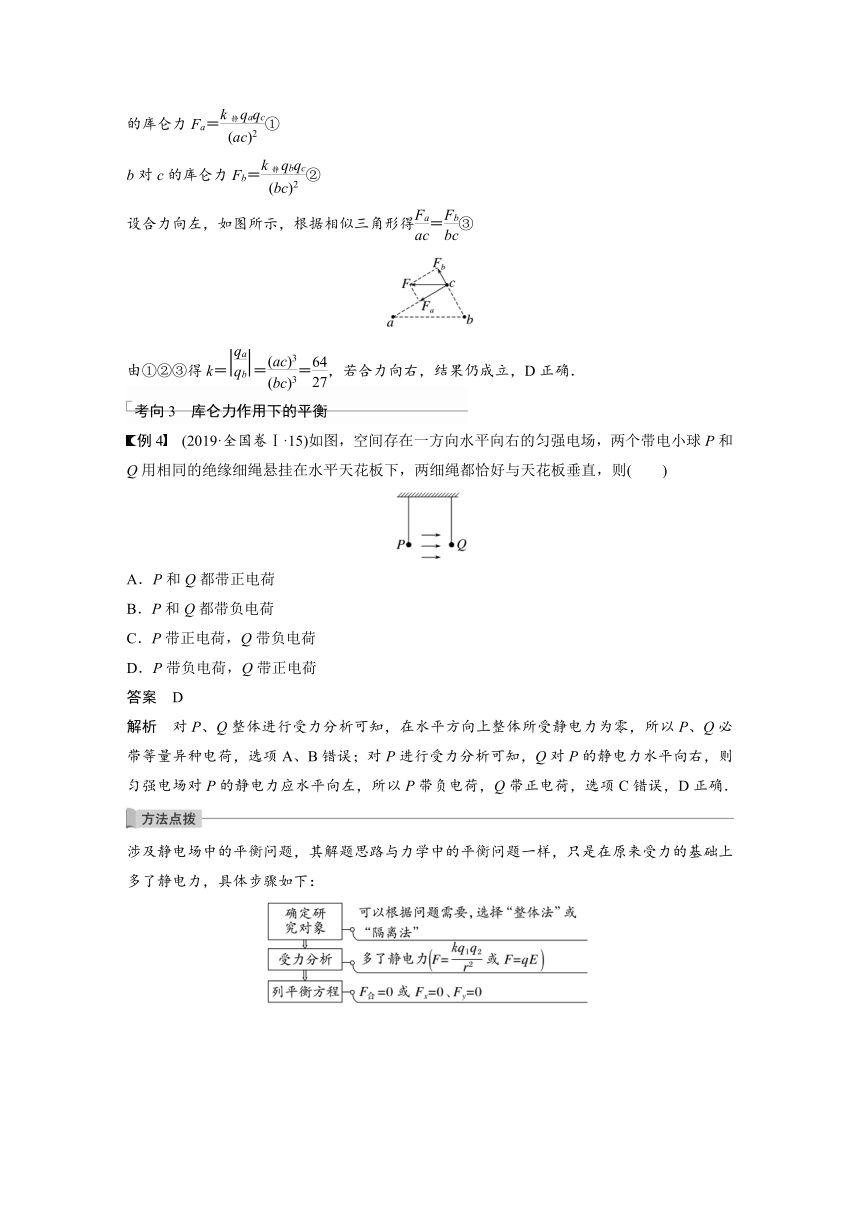

解析　由小球c所受库仑力的合力的方向平行于a、b的连线，知a、b带异号电荷．a对c的库仑力Fa＝①
b对c的库仑力Fb＝②
设合力向左，如图所示，根据相似三角形得＝③
由①②③得k＝＝＝，若合力向右，结果仍成立，D正确．
考向3　库仑力作用下的平衡
例4　(2019·全国卷Ⅰ·15)如图，空间存在一方向水平向右的匀强电场，两个带电小球P和Q用相同的绝缘细绳悬挂在水平天花板下，两细绳都恰好与天花板垂直，则(　　)
A．P和Q都带正电荷
B．P和Q都带负电荷
C．P带正电荷，Q带负电荷
D．P带负电荷，Q带正电荷
答案　D
解析　对P、Q整体进行受力分析可知，在水平方向上整体所受静电力为零，所以P、Q必带等量异种电荷，选项A、B错误；对P进行受力分析可知，Q对P的静电力水平向右，则匀强电场对P的静电力应水平向左，所以P带负电荷，Q带正电荷，选项C错误，D正确．
涉及静电场中的平衡问题，其解题思路与力学中的平衡问题一样，只是在原来受力的基础上多了静电力，具体步骤如下：
考点三　电场强度的理解和计算
1．电场
(1)定义：存在于电荷周围，能传递电荷间相互作用的一种特殊物质；
(2)基本性质：对放入其中的电荷有力的作用．
2．电场强度
(1)定义：放入电场中某点的电荷受到的静电力与它的电荷量之比．
(2)定义式：E＝；单位：N/C或V/m.
(3)矢量性：规定正电荷在电场中某点所受静电力的方向为该点电场强度的方向．
3．点电荷的电场：真空中距场源电荷Q为r处的场强大小为E＝k.
4．电场线的特点
(1)电场线从正电荷或无限远出发，终止于无限远或负电荷．
(2)电场线在电场中不相交．
(3)在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方电场线较疏．
(4)电场线上某点的切线方向表示该点的场强方向．
(5)沿电场线方向电势逐渐降低．
(6)电场线和等势面在相交处相互垂直．
1．电场中某点的电场强度与试探电荷在该点所受的静电力成正比．(　×　)
2．由E＝知，当试探电荷q变为一半时，电场强度E变为2倍．(　×　)
3．电场线和电场一样都是客观存在的．(　×　)
4．电场线不是电荷的运动轨迹，但根据电场线的方向能确定已知电荷的加速度的方向．(　√　)
1．三个计算公式的比较
公式 适用条件 说明
定义式 E＝ 任何电场 某点的场强为确定值，大小及方向与q无关
决定式 E＝k 真空中点电荷的电场 E由场源电荷Q和场源电荷到某点的距离r决定
关系式 E＝ 匀强电场 d是沿电场方向的距离
2.等量同种和异种点电荷周围电场强度的比较
比较项目 等量异种点电荷 等量同种点电荷
电场线的分布图
连线中点O处的场强 连线上O点场强最小，指向负电荷一方 为零
连线上的场强大小(从左到右) 沿连线先变小，再变大 沿连线先变小，再变大
沿连线的中垂线由O点向外的场强大小 O点最大，向外逐渐变小 O点最小，向外先变大后变小
关于O点对称点的场强(如A与A′、B与B′、C与C′等) 等大同向 等大反向
考向1　电场强度的理解和计算
例5　真空中Ox坐标轴上的某点有一个点电荷Q，坐标轴上A、B两点的坐标分别为0.2 m和0.7 m．在A点放一个带正电的试探电荷，在B点放一个带负电的试探电荷，A、B两点的试探电荷受到静电力的方向都跟x轴正方向相同，静电力的大小F跟试探电荷电荷量q的关系分别如图中直线a、b所示．忽略A、B间的作用力．下列说法正确的是(　　)
A．B点的电场强度大小为0.25 N/C
B．A点的电场强度的方向沿x轴负方向
C．点电荷Q的位置坐标为0.3 m
D．点电荷Q是正电荷
答案　C
解析　由A处试探电荷的F－q图线可得，该处的场强为E1＝＝4×105 N/C，方向水平向右，同理可得，B处的场强为E2＝＝0.25×105 N/C，方向水平向左，A、B错误；由A、B的分析可知，点电荷Q应为负电荷，且在A、B之间，设Q到A点的距离为l，由点电荷场强公式可得E1＝k＝4×105 N/C，E2＝k＝×105 N/C，联立解得l＝0.1 m，故点电荷Q的位置坐标为0.3 m，C正确，D错误．
考向2　电场线的理解及应用
例6　某电场的电场线分布如图所示，下列说法正确的是(　　)
A．c点的电场强度大于b点的电场强度
B．若将一试探电荷＋q由a点释放，它将沿电场线运动到b点
C．b点的电场强度大于d点的电场强度
D．a点和b点的电场强度方向相同
答案　C
解析　电场线的疏密表示电场强度的大小，由题图可知Eb>Ec，Eb>Ed，C正确，A错误；由于电场线是曲线，由a点释放的正电荷不可能沿电场线运动，B错误；电场线的切线方向为该点电场强度的方向，a点和b点的切线不同向，D错误．
例7　一个负电荷从电场中的A点由静止释放，仅在静电力作用下沿电场线由A点运动到B点，它运动的v－t图像如图所示，则A、B两点所在区域的电场线分布情况可能是下列选项中的(　　)
答案　C
解析　由v－t图像可知，负电荷在电场中做加速度增大的加速运动，故所受的静电力增大，说明从A到B电场强度越来越大，电场线逐渐密集，且负电荷受力方向与电场方向相反，故电场线方向由B指向A，故C正确，A、B、D错误．
例8　电场线能直观、方便地反映电场的分布情况．如图甲是等量异号点电荷形成电场的电场线，图乙是电场中的一些点；O是电荷连线的中点，E、F是连线中垂线上关于O对称的两点，B、C和A、D是两电荷连线上关于O对称的两点．则(　　)
A．E、F两点场强相同
B．A、D两点场强不同
C．B、O、C三点中，O点场强最大
D．从E点向O点运动的电子加速度逐渐减小
答案　A
解析　等量异号点电荷连线的中垂线是一条等势线，电场强度方向与等势线垂直，因此E、F两点场强方向相同，由于E、F是连线中垂线上关于O对称的两点，则其场强大小也相等，故A正确；根据对称性可知，A、D两点处电场线疏密程度相同，则A、D两点场强大小相同，由题图甲看出，A、D两点场强方向相同，故B错误；由题图甲看出，B、O、C三点比较，O点处的电场线最稀疏，场强最小，故C错误；由题图可知，电子从E点向O点运动过程中，电场强度逐渐增大，则静电力逐渐增大，由牛顿第二定律可知电子的加速度逐渐增大，故D错误．
考点四　电场强度的叠加
1．电场强度的叠加(如图所示)
2．“等效法”“对称法”和“填补法”
(1)等效法
在保证效果相同的前提下，将复杂的电场情景变换为简单的或熟悉的电场情景．
例如：一个点电荷＋q与一个无限大薄金属板形成的电场，等效为两个等量异种点电荷形成的电场，如图甲、乙所示．
(2)对称法
利用空间上对称分布的电荷形成的电场具有对称性的特点，使复杂电场的叠加计算问题大为简化．
例如：如图所示，均匀带电的球壳在O点产生的场强，等效为弧BC产生的场强，弧BC产生的场强方向，又等效为弧的中点M在O点产生的场强方向．
(3)填补法
将有缺口的带电圆环或圆板补全为完整的圆环或圆板，或将半球面补全为球面，从而化难为易、事半功倍．
3．选用技巧
(1)点电荷电场、匀强电场场强叠加一般应用合成法．
(2)均匀带电体与点电荷场强叠加一般应用对称法．
(3)计算均匀带电体某点产生的场强一般应用补偿法或微元法．
考向1　点电荷电场强度的叠加
例9　直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图所示．M、N两点各固定一负点电荷，一电荷量为Q的正点电荷置于O点时，G点处的电场强度恰好为零．静电力常量用k表示．若将该正点电荷移到G点，则H点处场强的大小和方向分别为(　　)
A.，沿y轴正向 B.，沿y轴负向
C.，沿y轴正向 D.，沿y轴负向
答案　B
解析　处于O点的正点电荷在G点处产生的场强大小E1＝k，方向沿y轴负向；因为G点处场强为零，所以M、N处两负点电荷在G点产生的合场强大小E2＝E1＝k，方向沿y轴正向；根据对称性，M、N处两负点电荷在H点产生的合场强大小E3＝E2＝k，方向沿y轴负向；将该正点电荷移到G处，该正点电荷在H点产生的场强大小E4＝k，方向沿y轴正向，所以H点的场强大小E＝E3－E4＝，方向沿y轴负向．
考向2　非点电荷电场强度的叠加和计算
例10　如图，四根彼此绝缘的均匀带电导线a、b、c、d围成一个正方形线框，线框在正方形中心O点产生的电场强度大小为E0，方向竖直向下；若仅撤去导线c，则O点场强大小变为E1，方向竖直向上，则若将导线c叠于导线a处，则O点场强大小变为(　　)
A．E1－E0 B．E1－2E0
C．2E1＋E0 D．2E1
答案　C
解析　正方形线框在O点产生的电场方向竖直向下，则表明左右带电导线在O点产生的电场强度为零．a、c产生的电场强度竖直向下．撤去c，O点处的场强竖直向上，表明a带负电，c带负电，则c在O点产生的电场强度为Ec＝E1＋E0，将c叠于a处，则O点处场强大小为E′＝2E1＋E0.
考向3　填补法、对称法在电场叠加中的应用
例11　(2021·江苏卷·10)一球面均匀带有正电荷，球内的电场强度处处为零，如图所示，O为球心，A、B为直径上的两点，OA＝OB，现垂直于AB将球面均分为左右两部分，C为截面上的一点，移去左半球面，右半球面所带电荷仍均匀分布，则(　　)
A．O、C两点电势相等
B．A点的电场强度大于B点
C．沿直线从A到B电势先升高后降低
D．沿直线从A到B电场强度逐渐增大
答案　A
解析　由于O、C点连线为等势线，故O、C两点电势相等，故A正确；
将题中半球壳补成一个完整的球壳，且带电均匀，设左、右半球在A点产生的电场强度大小分别为E1和E2；由题知，均匀带电球壳内部电场强度处处为零，则知E1＝E2，根据对称性，左、右半球在B点产生的电场强度大小分别为E2和E1，且E1＝E2，在图示电场中，A的电场强度大小为E2，方向向左，B的电场强度大小为E1，方向向左，所以A点的电场强度与B点的电场强度相同，沿直线从A到B电场强度不可能逐渐增大，故B、D错误；
根据电场的叠加原理可知，在AB连线上电场线方向向左，沿着电场线方向电势逐渐降低，则沿直线从A到B电势升高，故C错误．
课时精练
1．光滑绝缘水平面上固定一半径为R、带正电的球体A(可认为电荷量全部在球心)，另一带正电的小球B以一定的初速度冲向球体A，用r表示两球心间的距离，F表示B小球受到的库仑斥力，在r＞R的区域内，下列描述F随r变化关系的图像中可能正确的是(　　)
答案　C
解析　根据库仑定律可知，两球之间的库仑力满足F＝k，即随r增加，F非线性减小．故选C.
2.一带电荷量为 ＋ Q的小球A固定在绝缘底座上，在它左侧还有一个用绝缘丝线悬挂的带电荷量为 ＋ q的小球B，它们处于同一高度静止，如图所示，两球均视为点电荷，下列说法中正确的是(　　)
A．若小球A向左平移一段微小距离，则稳定后丝线与竖直方向的夹角减小
B．小球A对小球B的库仑力大小等于小球B对小球A的库仑力大小
C．若增加小球A的带电荷量，则稳定后丝线与竖直方向夹角不变
D．若使小球A带电荷量变为－Q，则稳定后丝线与竖直方向夹角不变
答案　B
解析　根据共点力平衡得，小球B受到的库仑力F ＝ k ＝ mgtan θ，若小球A向左平移一小段距离，r减小，小球B受到A的库仑力F增大，丝线与竖直方向夹角θ增大，A错误；根据牛顿第三定律，小球A对小球B的库仑力与小球B对小球A的库仑力是一对作用力和反作用力，大小总是相等的，B正确；若增加A球带电荷量，根据共点力平衡得，小球B受到的库仑力F ＝ k ＝ mgtan θ，小球B受到A的库仑力F增大，则丝线与竖直方向夹角增大，C错误；若使A球带电荷量变为－Q，则小球B受到向右的库仑引力，向右偏，与A球的距离减小，库仑力将增大，则丝线与竖直方向夹角将增大，D错误．
3.一个原来不带电的半径为r的金属球放在绝缘支架上，左侧放一个电荷量为＋Q的点电荷．周围的电场线分布如图所示，金属球外表面为等势面．下列说法正确的是(　　)
A．金属球右侧感应出负电荷
B．此时金属球所带电荷量为Q
C．P点电场方向向右
D．感应电荷在金属球球心处产生的电场场强大小为k
答案　C
解析　因左侧点电荷带正电，则金属球右侧感应出正电荷，故A错误；
金属球由绝缘体支撑，金属球上的电荷无法转移，只能在金属球表面分布，原来金属球不带电，感应后金属球所带电荷量也为零，故B错误；左侧电荷＋Q对P点的场强方向向右，金属球右侧感应出的正电荷对P点的场强方向也向右，金属球左侧感应出的负电荷对P点的场强方向向左，但由于左侧相对于右侧距P点更远，因此P点合电场方向向右，故C正确；因金属球球心处场强为零，所以感应电荷在金属球球心处产生的电场与点电荷在金属球球心产生的电场场强大小相等，方向相反，点电荷距金属球球心的距离大于金属球半径r，在金属球球心处产生的电场场强小于k，故D错误．
4.(2022·江苏无锡市模拟)如图所示，一个两端封闭的玻璃管内壁光滑且绝缘管内装有A、B两带电小球(可视为点电荷)，质量分别为m和5m，当管水平放置时，A对管左端的压力为2mg，当管竖直放置时(　　)
A．若A球在底部，则B球停在管中央
B．若A球在底部，则A对管底的压力为8mg
C．若B球在底部，则B对管底的压力为7mg
D．若B球在底部，则B对管底的压力为6mg
答案　D
解析　设管长为L，两球带电荷量分别为q1、q2，则水平放置时，由A球受力平衡知
2mg＝k
当管竖直放置时
若A球在底部，B球停在管中央，则此时，B球受库仑力
FB＝k＝8mg>5mg
则B球不可能停在管中央，选项A错误；
若A球在底部，则对AB整体分析可知，A对管底的压力等于两球的重力之和，为6mg，同理，若B球在底部，则B对管底的压力为6mg，选项B、C错误，D正确．
5.(2022·安徽省高三月考)如图所示，在光滑绝缘的水平面上，三个相同的不带电小球由三根相同的绝缘轻弹簧连接构成等边三角形，轻弹簧均处于原长．现让每个小球带上相同的电荷量q，当三角形的面积增大到原来的4倍时重新达到平衡状态．已知每根弹簧的原长为l0，静电力常量为k，则每根弹簧的劲度系数为(　　)
A. B.
C. D.
答案　A
解析　三角形的面积为S＝l2sin 60°，则当面积增大到原来的4倍时，边长变为原来的2倍，即当每个小球带上相同的电荷量时，弹簧伸长了l0，则对其中一个小球受力分析可知2Kl0cos 30°＝2kcos 30°，解得K＝，故选A.
6.带有等量异种电荷的一对平行金属板，如果两极板间距不是足够近或者两极板面积不是足够大，即使在两极板之间，它的电场线也不是彼此平行的直线，而是如图所示的曲线，关于这种电场，以下说法正确的是(　　)
A．这种电场的电场线虽然是曲线，但是电场线的分布却是左右对称的，很有规律性，它们之间的电场，除边缘部分外，可以看成匀强电场
B．电场内部A点的电场强度小于B点的电场强度
C．电场内部A点的电场强度等于B点的电场强度
D．若将一正电荷从电场中的A点由静止释放，它将沿着电场线方向运动到负极板
答案　D
解析　由于这种平行金属板形成的电场的电场线不是等间距的平行直线，所以不是匀强电场，选项A错误．从电场线分布看，A处的电场线比B处密，所以A点的电场强度大于B点的电场强度，选项B、C错误．A、B两点所在的电场线为一条直线，电荷受力方向沿着这条直线，所以若将一正电荷从电场中的A 点由静止释放，它将沿着电场线方向运动到负极板，选项D正确．
7.如图所示，M、N为两个等量同种正点电荷，在其连线的中垂线上的P点自由释放一点电荷q，不计重力，下列说法中正确的是(　　)
A．点电荷一定会向O运动，加速度一定越来越大，速度也一定越来越大
B．点电荷可能会向O运动，加速度一定越来越小，速度一定越来越大
C．若点电荷能越过O点，则一定能运动到P关于O的对称点且速度再次为零
D．若点电荷能运动到O点，此时加速度达到最大值，速度为零
答案　C
解析　若点电荷带正电，则点电荷会向背离O点方向运动，选项A错误；若点电荷带负电，则点电荷会向O运动，加速度可能先增加后减小，也可能一直减小，但是速度一定越来越大，选项B错误；若点电荷能越过O点，则根据能量关系以及对称性可知，点电荷一定能运动到P关于O的对称点且速度再次为零，选项C正确；若点电荷能运动到O点，此时加速度为零，速度达到最大值，选项D错误．
8.如图所示，四个点电荷所带电荷量的绝对值均为Q，分别固定在正方形的四个顶点上，正方形边长为a，静电力常量为k，则正方形两条对角线交点处的电场强度(　　)
A．大小为，方向竖直向上
B．大小为，方向竖直向上
C．大小为，方向竖直向下
D．大小为，方向竖直向下
答案　C
解析　一个点电荷在两条对角线交点处产生的场强大小为E＝＝，根据电场叠加原理，对角线上的两异种点电荷在交点处的合场强为E合＝2E＝，两等大的场强互相垂直，故正方形两条对角线交点处的电场强度为E总＝＝，方向竖直向下，故选C.
9.如图所示，倾角为θ的光滑绝缘斜面固定在水平面上．为了使质量为m、带电荷量为＋q的小球静止在斜面上，可加一平行纸面的匀强电场(未画出)，重力加速度为g，则(　　)
A．电场强度的最小值为E＝
B．若电场强度E＝，则电场强度方向一定竖直向上
C．若电场强度方向从沿斜面向上逐渐转到竖直向上，则电场强度逐渐增大
D．若电场强度方向从沿斜面向上逐渐转到竖直向上，则电场强度先减小后增大
答案　C
解析　对小球受力分析，如图所示，静电力与支持力垂直时，所加的电场强度最小，此时场强方向沿斜面向上，mgsin θ＝qEmin，解得电场强度的最小值为Emin＝，选项A错误；
若电场强度E＝，则静电力与重力大小相等，由图可知，静电力方向可能竖直向上，也可能斜向左下，选项B错误；由图可知，若电场强度方向从沿斜面向上逐渐转到竖直向上，则静电力逐渐变大，电场强度逐渐增大，选项C正确，D错误．
10.如图所示，两个固定的半径均为r的细圆环同轴放置，O1、O2分别为两细圆环的圆心，且O1O2＝2r，两圆环分别带有均匀分布的等量异种电荷＋Q、－Q(Q>0)．一带正电的粒子(重力不计)从O1由静止释放．静电力常量为k.下列说法正确的是(　　)
A．O1O2中点处的电场强度为
B．O1O2中点处的电场强度为
C．粒子在O1O2中点处动能最大
D．粒子在O2处动能最大
答案　A
解析　把圆环上每一个点都看成一个点电荷，则电荷量为q＝，根据点电荷场强公式，点电荷在O1O2中点的场强为E＝，根据电场的叠加原理，单个圆环在O1O2中点的场强为E＝cos 45°，两个圆环在O1O2中点的合场强为E总＝，故A正确，B错误；带电粒子从O1点开始由静止释放，在粒子从O1向O2的运动过程中，两圆环对粒子的作用力皆向左，可见电场对带电粒子做正功，故粒子在O1O2中点处动能不是最大，故C错误；根据电场叠加原理，在O2左侧场强方向先向左后向右，因此粒子到达O2左侧某一点时，速度最大，动能最大，在这以后向左运动的速度开始减小，动能也减小，故D错误．
11.在x轴上固定有两个正、负点电荷，一个带电荷量为＋Q1、一个带电荷量为－Q2(Q1>0、Q2>0)，用E1表示Q1在x轴上产生的电场强度大小，E2表示Q2在x轴上产生的电场强度大小．当Q1>Q2时，E1＝E2的点有两个，分别为M点和N点，M、N两点距Q2的距离分别为r1和r2，如图所示．则当的比值增大时(　　)
A．r1、r2都减小 B．r1、r2都增大
C．r1减小，r2增大 D．r1增大，r2减小
答案　A
解析　设Q1、Q2两点电荷之间的距离为L，x轴上M、N两点的电场强度大小相等，则k＝k，k＝k，解得r1＝，r2＝，当的比值增大时，r1、r2都减小，故A正确，B、C、D错误．
