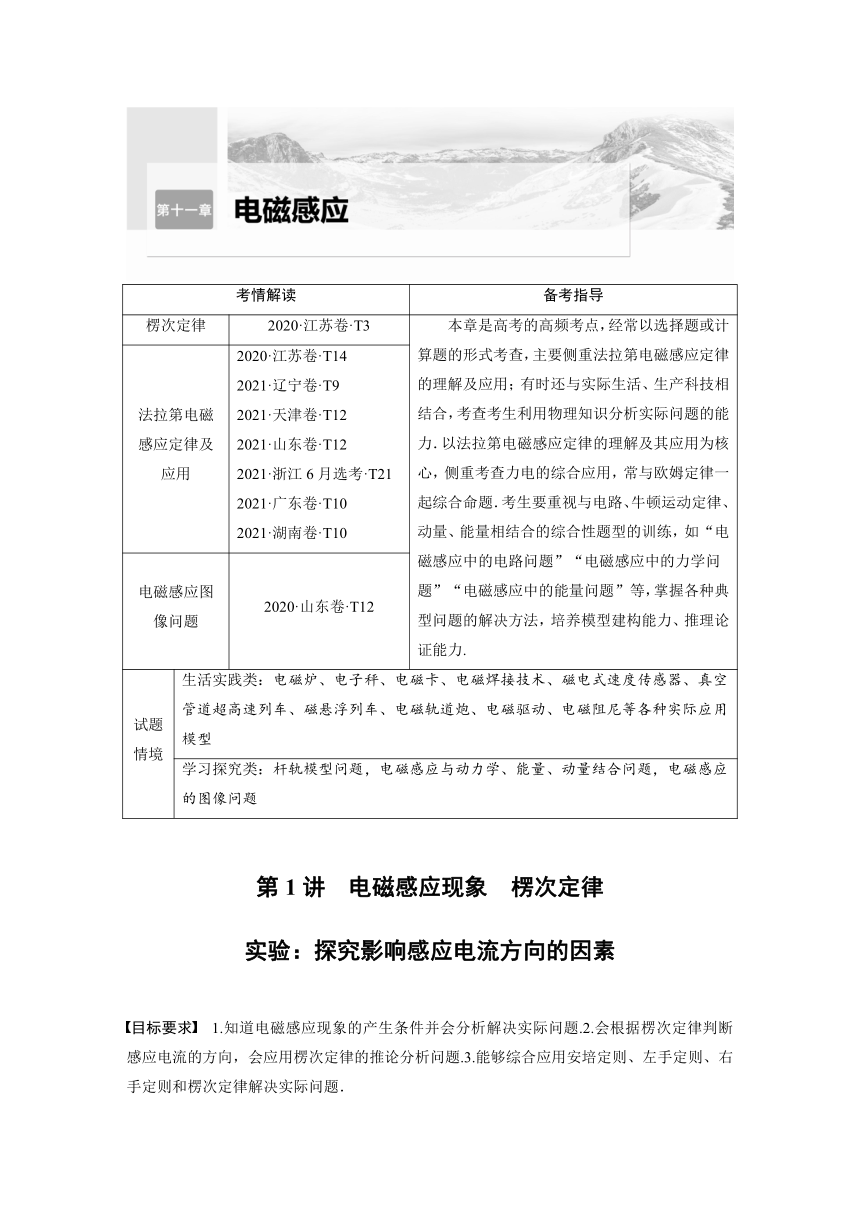

考情解读 备考指导
楞次定律 2020·江苏卷·T3 　　本章是高考的高频考点，经常以选择题或计算题的形式考查，主要侧重法拉第电磁感应定律的理解及应用；有时还与实际生活、生产科技相结合，考查考生利用物理知识分析实际问题的能力．以法拉第电磁感应定律的理解及其应用为核心，侧重考查力电的综合应用，常与欧姆定律一起综合命题．考生要重视与电路、牛顿运动定律、动量、能量相结合的综合性题型的训练，如“电磁感应中的电路问题”“电磁感应中的力学问题”“电磁感应中的能量问题”等，掌握各种典型问题的解决方法，培养模型建构能力、推理论证能力.
法拉第电磁感应定律及应用 2020·江苏卷·T14 2021·辽宁卷·T9 2021·天津卷·T12 2021·山东卷·T12 2021·浙江6月选考·T21 2021·广东卷·T10 2021·湖南卷·T10
电磁感应图像问题 2020·山东卷·T12
试题情境 生活实践类：电磁炉、电子秤、电磁卡、电磁焊接技术、磁电式速度传感器、真空管道超高速列车、磁悬浮列车、电磁轨道炮、电磁驱动、电磁阻尼等各种实际应用模型
学习探究类：杆轨模型问题，电磁感应与动力学、能量、动量结合问题，电磁感应的图像问题
第1讲　电磁感应现象　楞次定律
实验：探究影响感应电流方向的因素
目标要求　1.知道电磁感应现象的产生条件并会分析解决实际问题.2.会根据楞次定律判断感应电流的方向，会应用楞次定律的推论分析问题.3.能够综合应用安培定则、左手定则、右手定则和楞次定律解决实际问题．

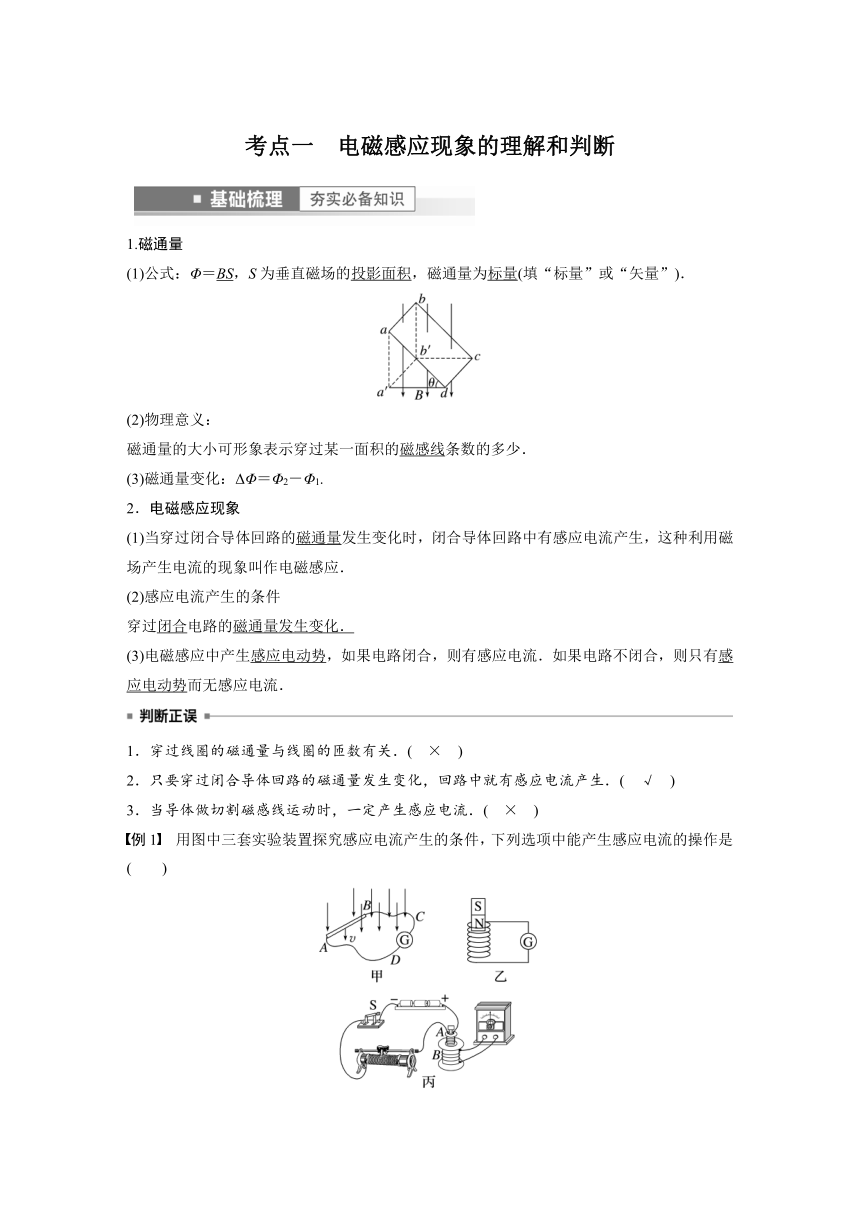

考点一　电磁感应现象的理解和判断
1.磁通量
(1)公式：Φ＝BS，S为垂直磁场的投影面积，磁通量为标量(填“标量”或“矢量”)．
(2)物理意义：
磁通量的大小可形象表示穿过某一面积的磁感线条数的多少．
(3)磁通量变化：ΔΦ＝Φ2－Φ1.
2．电磁感应现象
(1)当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应．
(2)感应电流产生的条件
穿过闭合电路的磁通量发生变化．
(3)电磁感应中产生感应电动势，如果电路闭合，则有感应电流．如果电路不闭合，则只有感应电动势而无感应电流．
1．穿过线圈的磁通量与线圈的匝数有关．(　×　)
2．只要穿过闭合导体回路的磁通量发生变化，回路中就有感应电流产生．(　√　)
3．当导体做切割磁感线运动时，一定产生感应电流．(　×　)
例1　用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(　　)
A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD的磁感线条数不变
B．乙图中，使条形磁体匀速穿过线圈
C．丙图中，开关S保持闭合，A、B螺线管相对静止一起竖直向上运动
D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动
答案　B

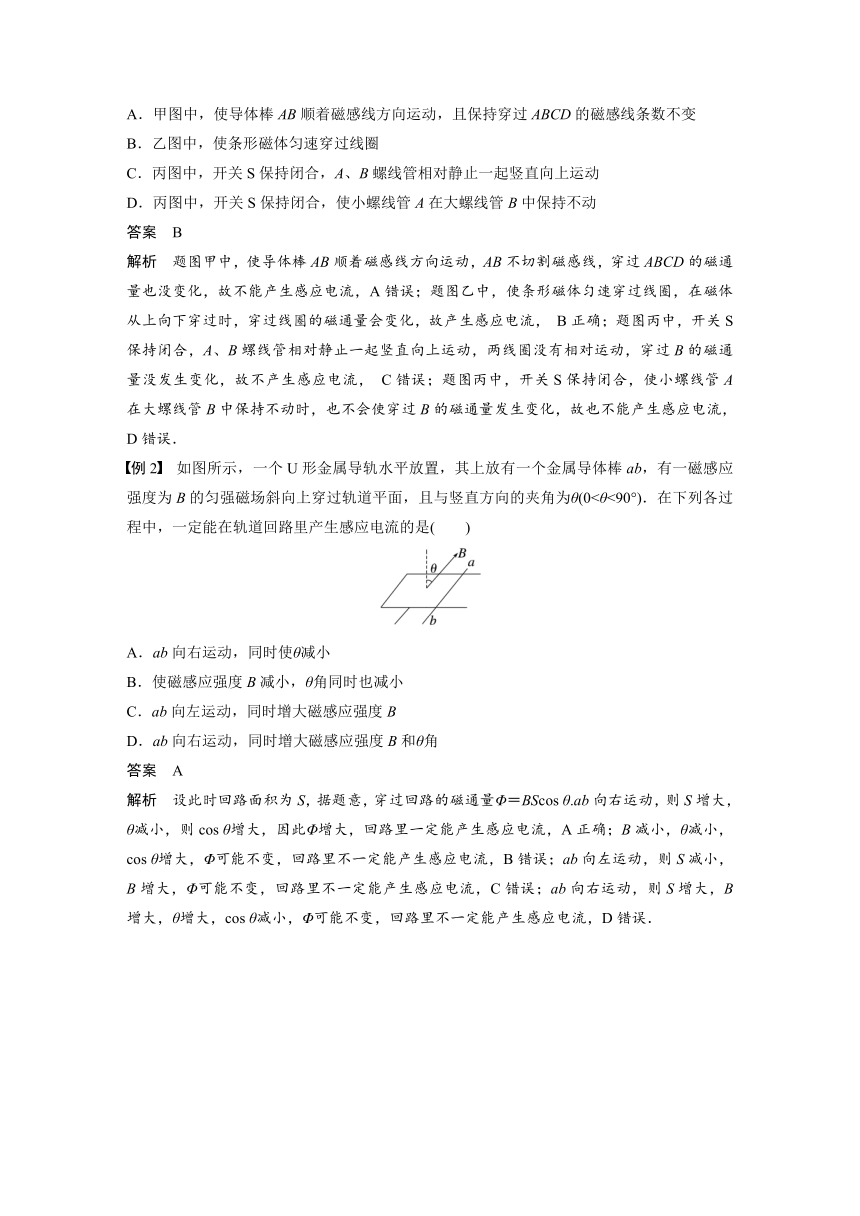

解析　题图甲中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，穿过ABCD的磁通量也没变化，故不能产生感应电流，A错误；题图乙中，使条形磁体匀速穿过线圈，在磁体从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流， B正确；题图丙中，开关S保持闭合，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，穿过B的磁通量没发生变化，故不产生感应电流， C错误；题图丙中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时，也不会使穿过B的磁通量发生变化，故也不能产生感应电流， D错误．
例2　如图所示，一个U形金属导轨水平放置，其上放有一个金属导体棒ab，有一磁感应强度为B的匀强磁场斜向上穿过轨道平面，且与竖直方向的夹角为θ(0<θ<90°)．在下列各过程中，一定能在轨道回路里产生感应电流的是(　　)
A．ab向右运动，同时使θ减小
B．使磁感应强度B减小，θ角同时也减小
C．ab向左运动，同时增大磁感应强度B
D．ab向右运动，同时增大磁感应强度B和θ角
答案　A
解析　设此时回路面积为S，据题意，穿过回路的磁通量Φ＝BScos θ.ab向右运动，则S增大，θ减小，则cos θ增大，因此Φ增大，回路里一定能产生感应电流，A正确；B减小，θ减小，cos θ增大，Φ可能不变，回路里不一定能产生感应电流，B错误；ab向左运动，则S减小，B增大，Φ可能不变，回路里不一定能产生感应电流，C错误；ab向右运动，则S增大，B增大，θ增大，cos θ减小，Φ可能不变，回路里不一定能产生感应电流，D错误．

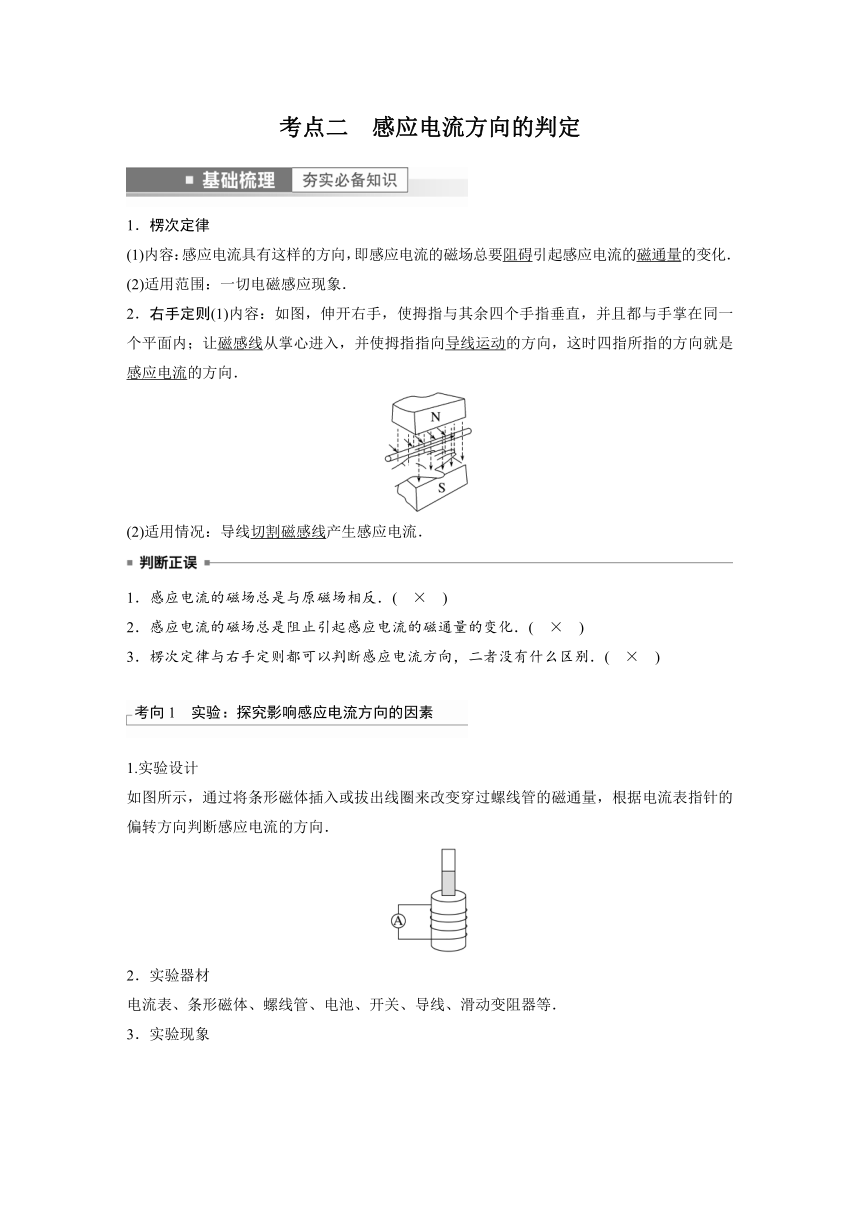

考点二　感应电流方向的判定
1．楞次定律
(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．
(2)适用范围：一切电磁感应现象．
2．右手定则(1)内容：如图，伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．
(2)适用情况：导线切割磁感线产生感应电流．
1．感应电流的磁场总是与原磁场相反．(　×　)
2．感应电流的磁场总是阻止引起感应电流的磁通量的变化．(　×　)
3．楞次定律与右手定则都可以判断感应电流方向，二者没有什么区别．(　×　)
考向1　实验：探究影响感应电流方向的因素
1.实验设计
如图所示，通过将条形磁体插入或拔出线圈来改变穿过螺线管的磁通量，根据电流表指针的偏转方向判断感应电流的方向．
2．实验器材
电流表、条形磁体、螺线管、电池、开关、导线、滑动变阻器等．

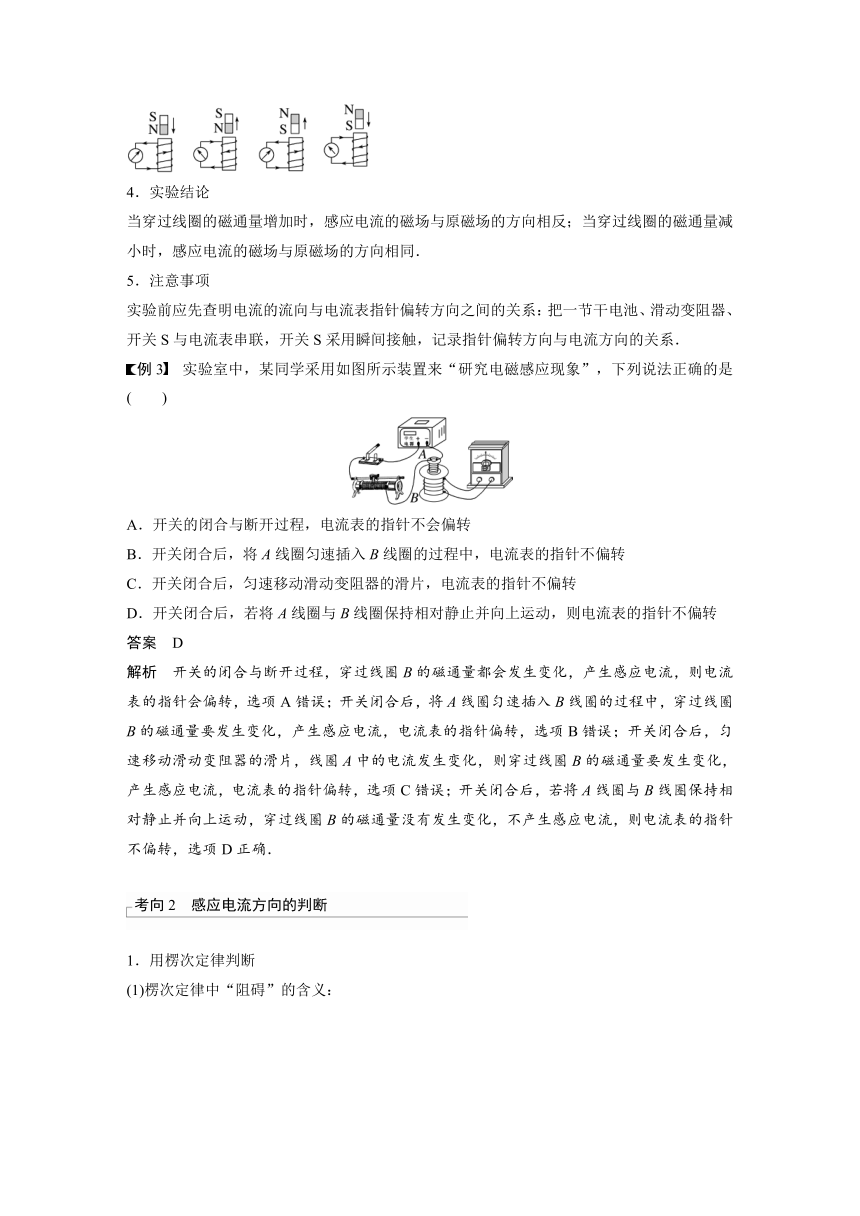

3．实验现象
　　　
4．实验结论
当穿过线圈的磁通量增加时，感应电流的磁场与原磁场的方向相反；当穿过线圈的磁通量减小时，感应电流的磁场与原磁场的方向相同．
5．注意事项
实验前应先查明电流的流向与电流表指针偏转方向之间的关系：把一节干电池、滑动变阻器、开关S与电流表串联，开关S采用瞬间接触，记录指针偏转方向与电流方向的关系．
例3　实验室中，某同学采用如图所示装置来“研究电磁感应现象”，下列说法正确的是(　　)
A．开关的闭合与断开过程，电流表的指针不会偏转
B．开关闭合后，将A线圈匀速插入B线圈的过程中，电流表的指针不偏转
C．开关闭合后，匀速移动滑动变阻器的滑片，电流表的指针不偏转
D．开关闭合后，若将A线圈与B线圈保持相对静止并向上运动，则电流表的指针不偏转
答案　D
解析　开关的闭合与断开过程，穿过线圈B的磁通量都会发生变化，产生感应电流，则电流表的指针会偏转，选项A错误；开关闭合后，将A线圈匀速插入B线圈的过程中，穿过线圈B的磁通量要发生变化，产生感应电流，电流表的指针偏转，选项B错误；开关闭合后，匀速移动滑动变阻器的滑片，线圈A中的电流发生变化，则穿过线圈B的磁通量要发生变化，产生感应电流，电流表的指针偏转，选项C错误；开关闭合后，若将A线圈与B线圈保持相对静止并向上运动，穿过线圈B的磁通量没有发生变化，不产生感应电流，则电流表的指针不偏转，选项D正确．
考向2　感应电流方向的判断
1．用楞次定律判断
(1)楞次定律中“阻碍”的含义：
(2)应用楞次定律的思路：
2．用右手定则判断
该方法只适用于导体切割磁感线产生的感应电流，注意三个要点：
(1)掌心——磁感线穿入；
(2)拇指——指向导体运动的方向；
(3)四指——指向感应电流的方向．
例4　(2020·江苏卷·3)如图所示，两匀强磁场的磁感应强度B1和B2大小相等、方向相反．金属圆环的直径与两磁场的边界重合．下列变化会在环中产生顺时针方向感应电流的是(　　)
A．同时增大B1减小B2
B．同时减小B1增大B2
C．同时以相同的变化率增大B1和B2
D．同时以相同的变化率减小B1和B2
答案　B
解析　若同时增大B1减小B2，则穿过环向里的磁通量增大，根据楞次定律，感应电流产生的磁场方向向外，由安培定则，环中产生的感应电流是逆时针方向，故选项A错误；同理可推出，选项B正确，C、D错误．
例5　如图所示，空间存在垂直纸面向里的磁场，磁场在竖直方向均匀分布，在水平方向非均匀分布，且关于竖直平面MN对称，绝缘轻线上端固定在M点，下端与一个粗细均匀的铜制圆环相连．现将圆环由P处无初速度释放，圆环第一次向右摆动最远能到达Q处(图中未画出)．已知圆环始终在同一竖直平面内摆动，则在圆环从P摆向Q的过程中，下列说法正确的是(　　)
A．位置P与Q可能在同一高度
B．感应电流方向始终逆时针
C．感应电流方向先逆时针后顺时针
D．圆环整体所受安培力先做负功后做正功
答案　C
解析　圆环从P摆向Q的过程中，由于磁场在竖直方向均匀分布，在水平方向非均匀分布，导致环中磁通量变化，从而产生感应电流，产生焦耳热，则在整个运动过程中环的机械能会减少，因此Q不可能与P在同一高度，故A错误；根据楞次定律，环在向下摆的过程中，穿过环垂直向里的磁通量在增加，当向上摆的过程中，穿过环垂直向里的磁通量在减少，则感应电流方向先逆时针后顺时针，故B错误，C正确；安培力一直阻碍圆环与磁铁的相对运动，做负功，故D错误．
考点三　楞次定律的推论
内容 例证
增反减同 磁体靠近线圈，B感与B原方向相反
当I1增大时，环B中的感应电流方向与I1相反；当I1减小时，环B中的感应电流方向与I2相同
来拒去留 　 磁体靠近，是斥力　磁体远离，是引力阻碍磁体与圆环相对运动
增缩减扩(适用于单向磁场) P、Q是光滑固定导轨，a、b是可动金属棒，磁体下移(上移)，a、b靠近(远离)，使回路面积有缩小(扩大)的趋势
增离减靠 当开关S闭合时，左环向左摆动、右环向右摆动，远离通电线圈 通过远离和靠近阻碍磁通量的变化
说明 以上情况“殊途同归”，实质上都是以不同的方式阻碍磁通量的变化
例6　(2020·全国卷Ⅲ·14)如图，水平放置的圆柱形光滑玻璃棒左边绕有一线圈，右边套有一金属圆环．圆环初始时静止．将图中开关S由断开状态拨至连接状态，电路接通的瞬间，可观察到(　　)
A．拨至M端或N端，圆环都向左运动
B．拨至M端或N端，圆环都向右运动
C．拨至M端时圆环向左运动，拨至N端时向右运动
D．拨至M端时圆环向右运动，拨至N端时向左运动
答案　B
解析　开关S由断开状态拨至连接状态，不论拨至M端还是N端，通过圆环的磁通量均增加，根据楞次定律(增离减靠)可知圆环会阻碍磁通量的增加，即向右运动，故选B.
例7　如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁体．当条形磁体沿轴线竖直向下迅速移动时，下列判断正确的是(　　)
A．铝环有收缩的趋势，对桌面的压力增大
B．铝环有收缩的趋势，对桌面的压力减小
C．铝环有扩张的趋势，对桌面的压力减小
D．铝环有扩张的趋势，对桌面的压力增大
答案　A
解析　根据楞次定律可知：当条形磁体沿轴线竖直向下迅速移动时，穿过闭合铝环的磁通量增加，因此铝环有收缩的趋势，同时有远离磁体的趋势，从而阻碍磁通量的增加，故增加了和桌面的挤压程度，从而使铝环对桌面的压力增大，选项A正确，B、C、D错误．
例8　如图所示，固定的水平长直导线中通有水平向右的电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由图示位置静止释放，在开始下落的一段时间内(　　)
A．穿过线框的磁通量保持不变
B．线框中感应电流方向为顺时针方向
C．线框所受安培力的合力竖直向下
D．线框的机械能不断增大
答案　B
解析　线框在下落过程中，所在磁场减弱，穿过线框的磁通量减小，故A错误；下落过程中，因为磁通量随线框下落而减小，根据楞次定律可知，感应电流的磁场与原磁场方向相同，所以感应电流的方向为顺时针方向，故B正确；线框左右受到的安培力平衡抵消，上边受到的安培力大于下边受到的安培力，或由楞次定律“来拒去留”可得安培力合力向上，故C错误；下落过程中，因为磁通量随线框下落而减小，线框中产生电能，故机械能减小，故D错误．
考点四　“三定则、一定律”的应用
“三个定则”“一个定律”的比较
名称 用途 选用原则
安培定则 判断电流产生的磁场(方向)分布 因电生磁
左手定则 判断通电导线、运动电荷所受磁场力的方向 因电受力
右手定则 判断导体切割磁感线产生的感应电流方向或电源正负极 因动生电
楞次定律 判断因回路磁通量改变而产生的感应电流方向 因磁通量变化生电
例9　如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一如图所示的闭合电路，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是(　　)
A．向右加速运动 B．向左匀速运动
C．向右减速运动 D．向左减速运动
答案　C
解析　MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流方向为M→NL1中感应电流的磁场方向向上若L2中磁场方向向上减弱PQ中电流方向为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流方向为P→Q且增大向左加速运动．
课时精练
1.如图所示，闭合线圈abcd水平放置，其面积为S，匝数为n，线圈与磁感应强度为B的匀强磁场的夹角θ＝45°.现将线圈以ab边为轴沿顺时针方向转动90°，则在此过程中线圈磁通量的改变量大小为(　　)
A．0 B．BS
C．nBS D．nBS
答案　B
2．用如图所示装置探究感应电流产生的条件，线圈A通过滑动变阻器和开关S1连接到电源上，线圈B通过开关S2连到电流表上，把线圈A装在线圈B的里面．下列说法中不正确的是(　　)
A．该装置用于探究线圈B中感应电流产生的条件
B．S2处于闭合状态，在S1闭合瞬间，电流表的指针会发生偏转
C．S1处于闭合状态，在S2闭合瞬间，电流表的指针会发生偏转
D．两开关均处于闭合状态，电路稳定后匀速移动滑动变阻器的滑片，电流表的指针会发生偏转
答案　C
解析　线圈B没有接电源，与电流表构成回路，可用于探究线圈B中感应电流产生的条件，A正确；S2处于闭合状态，则线圈B与电流表构成回路．在S1闭合瞬间，线圈A中电流增大， A产生的磁场增强，则穿过线圈B的磁通量变大，所以B中会产生感应电流，电流表的指针会发生偏转，B正确；S1处于闭合状态，线圈A中的电流不变，产生的磁场不变，穿过线圈B的磁通量不变，所以在S2闭合瞬间，线圈B中没有感应电流，电流表指针不偏转，C错误；两开关均处于闭合状态，电路稳定后匀速移动滑动变阻器的滑片，则线圈A中电流变化，线圈A产生的磁场变化，则穿过线圈B的磁通量变化，所以B中会产生感应电流，电流表的指针会发生偏转，D正确．
3．如图所示是法拉第在1831年做电磁感应实验的示意图，铁环上绕有A、B两个线圈，线圈A接直流电源，线圈B接电流表和开关S.通过多次实验，法拉第终于总结出产生感应电流的条件，分析这个实验，下列说法中正确的是(　　)
A．闭合开关S的瞬间，电流表G中有a→b的感应电流
B．闭合开关S的瞬间，电流表G中有b→a的感应电流
C．闭合开关S后，在增大电阻R的过程中，电流表G中有b→a的感应电流
D．闭合开关S后，滑动变阻器滑动触头向右移动，电流表G指针不偏转
答案　C
解析　闭合开关S的瞬间，穿过线圈B的磁通量不发生变化，电流表G中无感应电流，故A、B错误；闭合开关S后，在增大电阻R的过程中，电流减小，则通过线圈B的磁通量减小，根据右手螺旋定则可确定穿过线圈B的磁场方向，再根据楞次定律可得：电流表G中有b→a的感应电流，故C正确；闭合开关S后，滑动变阻器滑动触头向右移动，导致穿过线圈B的磁通量变化，则电流表中有电流，因而电流表G指针会偏转，故D错误．
4.如图所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，当一条形磁体从高处下落接近回路时(重力加速度为g)(　　)
A．P、Q将相互靠拢
B．P、Q将相互远离
C．磁体的加速度仍为g
D．磁体的加速度一定大于g
答案　A
解析　当一条形磁体从高处下落接近回路时，穿过回路的磁通量增大，根据楞次定律可知，P、Q将相互靠拢从而阻碍回路的磁通量增大，故A正确，B错误；根据楞次定律可知，回路中感应电流的磁场将阻碍条形磁体的靠近，所以磁体的加速度一定小于g，故C、D错误．
5.两根相互平行的固定金属导轨水平放置于如图所示的匀强磁场中，与导轨上接触良好的导体棒AB和CD可以在导轨上自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是(　　)
A．导体棒CD内有电流通过，方向是D→C
B．导体棒CD内有电流通过，方向是C→D
C．磁场对导体棒CD的作用力向左
D．磁场对导体棒AB的作用力向右
答案　B
解析　导体棒AB切割磁感线，根据右手定则判定AB棒中的电流方向为B→A，则CD棒中的电流方向为C→D，A错误，B正确；根据左手定则，判定CD棒所受安培力的方向为水平向右，AB棒所受安培力的方向为水平向左，C、D错误．
6.如图所示，轻质弹簧一端固定在天花板上，另一端拴接一条形磁体，置于绝缘水平桌面上的圆形铝质闭合线圈放在条形磁体的正下方，开始时整个装置处于静止状态．在外力作用下将磁体竖直向下移动一段距离(未接触桌面)，然后由静止释放，在之后的运动过程中，线圈始终未离开桌面，忽略空气阻力，下列说法正确的是(　　)
A．磁体所受弹簧拉力与其重力相等时，磁体的加速度为零
B．磁体上升过程中，从上向下看，线圈中产生顺时针方向的电流
C．线圈对桌面压力大小可能大于其重力
D．磁体最终会静止，整个过程线圈中产生的热量等于磁体机械能的减少量
答案　C
解析　若磁体向上运动，会受到向下的安培阻力，若向下运动，会受到向上的安培阻力，因此当磁体所受弹力与重力等大反向时，磁体的加速度不一定为零，故A错误；当磁体向上运动时，穿过线圈的磁通量向上减小，根据楞次定律知，感应电流的磁场方向向上，俯视线圈，线圈中产生逆时针方向的电流，故B错误；根据楞次定律，磁体向下运动时，受到向上的安培阻力，所以磁体对线圈的作用力的方向向下，此时线圈对桌面压力大于其重力，故C正确；磁体最终静止于起始时的平衡位置，根据能量守恒定律，从静止释放至停止，弹簧的弹性势能的减少量等于磁铁重力势能的增加量与线圈中产生的焦耳热之和，故D错误．
7．为了测量列车运行的速度和加速度的大小，可采用如图甲所示的装置，它由一块安装在列车车头底部的强磁体和埋设在轨道地面的一组线圈及电流测量记录仪组成(测量记录仪未画出)．当列车经过线圈上方时，线圈中产生的电流被记录下来，P、Q为接测量仪器的端口．若俯视轨道平面磁场垂直地面向下(如图乙)，则在列车经过测量线圈的过程中，流经线圈的电流方向(　　)
A．始终沿逆时针方向 B．先沿逆时针，再沿顺时针方向
C．先沿顺时针，再沿逆时针方向 D．始终沿顺时针方向
答案　B
解析　列车经过线圈时，穿过线圈的磁通量先增大后减小，根据楞次定律可知线圈中产生的电流先沿逆时针方向，再沿顺时针方向，选项B正确．
8.(2022·安徽省高三模拟预测)一长直铁芯上绕有线圈P，将一单匝线圈Q用一轻质绝缘丝线悬挂在P的左端，线圈P的中轴线通过线圈Q的中心，且与线圈Q所在的平面垂直．将线圈P连接在如图所示的电路中，其中R为滑动变阻器，E为直流电源，S为开关．下列情况中，可观测到Q向左摆动的是(　　)
A．S闭合的瞬间
B．S断开的瞬间
C．在S闭合的情况下，将R的滑片向a端移动时
D．在S闭合的情况下，保持电阻R的阻值不变
答案　A
9.如图所示，在有界匀强磁场中水平放置相互平行的金属导轨，导轨电阻不计，导轨上金属杆ab与导轨接触良好．磁感线垂直导轨平面向上(俯视图)，导轨与处于磁场外的大线圈M相接，欲使置于M内的小闭合线圈N产生顺时针方向的感应电流，下列做法可行的是(　　)
A．ab匀速向右运动
B．ab加速向右运动
C．ab不动而突然撤去磁场
D．ab不动而突然增强磁场
答案　C
解析　ab匀速向右运动，匀速向右切割磁感线，在M中产生顺时针的恒定感应电流，形成的磁场恒定，不会使N产生感应电流，A错误；当ab加速向右运动时，M中产生顺时针方向的感应电流且在增大，在M内形成垂直纸面向里的磁场且增大，由楞次定律可知，N中会产生逆时针的感应电流，B错误；ab不动而突然撤去磁场，使M中产生逆时针方向的感应电流，M中形成垂直纸面向外的磁场，导致穿过N的磁通量增大，由楞次定律可知，N中会产生顺时针方向的电流，C正确；同理可知，当ab不动而突然增强磁场时N中会产生逆时针方向的感应电流，D错误．
10.如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与胶木圆盘面平行，其轴线与胶木圆盘A的轴线OO′重合．现使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则(　　)
A．金属环B的面积有扩大的趋势，丝线受到的拉力增大
B．金属环B的面积有缩小的趋势，丝线受到的拉力减小
C．金属环B的面积有扩大的趋势，丝线受到的拉力减小
D．金属环B的面积有缩小的趋势，丝线受到的拉力增大
答案　B
解析　使胶木圆盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，穿过金属环B的磁通量增大，根据楞次定律，金属环B的面积有缩小的趋势，且B有向上升高(远离)的趋势，丝线受到的拉力减小，故B项正确．
11．(2017·全国卷Ⅲ·15)如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是(　　)
A．PQRS中沿顺时针方向，T中沿逆时针方向
B．PQRS中沿顺时针方向，T中沿顺时针方向
C．PQRS中沿逆时针方向，T中沿逆时针方向
D．PQRS中沿逆时针方向，T中沿顺时针方向
答案　D
解析　金属杆PQ突然向右运动，在运动开始的瞬间，闭合回路PQRS中磁场方向垂直纸面向里，磁通量增大，由楞次定律可判断，闭合回路PQRS中感应电流产生的磁场垂直纸面向外，由安培定则可判断感应电流方向为逆时针；由于闭合回路PQRS中感应电流产生的磁场方向垂直纸面向外，与原磁场方向相反，则T中磁通量减小，由楞次定律可判断，T中感应电流产生的磁场方向垂直纸面向里，由安培定则可知T中感应电流方向为顺时针，选项D正确．
12.如图，在竖直方向上的两个匀强磁场B1和B2中，各放入一个完全一样的水平金属圆盘a和b，它们可绕竖直轴自由转动．用导线将a盘中心与b盘边缘相连，b盘中心与a盘边缘相连．从上向下看，当a盘顺时针转动时(　　)
A．b盘总是逆时针转动
B．若B1、B2同向，b盘顺时针转动
C．若B1、B2反向，b盘顺时针转动
D．b盘总是顺时针转动
答案　C
解析　若B1、B2都竖直向上，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为a′→O→b′→O′→a′，b盘电流为b′→O′，根据左手定则，b盘受到安培力沿逆时针方向(俯视)转动；若B1、B2都竖直向下，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为O→a′→O′→b′→O，b盘电流为O′→b′，根据左手定则，b盘受到安培力沿逆时针方向(俯视)转动；若B1向上，B2向下，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为a′→O→b′→O′→a′，b盘电流为b′→O′，根据左手定则，b盘受到安培力沿顺时针方向(俯视)转动；若B1向下，B2向上，从上向下看，当a盘顺时针转动时，其半径切割磁感线，感应电流方向为O→a′→O′→b′→O，b盘电流为O′→b′，根据左手定则，b盘受到安培力沿顺时针方向(俯视)转动，A、B、D错误，C正确．
