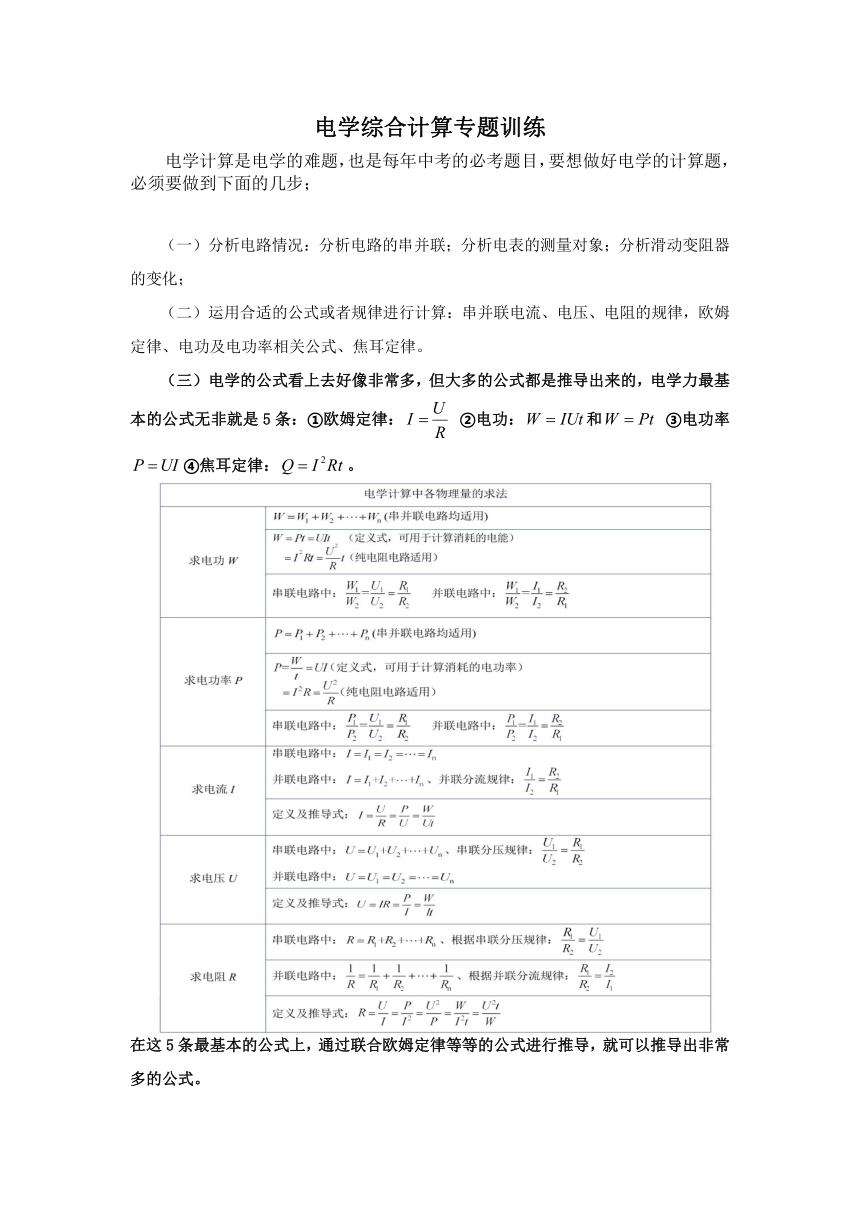

电学综合计算专题训练
电学计算是电学的难题，也是每年中考的必考题目，要想做好电学的计算题，必须要做到下面的几步；
分析电路情况：分析电路的串并联；分析电表的测量对象；分析滑动变阻器的变化；
运用合适的公式或者规律进行计算：串并联电流、电压、电阻的规律，欧姆定律、电功及电功率相关公式、焦耳定律。
电学的公式看上去好像非常多，但大多的公式都是推导出来的，电学力最基本的公式无非就是5条：①欧姆定律： ②电功：和 ③电功率④焦耳定律：。
在这5条最基本的公式上，通过联合欧姆定律等等的公式进行推导，就可以推导出非常多的公式。
多档位问题

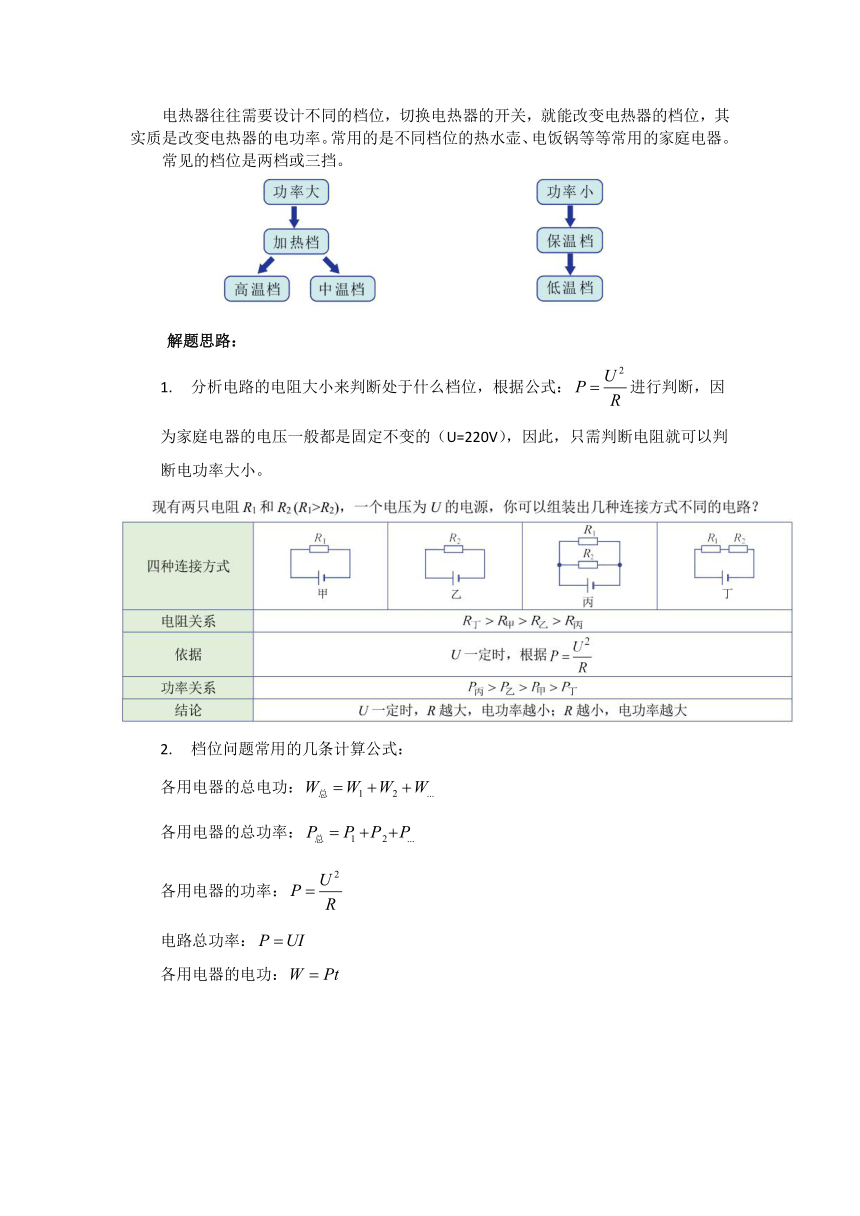

电热器往往需要设计不同的档位，切换电热器的开关，就能改变电热器的档位，其实质是改变电热器的电功率。常用的是不同档位的热水壶、电饭锅等等常用的家庭电器。
常见的档位是两档或三挡。
解题思路：
分析电路的电阻大小来判断处于什么档位，根据公式：进行判断，因为家庭电器的电压一般都是固定不变的（U=220V），因此，只需判断电阻就可以判断电功率大小。
档位问题常用的几条计算公式：
各用电器的总电功：
各用电器的总功率：
各用电器的功率：
电路总功率：
各用电器的电功：
习题演练

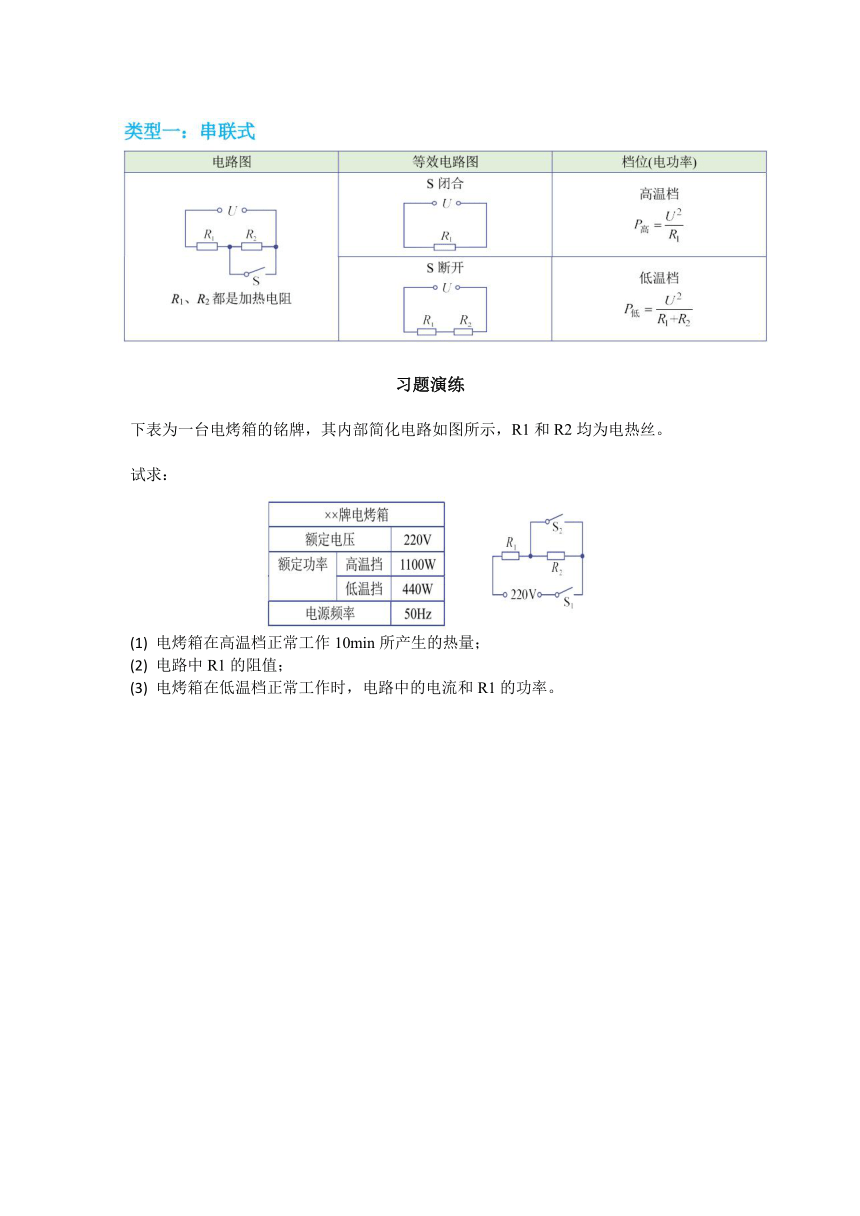

下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。
试求：
电烤箱在高温档正常工作10min所产生的热量；
电路中R1的阻值；
电烤箱在低温档正常工作时，电路中的电流和R1的功率。
习题演练

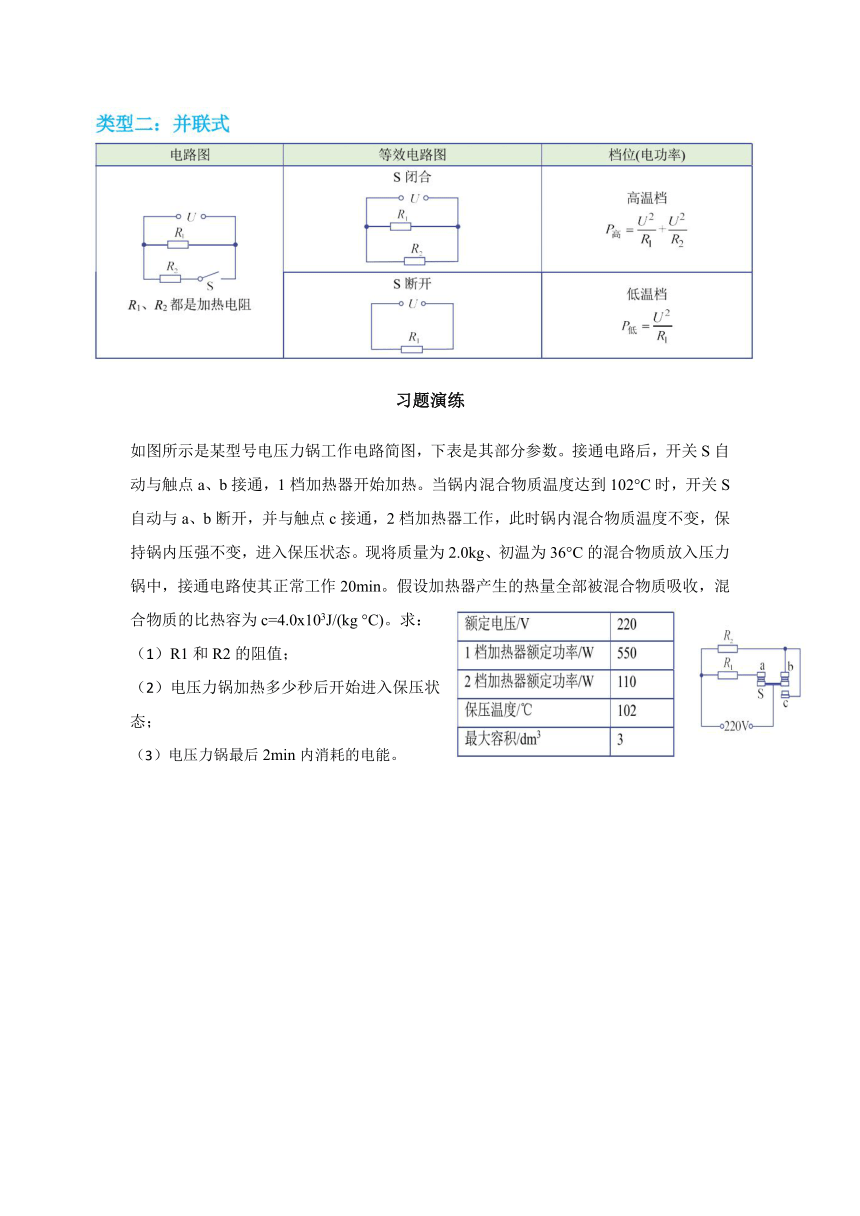

如图所示是某型号电压力锅工作电路简图，下表是其部分参数。接通电路后，开关S自动与触点a、b接通，1档加热器开始加热。当锅内混合物质温度达到102°C时，开关S自动与a、b断开，并与触点c接通，2档加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。现将质量为2.0kg、初温为36°C的混合物质放入压力锅中，接通电路使其正常工作20min。假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c=4.0x103J/(kg °C)。求：
（1）R1和R2的阻值；
（2）电压力锅加热多少秒后开始进入保压状态；
（3）电压力锅最后2min内消耗的电能。
习题演练
1、小明家买了一台电烤箱，有低、中、高三个档位的发热功率。图中所示是其内部简化电路图，开关S1可分别与触点a、b接触。已知：R1=48.4Ω, R2=96.8Ω，电源电压保持不变。请分析和解答以下问题：
（1）当开关S1置于a端、S2闭合时，电烤箱处于 档位；当开关S1置于b端、S2断开时，电烤箱处于 档位；(选填“高”、“中”或“低”)
（2）电烤箱在中档位工作时，消耗的电功率是多少？
（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？
2、在综合实践活动中，小峰设计了一种煮饭电路，如图甲所示。图中R1和R2均为电热丝，S1是自动控制开关，煮饭时将该电路接入220V的电路中，在20min内，电路总功率随时间变化的图像如图乙所示。求：
(1)0 5min内通过R1的电流;
(2)30min内电路消耗的电能；
(3)10 15min内R1 的电功率。
笔 记 总 结
