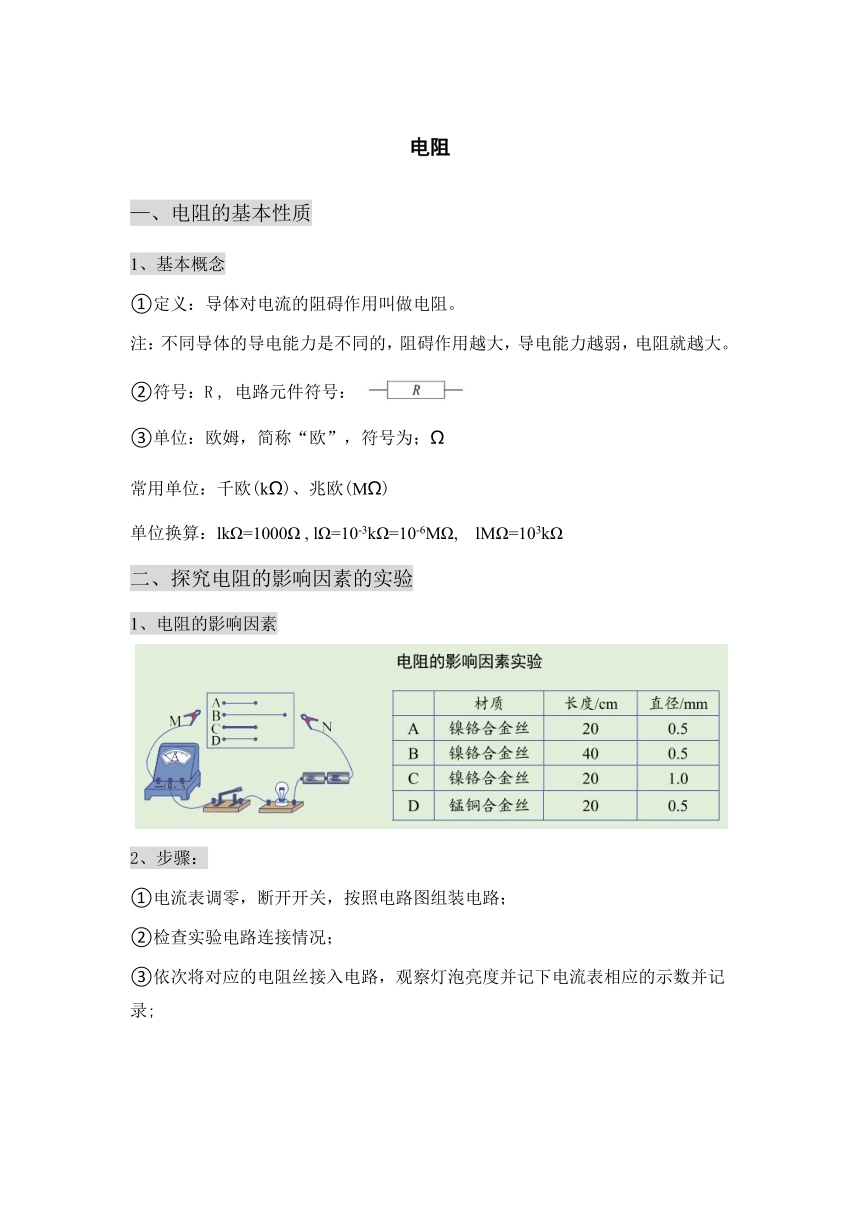

电阻
—、电阻的基本性质
1、基本概念
①定义：导体对电流的阻碍作用叫做电阻。
注：不同导体的导电能力是不同的，阻碍作用越大，导电能力越弱，电阻就越大。
②符号：R , 电路元件符号：
③单位：欧姆，简称“欧”，符号为；Ω
常用单位：千欧(kΩ)、兆欧(MΩ)
单位换算：lkΩ=1000Ω , lΩ=10-3kΩ=10-6MΩ, lMΩ=103kΩ
二、探究电阻的影响因素的实验
1、电阻的影响因素
2、步骤：
①电流表调零，断开开关，按照电路图组装电路；
②检查实验电路连接情况；
③依次将对应的电阻丝接入电路，观察灯泡亮度并记下电流表相应的示数并记录;

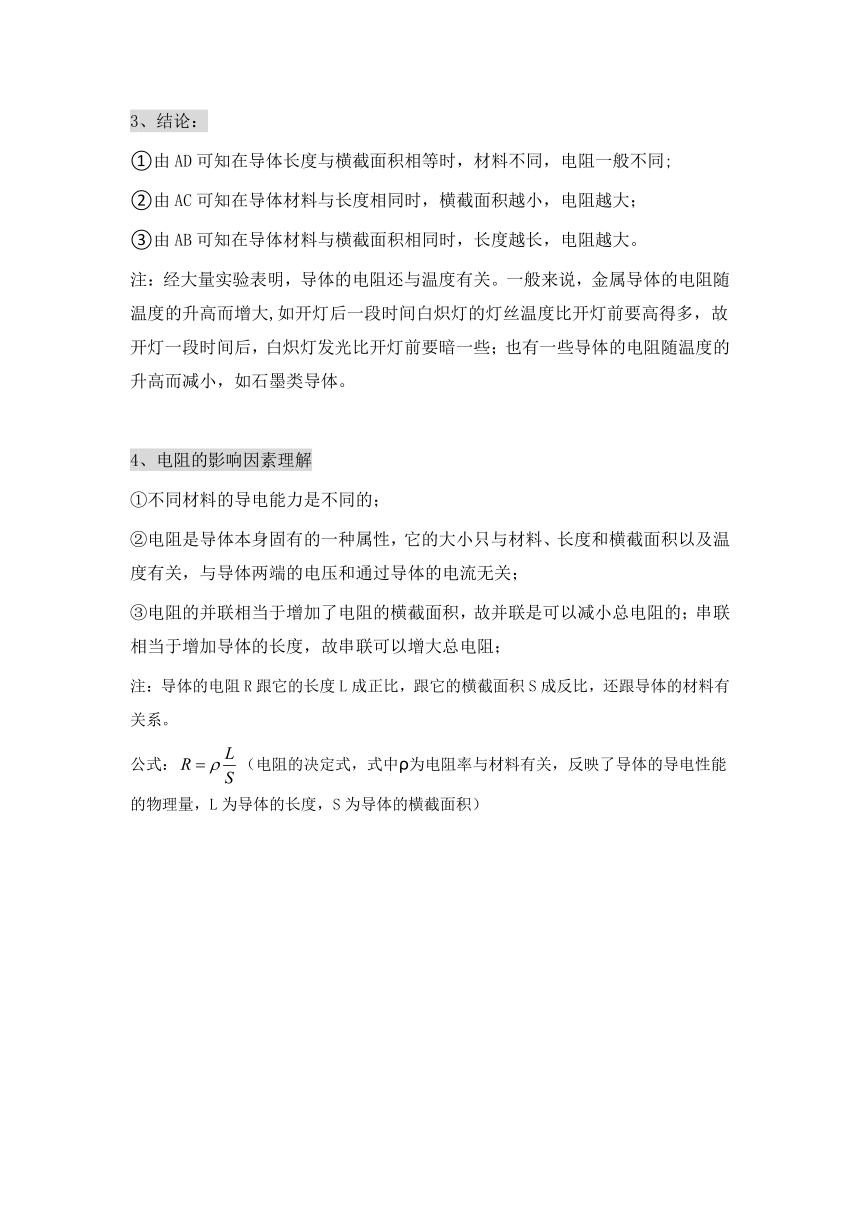

3、结论：
①由AD可知在导体长度与横截面积相等时，材料不同，电阻一般不同;
②由AC可知在导体材料与长度相同时，横截面积越小，电阻越大；
③由AB可知在导体材料与横截面积相同时，长度越长，电阻越大。
注：经大量实验表明，导体的电阻还与温度有关。一般来说，金属导体的电阻随温度的升高而增大,如开灯后一段时间白炽灯的灯丝温度比开灯前要高得多，故开灯一段时间后，白炽灯发光比开灯前要暗一些；也有一些导体的电阻随温度的升高而减小，如石墨类导体。
4、电阻的影响因素理解
①不同材料的导电能力是不同的；
②电阻是导体本身固有的一种属性，它的大小只与材料、长度和横截面积以及温度有关，与导体两端的电压和通过导体的电流无关；
③电阻的并联相当于增加了电阻的横截面积，故并联是可以减小总电阻的；串联相当于增加导体的长度，故串联可以增大总电阻；
注：导体的电阻R跟它的长度L成正比，跟它的横截面积S成反比，还跟导体的材料有关系。
公式：（电阻的决定式，式中ρ为电阻率与材料有关，反映了导体的导电性能的物理量，L为导体的长度，S为导体的横截面积）

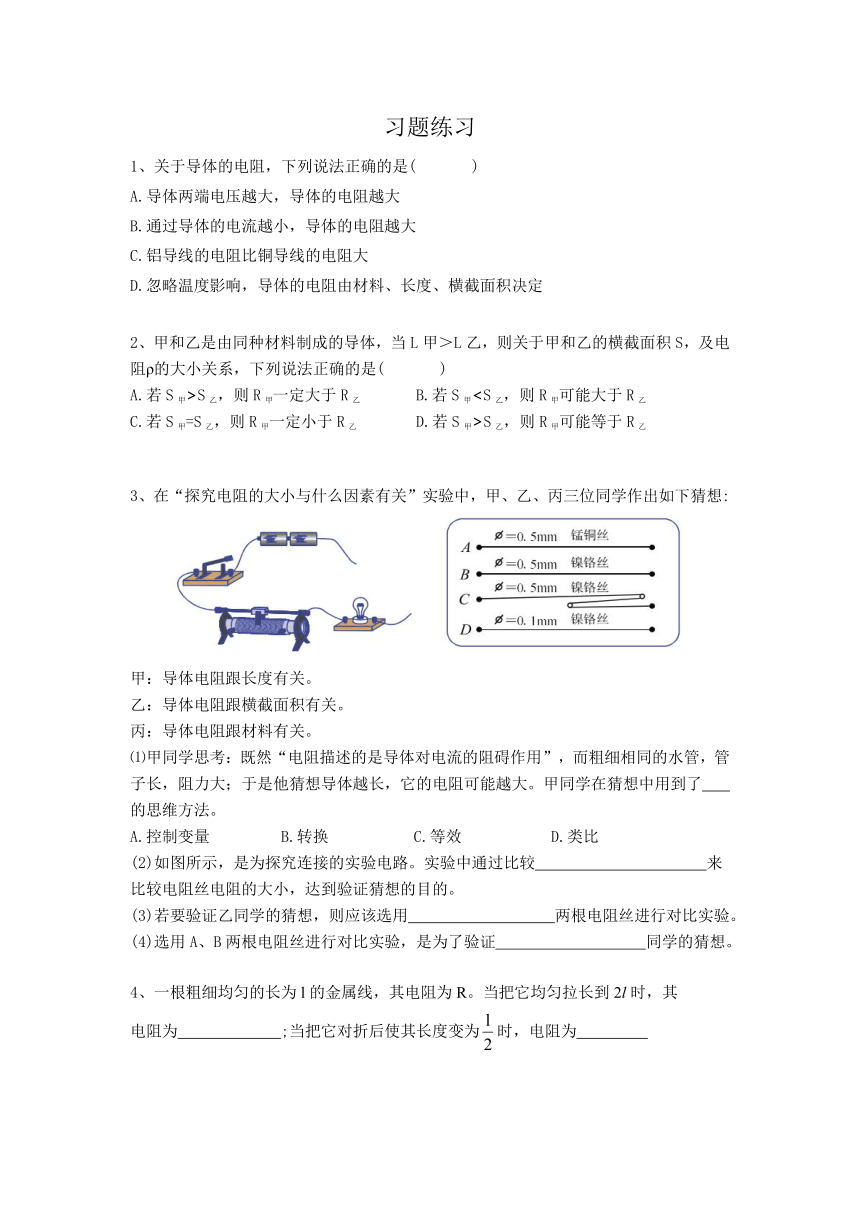

习题练习
1、关于导体的电阻，下列说法正确的是( )
A.导体两端电压越大，导体的电阻越大
B.通过导体的电流越小，导体的电阻越大
C.铝导线的电阻比铜导线的电阻大
D.忽略温度影响，导体的电阻由材料、长度、横截面积决定
2、甲和乙是由同种材料制成的导体，当L甲＞L乙，则关于甲和乙的横截面积S，及电阻ρ的大小关系，下列说法正确的是( )
A.若S甲>S乙，则R甲一定大于R乙 B.若S甲C.若S甲=S乙，则R甲一定小于R乙 D.若S甲>S乙，则R甲可能等于R乙
3、在“探究电阻的大小与什么因素有关”实验中，甲、乙、丙三位同学作出如下猜想:
甲：导体电阻跟长度有关。
乙：导体电阻跟横截面积有关。
丙：导体电阻跟材料有关。
⑴甲同学思考：既然“电阻描述的是导体对电流的阻碍作用”，而粗细相同的水管，管子长，阻力大；于是他猜想导体越长，它的电阻可能越大。甲同学在猜想中用到了 的思维方法。
A.控制变量 B.转换 C.等效 D.类比
(2)如图所示，是为探究连接的实验电路。实验中通过比较 来比较电阻丝电阻的大小，达到验证猜想的目的。
(3)若要验证乙同学的猜想，则应该选用 两根电阻丝进行对比实验。
(4)选用A、B两根电阻丝进行对比实验，是为了验证 同学的猜想。
一根粗细均匀的长为l的金属线，其电阻为R。当把它均匀拉长到2l时，其
电阻为 ;当把它对折后使其长度变为时，电阻为

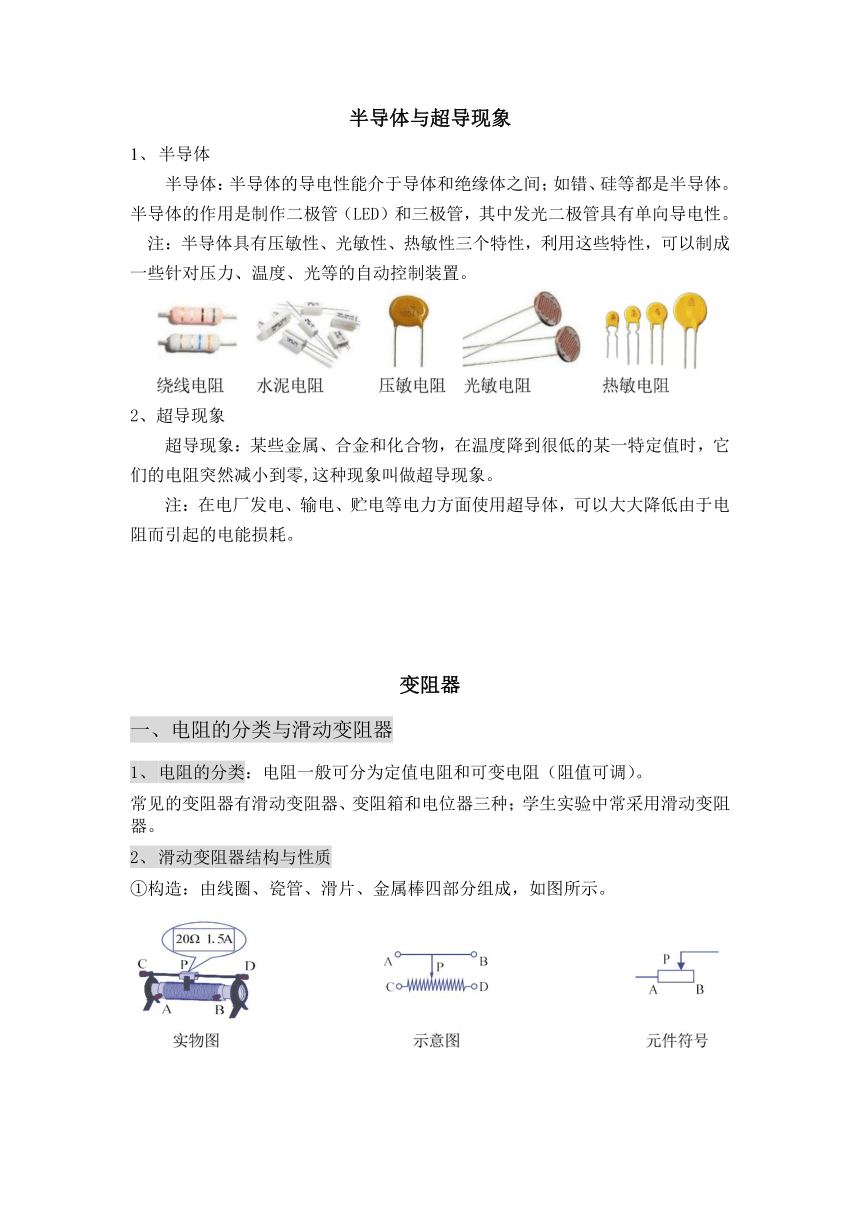

半导体与超导现象
1、 半导体
半导体：半导体的导电性能介于导体和绝缘体之间；如错、硅等都是半导体。半导体的作用是制作二极管（LED）和三极管，其中发光二极管具有单向导电性。
注：半导体具有压敏性、光敏性、热敏性三个特性，利用这些特性，可以制成一些针对压力、温度、光等的自动控制装置。
2、超导现象
超导现象：某些金属、合金和化合物，在温度降到很低的某一特定值时，它们的电阻突然减小到零,这种现象叫做超导现象。
注：在电厂发电、输电、贮电等电力方面使用超导体，可以大大降低由于电阻而引起的电能损耗。
变阻器
一、电阻的分类与滑动变阻器
1、 电阻的分类：电阻一般可分为定值电阻和可变电阻（阻值可调）。
常见的变阻器有滑动变阻器、变阻箱和电位器三种；学生实验中常采用滑动变阻器。
2、 滑动变阻器结构与性质
①构造：由线圈、瓷管、滑片、金属棒四部分组成，如图所示。
②工作原理：通过改变接入电路中电阻丝的长度，可以逐渐改变电阻。
③作用：改变电流、调节电压和保护用电器。
④使用方法：滑动变阻器一般串联在电路中。连接时应“一上一下”的把接线柱接入电路中。连接电路时应把滑动变阻器的滑片滑至阻值最大处。滑动变阻器接入电路中共有6种接法，但是能够改变接入电路中电阻大小的接法有4种。
3、滑动变阻器的特点
①规格和性能：观察滑动变阻器的铭牌，能够了解它的最大阻值和允许通过的最大电流。例如：铭牌上标有“20Ω，1.5A”的字样，说明该滑动变阻器的最大阻值是20Ω,允许通过的最大电流是1.5A。使用时，电路最大电流不得超过变阻器允许通过的最大电流值，如果超过，会烧坏变阻器。
②优点：能连续地逐渐地改变接入电路的电阻值；缺点：不能直接读出连入电路电阻值的大小。
③应用：调节收音机音量的旋钮其实质就是滑动变阻器，叫电位器。
变阻箱
一、变阻箱的原理与特点
1、 变阻箱的原理与特点
工作原理：通过改变连入电路的电阻线的长度来改变电阻。
优点：能够直接读出连入电路的电阻值。
缺点：不能连续地改变连入电路的电阻值，是突变的。
2、 变阻箱的分类及使用方法
分为旋盘式电阻箱和插入式电阻箱
①旋盘式电阻箱：如图所示
读数方法：旋盘下面“△”所对应的示数乘以相应的倍数之和。
②插入式电阻箱：如图所示
读数方法：拔出铜塞所对应的电阻丝的阻值相加，就是连入电路的电阻值。
笔 记 总 结
习题练习
滑动变阻器的结构示意图如图所示，则下列说法中正确的是（ ）
A. 若将a 、c 两端连在电路中，则当滑片p 向右滑动时，变阻器的阻值减小
B. 若将a 、b 两端连在电路中，则当滑片p 向右滑动时，变阻器的阻值不变
C. 若将b 、c 两端连在电路中，则当滑片p 向右滑动时，变阻器的阻值增大
D. 若将a 、d 两端连在电路中，则当滑片p 向右滑动时，变阻器的阻值减小
使如图滑动变阻器的滑片P向左滑动时，电流表示数增大，M、N与滑动变阻器接线柱的连接方法是（ ）
①M接C, N接A；②N接B, M接A；③N接D, M接B或C；④M接A, N接C或D；
A.①② B.②③ C.①③ D.①④
图甲为某收音机的音量调节旋钮，图乙为其结构示意图。A、B、C是它的三个接线柱，A、C分别与弧形电阻丝的两端相连，B与金属滑片相连，转动旋钮滑片在弧形电阻丝上同向滑动。下列分析正确的是（ ）
A.旋钮与喇叭并联
B.若只将B、C接入电路，顺时针转动旋钮时音量变大
C.若只将A、C接入电路，顺时针转动旋钮时音量变大
D.若只将A、B接入电路，顺时针转动旋钮时音量变大
如图所示，电阻箱的示数是（ ）
A.1258Ω
B.8521Ω
C.1528Ω
D.1208Ω
如图所示是插入式电阻箱的结构示意图。若要使电阻箱AB之间的阻值为8Ω,下列方法可行的是( )
A、插入1,2 B、插入2,3 C、插入4,5 D、插入3,5
