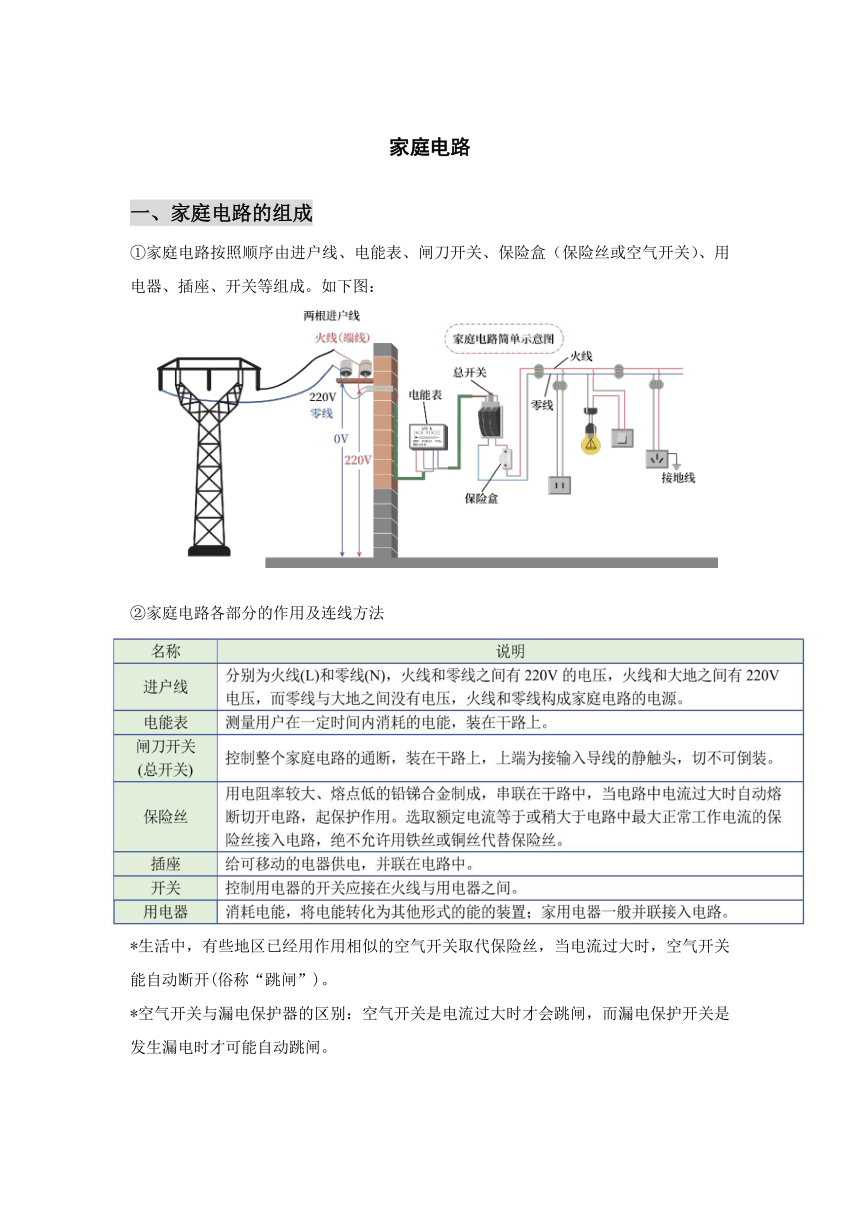

家庭电路
一、家庭电路的组成
①家庭电路按照顺序由进户线、电能表、闸刀开关、保险盒（保险丝或空气开关）、用电器、插座、开关等组成。如下图：
②家庭电路各部分的作用及连线方法
*生活中，有些地区已经用作用相似的空气开关取代保险丝，当电流过大时，空气开关能自动断开(俗称“跳闸”)。
*空气开关与漏电保护器的区别：空气开关是电流过大时才会跳闸，而漏电保护开关是发生漏电时才可能自动跳闸。

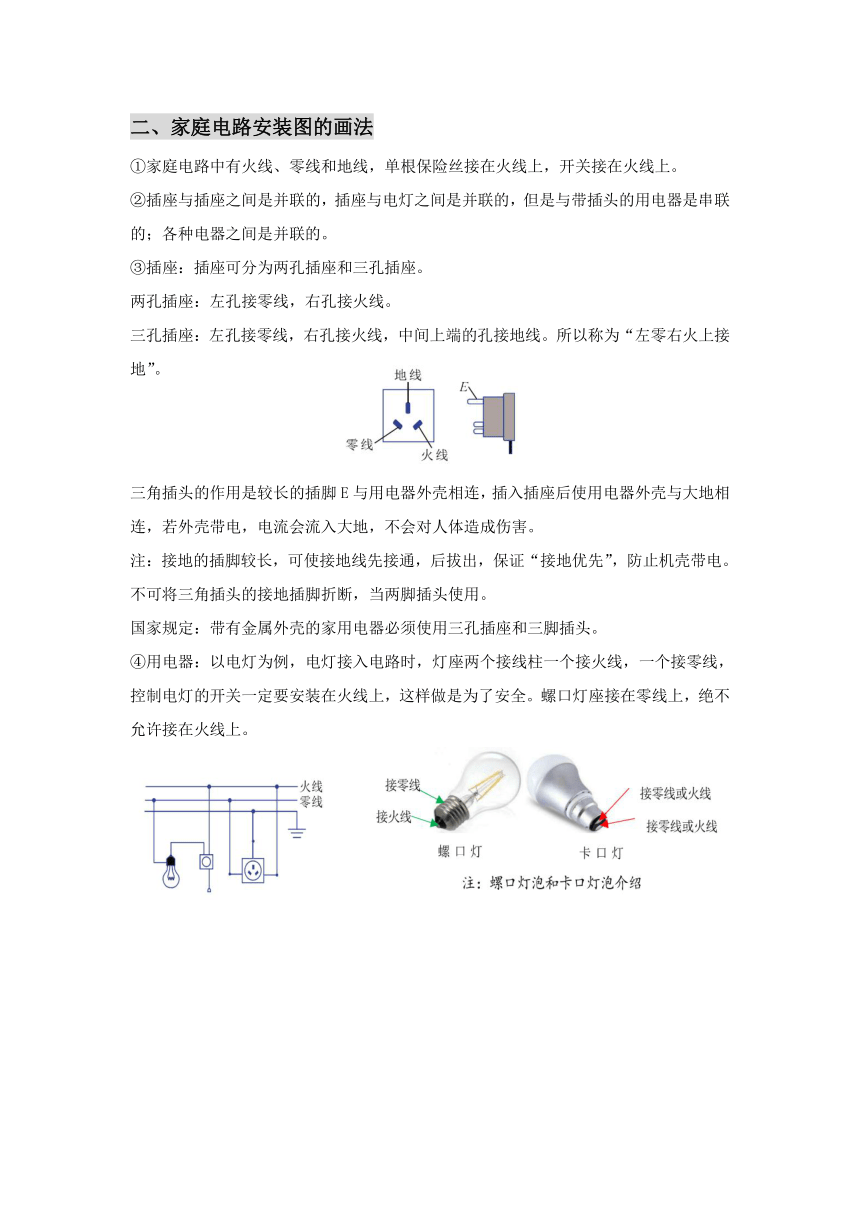

二、家庭电路安装图的画法
①家庭电路中有火线、零线和地线，单根保险丝接在火线上，开关接在火线上。
②插座与插座之间是并联的，插座与电灯之间是并联的，但是与带插头的用电器是串联的；各种电器之间是并联的。
③插座：插座可分为两孔插座和三孔插座。
两孔插座：左孔接零线，右孔接火线。
三孔插座：左孔接零线，右孔接火线，中间上端的孔接地线。所以称为“左零右火上接地”。
三角插头的作用是较长的插脚E与用电器外壳相连，插入插座后使用电器外壳与大地相连，若外壳带电，电流会流入大地，不会对人体造成伤害。
注：接地的插脚较长，可使接地线先接通，后拔出，保证“接地优先”，防止机壳带电。不可将三角插头的接地插脚折断，当两脚插头使用。
国家规定：带有金属外壳的家用电器必须使用三孔插座和三脚插头。
④用电器：以电灯为例，电灯接入电路时，灯座两个接线柱一个接火线，一个接零线，控制电灯的开关一定要安装在火线上，这样做是为了安全。螺口灯座接在零线上，绝不允许接在火线上。

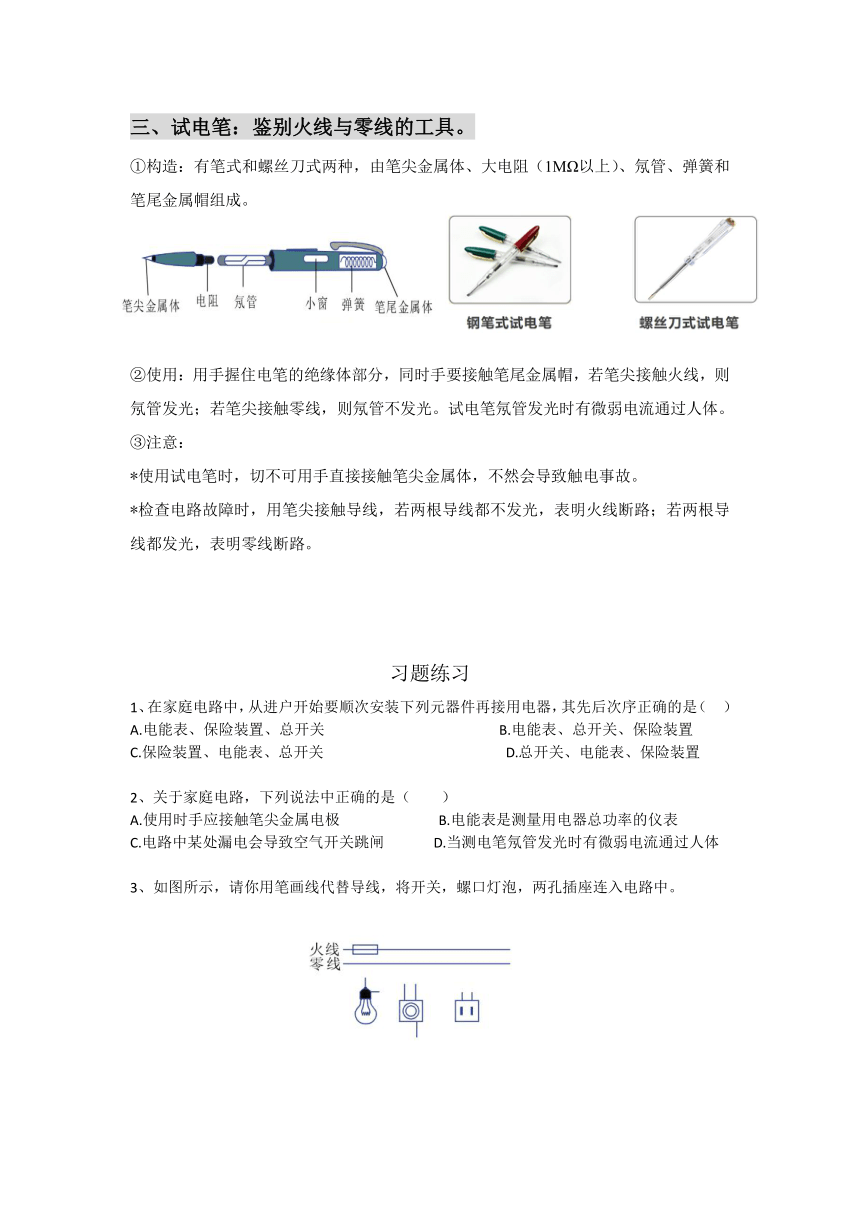

三、试电笔：鉴别火线与零线的工具。
①构造：有笔式和螺丝刀式两种，由笔尖金属体、大电阻（1MΩ以上）、氖管、弹簧和笔尾金属帽组成。
②使用：用手握住电笔的绝缘体部分，同时手要接触笔尾金属帽，若笔尖接触火线，则氖管发光；若笔尖接触零线，则氖管不发光。试电笔氖管发光时有微弱电流通过人体。
③注意：
*使用试电笔时，切不可用手直接接触笔尖金属体，不然会导致触电事故。
*检查电路故障时，用笔尖接触导线，若两根导线都不发光，表明火线断路；若两根导线都发光，表明零线断路。
习题练习
1、在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（ ）
A.电能表、保险装置、总开关 B.电能表、总开关、保险装置
C.保险装置、电能表、总开关 D.总开关、电能表、保险装置
2、关于家庭电路，下列说法中正确的是（ ）
A.使用时手应接触笔尖金属电极 B.电能表是测量用电器总功率的仪表
C.电路中某处漏电会导致空气开关跳闸 D.当测电笔氖管发光时有微弱电流通过人体
如图所示，请你用笔画线代替导线，将开关，螺口灯泡，两孔插座连入电路中。

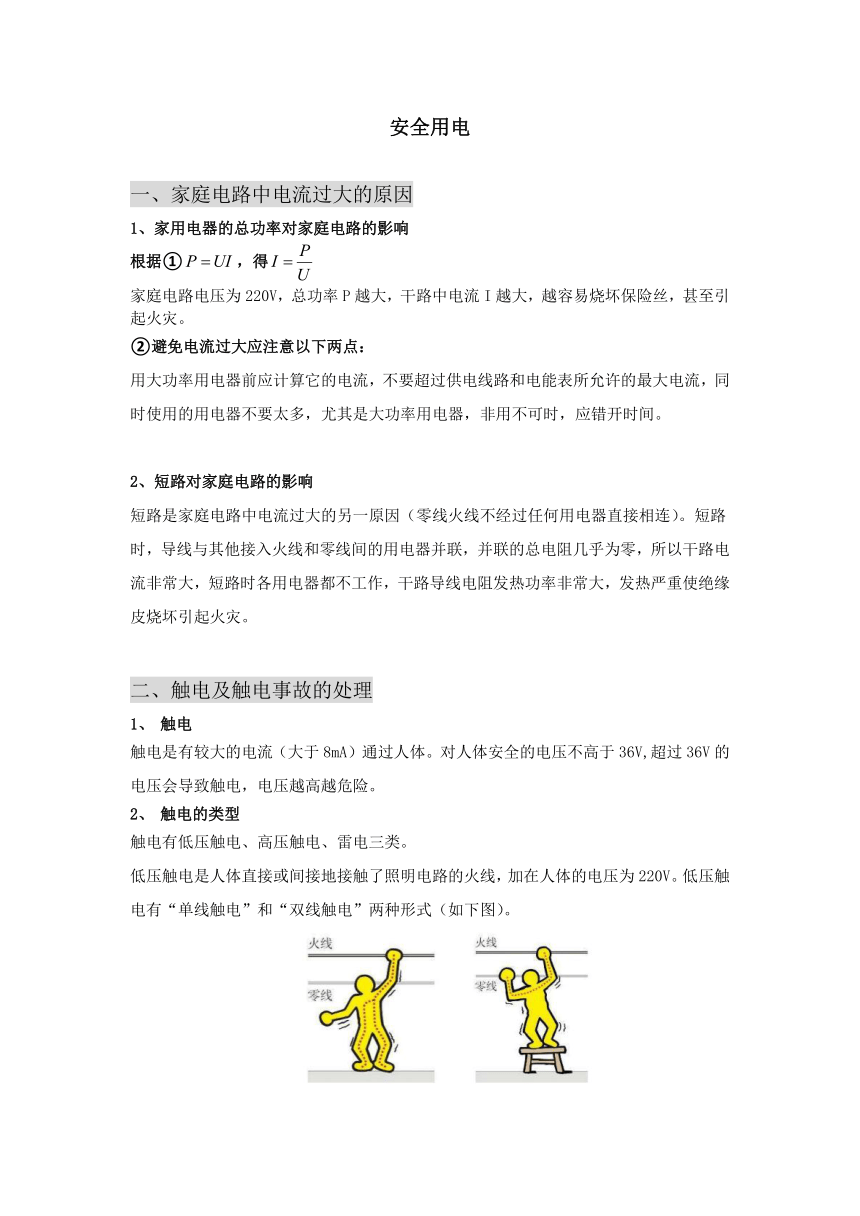

安全用电
一、家庭电路中电流过大的原因
1、家用电器的总功率对家庭电路的影响
根据①，得
家庭电路电压为220V，总功率P越大，干路中电流I越大，越容易烧坏保险丝，甚至引起火灾。
②避免电流过大应注意以下两点：
用大功率用电器前应计算它的电流，不要超过供电线路和电能表所允许的最大电流，同时使用的用电器不要太多，尤其是大功率用电器，非用不可时，应错开时间。
2、短路对家庭电路的影响
短路是家庭电路中电流过大的另一原因（零线火线不经过任何用电器直接相连）。短路时，导线与其他接入火线和零线间的用电器并联，并联的总电阻几乎为零，所以干路电流非常大，短路时各用电器都不工作，干路导线电阻发热功率非常大，发热严重使绝缘皮烧坏引起火灾。
二、触电及触电事故的处理
1、 触电
触电是有较大的电流（大于8mA）通过人体。对人体安全的电压不高于36V,超过36V的电压会导致触电，电压越高越危险。
2、 触电的类型
触电有低压触电、高压触电、雷电三类。
低压触电是人体直接或间接地接触了照明电路的火线，加在人体的电压为220V。低压触电有“单线触电”和“双线触电”两种形式（如下图）。

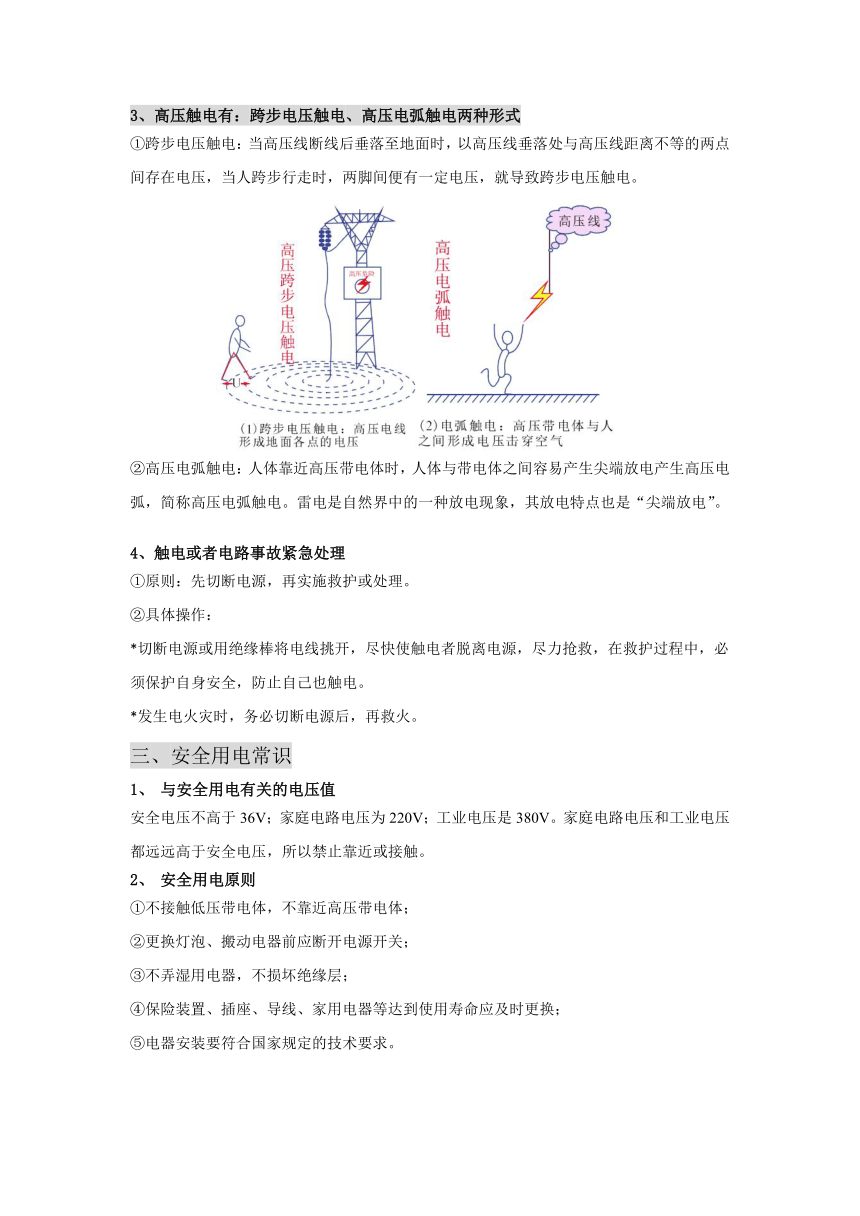

3、高压触电有：跨步电压触电、高压电弧触电两种形式
①跨步电压触电：当高压线断线后垂落至地面时，以高压线垂落处与高压线距离不等的两点间存在电压，当人跨步行走时，两脚间便有一定电压，就导致跨步电压触电。
②高压电弧触电：人体靠近高压带电体时，人体与带电体之间容易产生尖端放电产生高压电弧，简称高压电弧触电。雷电是自然界中的一种放电现象，其放电特点也是“尖端放电”。
4、触电或者电路事故紧急处理
①原则：先切断电源，再实施救护或处理。
②具体操作：
*切断电源或用绝缘棒将电线挑开，尽快使触电者脱离电源，尽力抢救，在救护过程中，必须保护自身安全，防止自己也触电。
*发生电火灾时，务必切断电源后，再救火。
三、安全用电常识
1、 与安全用电有关的电压值
安全电压不高于36V；家庭电路电压为220V；工业电压是380V。家庭电路电压和工业电压都远远高于安全电压，所以禁止靠近或接触。
2、 安全用电原则
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换；
⑤电器安装要符合国家规定的技术要求。
习题练习
1、小健学习了电学知识后，认识到安全用电很重要，符合安全用电原则的是（ ）
A. 图甲：人靠近高压带电体 B. 图乙：电视机天线与输电线接触
C. 图丙：电动机外壳没有接地 D. 图丁：电水壶用三脚插头
2、家庭电路中的保险丝熔断了，以下原因中不可能的是（ ）
A. 家庭中用电器的总功率过大 B.电灯开关中的两根导线相碰
C.保险丝的规格不合适，熔断电流太小 D.插头中的两根导线相碰
3、家庭电路的部分电路如图所示，其中甲、乙两处分别装有用电器和开关。关于此电路，下列说法正确的是（ ）
A. 火线上的保险丝应该改装到零线上 B. 用电器功率增大，通过保险丝的电流就增大
C. 当保险丝熔断后，可以用铜丝代替 D. 甲处应装用电器,乙处应装开关
4、对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是（ ）
A.发生如图甲触电时，漏电保护器不起作用
B.发生如图乙触电时，漏电保护器不起作用
C.发生如图所示的两种触电时，空气开关都不会断开电路
D.当电路发生短路时，空气开关会自动切断电路
家庭电路故障
一、常见的家庭电路故障
1、 开路（断路）
如灯丝断了；灯座、开关、拉线盒开路；保险丝熔断或进户线开路等。开路会造成用电器无电流通过而无法正常工作。
2、 短路
火线和零线直接连接而造成短路，短路会把保险丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。
例如：常考台灯短路问题
操作 现象 原因
插头插入插座 跳闸或熔丝熔断，所有灯立刻熄灭、用电器不工作 插头插入插座时，插座或插头内两根接线相碰而短路
插头插入插座后闭合开关 跳闸或熔丝熔断，所有灯立刻熄灭、用电器不工作 闭合开关后接在灯座内两个接线柱的火线和零线相碰而短路
3、过载
电路中用电器的总功率过大或单个用电器的功率过大。产生的现象和后果如同短路。
4、 电路接触不良
如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。这样会使灯忽明忽暗，用电器不能连续正常工作。
5、 电路本身连接错误而引起故障
如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。
二、检修故障的一般方法
1、使用测电笔检测，笔尖接触该点后若测电笔的氖管发光，则该点和火线之间的导线或用电器没有发生断路，反之则断路。
2、使用测试灯泡代替保险丝也可以检测电路。若灯泡不亮，说明该支路断路；若灯泡正常发光，说明该支路短路；若灯泡发光，但呈暗红色，说明该支路正常。
习题练习
1、小聪家里新安装了一盏电灯，当开关闭合时电灯不亮，保险丝熔断。其原因可能是（ ） A.开关内部短路 B.灯泡的灯丝断了
C.灯头内部短路 D.开关接触不良
2、小陈学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起试电笔测试如图中的a、b、c、d 四点时，四点氖管都发光，请你帮他分析可能发生的故障是（ ）
A. 电灯的灯丝断了 B. a、d之间某处断路
C. b、c之间某处断路 D. b点到进户线的零线某处断路
3、如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A. 灯泡L1所在支路正常
B. 灯泡L2所在支路断路
C. 灯泡L3所在支路短路
D. 装好保险丝，合上所有开关后，灯泡都能正常发光
4、如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（ ）
A. 插座发生短路了 B. 进户的火线断了
C. 进户的零线断了 D. 某盏电灯的灯丝断了
笔 记 总 结
