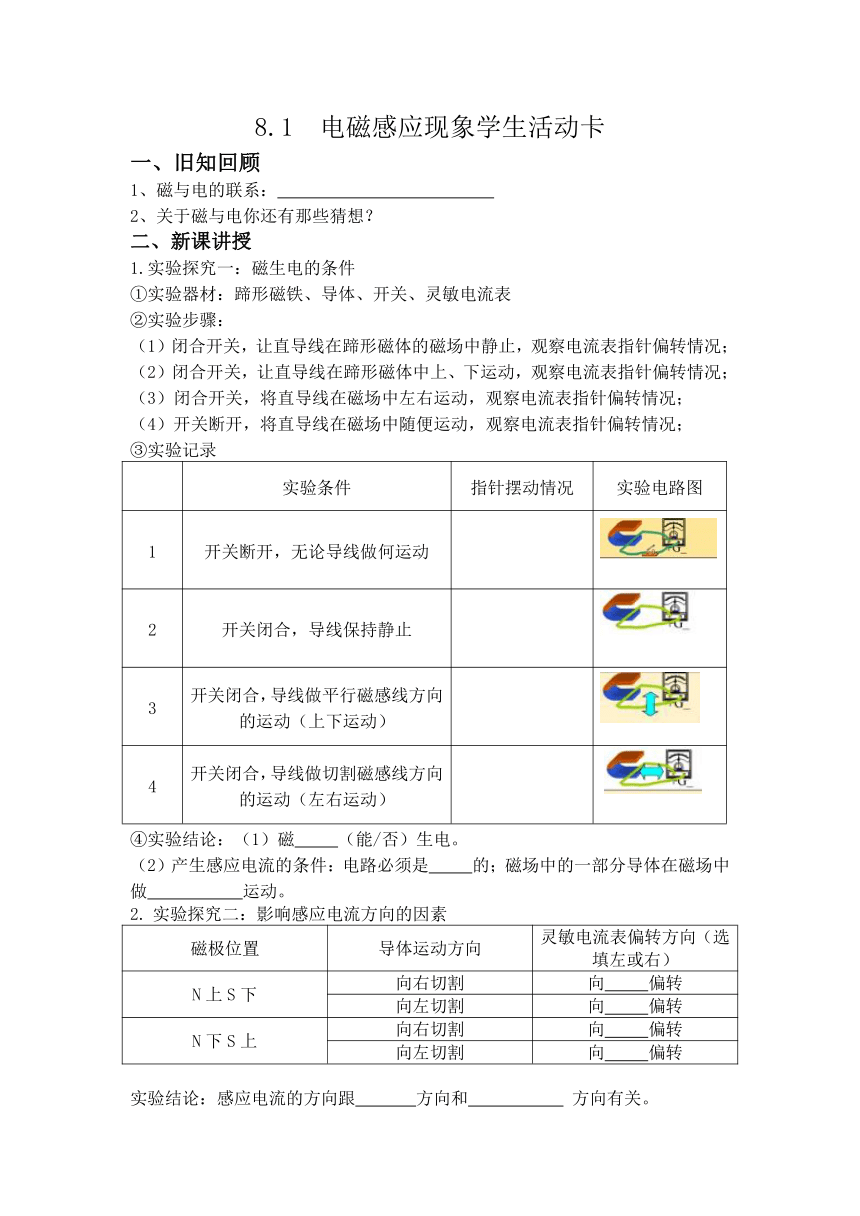

8.1 电磁感应现象学生活动卡
一、旧知回顾
1、磁与电的联系：
2、关于磁与电你还有那些猜想？
二、新课讲授
1.实验探究一：磁生电的条件
①实验器材：蹄形磁铁、导体、开关、灵敏电流表
②实验步骤：
（1）闭合开关，让直导线在蹄形磁体的磁场中静止，观察电流表指针偏转情况；
（2）闭合开关，让直导线在蹄形磁体中上、下运动，观察电流表指针偏转情况；
（3）闭合开关，将直导线在磁场中左右运动，观察电流表指针偏转情况；
（4）开关断开，将直导线在磁场中随便运动，观察电流表指针偏转情况；
③实验记录
实验条件 指针摆动情况 实验电路图
1 开关断开，无论导线做何运动
2 开关闭合，导线保持静止
3 开关闭合，导线做平行磁感线方向的运动（上下运动）
4 开关闭合，导线做切割磁感线方向的运动（左右运动）
④实验结论：（1）磁 （能/否）生电。
（2）产生感应电流的条件：电路必须是 的；磁场中的一部分导体在磁场中做 运动。
实验探究二：影响感应电流方向的因素
磁极位置 导体运动方向 灵敏电流表偏转方向（选填左或右）
N上S下 向右切割 向 偏转
向左切割 向 偏转
N下S上 向右切割 向 偏转
向左切割 向 偏转
实验结论：感应电流的方向跟 方向和 方向有关。
3、小试牛刀：判断对错
1.导体在磁场中运动一定会产生感应电流。 （ ）
2.导体在磁场中做切割磁感线运动一定会产生感应电流。（ ）
3.闭合电路的一部分导体在磁场中做切割运动时一定会产生感应电流。 （ ）
4、发电机
①构造：由 和 两部分组成
②原理：
③能量转化： 能转化为 能
④随着线圈的转动，发电机产生的感应电流的大小与方向也在周期性地变化，这样的电流叫做 。
在交变电流中，电流在周期性变化的次数与所用时间之比叫作 ，单位是 。
课堂小结
1.谈谈你今天的收获。
四、巩固练习
（1）发电机是利用 现象制成的，发电机工作时把 能转化为 能。
（2）英国科学家法拉第（ ）
A.发现了电流具有热效应
B.用实验证明了电流的周围存在磁场
C.发现了电磁感应现象
D.发现了通电导体在磁场中要受到力的作用
（3）如图1所示，图中显示的是 实验，它证明了通电导体周围存在 。
如图2所示，实验证明了 ，实验过程中 能转化为 能，他在生活中的应用是 。
图1 图2
