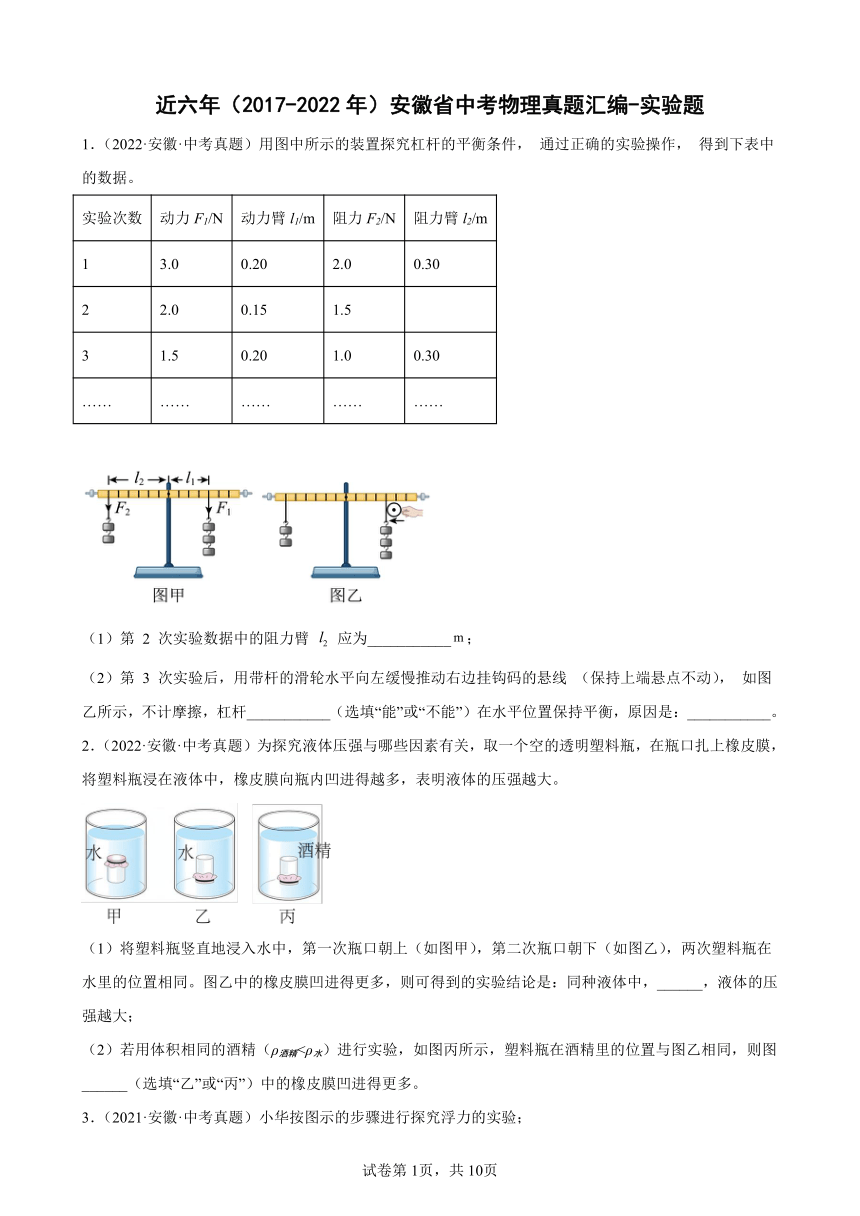

近六年（2017-2022年）安徽省中考物理真题汇编-实验题
1．（2022·安徽·中考真题）用图中所示的装置探究杠杆的平衡条件， 通过正确的实验操作， 得到下表中的数据。
实验次数 动力F1/N 动力臂l1/m 阻力F2/N 阻力臂l2/m
1 3.0 0.20 2.0 0.30
2 2.0 0.15 1.5
3 1.5 0.20 1.0 0.30
…… …… …… …… ……
（1）第 2 次实验数据中的阻力臂 应为___________；
（2）第 3 次实验后，用带杆的滑轮水平向左缓慢推动右边挂钩码的悬线 （保持上端悬点不动）， 如图乙所示，不计摩擦，杠杆___________（选填“能”或“不能”）在水平位置保持平衡，原因是：___________。
2．（2022·安徽·中考真题）为探究液体压强与哪些因素有关，取一个空的透明塑料瓶，在瓶口扎上橡皮膜，将塑料瓶浸在液体中，橡皮膜向瓶内凹进得越多，表明液体的压强越大。
（1）将塑料瓶竖直地浸入水中，第一次瓶口朝上（如图甲），第二次瓶口朝下（如图乙），两次塑料瓶在水里的位置相同。图乙中的橡皮膜凹进得更多，则可得到的实验结论是：同种液体中，______，液体的压强越大；
（2）若用体积相同的酒精（ρ酒精<ρ水）进行实验，如图丙所示，塑料瓶在酒精里的位置与图乙相同，则图______（选填“乙”或“丙”）中的橡皮膜凹进得更多。

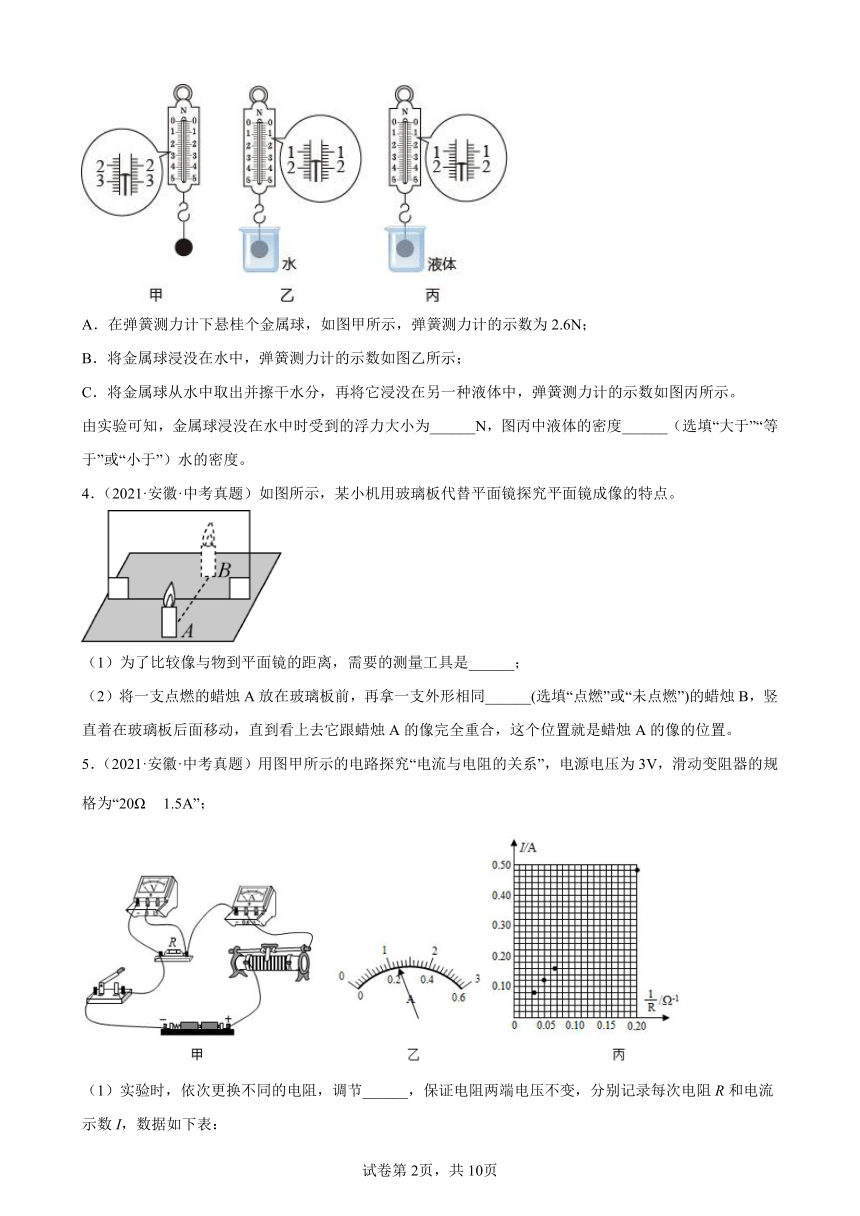

3．（2021·安徽·中考真题）小华按图示的步骤进行探究浮力的实验；
A．在弹簧测力计下悬桂个金属球，如图甲所示，弹簧测力计的示数为2.6N；
B．将金属球浸没在水中，弹簧测力计的示数如图乙所示；
C．将金属球从水中取出并擦干水分，再将它浸没在另一种液体中，弹簧测力计的示数如图丙所示。
由实验可知，金属球浸没在水中时受到的浮力大小为______N，图丙中液体的密度______（选填“大于”“等于”或“小于”）水的密度。
4．（2021·安徽·中考真题）如图所示，某小机用玻璃板代替平面镜探究平面镜成像的特点。
（1）为了比较像与物到平面镜的距离，需要的测量工具是______；
（2）将一支点燃的蜡烛A放在玻璃板前，再拿一支外形相同______(选填“点燃”或“未点燃”)的蜡烛B，竖直着在玻璃板后面移动，直到看上去它跟蜡烛A的像完全重合，这个位置就是蜡烛A的像的位置。
5．（2021·安徽·中考真题）用图甲所示的电路探究“电流与电阻的关系”，电源电压为3V，滑动变阻器的规格为“20Ω 1.5A”；
（1）实验时，依次更换不同的电阻，调节______，保证电阻两端电压不变，分别记录每次电阻R和电流示数I，数据如下表：

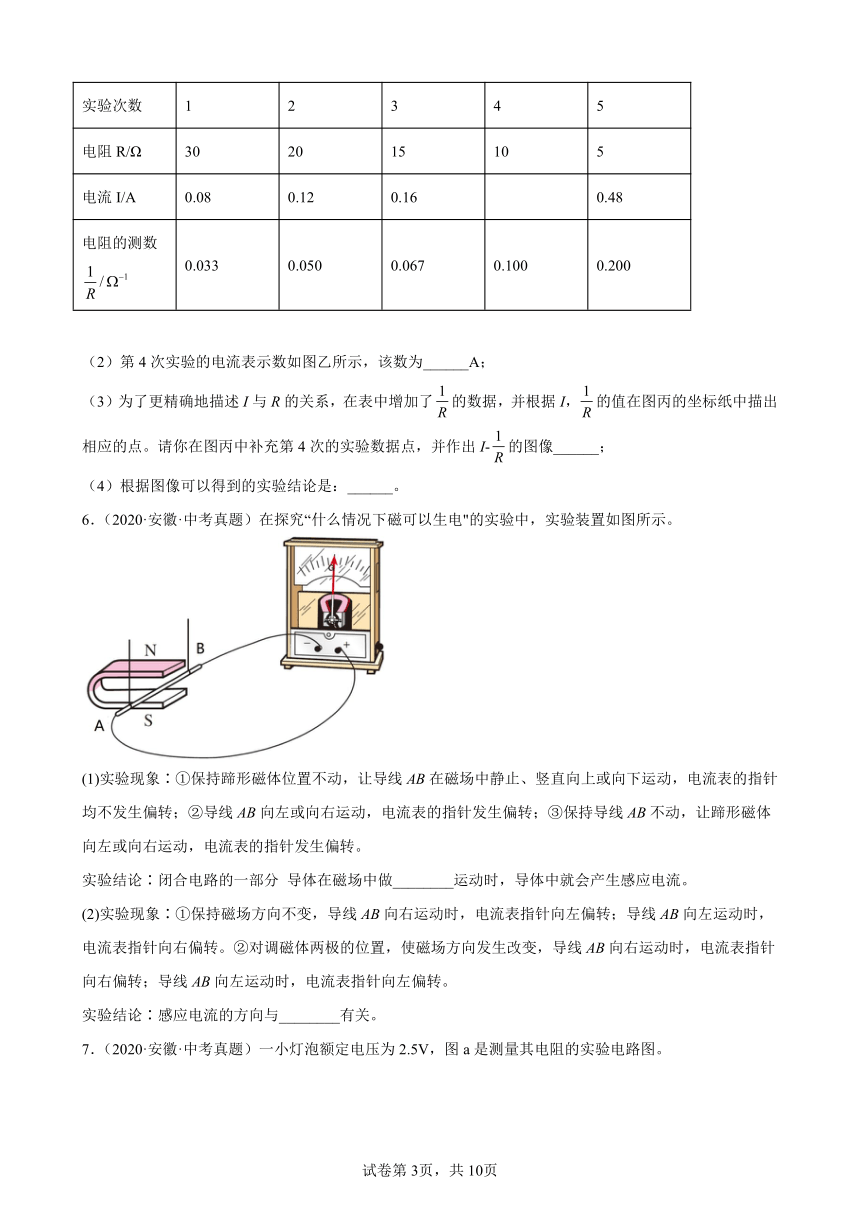

实验次数 1 2 3 4 5
电阻R/Ω 30 20 15 10 5
电流I/A 0.08 0.12 0.16 0.48
电阻的测数 0.033 0.050 0.067 0.100 0.200
（2）第4次实验的电流表示数如图乙所示，该数为______A；
（3）为了更精确地描述I与R的关系，在表中增加了的数据，并根据I，的值在图丙的坐标纸中描出相应的点。请你在图丙中补充第4次的实验数据点，并作出I-的图像______；
（4）根据图像可以得到的实验结论是：______。
6．（2020·安徽·中考真题）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。
(2)实验现象∶①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。

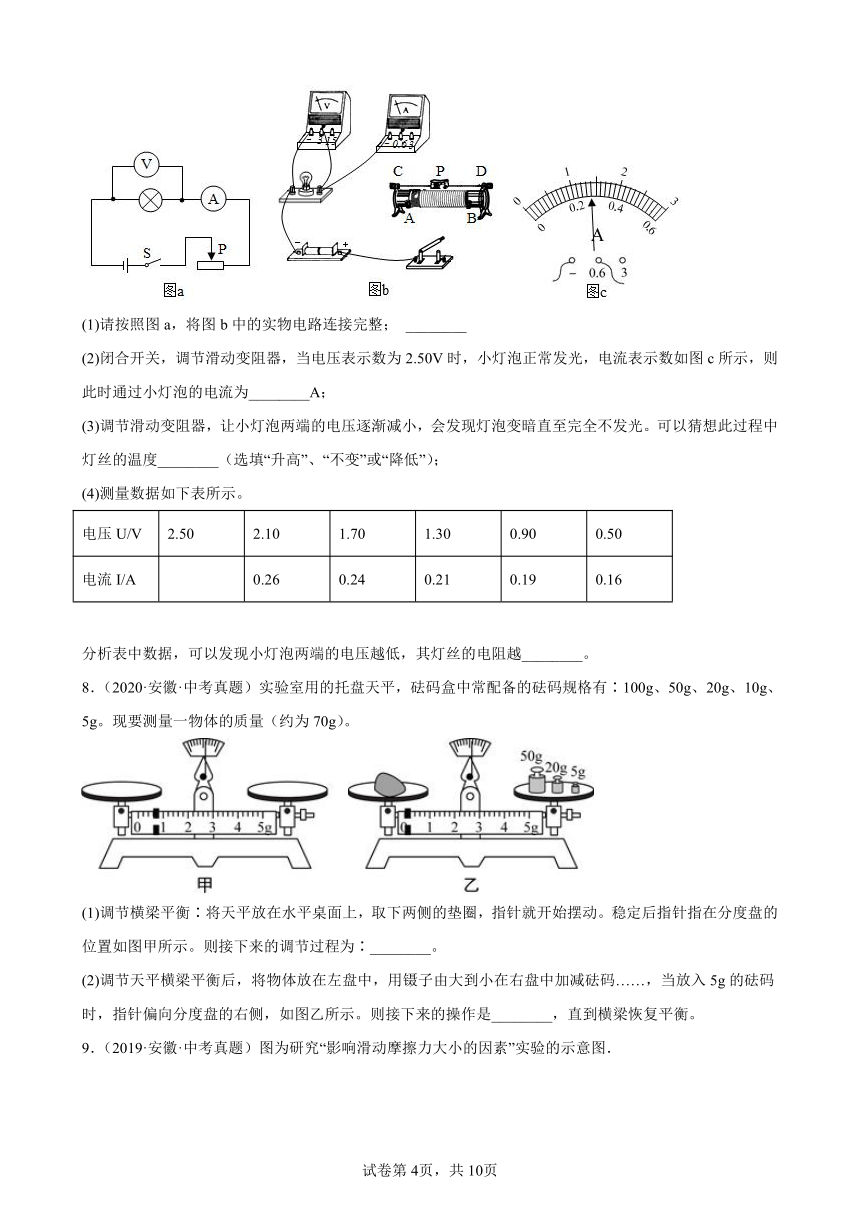

7．（2020·安徽·中考真题）一小灯泡额定电压为2.5V，图a是测量其电阻的实验电路图。
(1)请按照图a，将图b中的实物电路连接完整； ________
(2)闭合开关，调节滑动变阻器，当电压表示数为2.50V时，小灯泡正常发光，电流表示数如图c所示，则此时通过小灯泡的电流为________A；
(3)调节滑动变阻器，让小灯泡两端的电压逐渐减小，会发现灯泡变暗直至完全不发光。可以猜想此过程中灯丝的温度________（选填“升高”、“不变”或“降低”）；
(4)测量数据如下表所示。
电压U/V 2.50 2.10 1.70 1.30 0.90 0.50
电流I/A 0.26 0.24 0.21 0.19 0.16
分析表中数据，可以发现小灯泡两端的电压越低，其灯丝的电阻越________。
8．（2020·安徽·中考真题）实验室用的托盘天平，砝码盒中常配备的砝码规格有∶100g、50g、20g、10g、5g。现要测量一物体的质量（约为70g）。
(1)调节横梁平衡∶将天平放在水平桌面上，取下两侧的垫圈，指针就开始摆动。稳定后指针指在分度盘的位置如图甲所示。则接下来的调节过程为∶________。
(2)调节天平横梁平衡后，将物体放在左盘中，用镊子由大到小在右盘中加减砝码……，当放入5g的砝码时，指针偏向分度盘的右侧，如图乙所示。则接下来的操作是________，直到横梁恢复平衡。

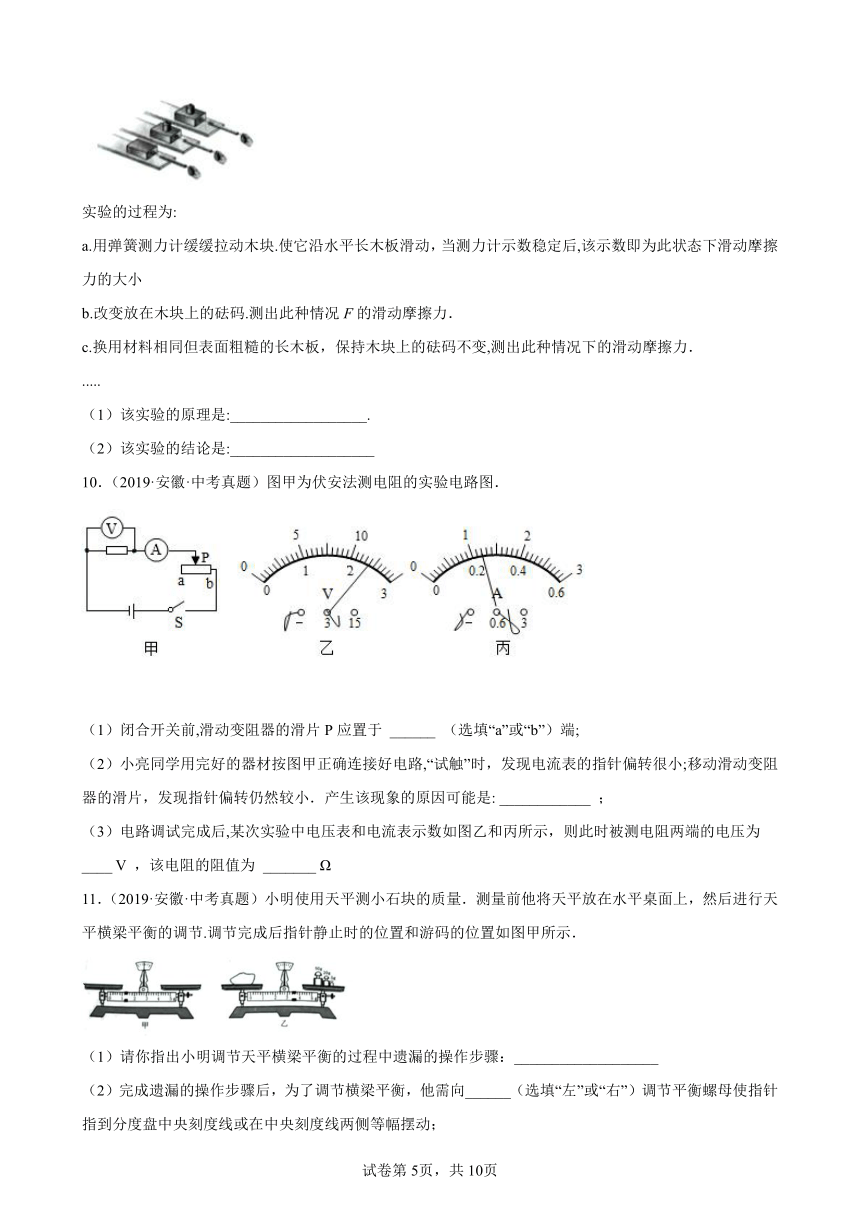

9．（2019·安徽·中考真题）图为研究“影响滑动摩擦力大小的因素”实验的示意图．
实验的过程为:
a.用弹簧测力计缓缓拉动木块.使它沿水平长木板滑动，当测力计示数稳定后,该示数即为此状态下滑动摩擦力的大小
b.改变放在木块上的砝码.测出此种情况F的滑动摩擦力．
c.换用材料相同但表面粗糙的长木板，保持木块上的砝码不变,测出此种情况下的滑动摩擦力．
.....
（1）该实验的原理是:__________________.
（2）该实验的结论是:___________________
10．（2019·安徽·中考真题）图甲为伏安法测电阻的实验电路图．
（1）闭合开关前,滑动变阻器的滑片P应置于 ______ （选填“a”或“b”）端;
（2）小亮同学用完好的器材按图甲正确连接好电路,“试触”时，发现电流表的指针偏转很小;移动滑动变阻器的滑片，发现指针偏转仍然较小．产生该现象的原因可能是: ____________ ；
（3）电路调试完成后,某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为 ____ V ，该电阻的阻值为 _______ Ω
11．（2019·安徽·中考真题）小明使用天平测小石块的质量．测量前他将天平放在水平桌面上，然后进行天平横梁平衡的调节.调节完成后指针静止时的位置和游码的位置如图甲所示．
（1）请你指出小明调节天平横梁平衡的过程中遗漏的操作步骤：___________________
（2）完成遗漏的操作步骤后，为了调节横梁平衡，他需向______（选填“左”或“右”）调节平衡螺母使指针指到分度盘中央刻度线或在中央刻度线两侧等幅摆动；
（3）调节横梁平衡后,小明将小石块放在左盘，在右盘中加减砝码并调节游码在标尺上的位置,直到横梁恢复平衡．这时右盘中的砝码情况和游码在标尺上的位置如图乙所示,则小石块的质量为___g
12．（2021·安徽·中考真题）某实验小组利用图示装置研究杠杆的机械效率，实验的主要步骤如下：
①用轻绳悬挂杠杆一端的D点作为支点，在A点用轻绳悬挂总重为G的钩码，
在占点用轻绳竖直悬挂一个弹簧测力计，使杠杆保持水平；
②竖直向上拉动弹簧测力计缓慢匀速上升(保持0点位置不变)，在此过程中弹
簧测力计的读数为F，利用刻度尺分别测出A、B两点上升的高度为h1、h2。
回答下列问题：
(1)杠杆机械效率的表达式为η=____________．(用已知或测量的物理量符号表示)
(2)本次实验中，若提升的钩码重一定，则影响杠杆机械效率的主要因素是:___________
(3)若只将钩码的悬挂点由A移至C，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将_________(选填“变大”、“变小”或“不变”)．
13．（2019·安徽·中考真题）某物理小组在一次探究活动中测量滑块与木板之间的滑动摩擦力．实验装置如图所示，一表面粗糙的木板固定在水平桌面上，木板上的滑块通过轻绳绕过定滑轮，绳的另一端悬挂托盘．实验时，在托盘中放入适量的砝码，使滑块做匀速直线运动．回答下列问题：
(1)为了测量滑块的滑动摩擦力，需要测量的物理量是________．(填选项前的编号)
①木板的质量m，
②滑块的质量m：
③砝码的质量m，
④托盘和砝码的总质量m．
(2)滑块的滑动摩擦力表达式为f=_________．(用已知或测量的物理量符号表示)
(3)该实验的理论依据是：____________．
(4)该实验存在一些不足之处，请你写出其中的一点:_________________________
14．（2018·安徽·中考真题）小伶探究凸透镜成像规律的实验装置如图所示．其中焦距为6cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧．小伶将蜡烛移至32cm刻度线处，当把光屏移动到59cm刻线处时，光屏上出现了烛焰清晰的像，则该像是倒立、 ________ 实像．保持此时蜡烛、凸透镜和与屏位置，将凸透镜换为焦距为10cm的凸透镜，为能在光屏上得到清晰的像，光屏应向 ________ 移动．（选填“左”或“右”）
15．（2018·安徽·中考真题）图为探究物体（钢球）动能大小跟哪些因素有关的实验装置．
（1）实验原理：
①钢球从平滑斜面上由静止开始向下运动，到达斜面底端时的速度只与钢球起点位置的高度有关．起点位置越高，该速度越_____．
②钢球从平滑斜面上由静止开始向下运动，在水平木板上撞击木块，木块运动的距离越长，运动钢球所具有的动能越_____．
（2）实验现象：
①同一钢球从斜面上不同高度处由静止向下运动．在水平木板上撞击木块，钢球开始向下运动的起点位置越_____，木块运动的距离越长．
②同一高度由静止向下运动，在水平木板上撞击木块，钢球的质量越_____，木块运动的距离越长．
16．（2018·安徽·中考真题）利用如图a所示的电路，可以研究通过小灯泡的电流跟加在它两端电压的关系．实验中使用小灯泡的额定电压为2.5V．
（1）请按照图a，将图b中的实物电路连接完整；
（2）闭合开关S，当滑片从滑动变阻器的一端向另一端移动时，小灯泡两端的电压连续发生变化，于是可得到多组测量值（U，I），根据测量值画出小灯泡的I﹣U图象如图c所示．从图象可以发现：随着小灯泡两端电压从0逐渐增大（不大于额定电压），其灯丝的电阻值_____（选填“不断增大”，“保持不变”或“不断减小”）；
（3）在图a中，闭合开关，将片P从A端向B端移动．在此过程中，小灯泡两端的电压_____（选填“不断变大”，“保持不变”或“不断变小”）
（4）考虑到电压表的电阻对电路的影响，每次电流表的示数比测量时通过小灯泡的实际电流_____（选填“偏大”或“偏小”）．
17．（2017·安徽·中考真题）如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象．
使入射角i在一定范围内由小变大，会发现折射角______填写变化规律，且折射角总是大于相应的入射角；
当入射角i增大到某一值时，折射角会达到最大值，该最大值是______；
若继续增大入射角i，将会发现不再有______光线，而只存在______光线．
18．（2016·安徽·中考真题）关于凸透镜成像实验，完成以下内容：
(1)首先应将蜡烛、凸透镜和______依次固定在光具座上，并调节它们的中心在同一高度；
(2)图中O为凸透镜的光心，F为焦点，请画出烛焰上的S发出的三条光线(中间一条光线平行于主光轴)经凸透镜后的出射光线，并确定其像的位置S′______；
(3)实验中当物距u等于焦距f时，某同学却发现在光屏一侧透过凸透镜看到了烛焰正立放大的像．对此下列解释合理的是______。
A．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍大于焦距
B．因为烛焰有一定的宽度，实际上它的某些部分到凸透镜的距离稍小于焦距
C．这是烛焰发出的光经凸透镜表面反射形成的像
19．（2019·安徽·中考真题）为研究弹簧的性质，我们在竖直悬挂的弹簧下加挂钩码（如图a），同时记录弹簧总长度L与钩码质量m，所得数据记录在表一中，已知弹簧原长L0=6.0cm，实验过程中，弹簧形变在弹性限度内，不计弹簧所受的重力；（g取10N/kg）
表一：
实验次数 1 2 3 4 5 6
钩码质量m/g 0 30 60 90 120 150
弹簧总长度L/cm 6．0 7．2 8．4 9．6 10．8 12．0
（1）请根据表一中的数据，将表二填写完整；_____________
表二：
实验次数 1 2 3 4 5 6
弹力F/N 0 0．3 0．9 1．5
弹簧伸长量Δx/cm 0 1．2 3．6 6．0
（2）请在图b坐标系中描点作出弹力F跟弹簧伸长量Δx的关系图像；_____________
（3）本实验的结论就是弹簧测力计的工作原理，只有规范使用弹簧测力计，才能准确测量力的大小，请写出一条正确使用弹簧测力计的操作要求：_____________。
20．（2018·安徽·中考真题）要求测只额定电压为2.5V小灯泡的电功率。
（1）按照电路图a将图b中的实物图连接成实验电路______ ；
（2）在电路连接过程中开关应处于______状态，闭合开关前，要把滑动变阻器的滑片移到________（根据你连接的实物电路选填“最右端”或“最左端”）；
（3）实验时某次电压表的示数为2.20V，对应电流表示数如图c所示，则小灯泡此时的电功率为_______W，要想测出小灯泡的额定功率，接下来的操作是：______ 。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． 0.20 不能 见解析
2． 深度越大 乙
3． 1.0 小于
4． 刻度尺 未点燃
5． 滑动变阻器的滑片 0.24
6． 切割磁感线 导体切割磁感线方向和磁场方向
7． 0.28 降低 小
8． 游码归零，调节平衡螺母至指针指在分度盘中央 取下5g砝码，向右缓慢移动游码
9． 二力平衡 滑动摩擦力的大小跟压力大小及接触面积的粗糙程度有关
10． a 电流表量程过大 2.4 10
11． 游码调零 右 78.4
12． 杠杆的自重 变大
13． ④ m4g 二力平衡（或滑块匀速直线运动时，拉力等于滑动摩擦力） 难以控制滑块恰好做匀速直线运动（或砝码的质量是不连续的）
14． 缩小 右
15． 大 大 高 大
16． 不断增大 不断变大 偏大
17． 由小变大 折射 反射
18． 光屏 B
19． 0.6；1.2；2.4；4.8 被测力的方向要沿弹簧的轴线方向、使用前要调零等
20． 断开 最右端 0.528 移动滑片，直到电压表的示数为2.5V，记录对应的电流表示数
答案第1页，共2页
答案第1页，共2页
