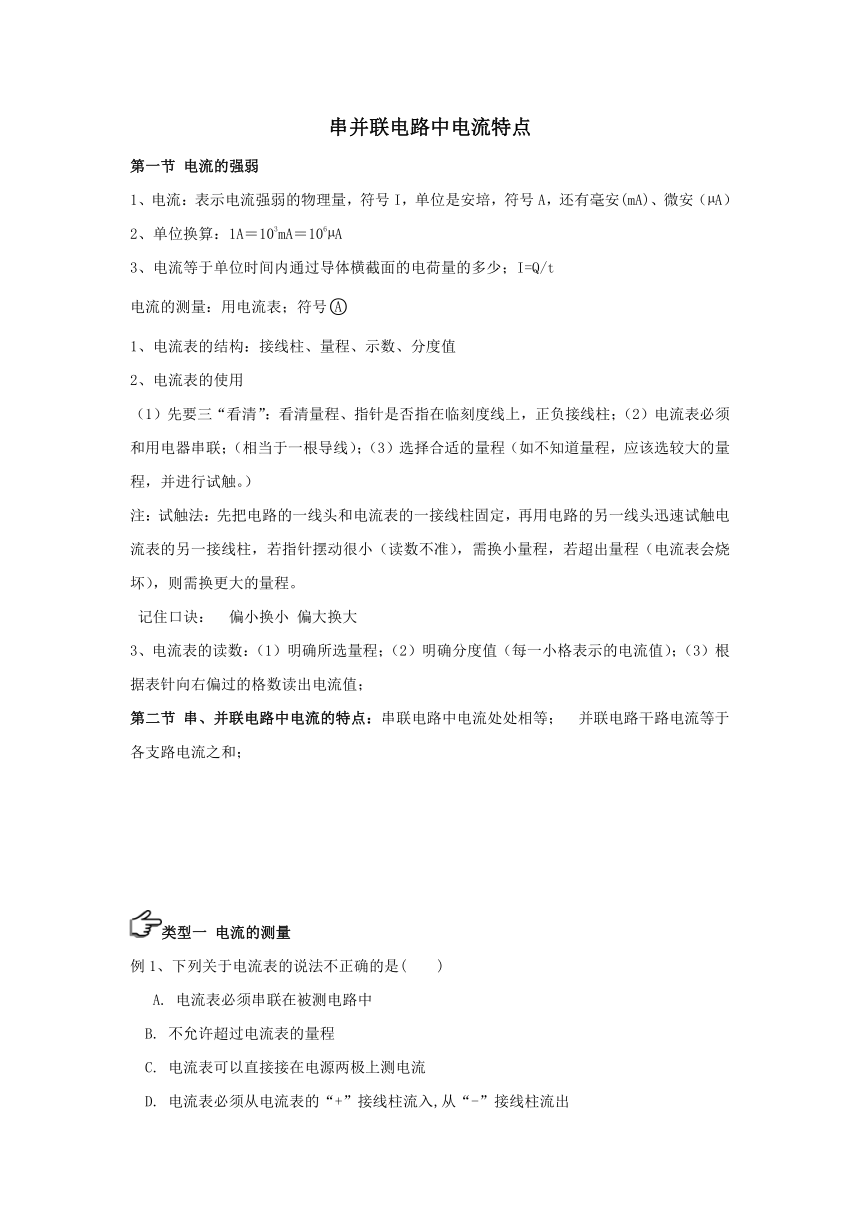

串并联电路中电流特点
第一节 电流的强弱
1、电流：表示电流强弱的物理量，符号I，单位是安培，符号A，还有毫安(mA)、微安（ A）
2、单位换算：1A＝103mA＝106 A
3、电流等于单位时间内通过导体横截面的电荷量的多少；I=Q/t
电流的测量：用电流表；符号
1、电流表的结构：接线柱、量程、示数、分度值
2、电流表的使用
（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱；（2）电流表必须和用电器串联；（相当于一根导线）；（3）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。）
注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。
记住口诀： 偏小换小 偏大换大
3、电流表的读数：（1）明确所选量程；（2）明确分度值（每一小格表示的电流值）；（3）根据表针向右偏过的格数读出电流值；
第二节 串、并联电路中电流的特点：串联电路中电流处处相等； 并联电路干路电流等于各支路电流之和；
类型一 电流的测量
例1、下列关于电流表的说法不正确的是(　　)
A. 电流表必须串联在被测电路中
B. 不允许超过电流表的量程
C. 电流表可以直接接在电源两极上测电流
D. 电流表必须从电流表的“+”接线柱流入,从“-”接线柱流出

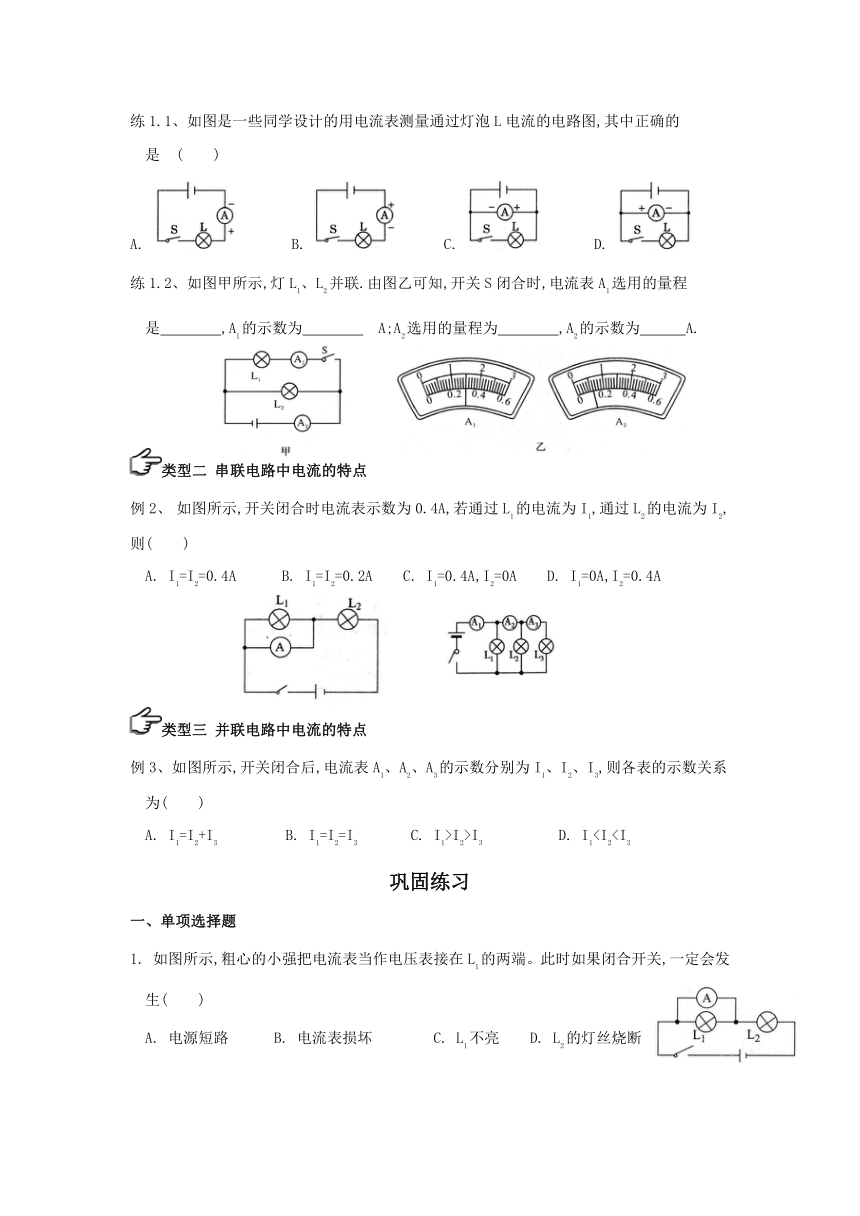

练1.1、如图是一些同学设计的用电流表测量通过灯泡L电流的电路图,其中正确的是 (　　)
B. C. D.
练1.2、如图甲所示,灯L1、L2并联.由图乙可知,开关S闭合时,电流表A1选用的量程是　　　　,A1的示数为　　　　 A;A2选用的量程为　　　　,A2的示数为　　　A.

类型二 串联电路中电流的特点
例2、 如图所示,开关闭合时电流表示数为0.4A,若通过L1的电流为I1,通过L2的电流为I2,则(　　)
A. I1=I2=0.4A B. I1=I2=0.2A C. I1=0.4A,I2=0A D. I1=0A,I2=0.4A
类型三 并联电路中电流的特点
例3、如图所示,开关闭合后,电流表A1、A2、A3的示数分别为I1、I2、I3,则各表的示数关系为(　　)
A. I1=I2+I3 B. I1=I2=I3 C. I1>I2>I3 D. I1巩固练习
单项选择题
1. 如图所示,粗心的小强把电流表当作电压表接在L1的两端。此时如果闭合开关,一定会发生(　　)
A. 电源短路 B. 电流表损坏 C. L1不亮 D. L2的灯丝烧断

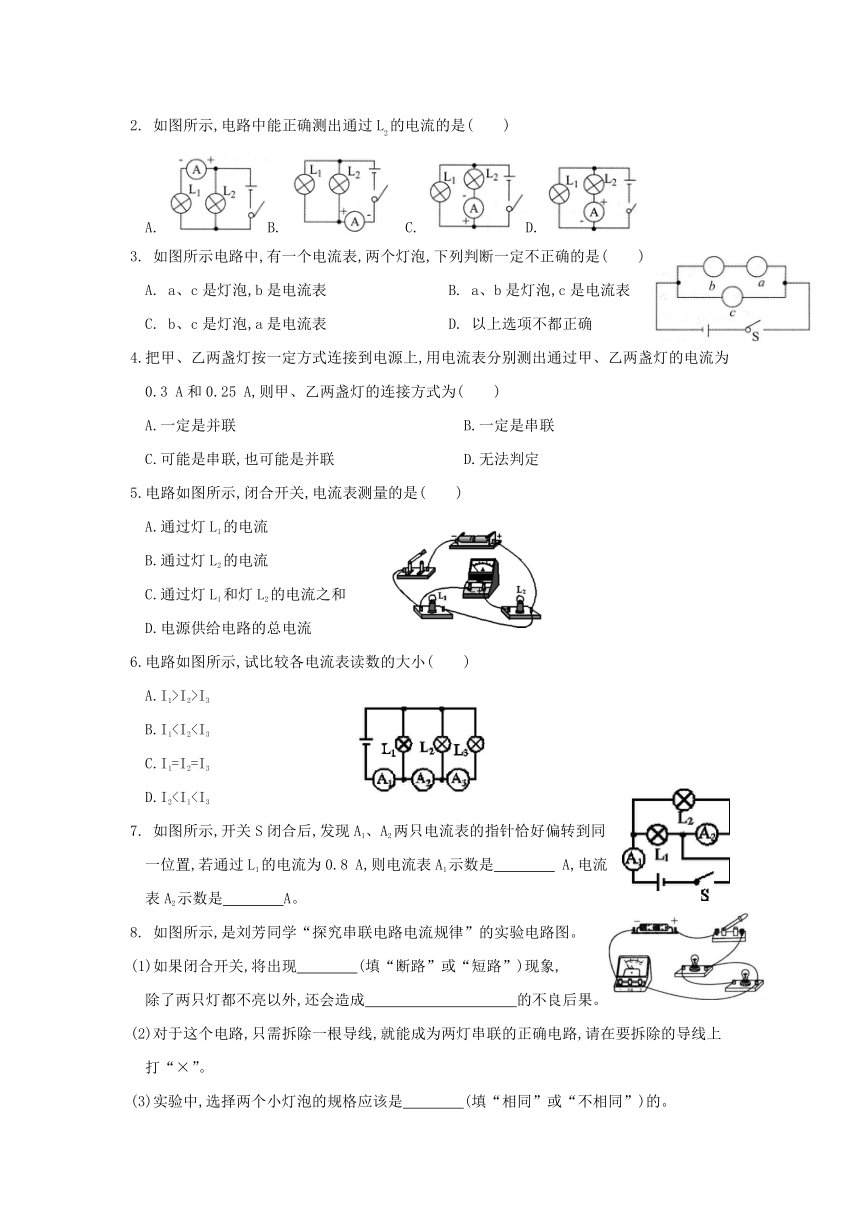

2. 如图所示,电路中能正确测出通过L2的电流的是(　　)
A. B. C. D.
3. 如图所示电路中,有一个电流表,两个灯泡,下列判断一定不正确的是(　　)
A. a、c是灯泡,b是电流表 B. a、b是灯泡,c是电流表
C. b、c是灯泡,a是电流表 D. 以上选项不都正确
4.把甲、乙两盏灯按一定方式连接到电源上,用电流表分别测出通过甲、乙两盏灯的电流为0.3 A和0.25 A,则甲、乙两盏灯的连接方式为(　　)
A.一定是并联 B.一定是串联
C.可能是串联,也可能是并联 D.无法判定
5.电路如图所示,闭合开关,电流表测量的是(　　)
A.通过灯L1的电流
B.通过灯L2的电流
C.通过灯L1和灯L2的电流之和
D.电源供给电路的总电流
6.电路如图所示,试比较各电流表读数的大小(　　)
A.I1>I2>I3
B.I1C.I1=I2=I3
D.I27. 如图所示,开关S闭合后,发现A1、A2两只电流表的指针恰好偏转到同一位置,若通过L1的电流为0.8 A,则电流表A1示数是　　　　 A,电流表A2示数是　　　　A。
8. 如图所示,是刘芳同学“探究串联电路电流规律”的实验电路图。
(1)如果闭合开关,将出现　　　　(填“断路”或“短路”)现象,
除了两只灯都不亮以外,还会造成　　　　　　　　　　的不良后果。
(2)对于这个电路,只需拆除一根导线,就能成为两灯串联的正确电路,请在要拆除的导线上打“×”。
(3)实验中,选择两个小灯泡的规格应该是　　　　(填“相同”或“不相同”)的。
9. 为了验证并联电路的电流特点,小薇设计了如图1所示的电路进行实验.
(1)小薇先将电流表接在L1所在的支路上,闭合开关后,观察到灯L2发光,但灯L1不发光,电流表的示数为零,电路可能存在的故障是:　　　　　　　　　　　　　　.

(2)排除故障后,她测出了L1、L2支路和干路上的电流分别为I1、I2和I,电流表示数如图2中甲、乙、丙所示,可读出I1=0.5 A,I2=　　　　 A,I=　　　　 A.根据测量结果.在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是:　　　　.(写出关系式即可).
(3)为了验证结论的普遍性,小薇采用了更换不同灯泡继续实验的方法进行验证,你还可以采用的方法是:　　　　　　　　　.
答案
类型一
例1【答案】C【解析】电流表相当于导线,不能直接接在电源两极上，故选C。
练1.1【答案】A【解析】用电流表测灯泡L的电流，应将小灯泡与电流表串联在电路中，故C、D错误；电流应从电流表正接线柱流入，负接线柱流出，所以正确的为A。
练1.2【答案】0~0.6 A;0.3;0~3 A;0.6
类型二
例2【答案】D【解析】闭合开关后，L1被短路, L1上无电流通过，此时电流表测的是通过L2的电流，故选D。
例3【答案】C【解析】并联电路中干路电流等于各支路电流之和。题图中三盏灯并联,电流表A1测干路电流,电流表A2测通过L2和L3的电流,电流表A3测通过L3的电流,故I1>I2>I3。
巩固练习
选择题
1. 【答案】C【解析】灯L1相当于被短路，不亮，故选C。
2. 【答案】D【解析】A中电流表是测L1电流的,B中电流表测干路电流,C中电流表正负接线柱接反。故选D。
3. 【答案】B【解析】如果c是电流表,电源出现短路。故选B。
A　由串联电路中电流处处相等可知,若通过两灯的电流不相等,则两灯一定是并联。
5.B　从电源的正极出发,顺着电流的方向寻找电流的路径,一直到电源的负极。两灯是并联的,其中电流表与灯L2串联在一条支路上,灯L1为另一条支路。所以电流表测量的是通过灯L2的电流。
6.A　从题图中可以看出,电流表A3测的是L3的电流,电流表A2测的是L2和L3并联的总电流,电流表A1测的是L1、L2和L3并联后的总电流。根据并联电路的电流特点:干路电流等于各支路电流之和。因此可以得出各电流表示数的大小关系为I1>I2>I3。
7.解析 由电路图可知,灯L1和L2组成并联电路,电流表A1测干路的电流,电流表A2测通过灯L2的电流。因为并联电路干路电流等于各支路电流之和,且两个电流表的指针所指位置相同,所以电流表A1的量程是0~3 A,最小分度值是0.1 A;电流表A2的量程是0~0.6 A,最小分度值为0.02 A,A1、A2两只电流表的指针恰好偏转到同一位置,则干路电流I=5I2。又因I=I1+I2,所以I2==0.2 A,I=I1+I2=1 A。
答案 1　0.2
(1) 【答案】短路；损坏电流表和电源
【解析】闭合开关，两个灯泡被短路，电路中只有电源和电流表，电路中电流过大，容易烧坏电源和电流表；
(2) 【答案】如答图所示。

【解析】两灯串联，则两灯只需用一根导线连接，去掉使其短路的导线即可；
(3) 【答案】不相同
【解析】选用不同规格的小灯泡，目的是为了避免特殊性，排除偶然因素，使结论更具有普遍性。
9.(1) 【答案】L1或电流表开路
(2) 【答案】0.52;1;I=I1+I2
(3) 【答案】用改变电源电压继续实验的方法进行验证(其他合理答案均可)
【解析】根据并联用电器独立工作、互不影响的特点可知,灯L2发光且电流表的示数为0可知L1支路不可能短路而是断路;读出乙和丙的示数分别为I2=0.52 A、I=1 A在误差范围内可以得出I=I1+I2;为了验证结论的普遍性,改变电路中的电流还可以通过改变电源电压继续进行验证.
