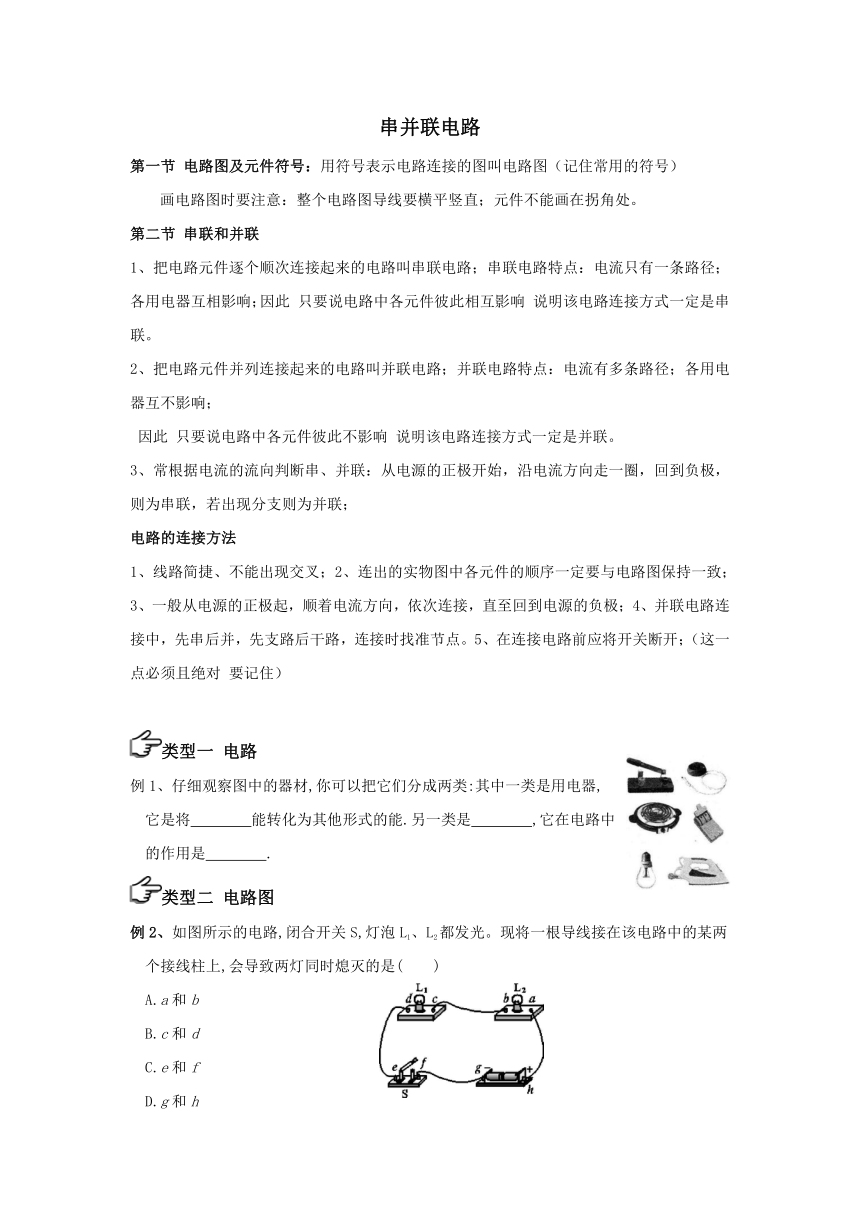

第一节 电路图及元件符号：用符号表示电路连接的图叫电路图（记住常用的符号）
画电路图时要注意：整个电路图导线要横平竖直；元件不能画在拐角处。
第二节 串联和并联
1、把电路元件逐个顺次连接起来的电路叫串联电路；串联电路特点：电流只有一条路径；各用电器互相影响；因此 只要说电路中各元件彼此相互影响 说明该电路连接方式一定是串联。
2、把电路元件并列连接起来的电路叫并联电路；并联电路特点：电流有多条路径；各用电器互不影响；
因此 只要说电路中各元件彼此不影响 说明该电路连接方式一定是并联。
3、常根据电流的流向判断串、并联：从电源的正极开始，沿电流方向走一圈，回到负极，则为串联，若出现分支则为并联；
电路的连接方法
1、线路简捷、不能出现交叉；2、连出的实物图中各元件的顺序一定要与电路图保持一致；3、一般从电源的正极起，顺着电流方向，依次连接，直至回到电源的负极；4、并联电路连接中，先串后并，先支路后干路，连接时找准节点。5、在连接电路前应将开关断开；（这一点必须且绝对 要记住）
类型一 电路
仔细观察图中的器材,你可以把它们分成两类:其中一类是用电器,
它是将　　　　能转化为其他形式的能.另一类是　　　　,它在电路中
的作用是　　　　.
类型二 电路图
例2、如图所示的电路,闭合开关S,灯泡L1、L2都发光。现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是(　　)
A.a和b
B.c和d
C.e和f
D.g和h

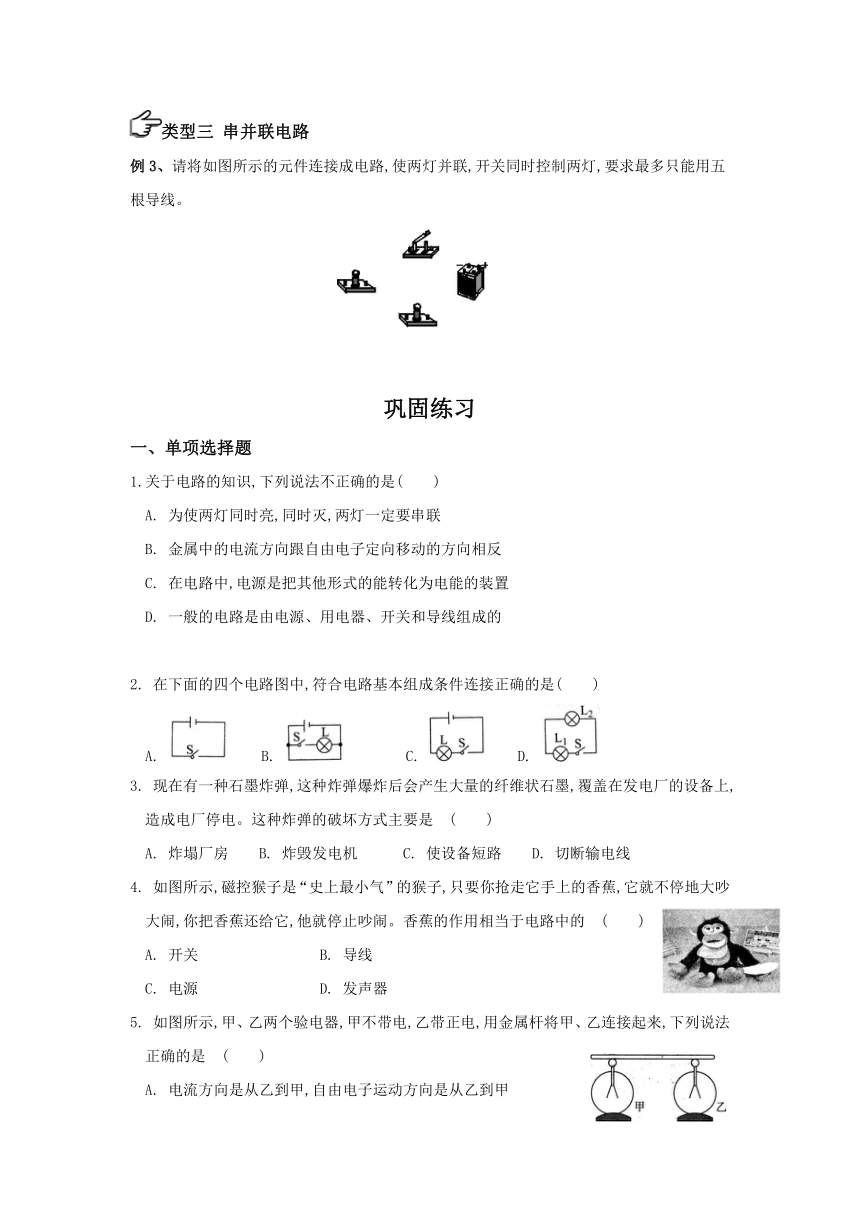

类型三 串并联电路
请将如图所示的元件连接成电路,使两灯并联,开关同时控制两灯,要求最多只能用五 根导线。
巩固练习
单项选择题
1.关于电路的知识,下列说法不正确的是(　　)
A. 为使两灯同时亮,同时灭,两灯一定要串联
B. 金属中的电流方向跟自由电子定向移动的方向相反
C. 在电路中,电源是把其他形式的能转化为电能的装置
D. 一般的电路是由电源、用电器、开关和导线组成的

2. 在下面的四个电路图中,符合电路基本组成条件连接正确的是(　　)
A. B. C. D.
3. 现在有一种石墨炸弹,这种炸弹爆炸后会产生大量的纤维状石墨,覆盖在发电厂的设备上,造成电厂停电。这种炸弹的破坏方式主要是 (　　)
A. 炸塌厂房 B. 炸毁发电机 C. 使设备短路 D. 切断输电线
4. 如图所示,磁控猴子是“史上最小气”的猴子,只要你抢走它手上的香蕉,它就不停地大吵大闹,你把香蕉还给它,他就停止吵闹。香蕉的作用相当于电路中的 (　　)
A. 开关 B. 导线
C. 电源 D. 发声器
5. 如图所示,甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来,下列说法正确的是 (　　)
A. 电流方向是从乙到甲,自由电子运动方向是从乙到甲
B. 电流方向是从甲到乙,自由电子运动方向是从乙到甲
C. 电流方向是从甲到乙,自由电子运动方向是从甲到乙
D. 电流方向是从乙到甲,自由电子运动方向是从甲到乙
6. 避雷针的尖端不断向空中释放电子,则避雷针中的电流的方向是(　　)
A. 从地面流向尖端 B. 从尖端流向地面
C. 没有电流 D. 无法判断

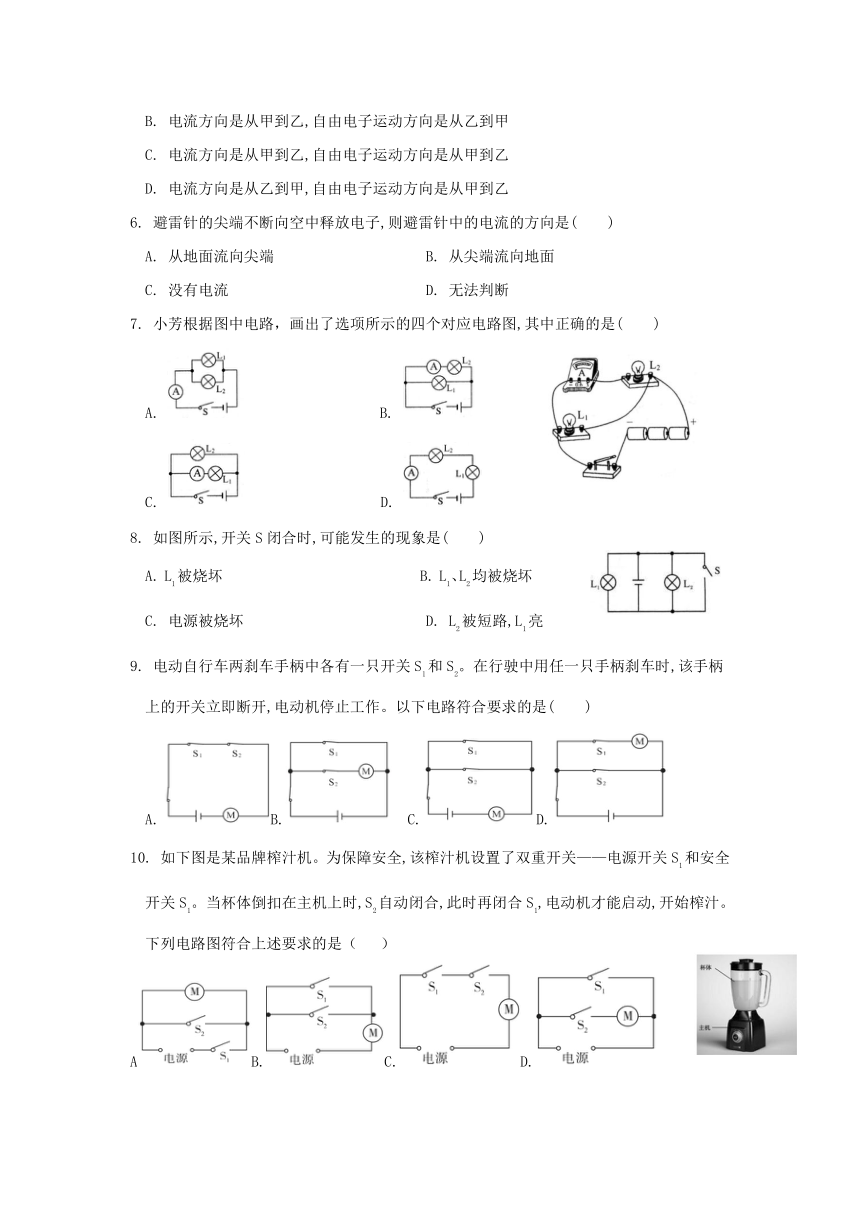

7. 小芳根据图中电路，画出了选项所示的四个对应电路图,其中正确的是(　　)
A. B.
C. D.
8. 如图所示,开关S闭合时,可能发生的现象是(　　)
A. L1被烧坏 B. L1、L2均被烧坏
C. 电源被烧坏 D. L2被短路,L1亮
9. 电动自行车两刹车手柄中各有一只开关S1和S2。在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作。以下电路符合要求的是(　　)
A.B. C.D.
10. 如下图是某品牌榨汁机。为保障安全,该榨汁机设置了双重开关——电源开关S1和安全开关S1。当杯体倒扣在主机上时,S2自动闭合,此时再闭合S1,电动机才能启动,开始榨汁。下列电路图符合上述要求的是（ ）
AB.C.D.
11. 新交通法规定驾驶员不系安全带记3分,罚100元。汽车上设置了“安全带指示灯”,提醒驾驶员系好安全带。当安全带系好时,相当于闭合开关,指示灯不亮;安全带未系好时,相当于断开开关,指示灯发光。下图中符合上述要求的电路图是 (　　)
A.B.C.D.
12. 如图所示,把A、B两根碳棒插入盐水中,A、B碳棒分别与电源连接后,盐水中的负
电荷向B移动,正电荷向A移动,可见,盐水中的电流方向是　　　　,碳棒　　　　
接的是电源正极.
13.如图所示,验电器的金属箔片因带负电荷张开一定角度,现用手接触验电器的金属
球后,金属箔片闭合,这说明人体是　　　　(填“导体”或“绝缘体”),产生的瞬间电
流方向从　　　　(填“人体到验电器”或“验电器到人体”).
14.在如图所示的电路中,不论开关如何切换,电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作,需要闭合开关　　　　;若同时闭合S1和S2,可以工作的用电器是　　。
如图所示的电路中,只连通S1时　　　灯亮;只连通S2时　　灯亮:同时连通S1、S2、S3 将
发生　 事故。
16.手电筒是生活中常用的照明工具,如图所示是手电筒的实物图.请在虚线框内画出手电筒的电路图.

17.根据图甲的电路图,用笔画线在图乙中连接实物图。

18.根据如图所示的实际电路,在虚线框内画出电路图。

答案
类型一
【答案】电;开关;控制电路的通断
D　导线连接a、b两接线柱,灯泡L2被短接,只有灯泡L1工作,故选项A不符合题意;导线连接c、d两接线柱,灯泡L1被短接,只有灯泡L2工作,故选项B不符合题意;导线连接e、f两接线柱,相当于闭合开关,两灯都能发光,故选项C不符合题意;导线连接g、h两接线柱,电源短路,两灯都不能发光(即两灯同时熄灭),故选项D符合题意。
例3、答案 如图所示
巩固练习
选择题
1. 【答案】A【解析】两灯同时亮同时灭，可能是并联，开关在干路上。故选A。
2. 【答案】C【解析】A中无用电器错误;B中L被短路，错误;D中无电源，错误。故选C。
3. 【答案】C【解析】石墨具有良好的导电性，石墨炸弹爆炸后产生大量的纤维状石墨，覆盖在发电厂的设备上，造成设备多处短路而使其不能正常工作。
4. 【答案】A【解析】香蕉的有无能够控制小猴子，所以香蕉的作用相当于电路中的控制开关。
5. 【答案】D【解析】甲不带电，乙带正电，用金属杆连接两验电器的金属球时，甲验电器的金属球中的自由电子被乙中正电荷吸引而转移到乙上，电流方向与自由电子移动的方向相反，所以电流方向是从乙到甲。
6. 【答案】B【解析】由于避雷针不断向空中释放电子,所以带负电的电子由地面向上移动,故电流从尖端向地面，故选B。
7. 【答案】B
8. 【答案】C【解析】开关断开时,两灯泡的两端是连接在一起的,即为并联,并且两灯泡都能够发光;当开关闭合时,电流不流经灯泡,而是经导线直接从正极流向负极,电源被短路,所以两灯泡均不发光;两灯完好无损,但电源会被烧坏.故选C.
9. 【答案】A　【解析】因为电动自行车两刹车手柄中各有一只开关S1和S2,在行驶中用任一只手柄刹车时,该手柄上的开关立即断开,电动机停止工作,A正确;电路图电源短路,B错误;电路图当S1断开时,电动机仍然工作,C错误;电路图电源短路,D错误。
10. 【答案】C【解析】由题意可知,只有开关S1、S2都闭合后,才开始榨汁,电动机才开始工作,说明两开关相互影响,一个开关不能单独控制电动机,两开关是串联的,两开关、电动机与电源组成串联电路,由图示电路图可知,C正确。
11. 【答案】B【解析】由题意知,指示灯与S并联,但电路不会出现短路,即电路中必须串联一个保护电阻;结合选项可知B符合题意,ACD不符合。
12. 【答案】由B到A;B
13. 【答案】导体;人体到验电器
14. 【答案】S1　电铃
15. 【答案】L2　L1和L2　短路
16 . 【答案】如图答所示.
　
17. 【答案】如图所示

18 . 【答案】如图所示
