2022年中考物理真题训练：电磁学实验题
1．（2022·湖南娄底·中考真题）小明准备测定小灯泡的功率，被测小灯泡的额定电压为2.5V，电阻约为10Ω，实验室有如下器材：电源（电压为6V），电流表（0～0.6A、0～3A），电压表（0~3V、0~15V），开关，导线若干，滑动变阻器两只：R1（10Ω 0.5A），R2（20Ω 0.5A）。
（1）如图甲所示是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打"×"并补画出正确的连线；______
（2）正确连接电路后闭合开关，发现灯泡不亮，电流表无示数，电压表有示数，则电路的故障可能是______；
A．灯泡短路 B．灯泡断路 C．滑动变阻器短路 D．滑动变阻器断路
（3）电路故障排除后，闭合开关，移动滑动变阻器的滑片，电流表指针如图乙所示，则此时通过小灯泡的电流是______A；
（4）为了满足测量要求，实验电路应该选用滑动变阻器______；（选填“R1”或“R2”）
（5）小明根据记录的多组I-U数据，画出了小灯泡中电流随其两端电压变化的关系图像（如图丙），则小灯泡的额定功率为______W。
2．（2022·山东济宁·中考真题）小明测量某电阻R的阻值，收集实验数据绘制成如图所示的图像。
（1）分析图像信息，可得：R=______Ω。
（2）请用笔画线表示导线，在图2中完成小明的实验电路连接。（导线不得交叉）______
（3）小华也连接了图2中的实验电路。闭合开关后，发现电压表和电流表都有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是连线有误，其错误可能是 ______。（写出一种即可）

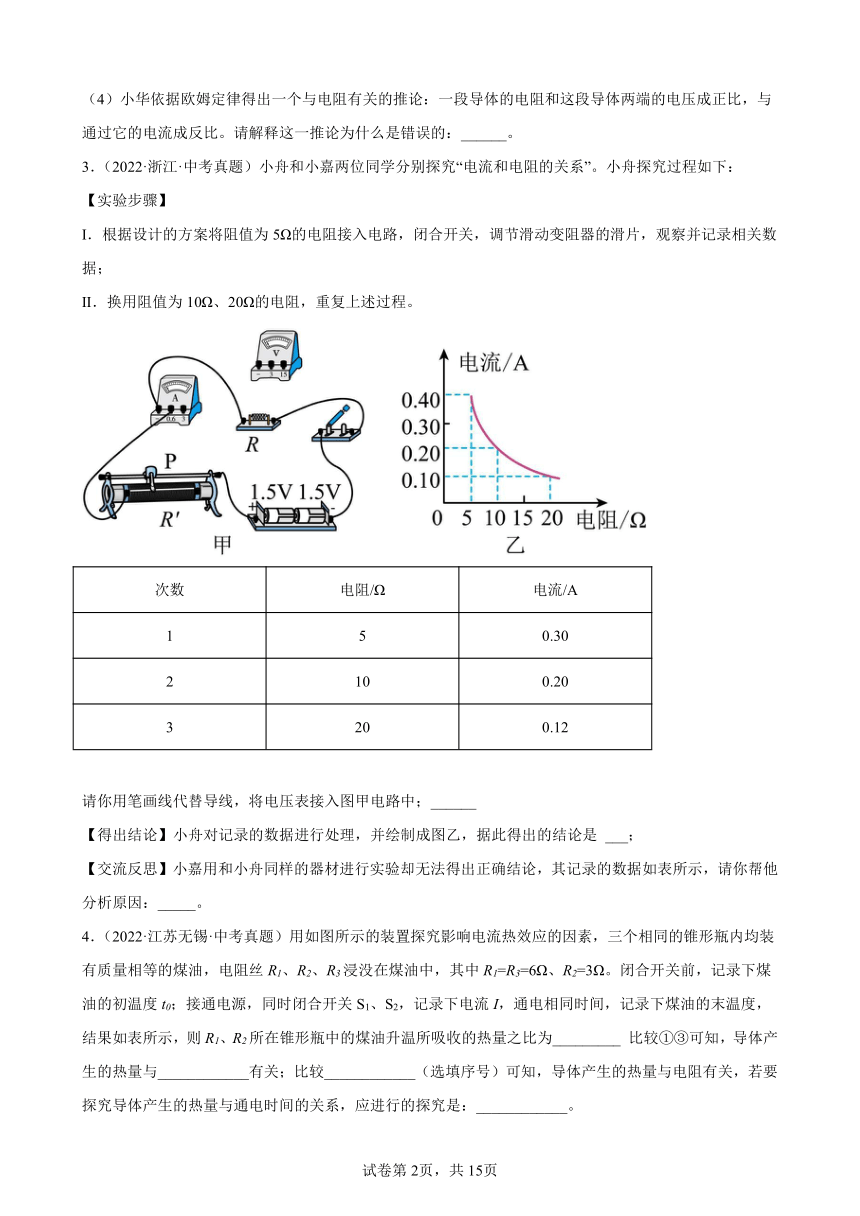

（4）小华依据欧姆定律得出一个与电阻有关的推论：一段导体的电阻和这段导体两端的电压成正比，与通过它的电流成反比。请解释这一推论为什么是错误的：______。
3．（2022·浙江·中考真题）小舟和小嘉两位同学分别探究“电流和电阻的关系”。小舟探究过程如下：
【实验步骤】
Ⅰ．根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记录相关数据；
Ⅱ．换用阻值为10Ω、20Ω的电阻，重复上述过程。
次数 电阻/Ω 电流/A
1 5 0.30
2 10 0.20
3 20 0.12
请你用笔画线代替导线，将电压表接入图甲电路中；______
【得出结论】小舟对记录的数据进行处理，并绘制成图乙，据此得出的结论是 ___；
【交流反思】小嘉用和小舟同样的器材进行实验却无法得出正确结论，其记录的数据如表所示，请你帮他分析原因：_____。
4．（2022·江苏无锡·中考真题）用如图所示的装置探究影响电流热效应的因素，三个相同的锥形瓶内均装有质量相等的煤油，电阻丝R1、R2、R3浸没在煤油中，其中R1=R3=6Ω、R2=3Ω。闭合开关前，记录下煤油的初温度t0；接通电源，同时闭合开关S1、S2，记录下电流I，通电相同时间，记录下煤油的末温度，结果如表所示，则R1、R2所在锥形瓶中的煤油升温所吸收的热量之比为_________ 比较①③可知，导体产生的热量与____________有关；比较____________（选填序号）可知，导体产生的热量与电阻有关，若要探究导体产生的热量与通电时间的关系，应进行的探究是：____________。
序号 电阻 电流I/A 初温度t0/℃ 末温度/℃
① R1 1.0 20 30
② R2 1.0 20 24
③ R3 1.5 20 44
5．（2022·浙江温州·中考真题）某小组同学在进行“伏安法”测电阻实验时，连接了如图甲所示的电路，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制成图乙中的a、b、c，发现电压表未调零。将电压表调零后，重做实验，第二次测量数据如图乙中的A、B、C。
（1）图丙是该小组在一次测量中的电流表指针位置，其示数为 _____安；
（2）分析图乙中的第二次测量数据，待测电阻的阻值是 _____欧；（结果保留一位小数）
（3）小组同学讨论发现，利用第一次的测量数据，能求出第一次实验中电压表接入电路前指针所指的刻度值，也能求出被测电阻的阻值。分析图乙，写出第一次实验电压表接入电路前指针所指的刻度值，并说明理由。 _____。
6．（2022·新疆·中考真题）某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。
（1）闭合开关S前，应将滑动变阻器______（填“R1”或“R2”）的滑片调至最右端；
（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；( )
（3）根据做出的图像，求得R1的最大阻值为______Ω；
（4）滑动变阻器R2的最大阻值至少为______ Ω；（填 “20”“25”或“30”）
（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。该小组通过讨论，对产生此现象的原因，提出了多种猜想。他们提出的下列猜想中，最不合理的一项是______（ 填序号）。
A．电流表本身有电阻 B．导线本身有电阻
C．电压表本身的电阻不够大 D．电压表使用前未调零
7．（2022·浙江金华·中考真题）学习小组开展“测量小灯泡的功率”实验，实验电路如图甲，绘制出小灯泡的I～U关系曲线如图乙，已知小灯泡的额定电压为3.8V，电源电压恒为6V。回答下列问题：
（1）闭合开关后移动变阻器的滑片，当电压表示数为 ___________V时，读出电流表示数，即可计算小灯泡的额定功率；
（2）实验时，变阻器的滑片向左移动过程中，电流表与电压表示数的比值将 ___________（选填“变大”“不变”或“变小”）。

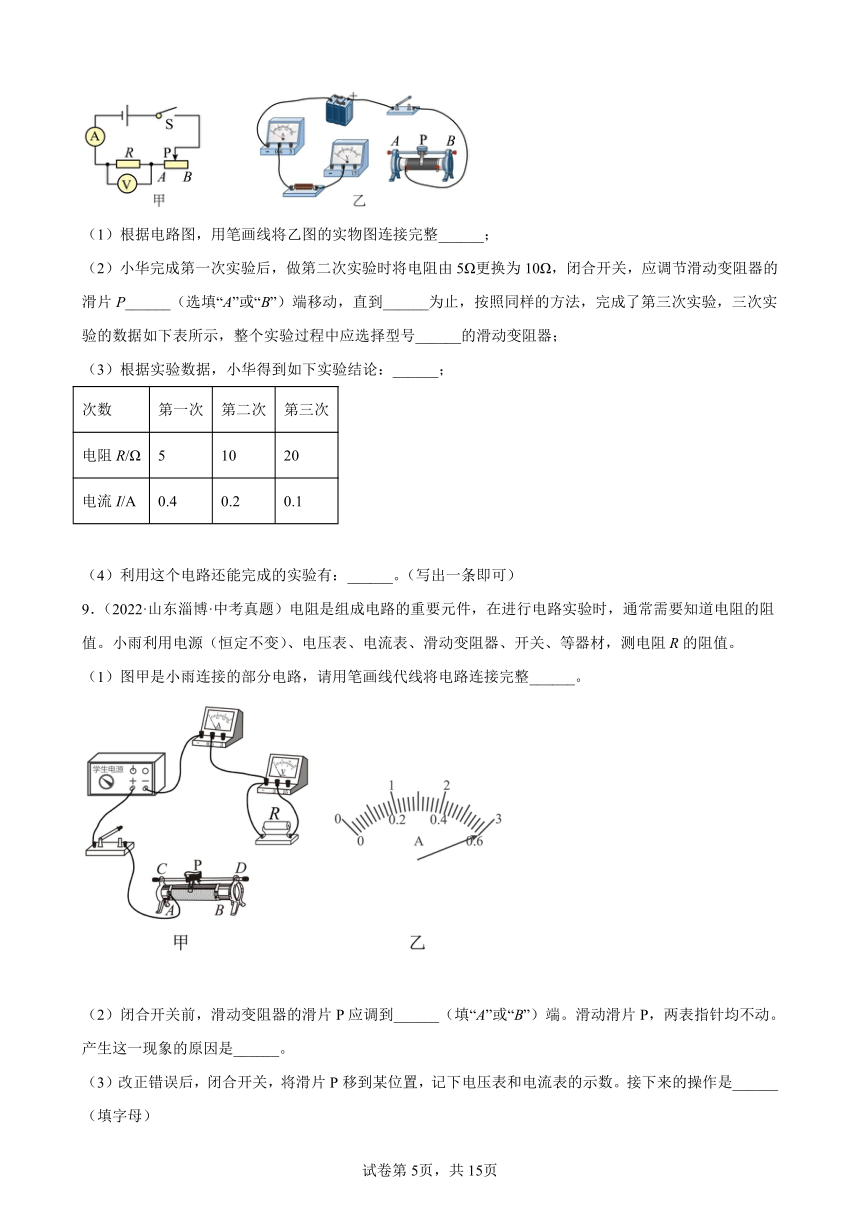

8．（2022·山东聊城·中考真题）小华同学在“探究电流与电阻关系”的实验时，电阻R有5Ω、10Ω、20Ω三种规格，滑动变阻器有型号一“20Ω、2A”和型号二“50Ω、1A”两种规格，电源电压保持6V不变，他设计的电路图如图甲所示。
（1）根据电路图，用笔画线将乙图的实物图连接完整______；
（2）小华完成第一次实验后，做第二次实验时将电阻由5Ω更换为10Ω，闭合开关，应调节滑动变阻器的滑片P______（选填“A”或“B”）端移动，直到______为止，按照同样的方法，完成了第三次实验，三次实验的数据如下表所示，整个实验过程中应选择型号______的滑动变阻器；
（3）根据实验数据，小华得到如下实验结论：______；
次数 第一次 第二次 第三次
电阻R/Ω 5 10 20
电流I/A 0.4 0.2 0.1
（4）利用这个电路还能完成的实验有：______。（写出一条即可）
9．（2022·山东淄博·中考真题）电阻是组成电路的重要元件，在进行电路实验时，通常需要知道电阻的阻值。小雨利用电源（恒定不变）、电压表、电流表、滑动变阻器、开关、等器材，测电阻R的阻值。
（1）图甲是小雨连接的部分电路，请用笔画线代线将电路连接完整______。
（2）闭合开关前，滑动变阻器的滑片P应调到______（填“A”或“B”）端。滑动滑片P，两表指针均不动。产生这一现象的原因是______。
（3）改正错误后，闭合开关，将滑片P移到某位置，记下电压表和电流表的示数。接下来的操作是______（填字母）
A．结束实验，整理器材
B．将滑片P移到另外几个位置，分别记下电压表和电流表的示数
C．换用另一个定值电阻将滑片P移到某位置，记下电压表和电流表的示数
（4）小雨将实验数据记录在下表中。
实验次数 电压U/V 电流I/A 电阻R/Ω
1 1 0.2
2 2 0.42
3 3
①第3次实验时，将滑片P移到A端，电流表的指针位置如图乙所示，此时，电流表的示数为______。
②算出每次的电阻后，为得到电阻R的阻值，还应______。
（5）小雨想利用现有器材继续测量一个阻值约为500Ω的电阻，正确连接电路，闭合开关，移动滑片P，发现实验无法进行，原因是______。
10．（2022·四川德阳·中考真题）观察下列实验图示，完成填空：
（1）如图甲所示，随着瓶内空气不断地向外抽出，听见手机铃声越来越小，这说明声音的传播需要 ___________。
（2）如图乙所示，当蜡烛、透镜、光屏处在如图位置时，烛焰在光屏上清晰的呈现倒立 ___________（选填“放大”、“缩小”或“等大”）的实像。
（3）如图丙所示，在“探究影响电阻大小因素的实验”中，将导体B和导体C分别接入电路，是为了探究导体电阻与 ___________的关系。
（4）如图丁所示，ab棒水平运动切割磁感线使灵敏电流表发生偏转，这种现象叫做 ___________。
11．（2022·湖北恩施·中考真题）某同学做测定小灯泡的电功率实验时，用三节干电池供电，灯泡额定电压为2.5V。
（1）根据实际情况，电压表的量程应选择______（选填“0-3V“或“0-15V“），请用笔画线代替导线将图甲电路连接完整______；
（2）按照原理图连接好电路，如果使用了旧灯泡（灯丝已烧断且不知晓），闭合开关准备继续实验，这样操作很容易造成______损坏，为避免此事故发生，可以采用的办法是______；
（3）更换灯泡后，调节电路使灯泡正常发光，电流表示数如图乙所示，小灯泡的额定功率为______W。
12．（2022·辽宁锦州·中考真题）小明做“探究电流与电阻关系”实验。
实验器材有：电源（电压恒为6V）、定值电阻（5Ω、10Ω、15Ω、20Ω各一只）、滑动变阻器（规格为“30Ω 0.5A”）、电压表（0～3V）、电流表（0～0.6A）、开关、导线若干。
（1）小明连接好如图甲所示的电路，闭合开关前，应将滑动变阻器滑片移到最______（选填“左”或“右”）端，闭合开关，小明发现电压表示数接近电源电压，可能是定值电阻R出现了______（选填“短路”或“断路”）故障；
（2）排除故障后，多次改变R的阻值，移动滑动变阻器滑片，使电压表示数保持不变，记下电流表示数，得到如图乙所示的电流I随电阻R的变化图象；
①由图象可得：导体两端的电压一定时，导体中的电流与导体的电阻成______；
②该实验采用的研究方法是______；
（3）为了顺利完成本次实验，则定值电阻两端的电压可调范围为______V；
（4）在使用10Ω和20Ω电阻实验时，滑动变阻器消耗的电功率之比为______。
13．（2022·辽宁大连·中考真题）某同学探究“电阻一定时，通过导体的电流与导体两端的电压的关系”，实验器材有：两节干电池，滑动变阻器、电流表、电压表、的定值电阻及开关各一个，导线若干。
（1）图甲是该同学连接的部分电路，请用笔画线，将图中的实验电路连接完整；______
（2）闭合开关后，将滑动变阻器的滑片从b端向a端滑动，观察到电流表示数逐渐变大。当滑片滑到a端时，电流表示数如图乙所示，接下来的操作是：______。
（3）进行实验，记录的实验数据如下表：
电阻
实验次数 1 2 3 4 5 6
电压U/V 0.6 1.0 1.4 1.8 2.2 2.6
电流I/A 0.06 0.10 0.14 0.18 0.22 0.26
①请在方格纸上画出电流与电压的关系图象。______
②分析图象得出的探究结论是：______。
14．（2022·贵州·中考真题）用下图所示的器材“测定小灯泡电功率”。
（1）小强依照电路图、选择了合适的电表量程连接元件，但尚未连接完整，用笔画线代替导线将图甲中的元件连接完整______；
（2）闭合开关前，必须将滑动变阻器的滑片P移到______（填“a”或“b”）端。实验时，移动滑动变阻器的滑片P，改变小灯泡两端的______，从而控制小灯泡的实际功率；
（3）小强观察到小灯泡的额定电压为2.5V，闭合开关S，移动滑动变阻器的滑片P，当电压表的示数为2.5V时，电流表的小数如图乙所示，则小灯泡的额定功率为______W；
（4）继续向a端移动滑动变阻器的滑片P，这时小灯泡的实际功率会______（选填“变大”或“变小”）。
15．（2022·辽宁沈阳·中考真题）小彤在“探究电流与电压的关系”实验中，所选择的实验器材有：电压恒为3V的电源，定值电阻，规格为“30Ω 0.5A” 的滑动变阻器R0，电流表、电压表各1个、开关、导线若干。
（1）小彤连接的电路如图甲所示，有一根导线连接有误。请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确______；
（2）改正错误后，闭合开关，发现电流表无示数，电压表示数接近电源电压，产生这种现象的原因可能是定值电阻 ______（填“短路” 或“断路”）；
（3）故障排除后，闭合开关，将滑动变阻器的滑片从正确的位置向______端调节， 当电压表示数为2V时，电流表示数如图乙所示，为______A；
（4）继续调节滑动变阻器的滑片，观察每次电压、电流值，记录在下表中：
次数 1 2 3
电压U/V 2 2.6 3
电流I/A / 0.26 0.3
根据表格中的数据可得到的结论是：电阻一定时， 电流与电压成______比；
（5）根据所选器材的规格可知，定值电阻两端可加的最小电压为______V， 此时定值电阻与滑动变阻器的功率之比为______；
（6）完成上述实验后，小彤重新选择器材，设计了如图丙所示的电路测量额定电流为0.3A的小灯泡的额定功率，已知电源电压为4.5V，请将以下操作补充完整：
①闭合开关S， S0接触点2，调节滑动变阻器R1的滑片，使电流表示数为______A，小灯泡正常发光；
②保持滑动变阻器R1的滑片不动，用S0试触触点1，发现电流表超过量程，立即将S0接回到触点2，断开S，将另一个滑动变阻器R2以最大值接入M点；
③闭合S， S0接触点3，调节滑动变阻器R2的滑片，使灯泡再次正常发光；
④保持滑动变阻器R2的滑片不动，将S0接触点______（填“1”、“2”或“3”）， 此时电流表示数为0.45A。小灯泡的额定功率为P额=______W。
16．（2022·河南·中考真题）为测量一定值电阻的阻值，某实验小组选用的实验器材有：待测电阻R、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整______。
（2）小组设计了一个记录与处理数据的表格，请将下表中①②处的内容填写完整。
实验次数 ①______ ②______ 电阻R/Ω
1
2
3
（3）某次测量时，电压表示数为2.5V，电流表指针位置如图乙所示，则电流表示数为______A，本次测得Rx的阻值为______Ω。
（4）本实验进行了多次测量，其目的与下列实验中多次测量的目的相同的是______（填字母代号）
A．用刻度尺测量铅笔的长度 B．测量小灯泡的电阻 C．测量小灯泡的电功率
（5）他们又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图所示的电路，也测出了Rx的阻值，请你完成下列实验步骤：
①闭合开关S，断开S2，读出电压表的示数U1；
②______，读出电压表的示数U2；
③待测电阻的阻值Rx=______。（用已知量和测得量的字母表示）
17．（2022·青海·中考真题）某兴趣小组在探究额定电压为2.5V的小灯泡的电阻随温度变化规律时，他们先进行了如下猜想：
猜想一：小灯泡的电阻可能随温度的升高而增大；
猜想二：小灯泡的电阻可能随温度的升高而减小；
猜想三：小灯泡的电阻不随温度的变化而变化。接下来他们设计了如图所示的实验电路进行探究，他们具体的探究过程为：
（1）完成电路连接，闭合开关前，滑动变阻器的滑片应移到最______（填“左”或“右”）端；
（2）闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，移动滑动变阻器的滑片时，电流表的示数发生变化，则故障原因可能是小灯泡______（填“断路”或“短路”）；
（3）故障排除后，进行实验并记录了前4组数据如下表所示，第5次实验的电流值如图所示，则电流大小为______A；
次数 1 2 3 4 5
电压（U/V） 0.5 1.0 1.5 2.0 2.5
电流（I/A） 0.18 0.30 0.38 0.44
（4）根据上表记录的实验数据，在如图所示的坐标中绘出小灯泡的电流随电压变化的大致图像______。通过图像分析可知，小灯泡的电阻随温度的升高而______（填“增大”“不变”或“减小”）。
18．（2022·湖南长沙·中考真题）实验室有两种不同规格的灯泡，它们的额定电流均为0.3A，额定电压分别为3V和2.5V，在某次测量小灯泡电功率的实验时，老师发现实验室有两个灯泡上额定电压的字样均模糊不清，老师要小伟和小雪通过实验分辨出这两个小灯泡。
（1）小伟将一个灯泡连接好如图甲所示的电路，正准备闭合开关，小雪指出他的电路有一处不妥，请指出电路中的不妥之处：______；
（2）改正错误后，小伟闭合开关移动滑片，使电流表的示数为0.3A，电压表的示数如乙图所示，则这个小灯泡的额定功率为______W；
（3）小伟准备用相同的方法分辨另一个小灯泡，而小雪采取了丙图所示的方法分辨这两个小灯泡，闭合开关后，她调节滑动变阻器的滑片使电流表的示数为0.3A，这时她发现L1比L2更亮一些，则L1的额定电压为______V。
19．（2022·广西桂林·中考真题）在“测量小灯泡的电功率”实验中，电源电压有、、、、可选，待测小灯泡标有“”字样。小华按图甲连接电路，再将电压表接入电路。
序号 电压表示数 电流表示数 小灯泡功率
1 1.6 0.30
2 0.42
3 4.0 0.53
（1）本实验的实验原理是 __。
（2）实验前应将滑动变阻器的滑片置于 __（选填“”或“” 端。
（3）小华检查电路连接无误后，闭合开关，发现小灯泡不亮，接下来应该观察的是 __。
（4）排除故障后，小华闭合开关，将电压表和电流表示数记录在如表的序号1中。接着，先后将滑片移到中间某处及另一端，将相应的电压表和电流表示数分别记录在如表序号2、3中。
①序号2数据中，电压表示数如图1乙所示，为 __；
②分析数据可知，实验中小华将电压表接在 __（选填“小灯泡”或“” 两端；
③小华发现这样是无法测定小灯泡的额定功率的，于是将电源电压调至，但由于忘记调换电流表量程，导致电流表被烧坏。经思考，他再找来一个滑动变阻器和两个开关，重新设计实验方案如图2所示，操作如下：
调节电源电压
将、滑片置于阻值最大处，闭合开关、，断开，移动滑片，使小灯泡正常发光；
保持、滑片位置不变，闭合开关、，断开，此时电压表示数为；则电源电压为 __，小灯泡的额定功率为 __。
20．（2022·湖北随州·中考真题）某实验小组在“测量小灯泡电阻”实验中，供选择的器材有“×V 0.25A”的灯泡、电流表、电压表、开关、电源、滑动变阻器和导线若干。
（1）请根据要求用笔画线代替导线将图甲中的实物电路连接完整（要求：向左移动滑动变阻器滑片P时，电路中的电流变大，且导线不能交叉）；______
（2）正确连接电路后，将滑动变阻器接入最大阻值，闭合开关S，灯泡发光微弱，缓慢移动滑片P，读取两电表对应的示数并记录在实验表格中。当电流表示数为0.25A时，电压表指针所指位置（局部放大）如图乙所示，则读数是______V；
（3）该小组利用记录下的实验数据，绘制出了小灯泡灯丝的I-U图像，如图丙所示，分析图像可得出结论（只写1条即可）： ______；
（4）该小组在拓展实验中发现：相同型号的新灯泡和经常使用的旧灯泡在并联使用时，旧灯泡的亮度明显不如新灯泡。这个现象引起了他们的研究兴趣，通过小组合作讨论，他们得出：灯泡长期使用，灯丝由于表面升华而变细，灯丝电阻______（选填“变大”或“变小”），导致小灯泡在额定电压下工作时的实际功率小于额定功率。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1． B 0.14 R2 0.625
2． 10 滑动变阻器同时选用下面两个接线柱接入电路
3． 电压一定时，通过导体的电流与电阻成反比 没有控制电阻两端的电压不变
4． 5:2 电流 ①② 只闭合开关S2，改变通电时间，观察温度计示数的变化量
5． 0.3 4.9
6． R2 5 25 C
7． 3.8 变小
8． B 电压表示数到2V 二 电压一定时，通过导体的电流跟导体的电阻成反比 探究电流和电压的关系（测量导体的电阻、测量导体的电功率）
9． 如答图所示 B 滑动变阻器短路(或将滑动变阻器下边两个接线柱同时接入电路 B 0.6 求平均值 电路中的最大电流小于电流表的最小分度值
10． 介质 缩小 长度 电磁感应
11． 03V 电压表 用电流表试触
12． 左 断路 反比 控制变量法 2.4～2.5 21
13． 电流表的量程改用0-0.6A 当电阻一定时，电流与电压成正比
14． b 电压 0.75 变大
15．
或
断路 右 0.2 正 0.75 1:3 0.3 1 0.9
16． 电压 电流 0.5 5 A 闭合开关S和 S2
17． 左 短路 0.48 增大
18． 滑动变阻器没有处在最大值 0.75 3
19． P=UI A 电流表是否有示数 2.5 小灯泡 12 3.75
20． 2.5 小灯泡灯丝的I-U图像不是一条直线，原因是灯丝的电阻随灯丝温度的升高而变大 大
