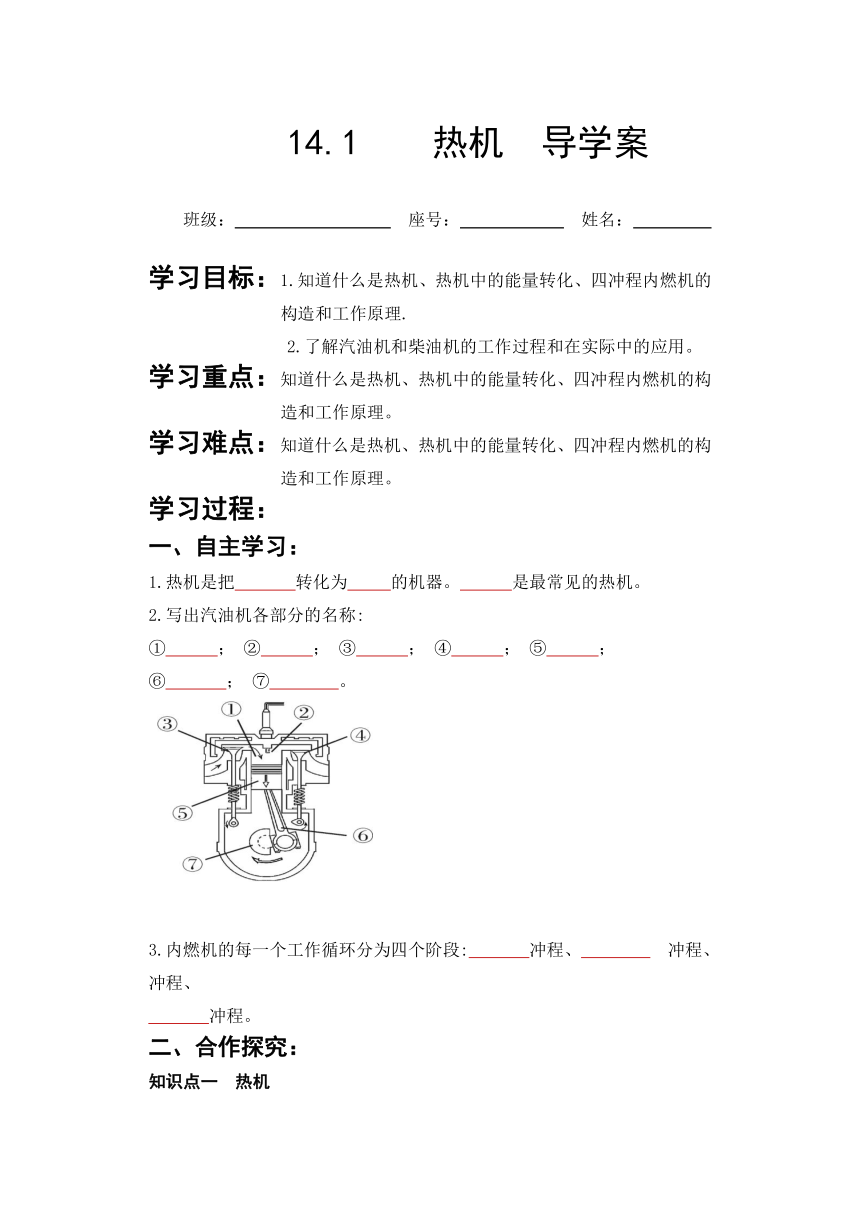

14.1 热机 导学案
班级： 座号： 姓名：
学习目标：1.知道什么是热机、热机中的能量转化、四冲程内燃机的构造和工作原理.
2.了解汽油机和柴油机的工作过程和在实际中的应用。
学习重点：知道什么是热机、热机中的能量转化、四冲程内燃机的构造和工作原理。
学习难点：知道什么是热机、热机中的能量转化、四冲程内燃机的构造和工作原理。
学习过程：
一、自主学习：
1.热机是把　 　转化为　 的机器。 是最常见的热机。
2.写出汽油机各部分的名称:
①　 　； ②　 　； ③　 ； ④　 　； ⑤　 　；
⑥　 ； ⑦　 　。
3.内燃机的每一个工作循环分为四个阶段:　 　冲程、 　　冲程、 　冲程、
　冲程。
二、合作探究：
知识点一　热机

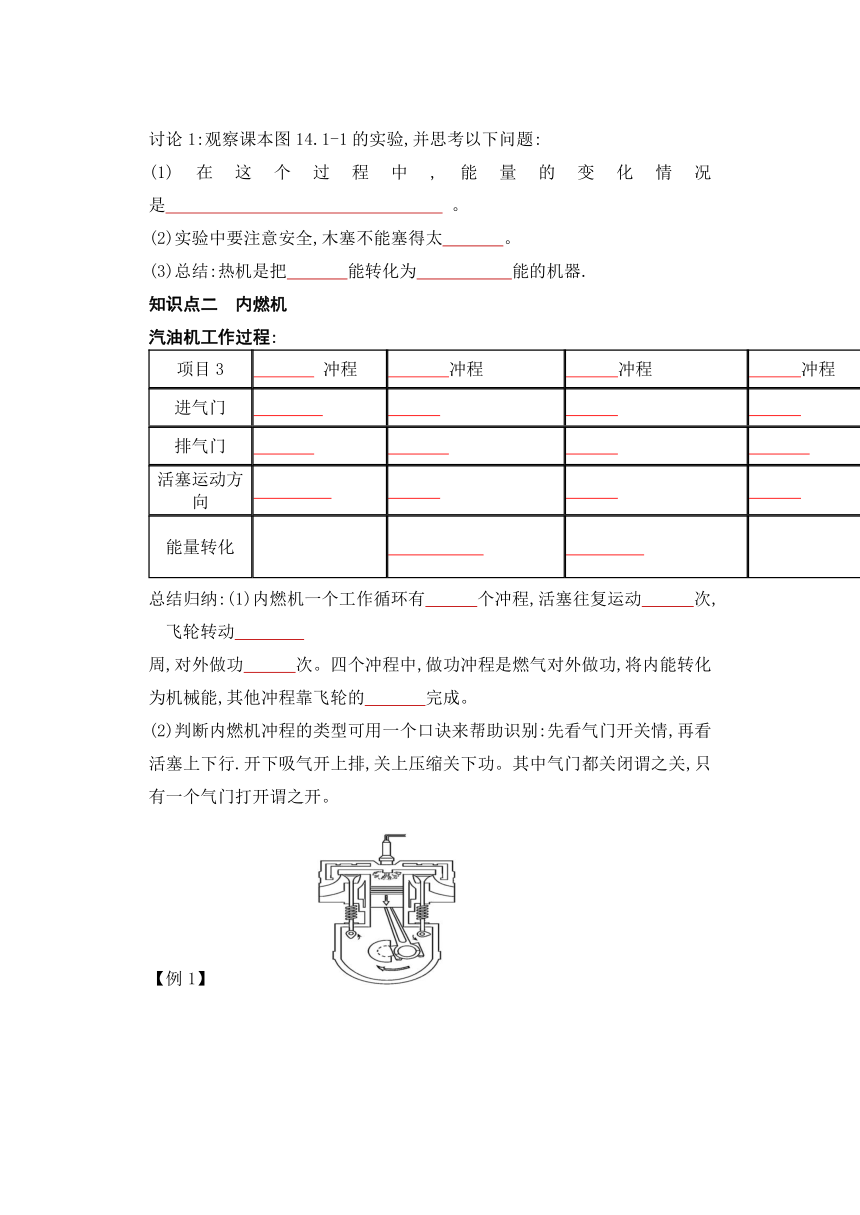

讨论1:观察课本图14.1-1的实验,并思考以下问题:
(1)在这个过程中,能量的变化情况是 。
(2)实验中要注意安全,木塞不能塞得太 　。
(3)总结:热机是把　 　能转化为 　 能的机器.
知识点二　内燃机
汽油机工作过程:
项目3 　 .冲程 　 　冲程 　 　冲程 　 冲程
进气门 . . . .
排气门 . . .
活塞运动方向 . .
能量转化
总结归纳:(1)内燃机一个工作循环有　 　个冲程,活塞往复运动　 　次,飞轮转动　 　
周,对外做功　 　次。四个冲程中,做功冲程是燃气对外做功,将内能转化为机械能,其他冲程靠飞轮的　 　完成。
(2)判断内燃机冲程的类型可用一个口诀来帮助识别:先看气门开关情,再看活塞上下行.开下吸气开上排,关上压缩关下功。其中气门都关闭谓之关,只有一个气门打开谓之开。
【例1】
一台四冲程汽油机的飞轮的转速是3000 r/min,在1 s内活塞往复运动　 　次,有　 个工作循环,有　 　个冲程,做功　 　次.如图所示是汽油机的　 冲程。
知识点三　汽油机和柴油机的比较
项目 汽油机 柴油机
不同点 构造 顶部有一个　 . 顶部有一个　 .
吸气冲程 吸入 吸入 .
点燃方式 点燃式 压燃式
效率 低 高
应用 小型汽车、摩托车 载重汽车、大型拖拉机
相同点 一个工作循环活塞往复运动2次,曲轴和飞轮转动2周,经历4个冲程,做功1次
【例2】关于汽油机和柴油机的构造和工作过程,下列说法正确的是( )
A.汽油机有进气门,而柴油机没有 B.汽油机有火花塞,而柴油机在同一位置则是喷油嘴
C.汽油机一个工作循环有四个冲程,而柴油机只需两个冲程
D.汽油机和柴油机的做功冲程都是将机械能转化为内能
三、课堂演练：
1.如图所示为内燃机四冲程工作示意图,下列说法正确的是( )
A.一个工作循环的正确顺序是:甲乙丙丁 B.甲图冲程能获得动力
C.丙图冲程存在化学能转化为内能的过程 D.丁图冲程存在内能转化为机械能的过程
2.如图1所示,用酒精灯给水加热一段时间后,观察到软木塞冲岀试管口.此过程中,水蒸气的　
能转化为软木塞的 能,这与热机的　 　冲程相似。
图1 图2
3.从能量转化的角度看,一台四冲程内燃机在一个循环中,　 　冲程存在着化学能转化为内能的过程； 冲程存在着内能转化为机械能的过程； 冲程是将机械能转化为内能的过程。
4.一台单缸四冲程汽油机,飞轮的转速为2 400 r/min,该汽油机每分钟做功 次,如图2所示的汽油机该冲程中燃气的内能　 　(选填“增加”“减小”或“不变”)。
四、作业：
班级：________________ 座号：_________ 姓名：
1.关于四冲程柴油机的工作过程有以下几种说法（ ）
①在做功冲程中，是机械能转化为内能 ②在做功冲程中，是内能转化为机械能
③只有做功冲程是燃气对外做功 ④汽油机和柴油机的点火方式相同
以上说法中正确的是
A．只有②③ B．只有①③ C．只有②④ D．只有①④
2.热机是指把燃料燃烧时释放的 转变为 的装置。
3. 工作过程：工作过程以一个循环为一个单元，一个循环有 四 个冲程。包括： 、
、 、 四个冲程。
4.如图3是内燃机的某一个冲程的工作情况，可以断定是 冲程，它将 能转化成
能。
图3
答案：
1.　内能 　　机械能 内燃机
2.①　汽缸　； ②　火花塞　； ③　进气门 ； ④　排气门　； ⑤　活塞　；⑥　连杆　； ⑦　曲轴　。
3.　吸气　、 压缩　　、 做功　、 排气　
二、合作探究：
知识点一　热机
讨论1:
(1) 化学能转化为内能,内能转化为机械能 (2) 紧　 (3)　内 　 　机械
知识点二　内燃机
汽油机工作过程:
项目3 　吸气 .冲程 　压缩　冲程 　做功　冲程 　排气 冲程
进气门 开 . 闭 . 闭 . 闭 .
排气门 闭 . 闭 . 闭 . 开
活塞运动方向 向下 向上 . 向下 . 向上
能量转化 机械能转化为内能 内能转化为机械能
总结归纳:(1)　四　　两　　 两 　一　　惯性　
【例1】 50　　25　　100　　25　　做功
知识点三　汽油机和柴油机的比较
项目 汽油机 柴油机
不同点 构造 顶部有一个　火花塞 . 顶部有一个　 喷油嘴 .
吸气冲程 吸入 空气和汽油 吸入 空气 .
点燃方式 点燃式 压燃式
效率 低 高
应用 小型汽车、摩托车 载重汽车、大型拖拉机
相同点 一个工作循环活塞往复运动2次,曲轴和飞轮转动2周,经历4个冲程,做功1次
【例2】 B
三、课堂演练：
1. D 2.　内 机械 　做功　 3.　做功 　 做功 压缩 4.1200 　增加 　
四、作业：
1.A 2.内能 机械能 3. 四 吸气 、 压缩 、 做功 、 排气
4.做功 内能 机械
