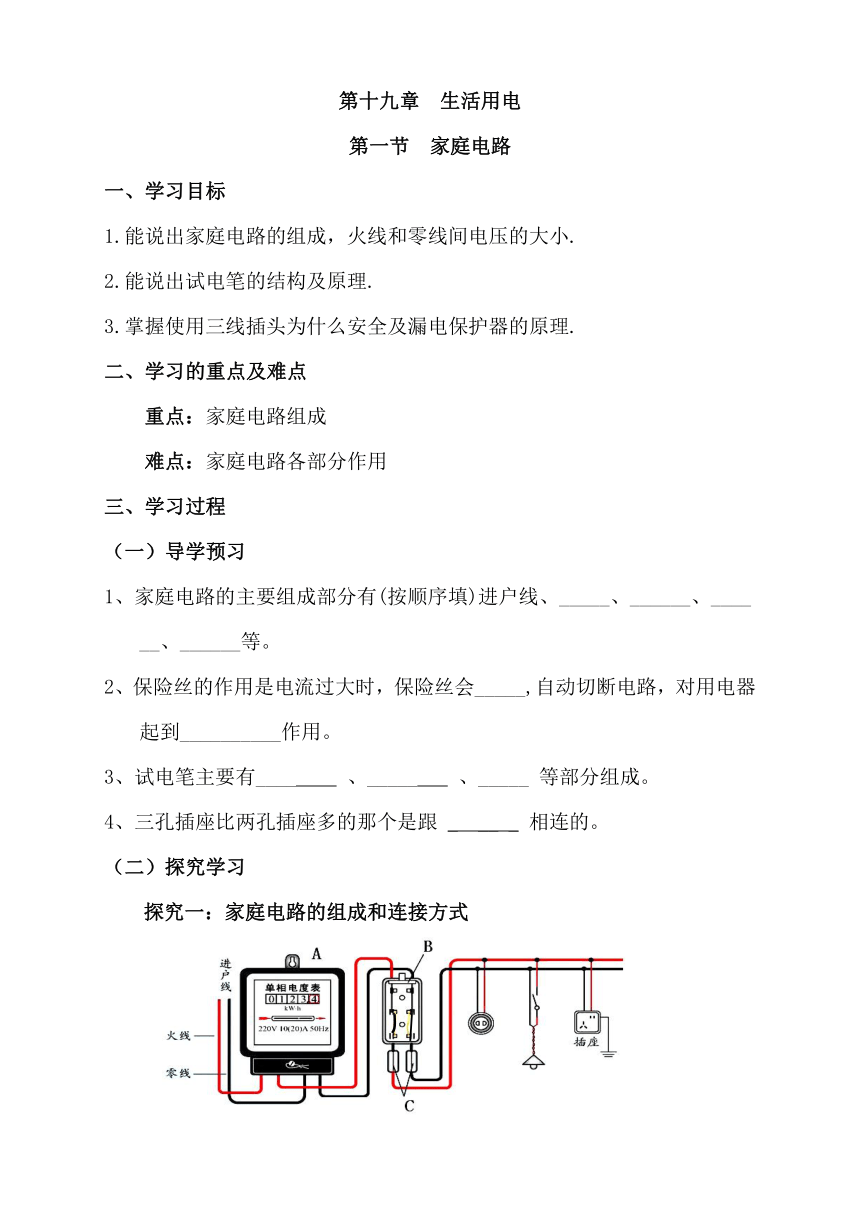

第十九章 生活用电
第一节 家庭电路
一、学习目标
1.能说出家庭电路的组成，火线和零线间电压的大小.
2.能说出试电笔的结构及原理.
3.掌握使用三线插头为什么安全及漏电保护器的原理.
二、学习的重点及难点
重点：家庭电路组成
难点：家庭电路各部分作用
三、学习过程
（一）导学预习
1、家庭电路的主要组成部分有(按顺序填)进户线、_____、______、______、______等。
2、保险丝的作用是电流过大时，保险丝会_____,自动切断电路，对用电器起到__________作用。
3、试电笔主要有____ 、_____ 、_____ 等部分组成。
4、三孔插座比两孔插座多的那个是跟 _ __ _ 相连的。
（二）探究学习
探究一：家庭电路的组成和连接方式

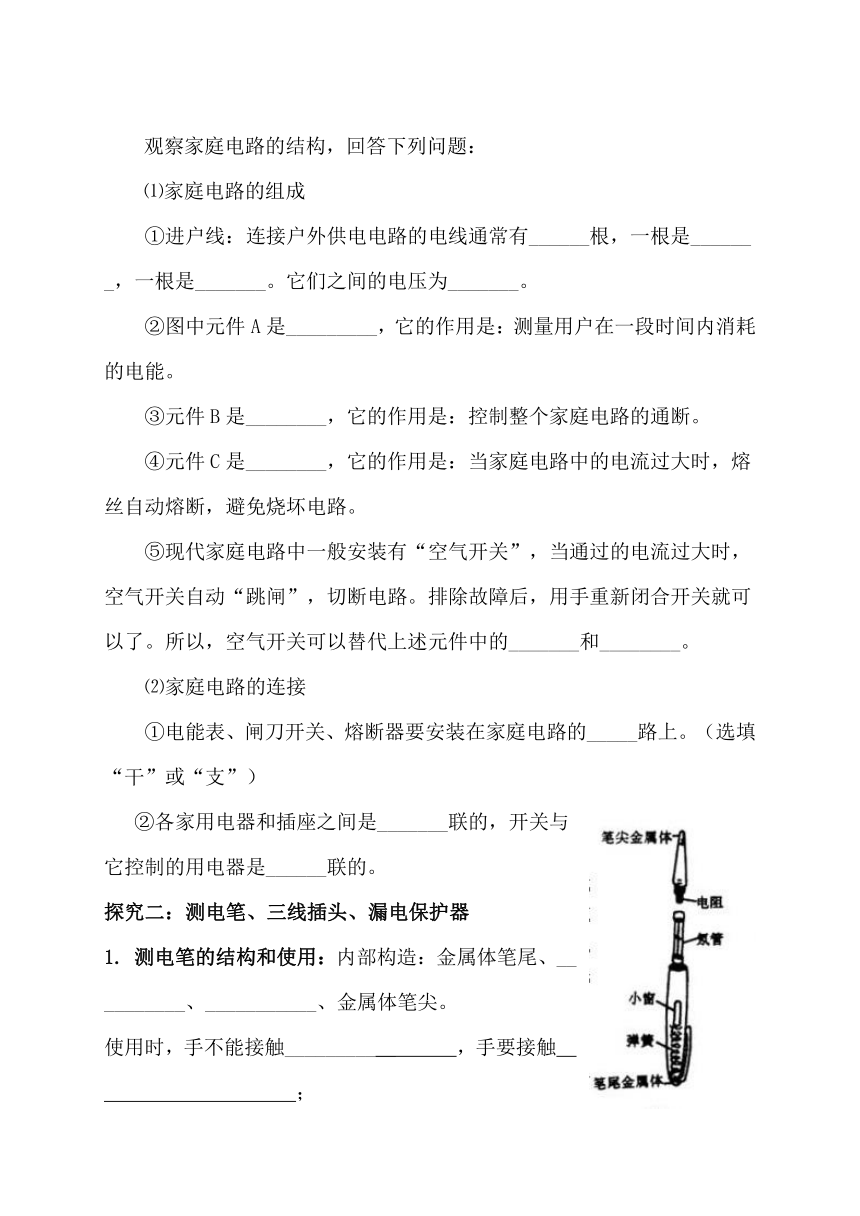

观察家庭电路的结构，回答下列问题：
⑴家庭电路的组成
①进户线：连接户外供电电路的电线通常有______根，一根是_______，一根是_______。它们之间的电压为_______。
②图中元件A是_________，它的作用是：测量用户在一段时间内消耗的电能。
③元件B是________，它的作用是：控制整个家庭电路的通断。
④元件C是________，它的作用是：当家庭电路中的电流过大时，熔丝自动熔断，避免烧坏电路。
⑤现代家庭电路中一般安装有“空气开关”，当通过的电流过大时，空气开关自动“跳闸”，切断电路。排除故障后，用手重新闭合开关就可以了。所以，空气开关可以替代上述元件中的_______和________。
⑵家庭电路的连接
①电能表、闸刀开关、熔断器要安装在家庭电路的_____路上。（选填“干”或“支”）
②各家用电器和插座之间是_______联的，开关与它控制的用电器是______联的。
探究二：测电笔、三线插头、漏电保护器
测电笔的结构和使用：内部构造：金属体笔尾、__________、___________、金属体笔尖。
使用时，手不能接触___________ ，手要接触 ；

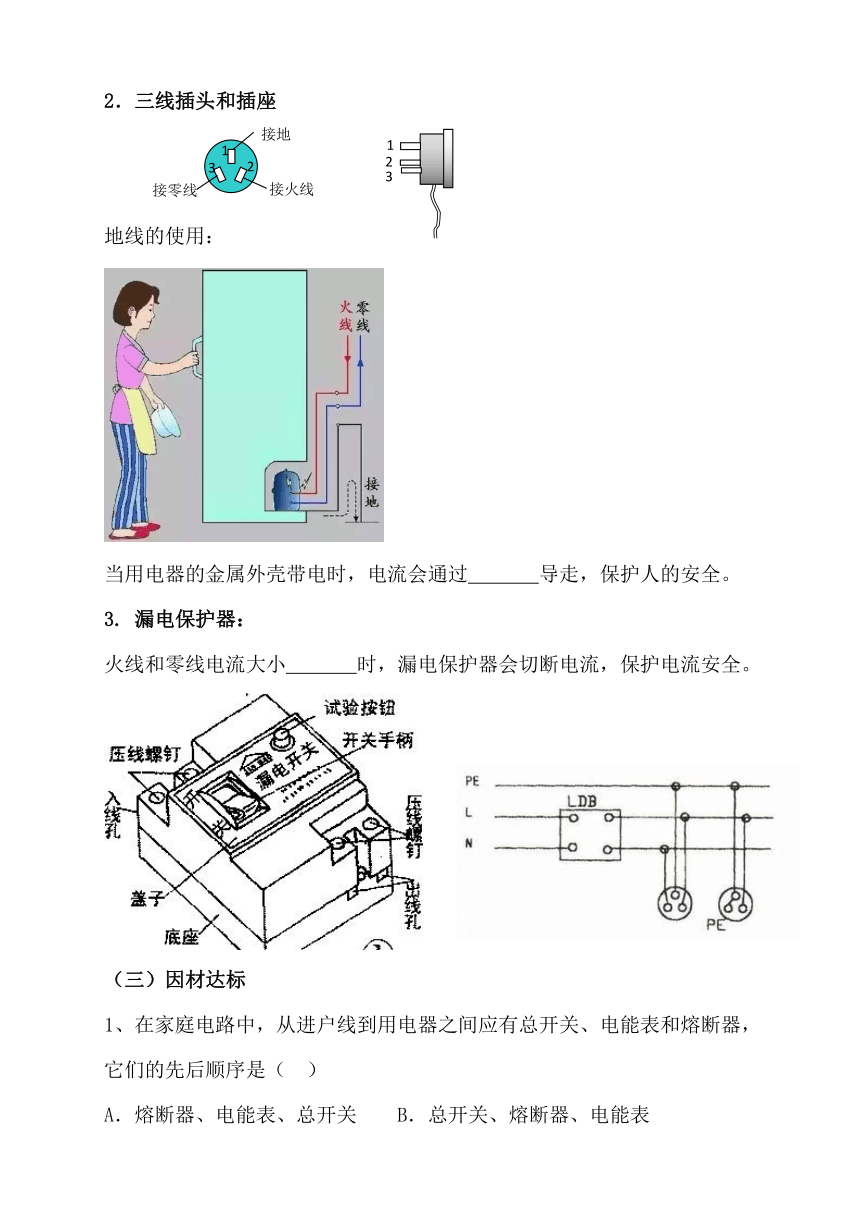

2．三线插头和插座
(
2
1
3
) (
1
3
2
接地
接火线
接零线
)
地线的使用：
当用电器的金属外壳带电时，电流会通过 导走，保护人的安全。
3. 漏电保护器：
火线和零线电流大小 时，漏电保护器会切断电流，保护电流安全。
（三）因材达标
1、在家庭电路中，从进户线到用电器之间应有总开关、电能表和熔断器，它们的先后顺序是（ ）
A．熔断器、电能表、总开关 B．总开关、熔断器、电能表
C．电能表、总开关、熔断器 D．电能表、熔断器、总开关

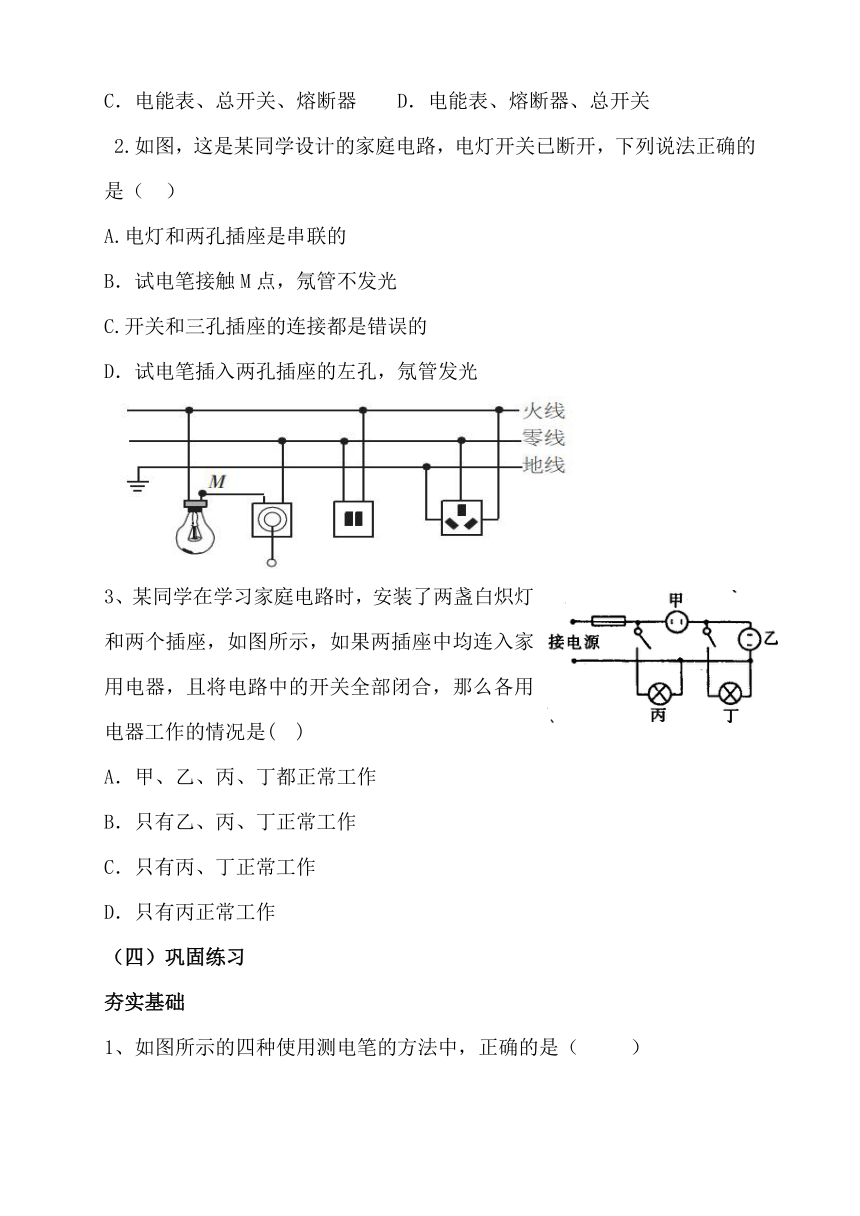

2.如图，这是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（ ）
A.电灯和两孔插座是串联的
B．试电笔接触M点，氖管不发光
C.开关和三孔插座的连接都是错误的
D．试电笔插入两孔插座的左孔，氖管发光
3、某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均连入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是( )
A．甲、乙、丙、丁都正常工作
B．只有乙、丙、丁正常工作
C．只有丙、丁正常工作
D．只有丙正常工作
（四）巩固练习
夯实基础
1、如图所示的四种使用测电笔的方法中，正确的是（ ）
2、如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是（　　）
A．三脚插头的三个脚一样长
B．插孔E是用来接零线的
C．插孔L是用来接零线的
D．标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
3、小宁设计了一种照明电路图，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关灯都不能发光。图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是（　　）
A． B． C． D．
4、下列做法中，不符合安全用电要求的是（ ）
A. 发现导线的绝缘部分破损时要及时更换
B．家用电器的金属外壳要接地
C. 用铁丝或钢丝来代替熔丝
D．发现有人触电时，要及时切断电源
5、下列关于家庭电路的说法正确的是(　　)
A.家庭电路中各用电器都是串联在电路中的
B.发现触电事故时,应首先切断电源再想办法
C.控制用电器的开关应接在该用电器和零线之间
D.当干路中电流过大时,漏电保护器就会自动切断电路
能力提升
6、小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是（　　）
A．开灯后，测电笔接触A、B点时，氖管都发光
B．开灯后，测电笔接触A，B点时，氖管都不发光
C．熄灯后，测电笔接触A，B点时，氖管都发光
D．熄灯后，测电笔接触A，B点时，氖管都不发光
7、某日，小明家火线上的熔丝熔断，估计是电路某处短路. 根据所学知识，他断开闸刀开关和所有用电器的开关，将一只普通白炽灯L接到图0所示位置进行相关检查. 当再闭合闸刀开关S和灯L1的开关S1时，如果 ( )
A．灯L正常发光，说明L1支路无故障
B．灯L正常发光，说明L1支路短路
C．灯L发光较暗，说明L1支路短路
D．灯L不发光，说明L1支路短路
8、如图所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
（一）1、电能表；总开关，保险盒；插座；2、熔断；保护；3、笔尖；电阻；氖管；4、地线；
（二）探究一 两；火线；零线；220V；电能表；总开关；保险盒；总开关；保险盒；干；并；串；
探究二 电阻；氖管；笔尖金属体；笔尾金属体；地线；不同；
（三）1、C；2、C；3、D；
（四）1、C；2、D；3、A；4、C；5、B；6、A；7、B；8、
