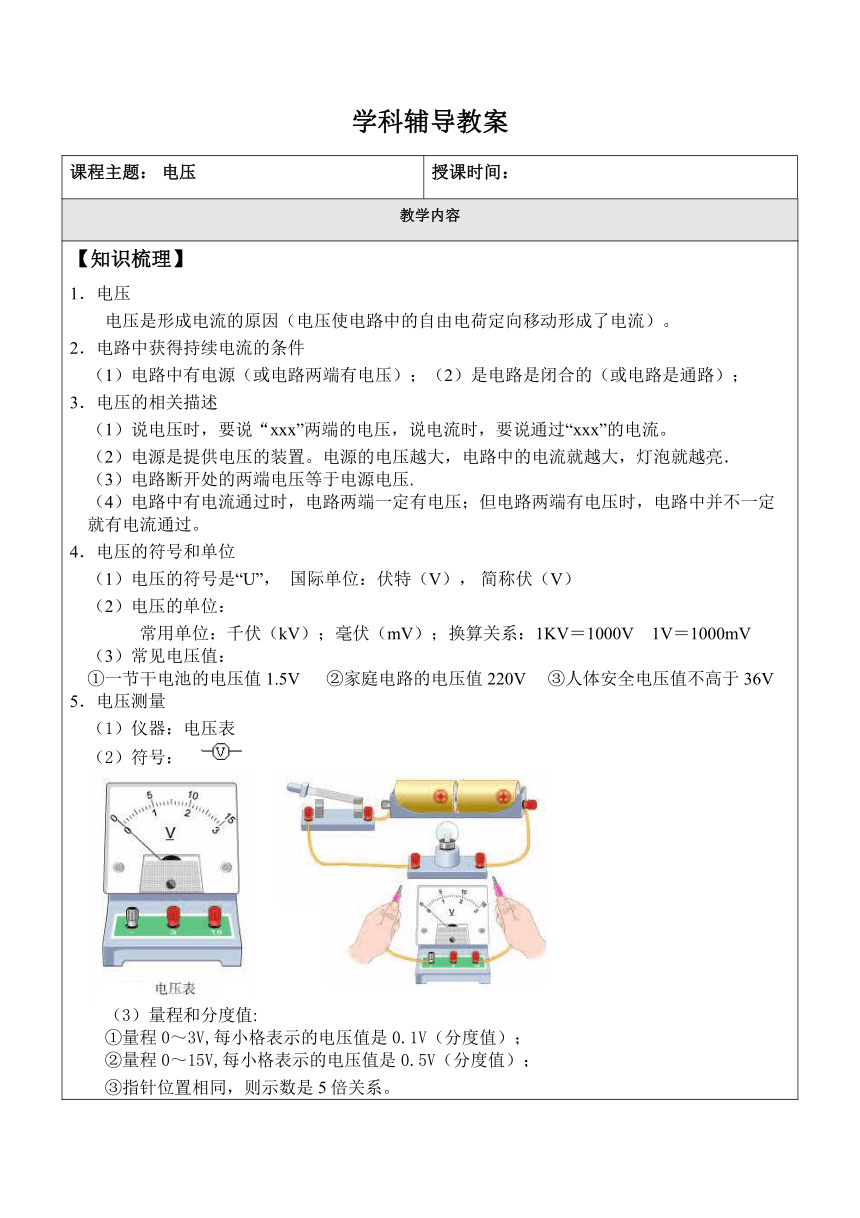

学科辅导教案
课程主题： 电压 授课时间：
教学内容

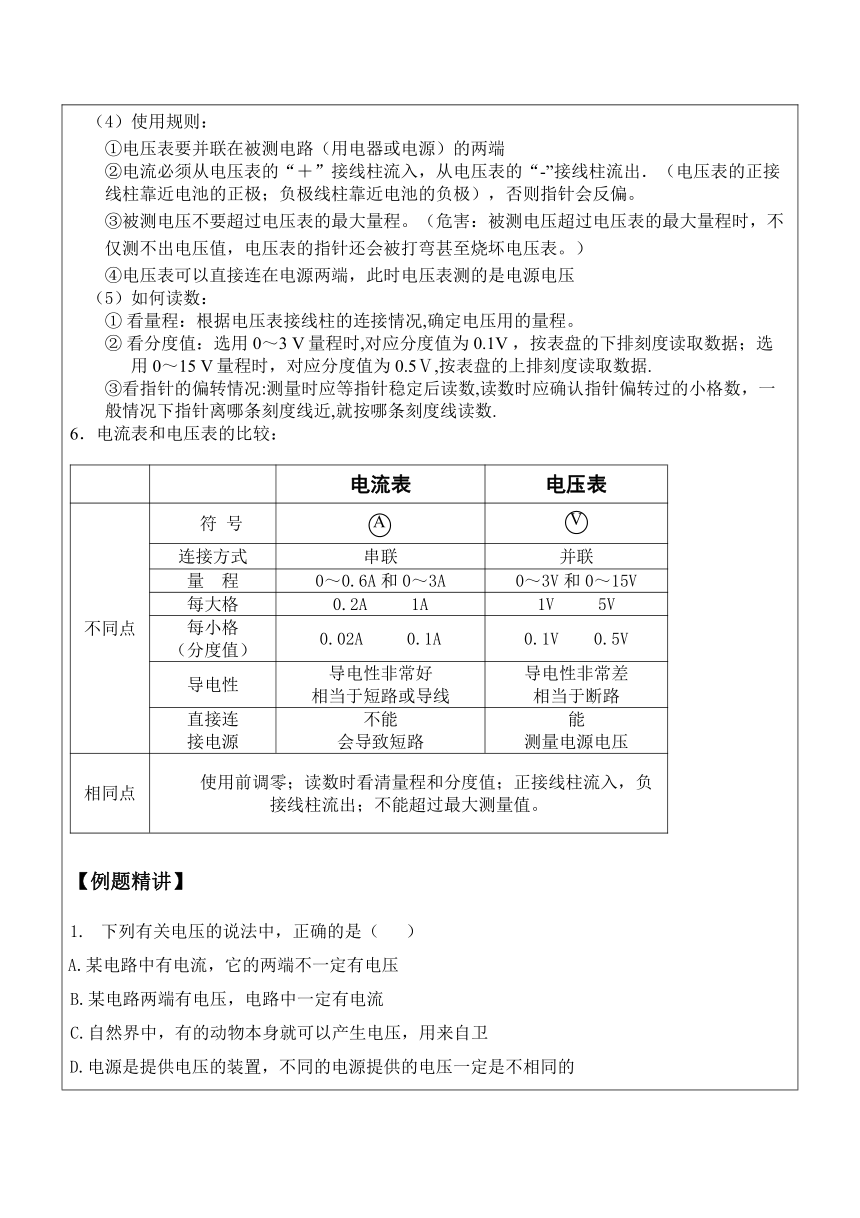

【知识梳理】 1．电压 电压是形成电流的原因（电压使电路中的自由电荷定向移动形成了电流）。 2．电路中获得持续电流的条件 （1）电路中有电源（或电路两端有电压）；（2）是电路是闭合的（或电路是通路）； 3．电压的相关描述 （1）说电压时，要说“xxx”两端的电压，说电流时，要说通过“xxx”的电流。 （2）电源是提供电压的装置。电源的电压越大，电路中的电流就越大，灯泡就越亮． （3）电路断开处的两端电压等于电源电压. （4）电路中有电流通过时，电路两端一定有电压；但电路两端有电压时，电路中并不一定就有电流通过。 4．电压的符号和单位 （1）电压的符号是“U”， 国际单位：伏特（V）， 简称伏（V） （2）电压的单位： 常用单位：千伏（kV）；毫伏（mV）；换算关系：1KV＝1000V　1V＝1000mV （3）常见电压值： ①一节干电池的电压值1.5V ②家庭电路的电压值220V ③人体安全电压值不高于36V 5．电压测量 （1）仪器：电压表 （2）符号： （3）量程和分度值: ①量程0～3V,每小格表示的电压值是0.1V（分度值）； ②量程0～15V,每小格表示的电压值是0.5V（分度值）； ③指针位置相同，则示数是5倍关系。 （4）使用规则： ①电压表要并联在被测电路（用电器或电源）的两端 ②电流必须从电压表的“＋”接线柱流入，从电压表的“-”接线柱流出．（电压表的正接线柱靠近电池的正极；负极线柱靠近电池的负极），否则指针会反偏。 ③被测电压不要超过电压表的最大量程。（危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。） ④电压表可以直接连在电源两端，此时电压表测的是电源电压 （5）如何读数： ① 看量程：根据电压表接线柱的连接情况,确定电压用的量程。 ② 看分度值：选用0～3 V量程时,对应分度值为0.1V ，按表盘的下排刻度读取数据；选用0～15 V量程时，对应分度值为0.5Ⅴ,按表盘的上排刻度读取数据. ③看指针的偏转情况:测量时应等指针稳定后读数,读数时应确认指针偏转过的小格数，一般情况下指针离哪条刻度线近,就按哪条刻度线读数. 6．电流表和电压表的比较： 电流表电压表不同点符 号 (
A
) (
V
)连接方式串联并联量 程0～0.6A和0～3A0～3V和0～15V每大格0.2A 1A1V 5V每小格 （分度值）0.02A 0.1A0.1V 0.5V导电性导电性非常好 相当于短路或导线导电性非常差 相当于断路直接连 接电源不能 会导致短路能 测量电源电压相同点使用前调零；读数时看清量程和分度值；正接线柱流入，负接线柱流出；不能超过最大测量值。
【例题精讲】 下列有关电压的说法中，正确的是（ ） A.某电路中有电流，它的两端不一定有电压 B.某电路两端有电压，电路中一定有电流 C.自然界中，有的动物本身就可以产生电压，用来自卫 D.电源是提供电压的装置，不同的电源提供的电压一定是不相同的 下列关于电压的叙述正确的是 （ ） A．人对人体的安全电压是36V B．无论在任何情况下，一节干电池的电压都是1.5V C．电压只能使自由电子发生定向移动 D．电压是使自由电荷发生定向移动形成电流的原因 分析复杂电路时，为了将电路简化，通常先把中的电流表和电压表进行处理．下列处理方法中正确的是（　　） A．把电流表看成是断路的 B．把电流表看成是一个大电阻 C．把电压表看成是断路的 D．把电压表看成是一根导线 如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（ ） 在选项所示的电路中，闭合开关S，电压表能测量L1两端电压的电路是(　　) 　 A　　　　　　 　　　　B　　　　　　　　　　C　　　　　　　　　　　D 图中所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ） A． B． C． D． 在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（　　） A． B． C． D． 如图所示的电路中，电源电压为3V，当开关S1，S1都闭合时，则 （ ） A．电压表将被烧坏 B．电流表将被烧坏 C．灯L1亮，L2不亮 D．两个灯泡都将被烧坏 如右图所示的电路中，当开关S合上时，电压表测的是( ) A．灯L2两端电压 B．电源的电压 C．灯Ll两端的电压 D．灯L2和电源两端的电压 有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( )。 A．5V B．2．5V C. 1．3V D．11．5V 下图中，能测出灯L1两端电压的正确电路图是( )。 学生喜爱的便携式单放机通常需要的电压为 6V，它需要____节干电池____联使用，对人体安全的电压不高于____ V，我国家庭电路的电压为____V． 在如图所示的电路中，电源电压为6V保持不变，闭合开关，电压表的示数为2V，则L1两端的电压为____ V，L2两端的电压为____V 如图所示，在烧杯中加人盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个干电池．观察电压表指针的偏转与接线可知：这个电池的电压是_____V，_____片是它的正极。 如图所示电路的“○”中正确地填上电压表或电流表的符号，并标明表电流表和电压表的正、负接线柱。 将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压，画出电路图。
