学科辅导教案
课程主题：变阻器 授课时间：
教学内容

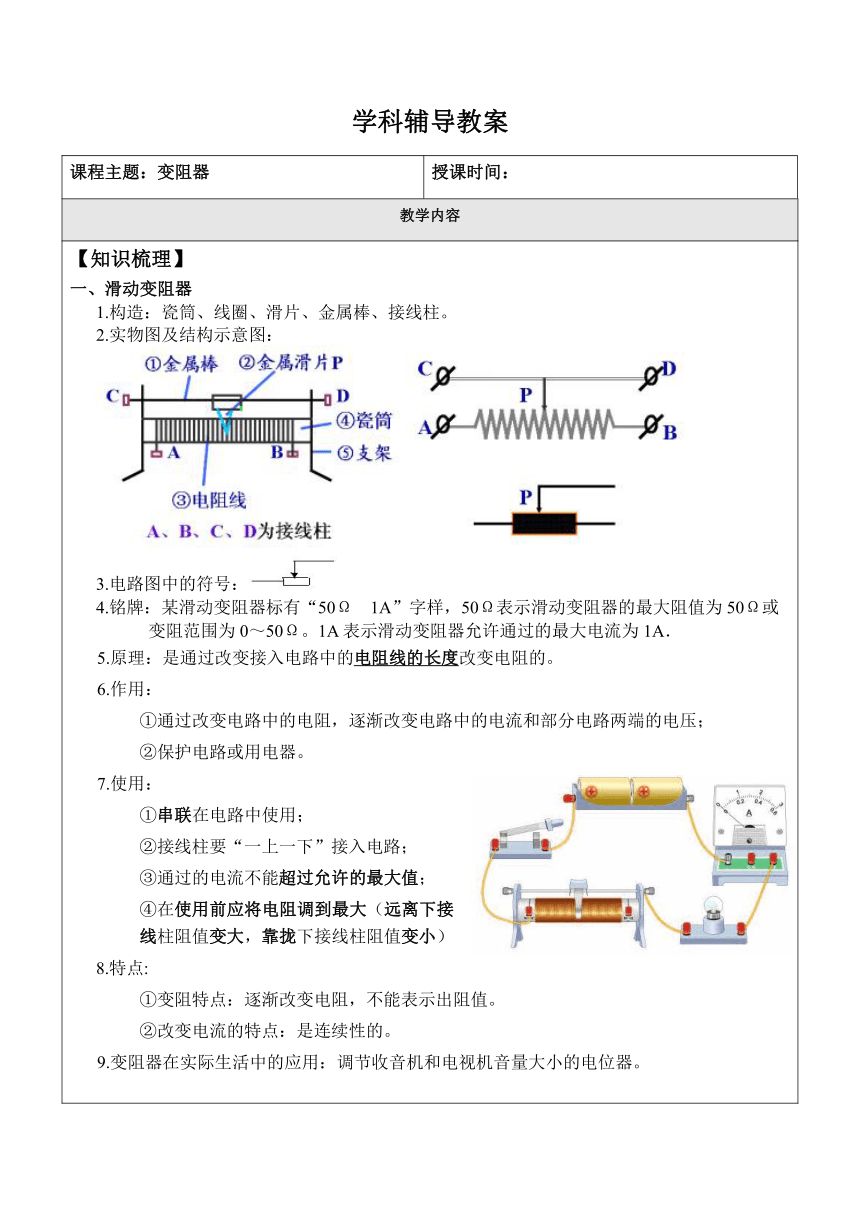

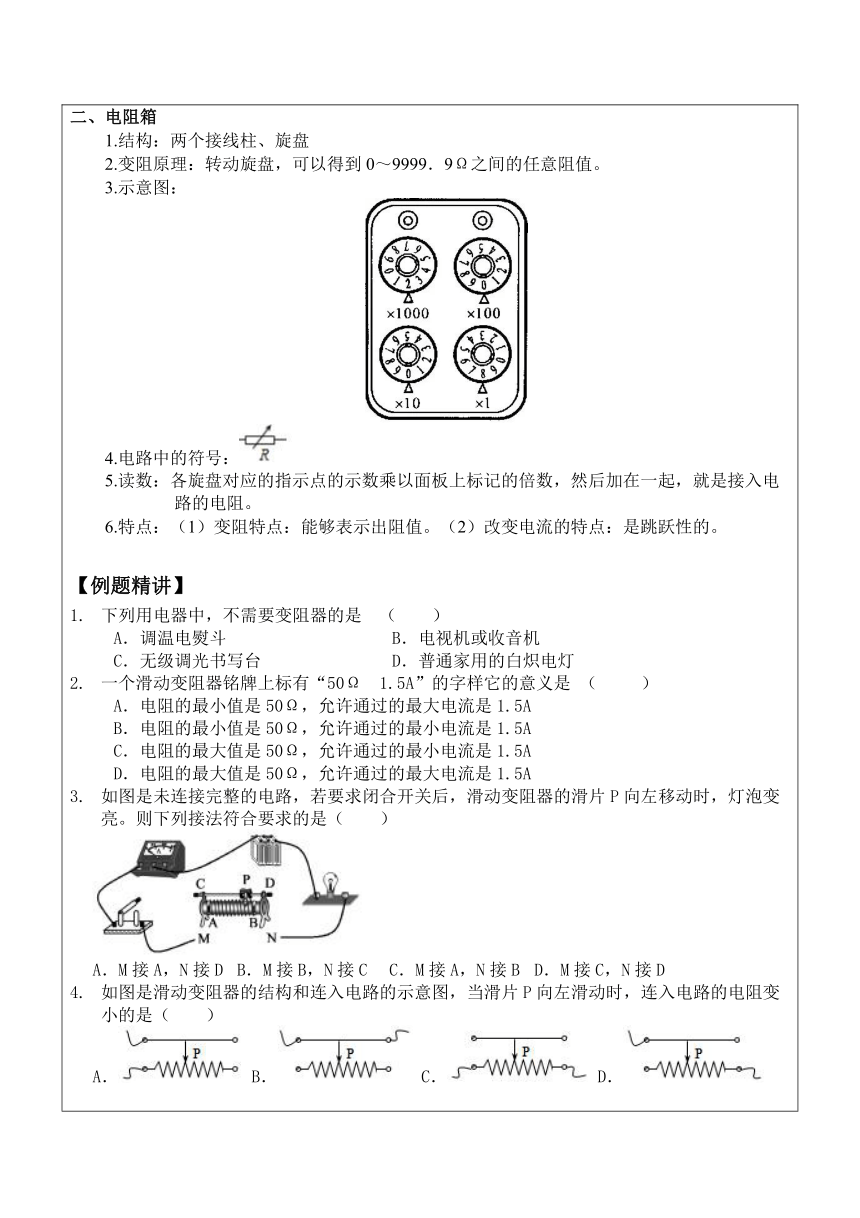

【知识梳理】 一、滑动变阻器 1.构造：瓷筒、线圈、滑片、金属棒、接线柱。 2.实物图及结构示意图： 3.电路图中的符号： 4.铭牌：某滑动变阻器标有“50Ω　1A”字样，50Ω表示滑动变阻器的最大阻值为50Ω或变阻范围为0～50Ω。1A表示滑动变阻器允许通过的最大电流为1A． 5.原理：是通过改变接入电路中的电阻线的长度改变电阻的。 6.作用： ①通过改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压； ②保护电路或用电器。 7.使用： ①串联在电路中使用； ②接线柱要“一上一下”接入电路； ③通过的电流不能超过允许的最大值； ④在使用前应将电阻调到最大（远离下接线柱阻值变大，靠拢下接线柱阻值变小） 8.特点: ①变阻特点：逐渐改变电阻，不能表示出阻值。 ②改变电流的特点：是连续性的。 9.变阻器在实际生活中的应用：调节收音机和电视机音量大小的电位器。 二、电阻箱 1.结构：两个接线柱、旋盘 2.变阻原理：转动旋盘，可以得到0～9999．9Ω之间的任意阻值。 3.示意图： 4.电路中的符号： 5.读数：各旋盘对应的指示点的示数乘以面板上标记的倍数，然后加在一起，就是接入电路的电阻。 6.特点：（1）变阻特点：能够表示出阻值。（2）改变电流的特点：是跳跃性的。 【例题精讲】 下列用电器中，不需要变阻器的是 （ ） A．调温电熨斗 B．电视机或收音机 C．无级调光书写台 D．普通家用的白炽电灯 一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是 （ ） A．电阻的最小值是50Ω，允许通过的最大电流是1.5A B．电阻的最小值是50Ω，允许通过的最小电流是1.5A C．电阻的最大值是50Ω，允许通过的最小电流是1.5A D．电阻的最大值是50Ω，允许通过的最大电流是1.5A 如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是（　　） A．M接A，N接D B．M接B，N接C C．M接A，N接B D．M接C，N接D 如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（　　） A． B． C． D． 如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。则如图的四种接法中正确的是（　　） A． B． C． D． 当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（　　） A． B． C． D． 用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是(　　) A．M接C，N接B B．M接A，N接B C．M接C，N接D D．M接A，N接D 滑动变阻器现有以下四种接法，当滑动变阻器的滑片向右端滑动时，变阻器接入电路阻值变小的是（　　） A．只有① B．只有②③ C．只有③ D．只有③④ 如图所示为某同学连接的电路，下列有关说法正确的是（　　） A．滑动变阻器与灯泡并联 B．滑动变阻器的滑片向右移动，灯泡亮度变暗 C．滑动变阻器的滑片向右移动，灯泡亮度变亮 D．滑动变阻器的滑片向右移动，灯泡亮度不变 如图所示，电阻箱的示数为为（　　） A．2.035Ω B．20.35Ω C．203.5Ω D．2035Ω 某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（　　） A．断开开关S，更换灯泡重新实验 B．断开开关S，增加电池的节数重新实验 C．断开开关S，拆掉导线重新连接电路 D．观察电流表的示数是否为零，判断电路是否断路 如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的方案是（　） A． B． C． D． 如图所示的两个电路中，电源电压相等，闭合开关S，，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ ） A.L1和L2都变亮 B.L1和L2都变暗 C.L1变亮，L2变暗 D.L1变暗，L2不变 “风力测试仪”的原理如图4 2 14所示．电源电压恒定不变，L为小灯泡，AB为阻值均匀的电阻丝，闭合开关S，有风时，重物受风力的作用而发生偏转，则下列说法中正确的是(　　) A．风力越大，灯泡越暗 B．风力越大，灯泡越亮 C．风力越大，AB连入电路的电阻值越大 D．AB连入电路的电阻值与风力大小无关 如图所示是小亮设计的水位计工作原理图，绝缘浮子随水拉的升降带动滑动变阻器的金属滑杆升降，通过电流表的示数及指示灯的亮度弯化反应水位升降．下列判断正确的是（ ） A. 当水位上升时，电流表示数变大，指示灯变亮 B. 当水位上升时，电流表示数变大，指示灯变暗 C. 当水位下降时，电流表示数变大，指示灯变暗 D. 当水位下降时，电流表示数变小，指示灯变亮 如图甲为某可调亮度的台灯，如图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属片相连。当转动电灯旋钮时，滑片会在弧形电阻丝上同向滑动，即可调节灯泡亮度。下列分析正确的是（　　） A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗 B．若只将a、b接入电路逆时针转动旋钮时，灯泡变亮 C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮 D．若将a、b电路接入同一点，c接入电路的另一点时，旋动旋钮时不能改变灯泡亮度 在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（ 　） A．只把B和C接入电路，无法改变通过电位器的电流 B．只把A和B接入电路，无法改变通过电位器的电流 C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小 D．将A、B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
