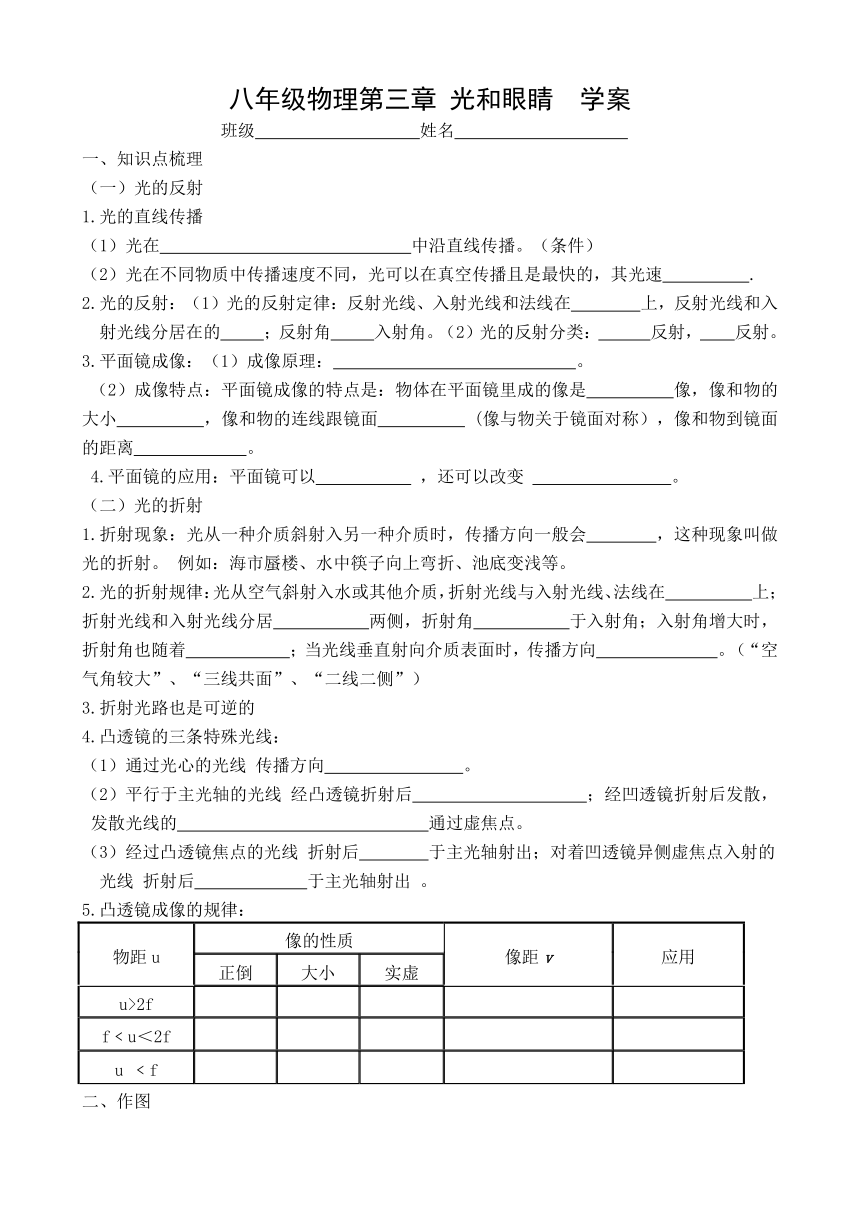

八年级物理第三章 光和眼睛 学案
班级 姓名
一、知识点梳理
（一）光的反射
1.光的直线传播
（1）光在 中沿直线传播。（条件）
（2）光在不同物质中传播速度不同，光可以在真空传播且是最快的，其光速 .
2.光的反射：（1）光的反射定律：反射光线、入射光线和法线在 上，反射光线和入
射光线分居在的 ；反射角 入射角。（2）光的反射分类： 反射， 反射。
3.平面镜成像：（1）成像原理： 。
（2）成像特点：平面镜成像的特点是：物体在平面镜里成的像是 像，像和物的大小 ，像和物的连线跟镜面 (像与物关于镜面对称），像和物到镜面的距离 。
4.平面镜的应用：平面镜可以 ，还可以改变 。
（二）光的折射
1.折射现象：光从一种介质斜射入另一种介质时，传播方向一般会 ，这种现象叫做光的折射。 例如：海市蜃楼、水中筷子向上弯折、池底变浅等。
2.光的折射规律：光从空气斜射入水或其他介质，折射光线与入射光线、法线在 上；折射光线和入射光线分居 两侧，折射角 于入射角；入射角增大时，折射角也随着 ；当光线垂直射向介质表面时，传播方向 。（“空气角较大”、“三线共面”、“二线二侧”）
3.折射光路也是可逆的
4.凸透镜的三条特殊光线：
（1）通过光心的光线 传播方向 。
（2）平行于主光轴的光线 经凸透镜折射后 ；经凹透镜折射后发散，发散光线的 通过虚焦点。
（3）经过凸透镜焦点的光线 折射后 于主光轴射出；对着凹透镜异侧虚焦点入射的
光线 折射后 于主光轴射出 。
5.凸透镜成像的规律：
物距u 像的性质 像距v 应用
正倒 大小 实虚
u>2f
f﹤u＜2f
u ﹤f
二、作图

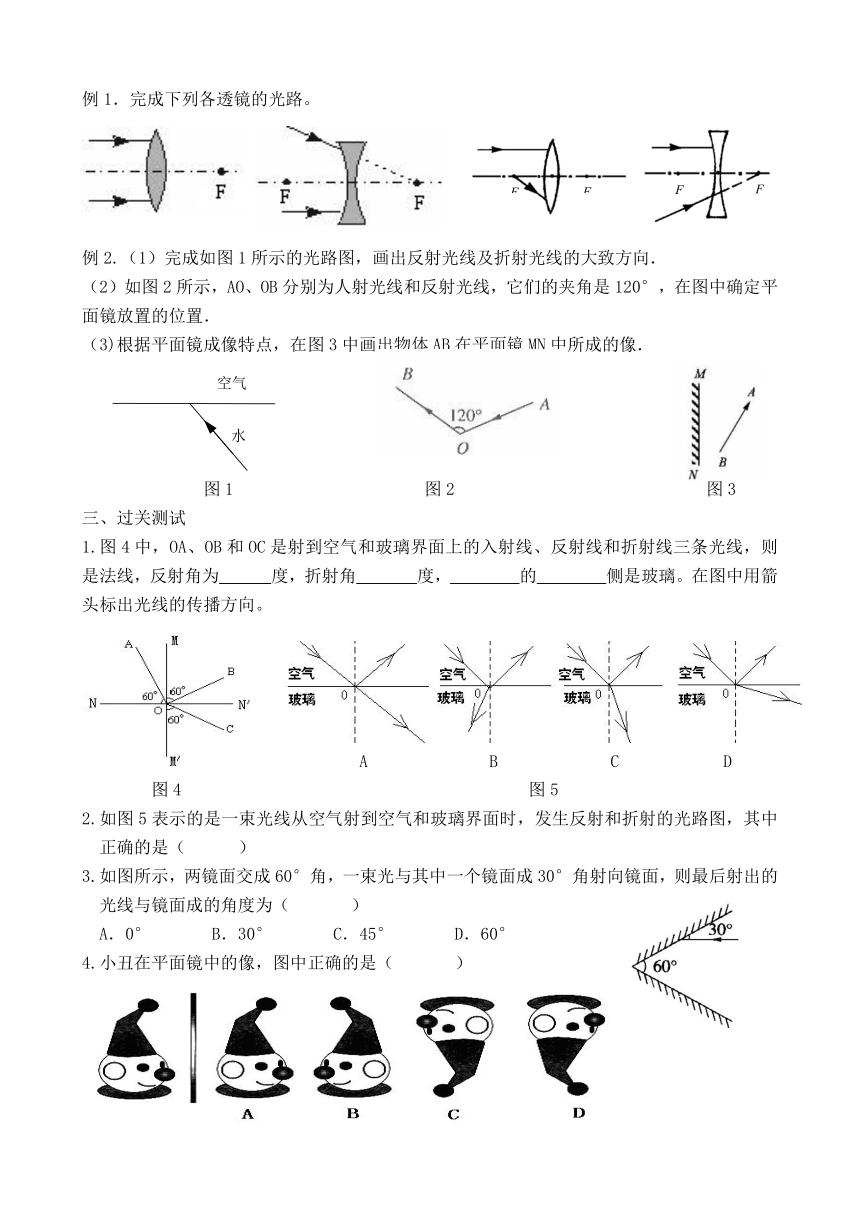

例1．完成下列各透镜的光路。
(
F
F
F
F
)
例2.（1）完成如图1所示的光路图，画出反射光线及折射光线的大致方向．
（2）如图2所示，AO、OB分别为人射光线和反射光线，它们的夹角是120°，在图中确定平面镜放置的位置．
（3)根据平面镜成像特点，在图3中画出物体AB在平面镜MN中所成的像．
(
空气
)
(
水
)
图1 图2 图3
三、过关测试
1.图4中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线三条光线，则 是法线，反射角为 度，折射角 度， 的 侧是玻璃。在图中用箭头标出光线的传播方向。
A B C D
图4 图5
2.如图5表示的是一束光线从空气射到空气和玻璃界面时，发生反射和折射的光路图，其中正确的是（ ）
3.如图所示，两镜面交成60°角，一束光与其中一个镜面成30°角射向镜面，则最后射出的光线与镜面成的角度为（　 　）
A．0° B．30° C．45° D．60°
4.小丑在平面镜中的像，图中正确的是（ ）

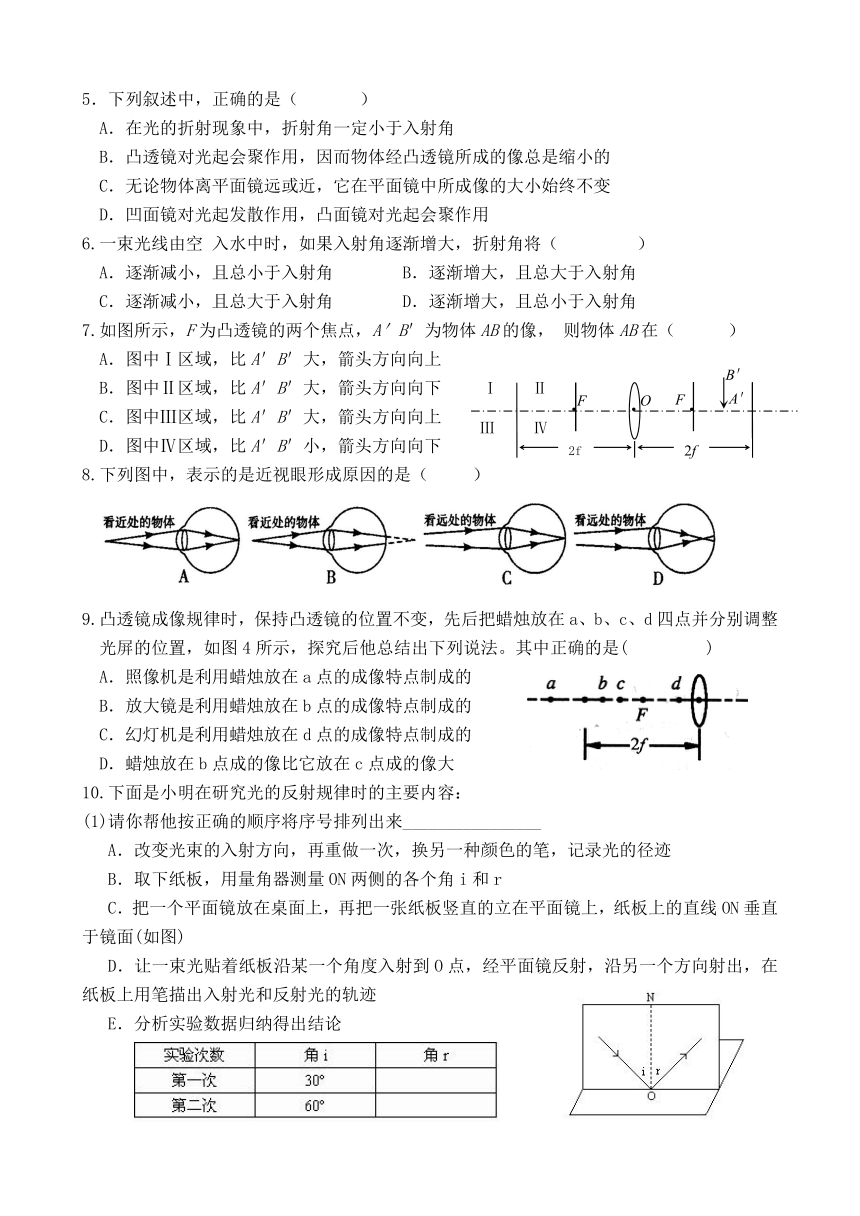

5．下列叙述中，正确的是（ ）
A．在光的折射现象中，折射角一定小于入射角
B．凸透镜对光起会聚作用，因而物体经凸透镜所成的像总是缩小的
C．无论物体离平面镜远或近，它在平面镜中所成像的大小始终不变
D．凹面镜对光起发散作用，凸面镜对光起会聚作用
6.一束光线由空 入水中时，如果入射角逐渐增大，折射角将（ ）
A．逐渐减小，且总小于入射角 B．逐渐增大，且总大于入射角
C．逐渐减小，且总大于入射角 D．逐渐增大，且总小于入射角
7.如图所示，F为凸透镜的两个焦点，A＇B＇为物体AB的像， 则物体AB在（ ）
(
A
＇
B
＇
·
F
F
O
·
·
2f
2
f
Ⅰ
Ⅱ
Ⅲ
Ⅳ
)A．图中Ⅰ区域，比A＇B＇大，箭头方向向上
B．图中Ⅱ区域，比A＇B＇大，箭头方向向下
C．图中Ⅲ区域，比A＇B＇大，箭头方向向上
D．图中Ⅳ区域，比A＇B＇小，箭头方向向下
8.下列图中，表示的是近视眼形成原因的是（ ）
9.凸透镜成像规律时，保持凸透镜的位置不变，先后把蜡烛放在a、b、c、d四点并分别调整光屏的位置，如图4所示，探究后他总结出下列说法。其中正确的是( )
A．照像机是利用蜡烛放在a点的成像特点制成的
B．放大镜是利用蜡烛放在b点的成像特点制成的
C．幻灯机是利用蜡烛放在d点的成像特点制成的
D．蜡烛放在b点成的像比它放在c点成的像大
10.下面是小明在研究光的反射规律时的主要内容：
(1)请你帮他按正确的顺序将序号排列出来________________
A．改变光束的入射方向，再重做一次，换另一种颜色的笔，记录光的径迹
B．取下纸板，用量角器测量ON两侧的各个角i和r
C．把一个平面镜放在桌面上，再把一张纸板竖直的立在平面镜上，纸板上的直线ON垂直于镜面(如图)
D．让一束光贴着纸板沿某一个角度入射到O点，经平面镜反射，沿另一个方向射出，在纸板上用笔描出入射光和反射光的轨迹
E．分析实验数据归纳得出结论
(2)上表是小明两次测量的数据，请你帮他将表格中空着的数据填上．
(3)实验结果为：在反射现象中，反射角________入射角，光路是_______的．
11.某实验小组在“探究凸透镜成像特点”实验过程中，进行了以下步骤：
(1)将凸透镜正对太阳光，在透镜的另一侧移动光屏，在距透镜10cm处，屏上呈现出最小、最亮的光斑，由此粗略测出此凸透镜焦距约是多少？
(2)小华同学将蜡烛、凸透镜、光屏依次放在
光具座上，如图所示，并使烛焰、凸透镜、光
屏三者的中心在同一高度上，实验过程中凸透
镜保持在光具座上50cm的位置处不变。将烛
焰移动到光具座上的15cm位置处，当光屏在光具座60～70cm间的某位置时，光屏将会接到烛焰的像，该像与物比较有什么特点？应用这一原理可以制成什么光学仪器？
(3)小华同学对凸透镜成像做了进一步的探究，让凸透镜和烛焰的位置保持不变，将光屏向右移动了2cm，结果发现屏上烛焰的像变模糊，接着她将同学的近视眼镜放在透镜与烛焰之间并左右移动进行调节，结果光屏上烛焰的像又重新变清晰。此现象说明近视眼镜是凸透镜还是凹透镜？
某同学在探究凸透镜成像规律时，先将平行光照在凸透镜上，在距凸透镜20 cm的屏上
得到一个最小的亮点，该同学用这个透镜测出了如下表所示的数据，请你填表并回答：
物距（cm） 物体所在范围 像距（cm） 像所在范围 像的倒正 像的大小 像的虚实
60 30
50 33．3
40 40
30 60
25 100
20
15 -60
(1)此凸透镜的焦距是多大？
(2)物体成放大、缩小实像的分界点是哪个点？
(3)物体成实像、虚像的分界点是哪个点？
(选做题)13．如下左图所示，一束光射向凸透镜经折射后射到一个平面镜上．请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
14.如下右图，通过凸透镜焦点的光线AO，经过凸透镜沿OB方向射出，作出该凸透镜和焦点F的位置。（保留作图痕迹）
答案
一、知识点梳理
（一）光的反射
1.光的直线传播：（1）同种均匀介质中 （2）3.0×108
2.光的反射：（1）同一平面 法线两侧 等于 （2）镜面 漫
3.平面镜成像：（1）光的反射定律（2）虚 相等 垂直 相等
4.平面镜的应用：成像 光的传播方向（或光路）
（二）光的折射
1.折射现象：改变。
2.光的折射规律：同一平面 法线 小于 增大 不变
4.凸透镜的三条特殊光线：
（1）不变（2）通过焦点 反向延长线 （3）平行 平行
物距u 像的性质 像距v 应用
正倒 大小 实虚
u>2f 倒立 缩小 实 ff﹤u＜2f 倒立 放大 实 v>2f 投影仪（或幻灯机）
u ﹤f 正立 放大 虚 放大镜
5.
三、过关测试
1.30 60 MN 右 2.C 3.B 4.B
5.C 6. D 7.C 8.D 9.A
10.(1)CDABE (2) 30° 60° (3)等于 可逆
11.(1)f=10cm (2)倒立 缩小 照相机 (3)凹透镜
12.
物距（cm） 物体所在范围 像距（cm） 像所在范围 像的倒正 像的大小 像的虚实
60 u>2f 30 f50 u>2f 33．3 f40 U=2f 40 V=2f 倒立 等大 实
30 f2f 倒立 放大 实
25 f2f 倒立 放大 实
20 U=2f 不成像
15 uu 正立 放大 虚
（1）f=20cm （2）U=2f (3)u=f
