高考物理一轮复习案
学生姓名 年级 学科 物理
专题15 电场力的性质
【知识要点】
一、电荷和电荷守恒定律 1．点电荷：形状和大小对研究问题的影响可忽略不计的带电体称为点电荷． 2．电荷守恒定律 (1)电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变． (2)起电方式：摩擦起电、接触起电、感应起电． 二、库仑定律 1．内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上． 2．公式：F＝k，式中的k＝9.0×109 N·m2/C2，叫做静电力常量． 3．适用条件：(1)点电荷；(2)真空． 三、电场强度 1．意义：描述电场强弱和方向的物理量． 2．公式 (1)定义式：E＝，是矢量，单位：N/C或V/m. (2)点电荷的场强：E＝k，Q为场源电荷，r为某点到Q的距离． (3)匀强电场的场强：E＝. 3．方向：规定为正电荷在电场中某点所受电场力的方向． 四、电场线及特点 1．电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度方向． 2．电场线的特点 (1)电场线从正电荷或无限远处出发，终止于负电荷或无限远处． (2)电场线不相交． (3)在同一电场里，电场线越密的地方场强越大． (4)沿电场线方向电势降低． (5)电场线和等势面在相交处互相垂直． 3．几种典型电场的电场线(如图所示)
考点一 库仑定律的理解与应用
【典例归纳】

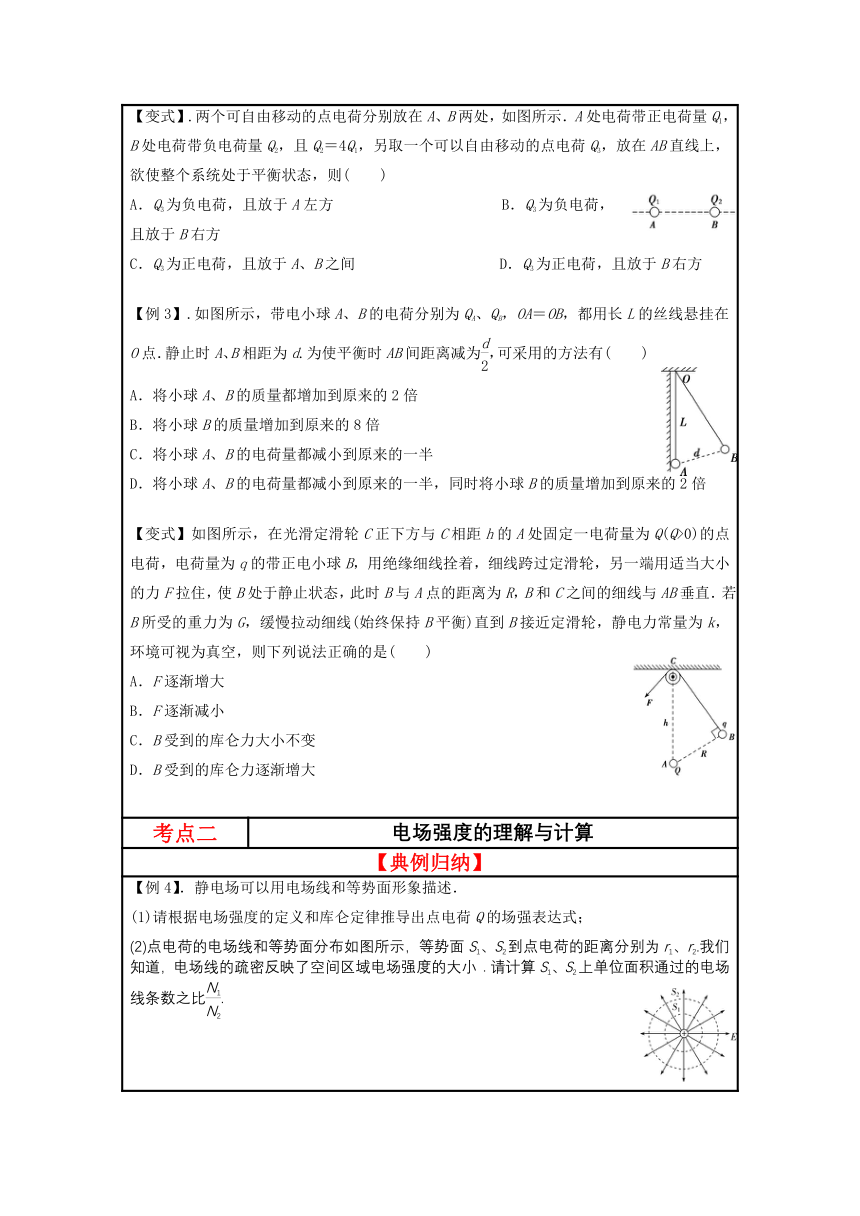

【例1】．三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径．球1的电荷量为q，球2的电荷量为nq，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F.现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F，方向不变．由此可知(　　) A．n＝3 B．n＝4 C．n＝5 D．n＝6 【变式】两个分别带有电荷量－Q和＋5Q的相同金属小球(均可视为点电荷)，固定在相距为r的两处，它们间库仑力的大小为F，两小球相互接触后将其固定距离变为，则两球间库仑力的大小为(　　) A．　　 B． C． D． 【例2】如图所示，a、b、c为真空中三个带电小球，b球带电荷量为＋Q，用绝缘支架固定，a、c两小球用绝缘细线悬挂，处于平衡状态时三小球球心等高，且a、b和b、c间距离相等，悬挂a小球的细线向左倾斜，悬挂c小球的细线竖直，则 (　　) A．a、c两小球带同种电荷 B．a、c两小球带异种电荷 C．a小球带电荷量为－4Q D．c小球带电荷量为＋4Q 【变式】.两个可自由移动的点电荷分别放在A、B两处，如图所示．A处电荷带正电荷量Q1，B处电荷带负电荷量Q2，且Q2＝4Q1，另取一个可以自由移动的点电荷Q3，放在AB直线上，欲使整个系统处于平衡状态，则(　　) A．Q3为负电荷，且放于A左方 B．Q3为负电荷，且放于B右方 C．Q3为正电荷，且放于A、B之间 D．Q3为正电荷，且放于B右方 【例3】.如图所示，带电小球A、B的电荷分别为QA、QB，OA＝OB，都用长L的丝线悬挂在O点．静止时A、B相距为d.为使平衡时AB间距离减为，可采用的方法有(　　) A．将小球A、B的质量都增加到原来的2倍 B．将小球B的质量增加到原来的8倍 C．将小球A、B的电荷量都减小到原来的一半 D．将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的2倍 【变式】如图所示，在光滑定滑轮C正下方与C相距h的A处固定一电荷量为Q(Q>0)的点电荷，电荷量为q的带正电小球B，用绝缘细线拴着，细线跨过定滑轮，另一端用适当大小的力F拉住，使B处于静止状态，此时B与A点的距离为R，B和C之间的细线与AB垂直．若B所受的重力为G，缓慢拉动细线(始终保持B平衡)直到B接近定滑轮，静电力常量为k，环境可视为真空，则下列说法正确的是(　　) A．F逐渐增大 B．F逐渐减小 C．B受到的库仑力大小不变 D．B受到的库仑力逐渐增大
考点二 电场强度的理解与计算
【典例归纳】
【例4】．静电场可以用电场线和等势面形象描述． (1)请根据电场强度的定义和库仑定律推导出点电荷Q的场强表达式； (2)点电荷的电场线和等势面分布如图所示，等势面S1、S2到点电荷的距离分别为r1、r2.我们知道，电场线的疏密反映了空间区域电场强度的大小．请计算S1、S2上单位面积通过的电场线条数之比. 【变式】如图所示，真空中xOy平面直角坐标系上的A、B、C三点构成等边三角形，边长L＝2.0 m．若将电荷量均为q＝＋2.0×10－6 C的两点电荷分别固定在A、B点，已知静电力常量k＝9.0×109 N·m2/C2，求： (1)两点电荷间的库仑力大小； (2)C点的电场强度的大小和方向． 【例5】．均匀带电的球壳在球外空间产生的电场等效于电荷集中于球心处产生的电场．如图所示，在半球面AB上均匀分布正电荷，总电荷量为q，球面半径为R，CD为通过半球面顶点与球心O的轴线，在轴线上有M、N两点，OM＝ON＝2R.已知M点的场强大小为E，则N点的场强大小为(　　) A．－E　　　 B． C．－E D．＋E 【例6】．如图所示，在x轴上放置两正点电荷Q1、Q2，当空间存在沿y轴负向的匀强电场时，y轴上A点的场强等于零，已知匀强电场的电场强度大小为E，两点电荷到A的距离分别为r1、r2，则在y轴上与A点对称的B点的电场强度大小为 (　　) A．E　　　 B.E C．2E D．4E 【变式】如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷．已知b点处的场强为零，则d点处场强的大小为(k为静电力常量)(　　) A．k　　 B．k C．k D．k 【例7】．如图所示，xOy平面是无穷大导体的表面，该导体充满z<0的空间，z>0的空间为真空．将电荷量为q的点电荷置于z轴上z＝h处，则在xOy平面上会产生感应电荷．空间任意一点处的电场皆是由点电荷q和导体表面上的感应电荷共同激发的．已知静电平衡时导体内部场强处处为零，则在z轴上z＝处的场强大小为(k为静电力常量)　(　　) A．k B．k C．k D．k 【例8】．一半径为R的圆环上，均匀地带有电荷量为Q的电荷，在垂直于圆环平面的对称轴上有一点P，它与环心O的距离OP＝L.设静电力常量为k，关于P点的场强E，下列四个表达式中只有一个是正确的，请你根据所学的物理知识，通过一定的分析，判断正确的表达式是(　　) A． B． C． D． 【变式】下列选项中的各圆环大小相同，所带电荷量已在图中标出，且电荷均匀分布，各圆环间彼此绝缘．坐标原点O处电场强度最大的是 (　　)
考点三 电场线的理解与应用
【典例归纳】
【例9】．如图所示，在真空中有两个固定的等量异种点电荷＋Q和－Q.直线MN是两点电荷连线的中垂线，O是两点电荷连线与直线MN的交点．a、b是两点电荷连线上关于O的对称点，c、d是直线MN上的两个点．下列说法中正确的是(　　) A．a点的场强大于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 B．a点的场强小于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大 C．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先增大后减小 D．a点的场强等于b点的场强；将一检验电荷沿MN由c移动到d，所受电场力先减小后增大 【变式】如图所示，在x轴上关于O点对称的A、B两点有等量正点电荷(带电荷量均为Q)，在y轴上C点有负点电荷(带电荷量为Q)，且CO＝OD＝r，∠ADO＝60°.下列判断正确的是 (　　) A．O点电场强度小于D点的电场强度 B．若两个正点电荷的电荷量同时等量地缓慢增大，则O点电场强度也增大 C．若两个正点电荷的电荷量同时等量地缓慢增大，则D点电场强度也增大 D．若负点电荷的电荷量缓慢减小，则D点电场强度将增大 【例10】.如图所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动，运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为aa、ab、ac，速度大小分别为va、vb、vc，则(　　) A．aa>ab>ac，va>vc>vb B．aa>ab>ac，vb>vc>va C．ab>ac>aa，vb>vc>va D．ab>ac>aa，va>vc>vb 【变式】(多选)如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示．则(　　) A．a一定带正电，b一定带负电 B．a的速度将减小，b的速度将增大 C．a的加速度将减小，b的加速度将增大 D．两个粒子的电势能都减少 【例11】.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的v－t图象如图所示，则A、B两点所在区域的电场线分布情况可能是下图中的(　　)
【巩固练习】
1．(多选)一个点电荷，从静电场中的a点移到b点，若在a点和b点的电势能相等，则(　　) A．a、b两点的电势一定相等 B．a、b两点场强可能相等 C．作用于该点电荷的电场力一定始终与其移动方向垂直 D．该点电荷一定沿等势面移动 2．如图所示，静电喷涂时，被喷工件接正极，喷枪口接负极，它们之间形成高压电场。涂料微粒从喷枪口喷出后，只在静电力作用下向工件运动，最后吸附在工件表面，图中虚线为涂料微粒的运动轨迹。下列说法正确的是(　　) A．涂料微粒一定带负电 B．图中虚线也可视为高压电场的部分电场线 C．电场力对微粒先做正功后做负功 D．喷射出的微粒动能不断转化为电势能 3.(多选)如图所示，虚线为电场中的三个等势面，相邻等势面之间的电势差相等。一个质子在A点的电势能小于其在B点的电势能，下列说法中正确的是(　　) A．A点的电势比B点的高 B．A点的电势比B点的低 C．质子在A点所受的电场力比B点的大 D．质子在A点所受的电场力比B点的小 4.(多选)如图所示，真空中有一点电荷甲固定在O点，虚线是其在周围空间产生的电场的三个等势面，且相邻的两个等势面间电势差相同。实线是点电荷乙在电场中运动轨迹，S、M、N为运动轨迹与等势面的交点，下列说法一定正确的是(　　) A．电势φM>φS B．甲、乙为同种电荷 C．电势能EPM>EPN D．场强大小ES>EN 5.水平线上的O点放置一点电荷，图中画出了电荷周围对称分布的几条电场线，如图所示。以水平线上的某点O′为圆心，画一个圆，与电场线分别相交于a、b、c、d、e，则下列说法正确的是(　　) A．b、e两点的电场强度相同 B．b、c两点间电势差等于e、d两点间电势差 C．a点电势高于c点电势 D．电子在d点的电势能大于在b点的电势能 6.电场中有A、B两点，一个点电荷在A点的电势能为1.2×10－8 J，在B点的电势能为0.80×10－8 J。已知A、B两点在同一条电场线上，如图所示，该点电荷的电荷量的绝对值为1.0×10－9 C，那么(　　) A．该电荷为负电荷 B．该电荷为正电荷 C．A、B两点的电势差UAB＝4.0 V D．把电荷从A移到B，静电力做功为W＝2.5×10－10 J 7.如图所示，在匀强电场中有一长方形ABCD，边长AB＝12 cm、BC＝16 cm，匀强电场方向与长方形ABCD所在平面平行，A、B、C三点的电势φA＝15 V，φB＝－3 V，φC＝－35 V，则匀强电场的电场强度大小和方向为(　　) A．300 V/m，沿AB方向 B．250 V/m，沿AC方向 C．200V/m，沿AD方向 D．150 V/m，沿BD方向 8.(多选)某静电场中x轴上的电势随x坐标变化的图象如图所示，φ x图象关于φ轴对称，a、b两点到O点的距离相等。将一电荷从x轴上的a点由静止释放后粒子沿x轴运动到b点，运动过程中粒子只受电场力作用，则下列说法正确的是(　　) A．该电荷一定带负电 B．电荷在b点时动能为零 C．从O到b，电荷的电势能减小 D．从a到b电场力对电荷先做正功，后做负功 9.如图是匀强电场遇到空腔导体后的部分电场线分布图，电场线的方向如图中箭头所示，M、N、Q是以直电场线上一点O为圆心的同一圆周上的三点，OQ连线垂直于MN。以下说法正确的是(　　) A．O点电势与Q点电势相等 B．M、O间的电势差小于O、N间的电势差 C．将一负电荷由M点移到Q点，电荷的电势能增加 D．在Q点释放一个正电荷，正电荷所受电场力将沿与OQ垂直的方向竖直向上 10．(多选)在电荷量分别为2q和－q的两个点电荷形成的电场中，电场线分布如图所示，在两点电荷连线上有a、b、c三点，且b、c两点到正点电荷距离相等，则(　　) A．在两点电荷之间的连线上存在一处电场强度为零的点 B．将一电子从a点由静止释放，它将在a、b间往复运动 C．c点的电势高于b点的电势 D．负试探电荷在a点具有的电势能比在b点时具有的电势能小 11.(多选)两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A点为MN上的一点。一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动。取无穷远处的电势为零，则(　　) A．q由A点向O点的运动是匀加速直线运动 B．q由A点向O点运动的过程电势能逐渐减小 C．q运动到O点时的动能最大 D．q运动到O点时电势能为零 12.在某个电场中，x轴上各点的电场强度E随x坐标变化的图线如图所示，图线关于原点O中心对称。一质量为m、电荷量为q的粒子只在电场力作用下沿x轴做直线运动，x轴上x＝x1和x＝－x1是粒子运动轨迹上的两点，下列说法中正确的是(　　) A．x轴上x＝x1和x＝－x1两点电场强度和电势都相同 B．粒子从x＝－x1点到x＝x1点的运动过程中，经过x＝x1和x＝－x1两点时速度一定相同 C．粒子运动过程中，经过x＝x1点的加速度与经过x＝－x1点的加速度相同 D．粒子从x＝－x1点到x＝x1点的运动过程中电势能先增大后减小
