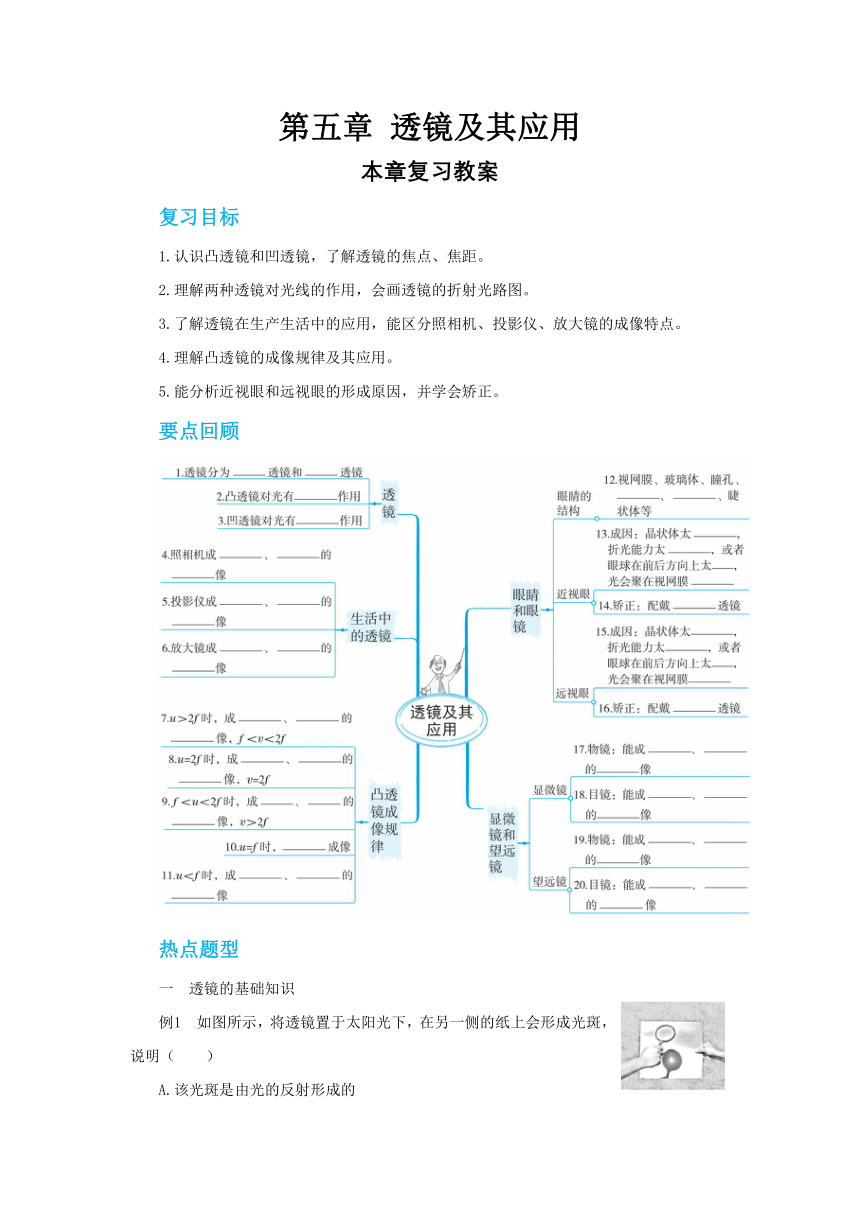

第五章 透镜及其应用
本章复习教案
复习目标
1.认识凸透镜和凹透镜，了解透镜的焦点、焦距。
2.理解两种透镜对光线的作用，会画透镜的折射光路图。
3.了解透镜在生产生活中的应用，能区分照相机、投影仪、放大镜的成像特点。
4.理解凸透镜的成像规律及其应用。
5.能分析近视眼和远视眼的形成原因，并学会矫正。
要点回顾
热点题型
一　透镜的基础知识
例1　如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（　　）
A.该光斑是由光的反射形成的
B.该光斑一定在透镜的焦点上
C.此类透镜可以制作近视镜片
D.此类透镜对光有会聚作用

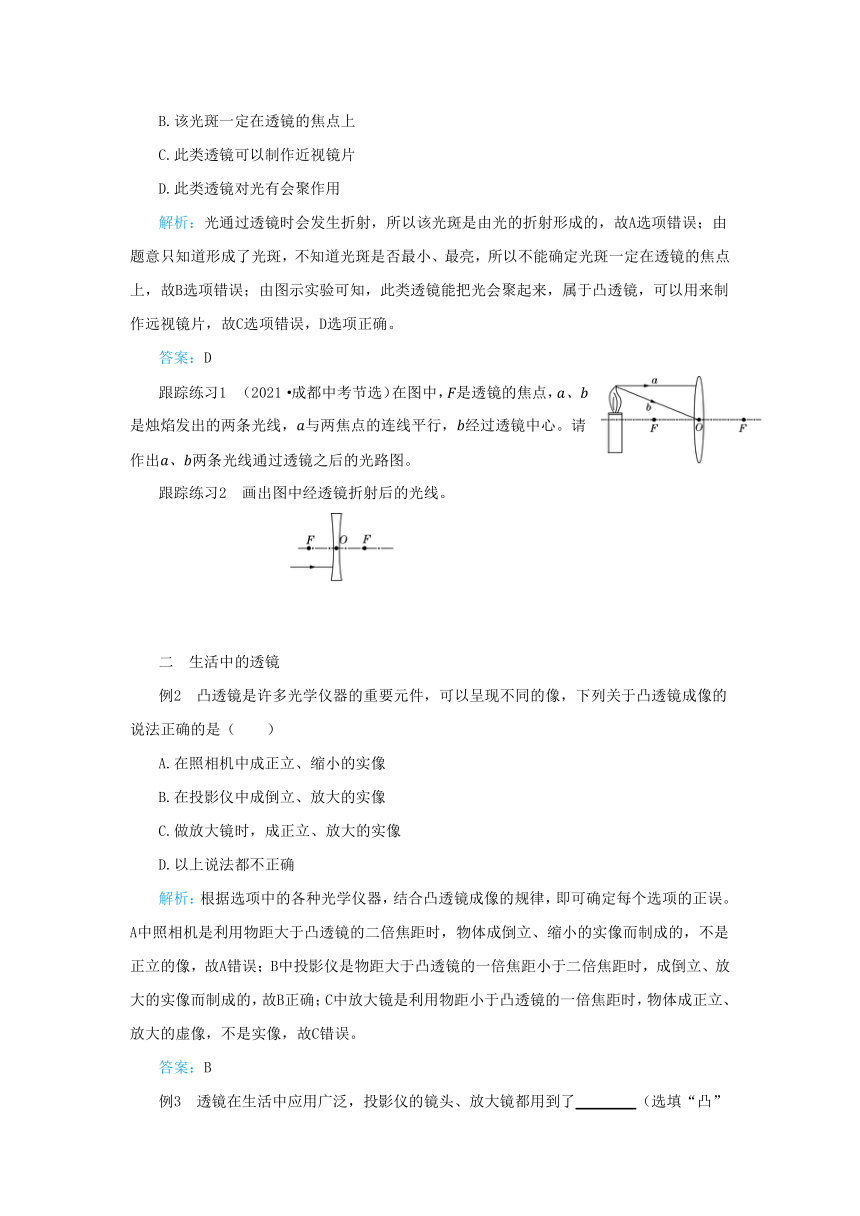

解析：光通过透镜时会发生折射，所以该光斑是由光的折射形成的，故A选项错误；由题意只知道形成了光斑，不知道光斑是否最小、最亮，所以不能确定光斑一定在透镜的焦点上，故B选项错误；由图示实验可知，此类透镜能把光会聚起来，属于凸透镜，可以用来制作远视镜片，故C选项错误，D选项正确。
答案：D
跟踪练习1　（2021·成都中考节选）在图中，是透镜的焦点，是烛焰发出的两条光线，与两焦点的连线平行，经过透镜中心。请作出两条光线通过透镜之后的光路图。
跟踪练习2　画出图中经透镜折射后的光线。
二　生活中的透镜
例2　凸透镜是许多光学仪器的重要元件，可以呈现不同的像，下列关于凸透镜成像的说法正确的是（　　）
A.在照相机中成正立、缩小的实像
B.在投影仪中成倒立、放大的实像
C.做放大镜时，成正立、放大的实像
D.以上说法都不正确
解析：根据选项中的各种光学仪器，结合凸透镜成像的规律，即可确定每个选项的正误。A中照相机是利用物距大于凸透镜的二倍焦距时，物体成倒立、缩小的实像而制成的，不是正立的像，故A错误；B中投影仪是物距大于凸透镜的一倍焦距小于二倍焦距时，成倒立、放大的实像而制成的，故B正确；C中放大镜是利用物距小于凸透镜的一倍焦距时，物体成正立、放大的虚像，不是实像，故C错误。
答案：B

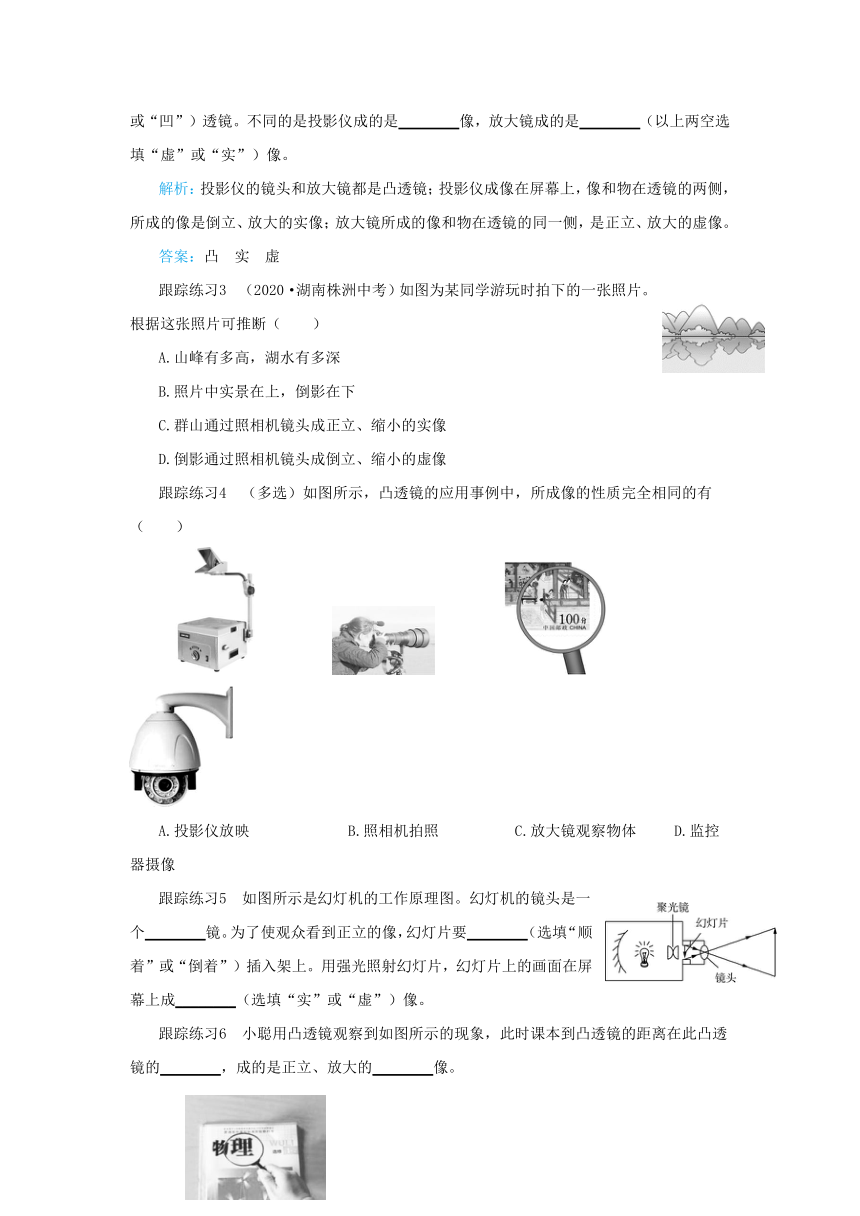

例3　透镜在生活中应用广泛，投影仪的镜头、放大镜都用到了________（选填“凸”或“凹”）透镜。不同的是投影仪成的是________像，放大镜成的是________（以上两空选填“虚”或“实”）像。
解析：投影仪的镜头和放大镜都是凸透镜；投影仪成像在屏幕上，像和物在透镜的两侧，所成的像是倒立、放大的实像；放大镜所成的像和物在透镜的同一侧，是正立、放大的虚像。
答案：凸　实　虚
跟踪练习3　（2020·湖南株洲中考）如图为某同学游玩时拍下的一张照片。根据这张照片可推断（　　）
A.山峰有多高，湖水有多深
B.照片中实景在上，倒影在下
C.群山通过照相机镜头成正立、缩小的实像
D.倒影通过照相机镜头成倒立、缩小的虚像
跟踪练习4　（多选）如图所示，凸透镜的应用事例中，所成像的性质完全相同的有（　　）
A.投影仪放映 B.照相机拍照 C.放大镜观察物体 D.监控器摄像
跟踪练习5　如图所示是幻灯机的工作原理图。幻灯机的镜头是一个________镜。为了使观众看到正立的像，幻灯片要________（选填“顺着”或“倒着”）插入架上。用强光照射幻灯片，幻灯片上的画面在屏幕上成________（选填“实”或“虚”）像。
跟踪练习6　小聪用凸透镜观察到如图所示的现象，此时课本到凸透镜的距离在此凸透镜的________，成的是正立、放大的________像。
三　凸透镜成像的规律
例4　（2021·南京中考节选）用如图所示的装置做“探究凸透镜成像规律”实验，图甲中一束平行光射向凸透镜，光屏上得到一个最小、最亮的光斑（未画出）。
甲 乙
（1）图乙中烛焰在光屏上恰好成一清晰的像（未画出），则该像是倒立、________的实像。
（2）若在图乙中将凸透镜移到55 cm刻度线处，则将光屏移动到________cm刻度线处，可以再次看到清晰的像。
（3）若在图乙中烛焰和凸透镜之间放一近视眼镜的镜片，则将光屏向________（选填“左”或“右”）移动才能再次看到清晰的像。
解析：（1）由题图甲可知，凸透镜的焦距10.0 cm，在题图乙中蜡烛距透镜15.0 cm，即，则此时凸透镜所成的像为倒立、放大的实像；（2）若将凸透镜移动到55 cm刻度线处，则此时物距20.0 cm=，经凸透镜会成一个倒立、等大的实像，且像距，所以要将光屏向左移动到75 cm刻度线处才能再次看到清晰的像；（3）近视眼镜的镜片为凹透镜，对光起发散作用，放入近视眼镜的镜片后，光线会延迟会聚，所以光屏应向右移动才能再次看到清晰的像。
答案： （1）放大　（2）75　（3）右
跟踪练习7　 （2020·长沙中考）下表是小海同学用焦距=10 cm的凸透镜探究其成像规律的记录表，根据表格完成下列问题：
（1）分析实验数据可知，当物距u满足条件________（选填“”“”或“”）时，凸透镜会成一个倒立、放大的实像，生活中________（选填“照相机”“投影仪”或“放大镜”）的成像原理应用了凸透镜的这个成像规律。
（2）保持凸透镜的位置不变，移动蜡烛使物距由20 cm变为22 cm时，为了在光屏上得到清晰的像，小海应将光屏________（选填“靠近”或“远离”）凸透镜。
实验次数 物距/cm 像的性质
虚实 大小 正倒
1 8 虚像 放大 正立
2 10 不能成像
3 12 实像 放大 倒立
4 14 实像 放大 倒立
5 16 实像 放大 倒立
6 20 实像 等大 倒立
7 22 实像 缩小 倒立
8 25 实像 缩小 倒立
跟踪练习8　 （2020·广东中考）小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列的创新。创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子。
（1）请分析创新后实验装置的优点：
①可以直接读出物距以及________；
②光屏上成像更清晰、________；
③从光屏上可以准确得出像与物的________关系。
（2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究，请仿照示例写出两种不同方案。
项目 更换（或增加）实验器材及操作 探究的问题
示例 用黑色纸片遮挡凸透镜的一部分 探究凸透镜没被遮挡部分的成像情况
方案1 ①________ ②________
方案2 ③________ ④________
四　眼睛和眼镜　显微镜和望远镜
例5　（多选）关于近视眼和远视眼的成像特点及矫正方法，下列说法正确的是（　　）
A.近视眼成像于视网膜前，应使用凹透镜矫正
B.近视眼成像于视网膜前，应使用凸透镜矫正
C.远视眼成像于视网膜后，应使用凸透镜矫正
D.远视眼成像于视网膜后，应使用凹透镜矫正
解析：近视眼的产生原因是晶状体太厚，折光能力太强，或眼球前后方向太长，使得远处某点的光经过晶状体折射后会聚在视网膜的前方，可利用凹透镜对光的发散作用，使得近视眼所成的落在视网膜前的像后移，从而落在视网膜上，故A选项正确，B选项错误；远视眼的产生原因是晶状体太薄，折光能力太弱，或眼球前后方向太短，使得近处某点的光经晶状体折射后会聚在视网膜的后方，可利用凸透镜对光的会聚作用，使得远视眼所成的落在视网膜后的像前移，从而落在视网膜上，故C选项正确，D选项错误。
答案：AC
(
　　　
　甲　　
　　　乙
)跟踪练习9　如图是近视眼和远视眼的成因示意图。下列说法正确的是（　　）
A.甲是远视眼，应戴凹透镜矫正
B.甲是远视眼，晶状体折光能力较弱
C.乙是近视眼，应戴凸透镜矫正
D.乙是近视眼，晶状体折光能力较弱
跟踪练习10　（2021·四川眉山中考）如图所示，在烛焰和凸透镜之间放一眼镜的镜片，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜的方向移动适当距离后，光屏上再次呈现清晰的像，则该眼镜的镜片是________（选填“凸透镜”或“凹透镜”），可用于矫正________（选填“近视眼”或“远视眼”）。
例6　“超级月亮”比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（　　）
A.它的物镜和显微镜的物镜作用相同
B.它的物镜相当于放大镜，用来把像放大
C.它的物镜的作用是使远处的物体在焦点附近成虚像
D.它由两组透镜组成。靠近眼睛的为目镜，靠近被观测物体的为物镜
解析：望远镜的物镜使物体成倒立、缩小的实像，相当于照相机；显微镜的物镜使物体成倒立、放大的实像，它们的作用是不同的，故A、B、C选项说法错误，D选项说法正确。
答案：D
跟踪练习11　显微镜的物镜和目镜都是凸透镜，标本通过物镜成一个________像，像成在目镜________，通过目镜观察时，目镜再把这个像________一次，若物镜和目镜对标本的放大倍数分别为m1、m2，则该显微镜的放大倍数为________。
跟踪练习12　用显微镜和望远镜观察物体，下列说法中正确的是（　　）
A.显微镜和望远镜的物镜作用相同，都能得到物体倒立、放大的实像
B.显微镜和望远镜的目镜作用相同，都能将物镜成的像放大
C.用显微镜和望远镜所观察到的像与物体比较都是放大的
D.用显微镜和望远镜观察物体时，为得到正立的像，都应先将物体倒放
参考答案
要点回顾
1.凸　凹　
2.会聚　
3.发散　
4.倒立　缩小　实　
5.倒立　放大　实　
6.正立　放大　虚
7.倒立　缩小　实
8.倒立　等大　实
9.倒立　放大　实
10.不
11.正立　放大　虚
12.晶状体　角膜
13.厚　强　长　前面
14.凹
15.薄　弱　短　后面
16.凸　
17.倒立　放大　实
18.正立　放大　虚
19.倒立　缩小　实
20.正立　放大　虚
跟踪练习
1.如图所示。
2.如图所示。
3.B
4.BD
5.凸透　倒着　实
6.一倍焦距以内　虚
7.（1）　投影仪　（2）靠近
8.（1）①像距　②稳定　③大小　（2）①用茶色玻璃板代替凸透镜　②探究平面镜成像是实像还是虚像　③把一副近视眼镜放在LED灯与凸透镜之间　④探究近视眼的成因
9.B
10.凸透镜　远视眼
11.倒立、放大的实　焦点以内　放大　
12.B
