(共33张PPT)
3D One基础
https://www./

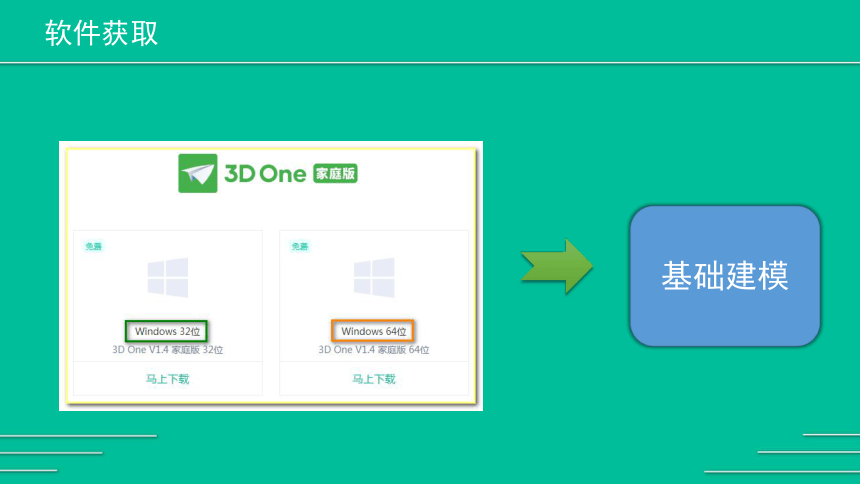

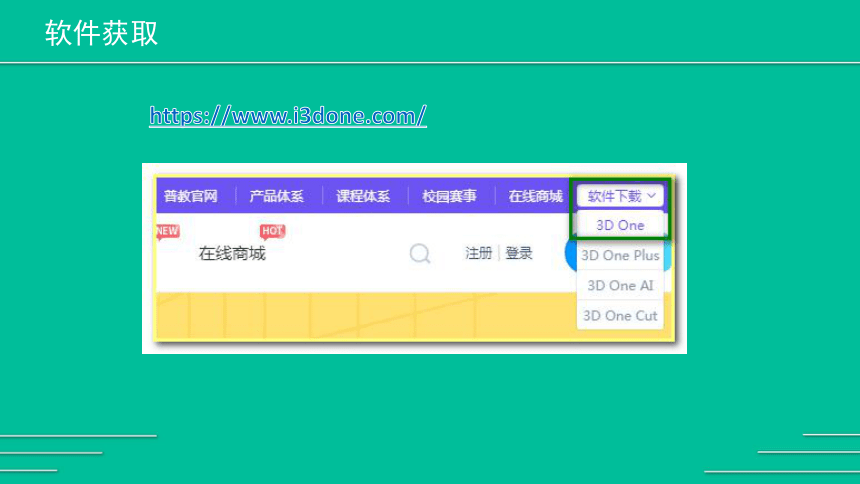

软件获取
软件获取
基础建模

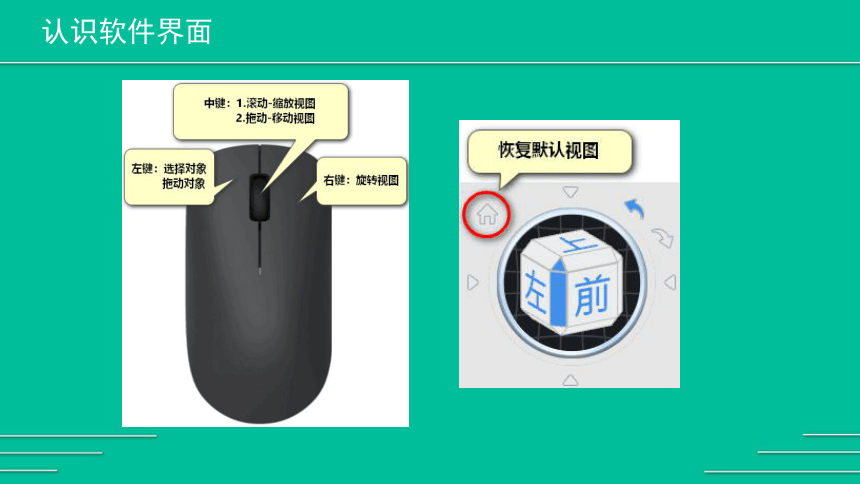

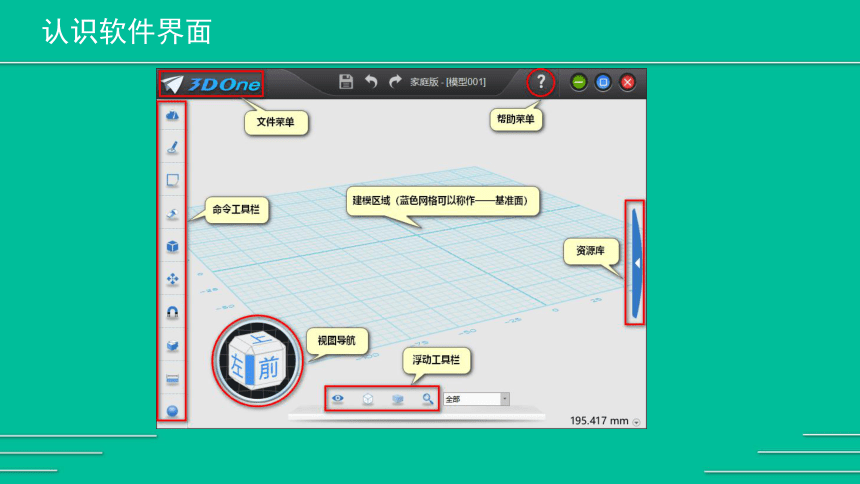

认识软件界面
认识软件界面

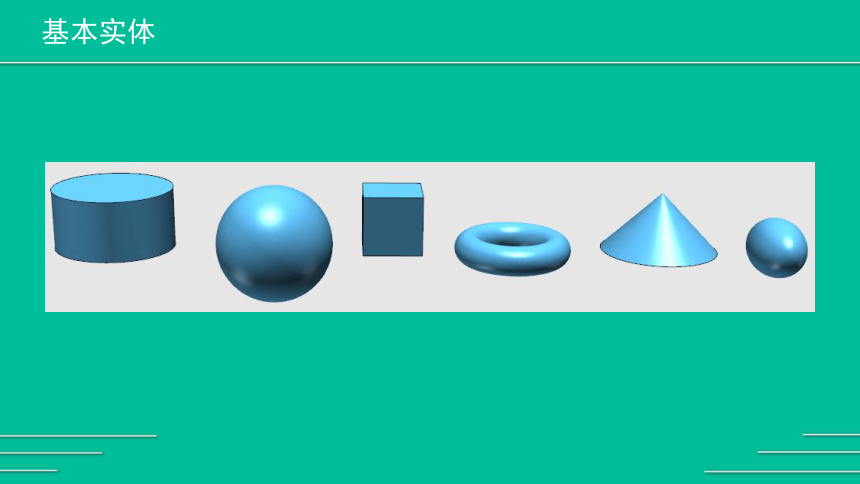

基本实体

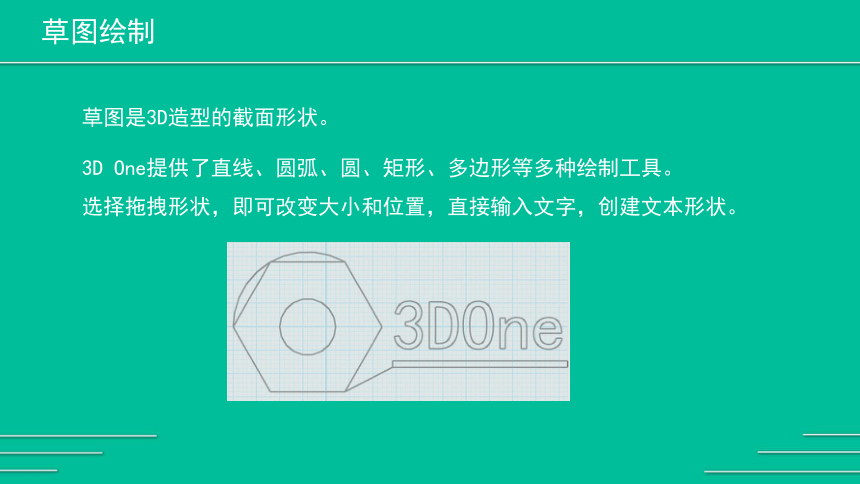

草图绘制
3D One提供了直线、圆弧、圆、矩形、多边形等多种绘制工具。
选择拖拽形状,即可改变大小和位置,直接输入文字,创建文本形状。
草图是3D造型的截面形状。

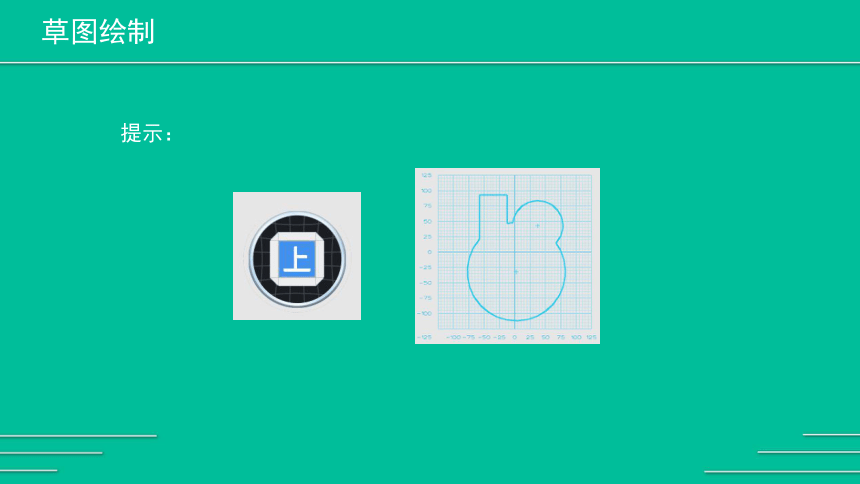

草图绘制
提示:
特征造型

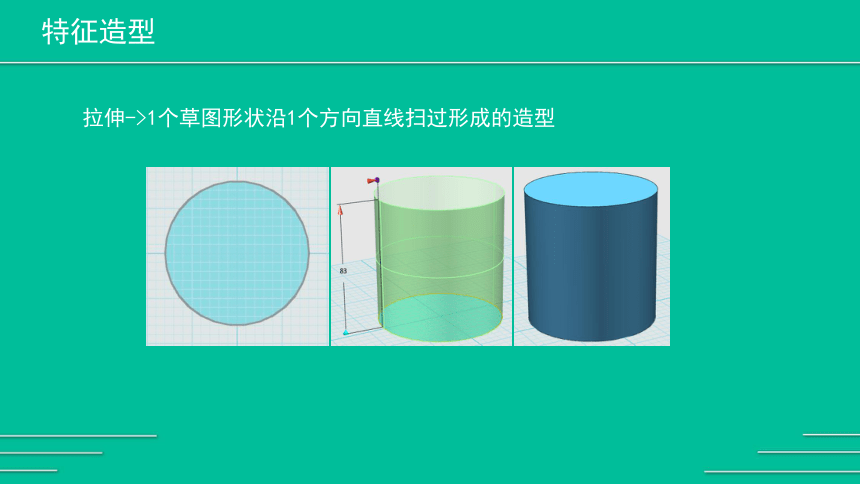

拉伸->1个草图形状沿1个方向直线扫过形成的造型
特征造型

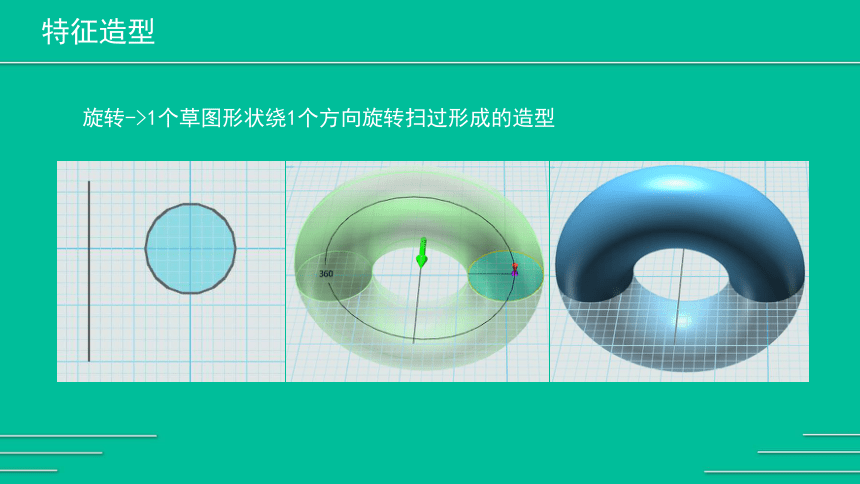

旋转->1个草图形状绕1个方向旋转扫过形成的造型
特征造型

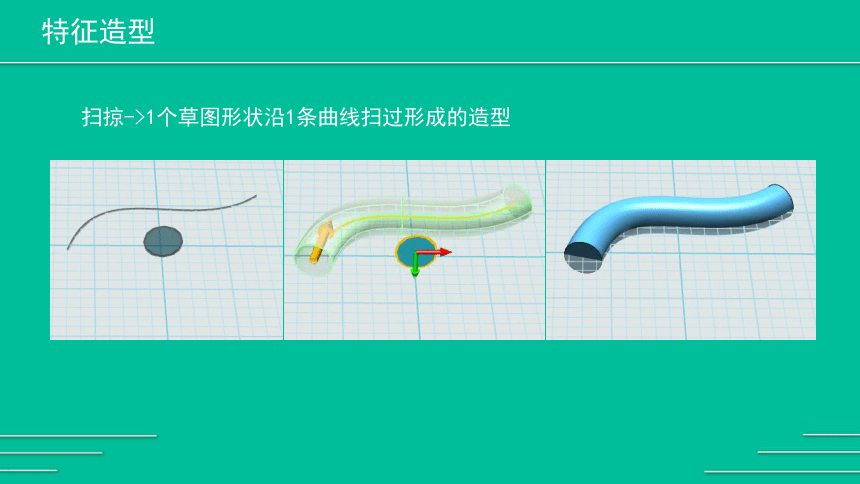

扫掠->1个草图形状沿1条曲线扫过形成的造型
特征造型

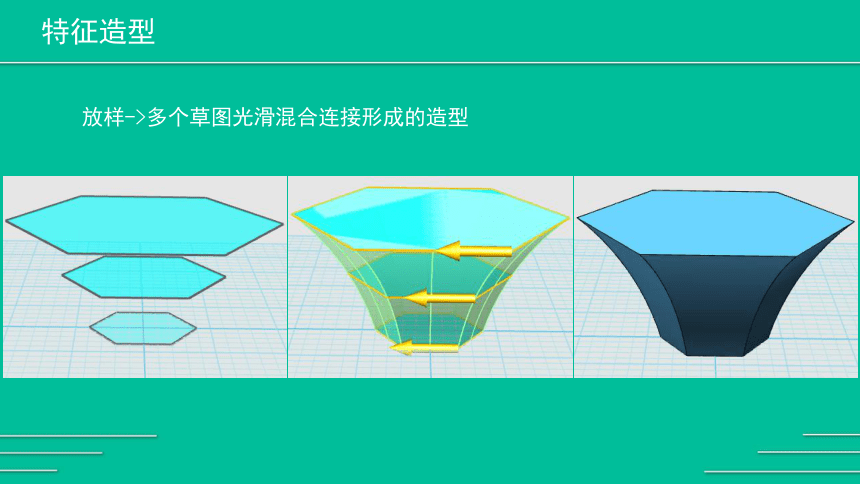

放样->多个草图光滑混合连接形成的造型
特征造型
造型变换
一块钢板的变形记
造型变换
抽壳
选择要抽壳的造型。指定壳体的厚度,负值表示向内偏移,正值表示向外偏移。在造型中选择任意面,创建一个抽壳特征。
造型变换
浮雕
将外部的位图作为高度映射,在面上进行浮雕操作。
如果所选的图像是彩色的,将把它转化成黑白。
造型变换
圆柱折弯
造型变换
圆环折弯
造型变换
扭曲
用于扭曲造型为螺旋造型。
造型变换
组合编辑
实体造型方法
实体造型方法
+
应用举例
应用举例
应用举例
3D One学习建议
1.在三维设计中,空间定位很重要,常常使用六面体辅助空间定位。
2.多视图查看设计的作品,避免视觉欺骗。
3.作品设计完毕后要反思,总结一下使用的工具命令。建议将自己作品设计过程制作成“教程”,方便他人学习。
4.同一件作品可以多做几次,精简步骤。也可以尝试“一题多解”。
1.维护学校主页
2.为学生批量注册账号
3.进行教师身份认证
4.申请创客导师认证
5.分享交流个人作品/课程
6.鼓励学生创作
教师在i3D One社区:
教学建议——玩转i3DOne社区
教学建议——玩转i3DOne社区
1.用好课程中心
学生在i3D One社区:
教学建议——玩转i3DOne社区
2.用好擂台PK
它包含新手区、高手区、冠军赛和主题擂台。可以充分激发学生的创作热情。
学生在i3D One社区:
教学建议——玩转i3DOne社区
3.鼓励学生在i3DOne社区修炼自己的成长等级
学生在i3D One社区:
