第五章 透镜及其应用 专题训练.作图
考点 考查内容
透镜作图 ①凸透镜、凹透镜的三条特殊光线作图
②根据透镜对光线的作用选填凸透镜或凹透镜
③近视眼、远视眼成因及矫正光路
④透镜成像规律（俏面书生)
要求：1、尺规作图：三角板、量角器和圆规必须进考场；
2、使用2B铅笔作图，可用橡皮修改，答案确定后必须用签字笔加黑；
3、要认真审题，读清楚题目要求，弄清楚作图内容；
4、作图时，实像和光线用实线，虚像和辅助线用虚线；保留作图痕迹；
知识点一：凸透镜、凹透镜的三条特殊光线作图

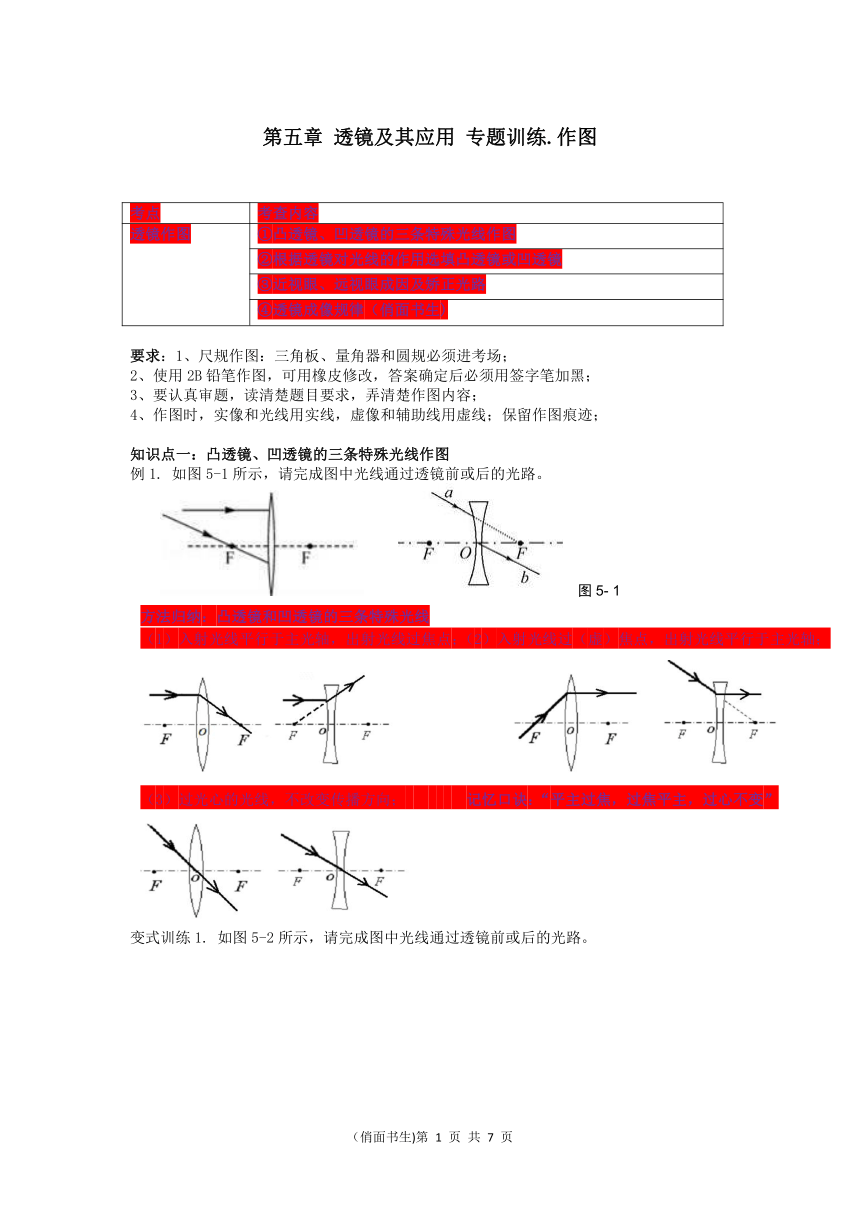

如图5-1所示，请完成图中光线通过透镜前或后的光路。
图5- 1
变式训练1. 如图5-2所示，请完成图中光线通过透镜前或后的光路。

图5- 2
知识点二：根据透镜对光线的作用选填凸透镜或凹透镜

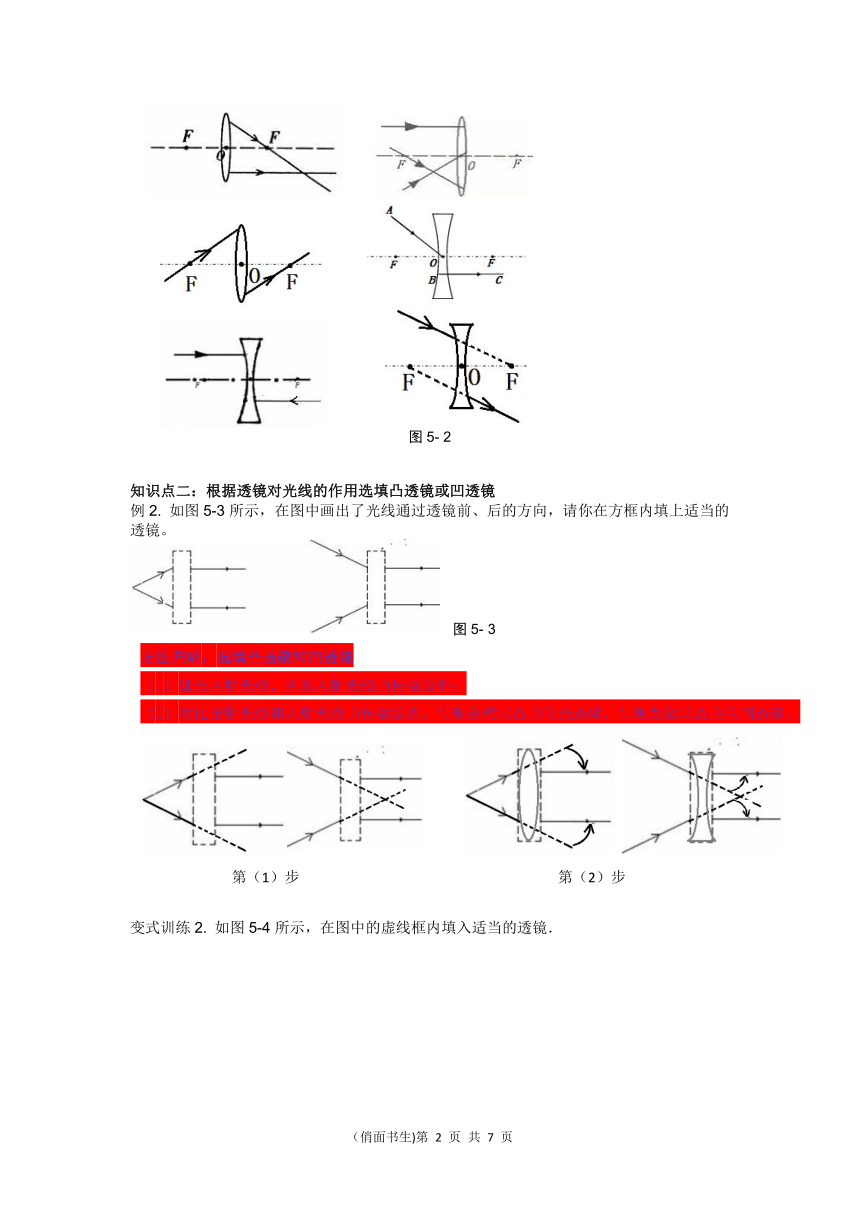

如图5-3所示，在图中画出了光线通过透镜前、后的方向，请你在方框内填上适当的透镜。
图5- 3
变式训练2. 如图5-4所示，在图中的虚线框内填入适当的透镜．
图5- 4
知识点三：近视眼、远视眼成因及矫正光路

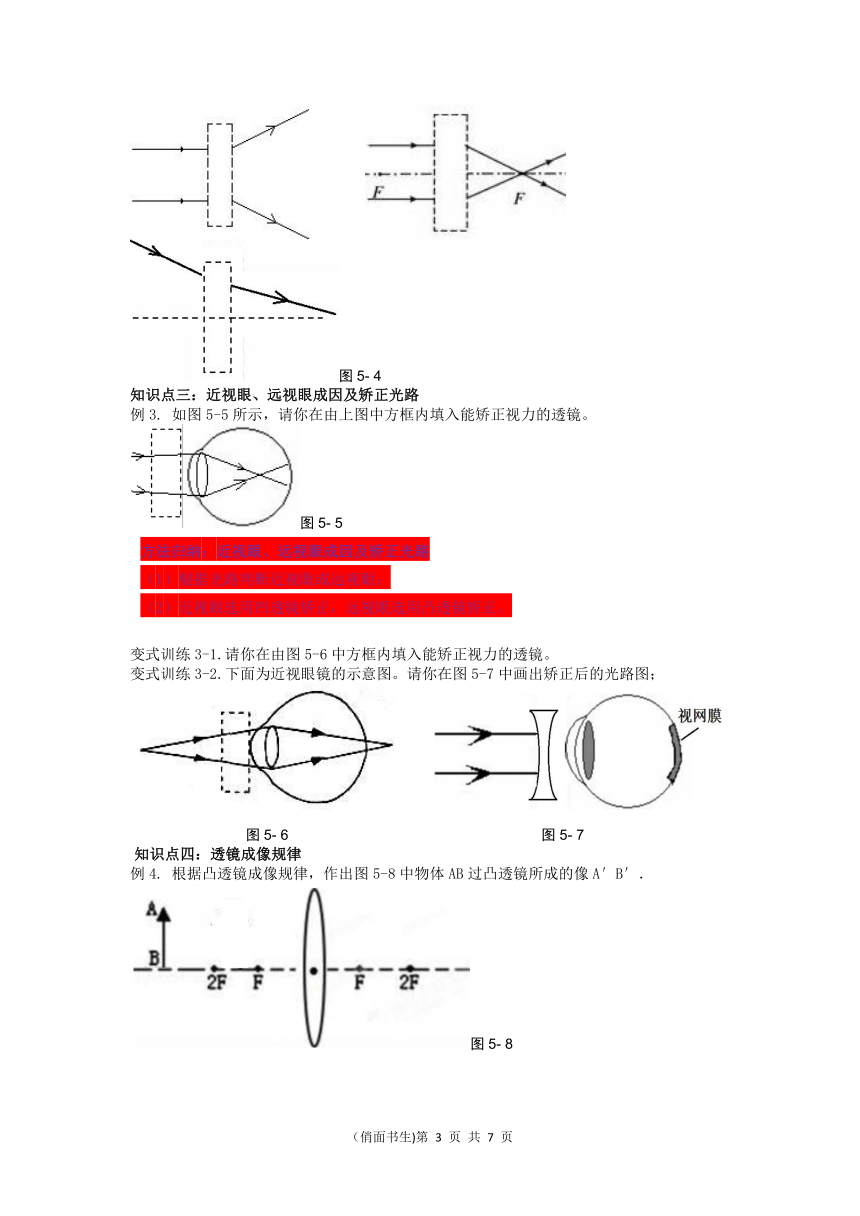

如图5-5所示，请你在由上图中方框内填入能矫正视力的透镜。
图5- 5
变式训练3-1.请你在由图5-6中方框内填入能矫正视力的透镜。
变式训练3-2.下面为近视眼镜的示意图。请你在图5-7中画出矫正后的光路图；

图5- 6 图5- 7
知识点四：透镜成像规律
根据凸透镜成像规律，作出图5-8中物体AB过凸透镜所成的像A′B′．
图5- 8
变式训练4-1.根据凸透镜成像规律，作出图5-9中物体AB过凸透镜所成的像A′B′．
． 图5- 9
知识点五：光学元件组合
例5.如图5-10所示，请画出入射光线经过凸透镜折射后的折射光线和这条折射光线再经平面镜MN反射后的反射光线．
图5- 10
变式训练5-1.如图5-11所示，光线经过平面镜后反射向凹透镜，请画出射向平面镜的入射光线和经过凹透镜后的折射光线，并在图中标出入射角的度数。
变式训练5-2.请在图5-12中画出经过凹透镜后的折射光线，再画出该折射光线经过凸透镜后的光路。
图5- 11 图5- 12
第五章 透镜及其应用 专题训练.作图
如图5-1所示
变式训练1.如图5-2所示
例2.如图5-3所示 变式训练2.如图5-4所示
例3. 如图5-5所示 变式训练3-1.如图5-6所示 变式训练3-1.如图5-7所示
例4. 如图5-8所示 变式训练4-1.如图5-9所示
例5. 如图5-10所示 变式训练5-1.如图5-11所示 变式训练5-2.如图5-12所示
方法归纳：凸透镜和凹透镜的三条特殊光线
入射光线平行于主光轴，出射光线过焦点；（2）入射光线过（虚）焦点，出射光线平行于主光轴；
（3）过光心的光线，不改变传播方向； 记忆口诀：“平主过焦，过焦平主，过心不变”
方法归纳：选填凸透镜和凹透镜
延长入射光线，判断入射光线的传播趋势；
对比出射光线和入射光线的传播趋势，呈现会聚状态的为凸透镜，呈现发散状态的为凹透镜。
第（1）步 第（2）步
方法归纳：近视眼、远视眼成因及矫正光路
根据光路判断近视眼或远视眼；
近视眼选用凹透镜矫正，远视眼选用凸透镜矫正。
方法归纳：透镜成像规律
从物体（A点）发出一条平行于主光轴的光线，折射光线过凸透镜的焦点；
从物体（A点）发出一条过凸透镜的光心的光线，折射光线不改变传播方向；
两条折射光线的焦点是A点通过凸透镜所成的像点A’，过A’作出像A’B’；
第（1）步 第（2）步 第（3）步
方法归纳：光学元件组合
综合运用光现象和透镜的作图方法
平行于凸透镜主光轴的光线，折射光线过凸透镜的焦点；
作出平面镜的法线，标出垂直符号；
根据“反射角等于入射角”，作出反射光线。
第（1）步 第（2）步 第（3）步
