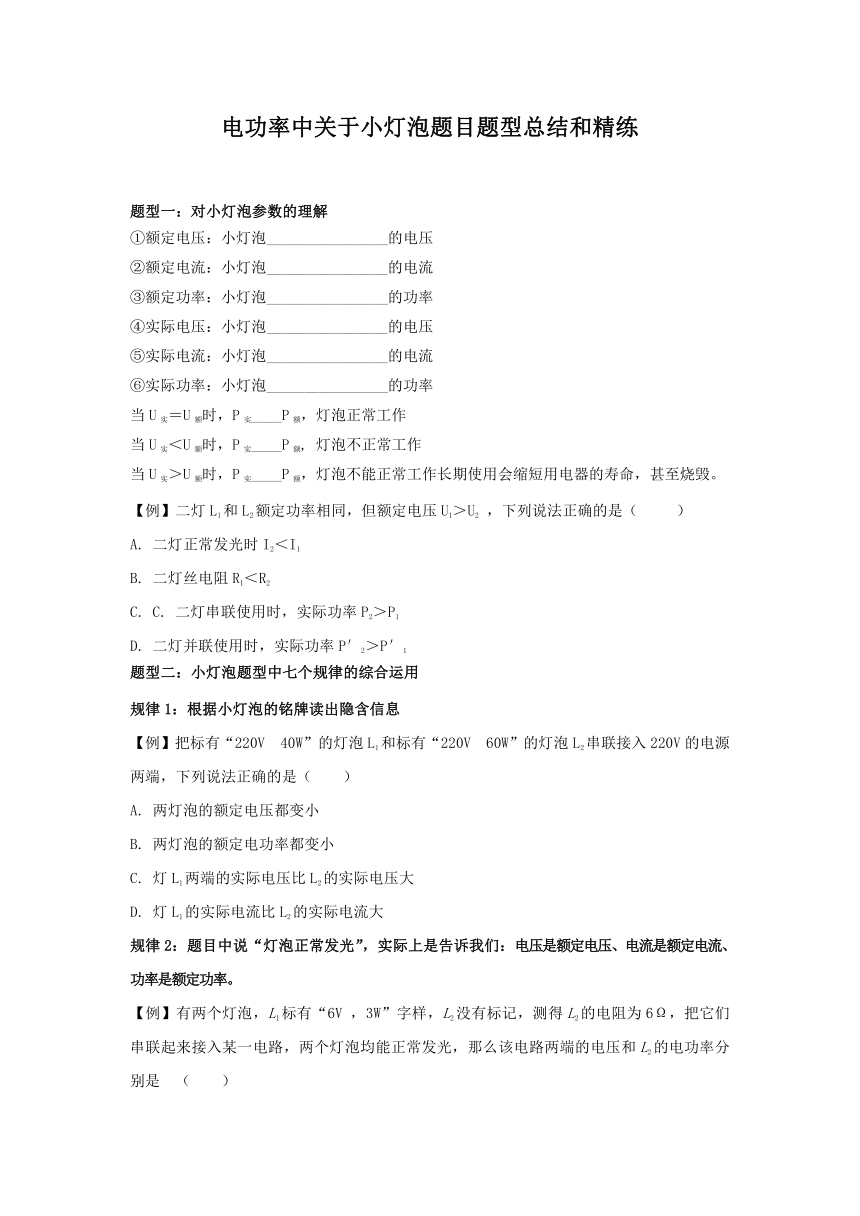

电功率中关于小灯泡题目题型总结和精练
题型一：对小灯泡参数的理解
①额定电压：小灯泡________________的电压
②额定电流：小灯泡________________的电流
③额定功率：小灯泡________________的功率
④实际电压：小灯泡________________的电压
⑤实际电流：小灯泡________________的电流
⑥实际功率：小灯泡________________的功率
当U实＝U额时，P实____P额，灯泡正常工作
当U实＜U额时，P实____P额, 灯泡不正常工作
当U实＞U额时，P实____P额，灯泡不能正常工作长期使用会缩短用电器的寿命，甚至烧毁。
【例】二灯L1和L2额定功率相同，但额定电压U1＞U2 ，下列说法正确的是（ ）
二灯正常发光时I2＜I1
二灯丝电阻R1＜R2
C. 二灯串联使用时，实际功率P2＞P1
二灯并联使用时，实际功率P′2＞P′1
题型二：小灯泡题型中七个规律的综合运用
规律1：根据小灯泡的铭牌读出隐含信息
【例】把标有“220V 40W”的灯泡L1和标有“220V 60W”的灯泡L2串联接入220V的电源两端，下列说法正确的是（ ）
两灯泡的额定电压都变小
两灯泡的额定电功率都变小
灯L1两端的实际电压比L2的实际电压大
灯L1的实际电流比L2的实际电流大
规律2：题目中说“灯泡正常发光”，实际上是告诉我们：电压是额定电压、电流是额定电流、功率是额定功率。
【例】有两个灯泡，L1标有“6V ，3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是　（　　）

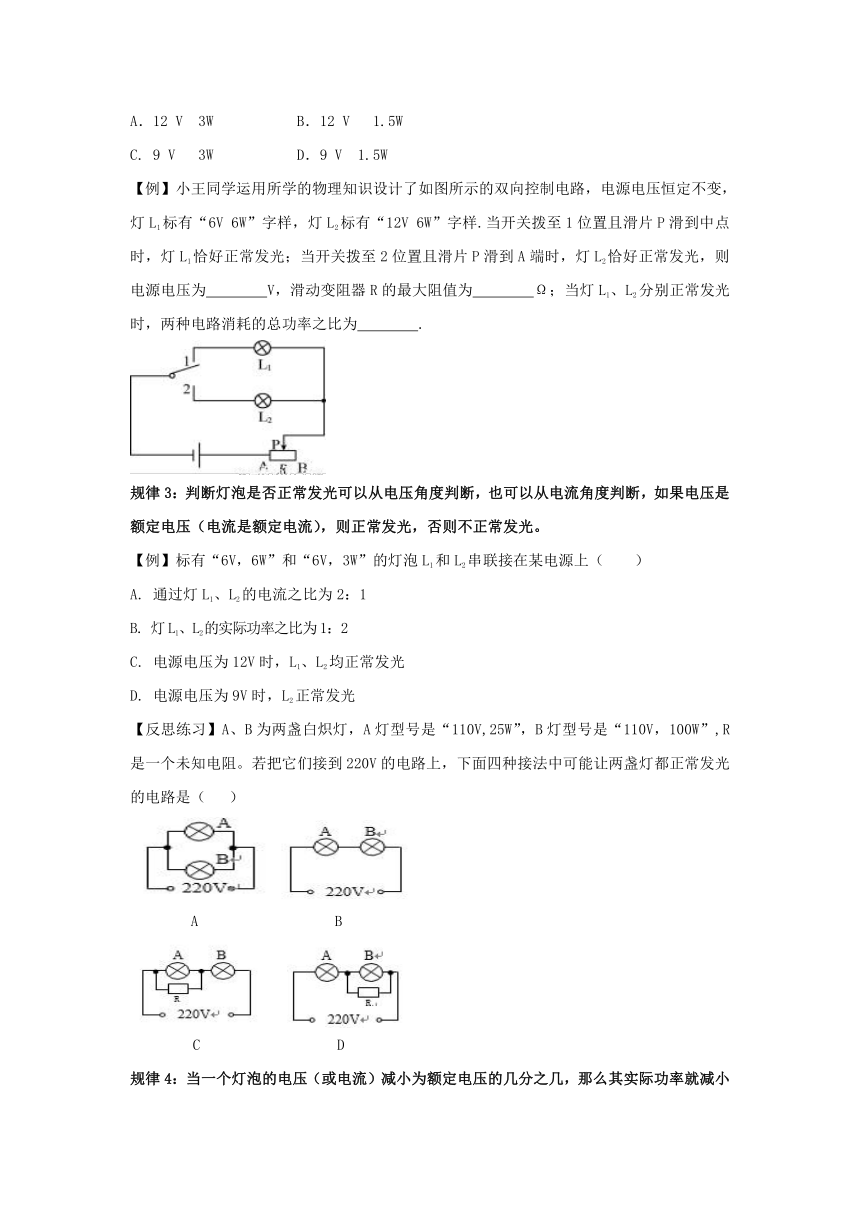

A．12 V　3W B．12 V　 1.5W
C. 9 V　 3W D．9 V　1.5W
【例】小王同学运用所学的物理知识设计了如图所示的双向控制电路，电源电压恒定不变，灯L1标有“6V 6W”字样，灯L2标有“12V 6W”字样.当开关拨至1位置且滑片P滑到中点时，灯L1恰好正常发光；当开关拨至2位置且滑片P滑到A端时，灯L2恰好正常发光，则电源电压为 V，滑动变阻器R的最大阻值为 Ω；当灯L1、L2分别正常发光时，两种电路消耗的总功率之比为 .
规律3：判断灯泡是否正常发光可以从电压角度判断，也可以从电流角度判断，如果电压是额定电压（电流是额定电流），则正常发光，否则不正常发光。
【例】标有“6V，6W”和“6V，3W”的灯泡L1和L2串联接在某电源上（ ）
通过灯L1、L2的电流之比为2：1
灯L1、L2的实际功率之比为1：2
C. 电源电压为12V时，L1、L2均正常发光
D. 电源电压为9V时，L2正常发光
【反思练习】A、B为两盏白炽灯，A灯型号是“110V,25W”，B灯型号是“110V，100W”,R是一个未知电阻。若把它们接到220V的电路上，下面四种接法中可能让两盏灯都正常发光的电路是（ ）
A B
C D

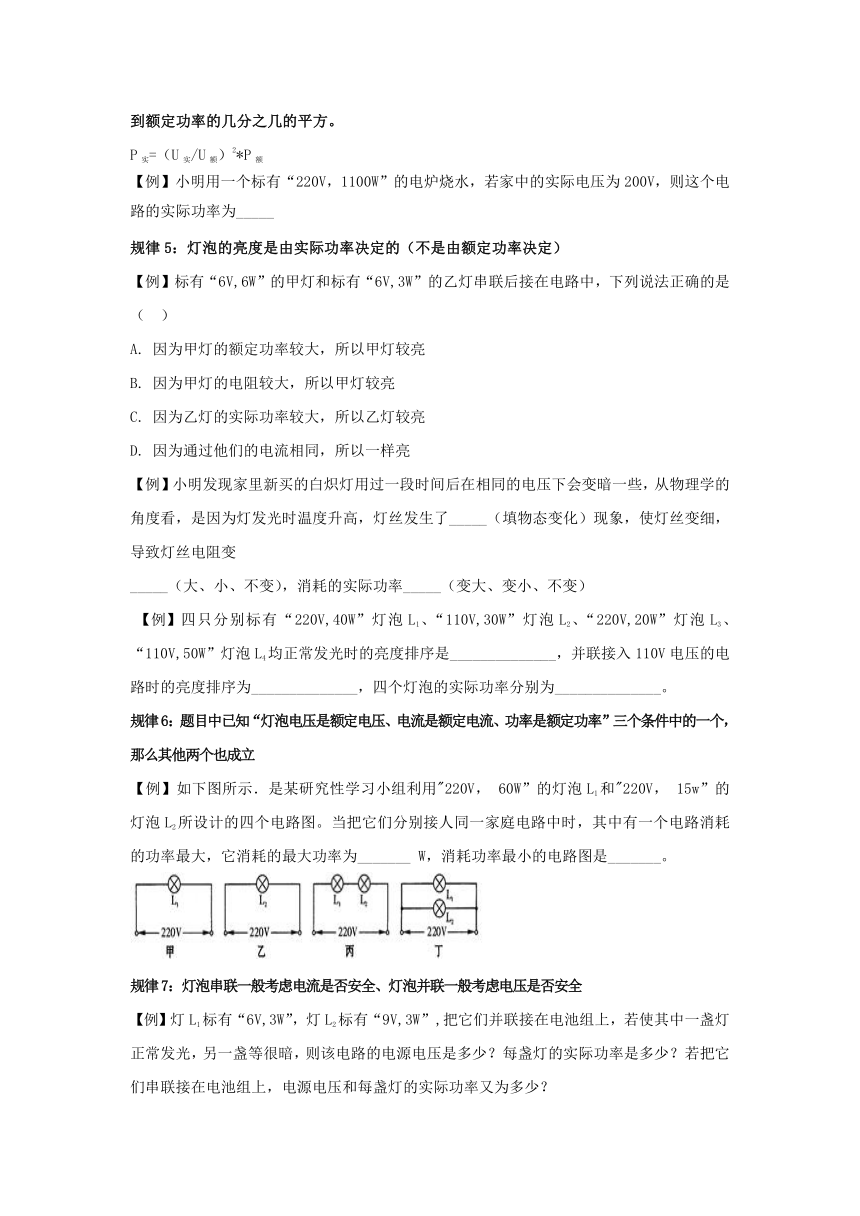

规律4：当一个灯泡的电压（或电流）减小为额定电压的几分之几，那么其实际功率就减小到额定功率的几分之几的平方。
P实=（U实/U额）2*P额
【例】小明用一个标有“220V，1100W”的电炉烧水，若家中的实际电压为200V，则这个电路的实际功率为_____
规律5：灯泡的亮度是由实际功率决定的（不是由额定功率决定）
【例】标有“6V,6W”的甲灯和标有“6V,3W”的乙灯串联后接在电路中，下列说法正确的是（ ）
因为甲灯的额定功率较大，所以甲灯较亮
因为甲灯的电阻较大，所以甲灯较亮
因为乙灯的实际功率较大，所以乙灯较亮
因为通过他们的电流相同，所以一样亮
【例】小明发现家里新买的白炽灯用过一段时间后在相同的电压下会变暗一些，从物理学的角度看，是因为灯发光时温度升高，灯丝发生了_____（填物态变化）现象，使灯丝变细，导致灯丝电阻变
_____（大、小、不变），消耗的实际功率_____（变大、变小、不变）
【例】四只分别标有“220V,40W”灯泡L1、“110V,30W”灯泡L2、“220V,20W”灯泡L3、“110V,50W”灯泡L4均正常发光时的亮度排序是______________，并联接入110V电压的电路时的亮度排序为______________，四个灯泡的实际功率分别为______________。
规律6：题目中已知“灯泡电压是额定电压、电流是额定电流、功率是额定功率”三个条件中的一个，那么其他两个也成立
【例】如下图所示．是某研究性学习小组利用"220V， 60W”的灯泡L1和"220V， 15w”的灯泡L2所设计的四个电路图。当把它们分别接人同一家庭电路中时，其中有一个电路消耗的功率最大，它消耗的最大功率为_______ W，消耗功率最小的电路图是_______。
规律7：灯泡串联一般考虑电流是否安全、灯泡并联一般考虑电压是否安全
【例】灯L1标有“6V,3W”，灯L2标有“9V,3W”,把它们并联接在电池组上，若使其中一盏灯正常发光，另一盏等很暗，则该电路的电源电压是多少？每盏灯的实际功率是多少？若把它们串联接在电池组上，电源电压和每盏灯的实际功率又为多少？

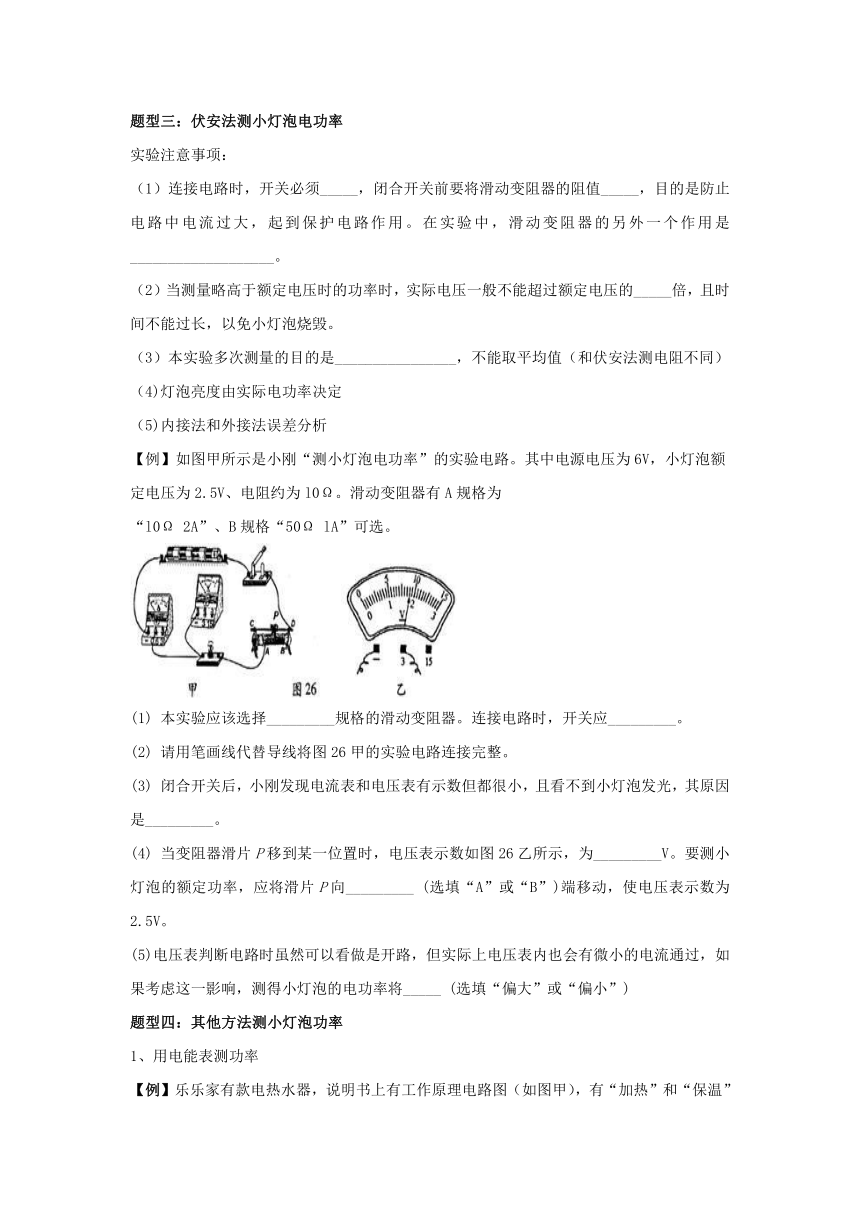

题型三：伏安法测小灯泡电功率
实验注意事项：
（1）连接电路时，开关必须_____，闭合开关前要将滑动变阻器的阻值_____，目的是防止电路中电流过大，起到保护电路作用。在实验中，滑动变阻器的另外一个作用是___________________。
（2）当测量略高于额定电压时的功率时，实际电压一般不能超过额定电压的_____倍，且时间不能过长，以免小灯泡烧毁。
（3）本实验多次测量的目的是________________，不能取平均值（和伏安法测电阻不同）
（4)灯泡亮度由实际电功率决定
（5)内接法和外接法误差分析
【例】如图甲所示是小刚“测小灯泡电功率”的实验电路。其中电源电压为6V，小灯泡额定电压为2.5V、电阻约为l0Ω。滑动变阻器有A规格为
“l0Ω 2A”、B规格“50Ω lA”可选。
本实验应该选择_________规格的滑动变阻器。连接电路时，开关应_________。
请用笔画线代替导线将图26甲的实验电路连接完整。
闭合开关后，小刚发现电流表和电压表有示数但都很小，且看不到小灯泡发光，其原因是_________。
当变阻器滑片P移到某一位置时，电压表示数如图26乙所示，为_________V。要测小灯泡的额定功率，应将滑片P向_________ (选填“A”或“B”)端移动，使电压表示数为2.5V。
(5)电压表判断电路时虽然可以看做是开路，但实际上电压表内也会有微小的电流通过，如果考虑这一影响，测得小灯泡的电功率将_____ (选填“偏大”或“偏小”)
题型四：其他方法测小灯泡功率
1、用电能表测功率

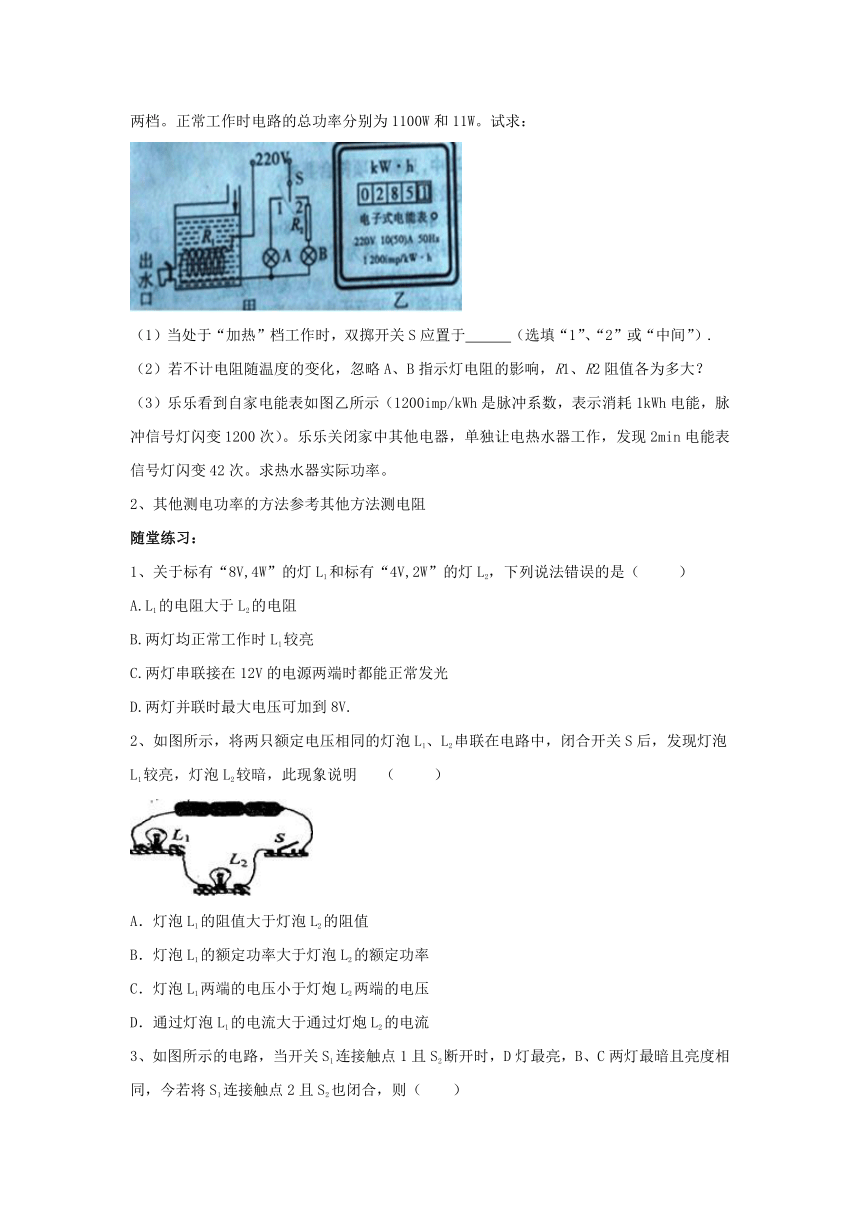

【例】乐乐家有款电热水器，说明书上有工作原理电路图（如图甲），有“加热”和“保温”两档。正常工作时电路的总功率分别为1100W和11W。试求：
（1）当处于“加热”档工作时，双掷开关S应置于 　　（选填“1”、“2”或“中间”）.
（2）若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值各为多大？
（3）乐乐看到自家电能表如图乙所示（1200imp/kWh是脉冲系数，表示消耗1kWh电能，脉冲信号灯闪变1200次）。乐乐关闭家中其他电器，单独让电热水器工作，发现2min电能表信号灯闪变42次。求热水器实际功率。
2、其他测电功率的方法参考其他方法测电阻
随堂练习：
1、关于标有“8V,4W”的灯L1和标有“4V,2W”的灯L2，下列说法错误的是（ ）
A.L1的电阻大于L2的电阻
B.两灯均正常工作时L1较亮
C.两灯串联接在12V的电源两端时都能正常发光
D.两灯并联时最大电压可加到8V.
2、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明 （ ）
A．灯泡L1的阻值大于灯泡L2的阻值
B．灯泡L1的额定功率大于灯泡L2的额定功率
C．灯泡L1两端的电压小于灯炮L2两端的电压
D．通过灯泡L1的电流大于通过灯炮L2的电流
3、如图所示的电路，当开关S1连接触点1且S2断开时，D灯最亮，B、C两灯最暗且亮度相同，今若将S1连接触点2且S2也闭合，则（　　）
B灯最亮，C灯最暗
B．C灯最亮，B灯最暗
C．D灯最亮，C灯最暗
D．A灯最亮，D灯最暗
4、把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上(如图所示),小灯泡恰能正常发光。该电路工作10s定值电阻产生的热量是( )
A. 60J B. 36J C. 30J D. 6J
5、如图所示的电路中，a、b、c是三只电表（电压表或电流表），闭合开关S，标有“3V 1.5W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2发光较暗。若不考虑温度对灯丝电阻的影响，下列说法正确的是（　 　）
A．电表a为电流表，且示数为1A
B．电表b为电压表，且示数为3V
C．电表c为电流表，且示数为0.25A
D．闭合开关S，电路消耗的总功率为2.25W
6、将标有“3V 1.5W”字样的小灯泡L1与额定电压为6V的小灯泡L2并联接在电源上, L1正常发光, L2较暗,此时干路中的总电流为1.1A.
（1）L1正常发光时通过的电流为___________A; L2的电阻值为________Ω
（2）若将L1、L2串联到另一可调的电源上, L2的最大功率为_________W
7、如图所示电路，灯L1、L2、L3分别标有“6V 3W”“6V 3.6W”“10V 5W”字样（不考虑温度对灯丝电阻的影响）
（1）只闭合开关S1时，要使其中一只灯泡正常发光，另一只不烧坏，电源最大电压是 V，通电1min灯泡L2产生的热量是 J．
（2）如果电源电压为2．4V，要使电流表示数最大，则应闭合开关 ，电流表示数为 A．
8、小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（ ）
A．小灯泡额定功率为7.5W
B．在5V电压下小灯泡的功率为7.5W
C．在1V电压下小灯泡的功率为7.5W
D．在5V电压下小灯泡的功率为1.5W
9、如图所示电源电压U=18V，小灯泡L的额定电压为9V，当滑动变阻器的滑片P移至中点时，小灯泡L正常发光；当滑片P移至最右端时，小灯泡L的实际功率为6W.则小灯泡的额定功率和滑动变阻器的最大阻值分别为（　　）
A. 13.5W 6Ω B. 13.5W 12Ω
C. 6W 27Ω D. 6W 13.5Ω
10、小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。下图是小强没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小强将实物电路连接完整；
（2）小强连好电路闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是 （写出一种即可）；闭合开关S，发现小灯泡L发光暗淡，观察电压表、电流表均有示数，移动滑动变阻器的滑片P，电压表、电流表示数均不变，出现这种现象的原因是 。
（3）小强排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 端滑动（选填“左”或“右”）；
（4）小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了上图所示的
U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是 ___ W，当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是_______Ω。
（5）试验中滑动变阻器的作用是_______，试验中多次测量的目的是_______
（6）完成上述实验后，小聪向老师要了一个已知阻值为Ro的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图14所示的电路，也测出了灯泡的额定功率。
请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点____(选填“1”或“2”)，移动滑片，使电压表的示数为________V;
②再将开关S2拨到触点____(选填“1”或“2”)，保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为
P额= (用已知量和测量量表示)。
11、小明利用如图所给的实验器材“测量小灯泡的额定功率”，已知电源电压恒为6V，小灯泡正常工作时的电压为3.8V，电阻约为12Ω，滑动变阻器的规格为“20Ω 2A”．
（1）请用笔画线代替导线，完成图1实物电路的连接．
（2）正确连接电路后，用开关试触，灯泡不亮，电压表瞬间满偏，电流表指针几乎不动，电路的故障是　 　．（电路只有一处故障）
（3）排除故障后，继续实验，闭合开关，移动滑片，当电压表的指针在某电压值时，（请在图2中标出相应的电压值），小灯泡正常发光，电流表的示数如图3所示，小灯泡的额定功率是　 　W．
（4）测量完灯泡的额定功率后，小明有测量了几组数据，计算后发现灯丝电阻随其两端电压的增大而增大，原因是　 　．
【评估】小红也利用上述器材对该小灯泡的额定功率进行了测量，实验电路图如图4所示，实验结束后，两人对实验进行了交流与评估．
①小红的实验结果误差较大，理由是　 　．
②小明的实验更不容易操作，理由是　 　．
