13.2 电路的连接方式
预习案
一、预习目标及范围
1、预习目标
（1）了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。
（2）知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。
（3）了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。
2、预习范围
教材第十三章第二节内容
二、预习要点
1、探究用电器的连接方式
（1）把用电器首尾顺次连接起来的方式叫_______________。
（2）把用电器并列的连接起来的方式叫_______________。
（3）一个最简单的完整电路有__________、__________、__________、__________四部分组成。
三、预习检测

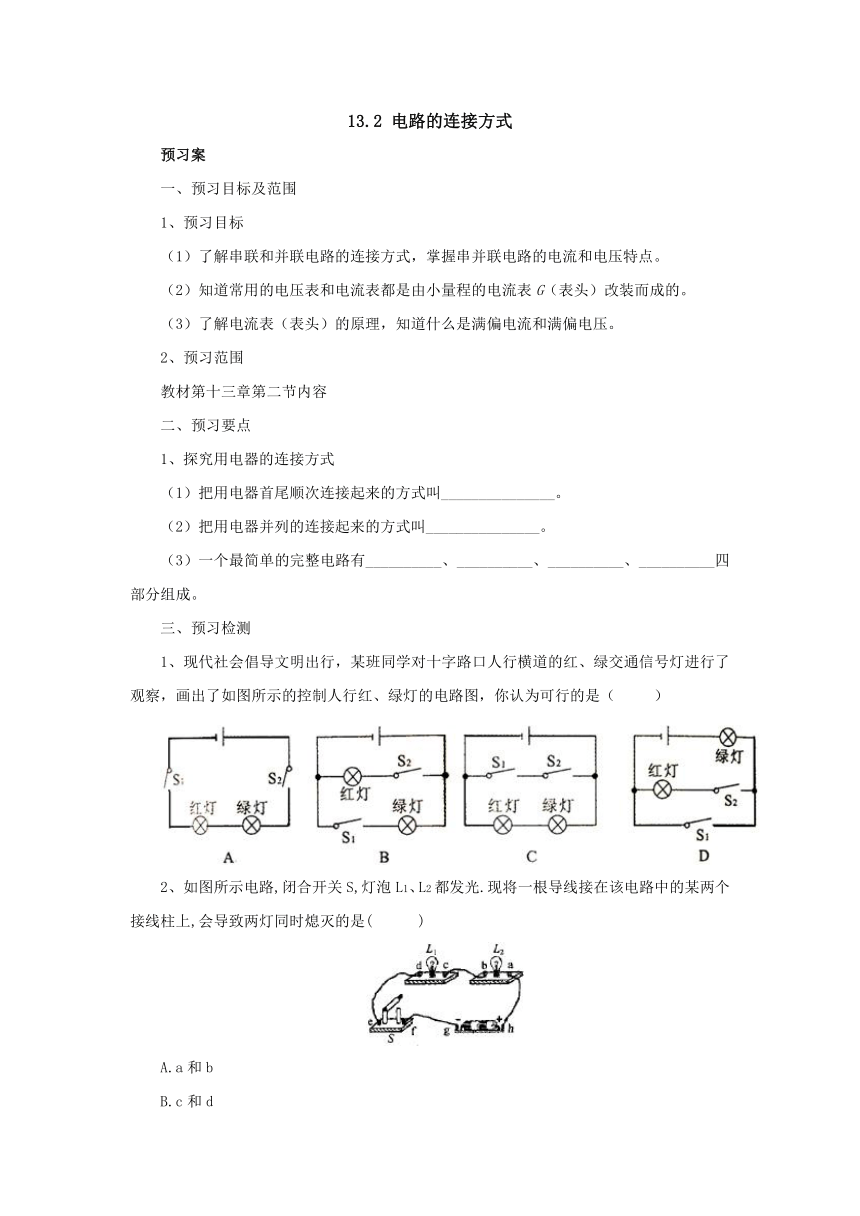

1、现代社会倡导文明出行，某班同学对十字路口人行横道的红、绿交通信号灯进行了观察，画出了如图所示的控制人行红、绿灯的电路图，你认为可行的是（ ）
如图所示电路,闭合开关S,灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上,会导致两灯同时熄灭的是( )
A.a和b
B.c和d
C.e和f
D.g和h

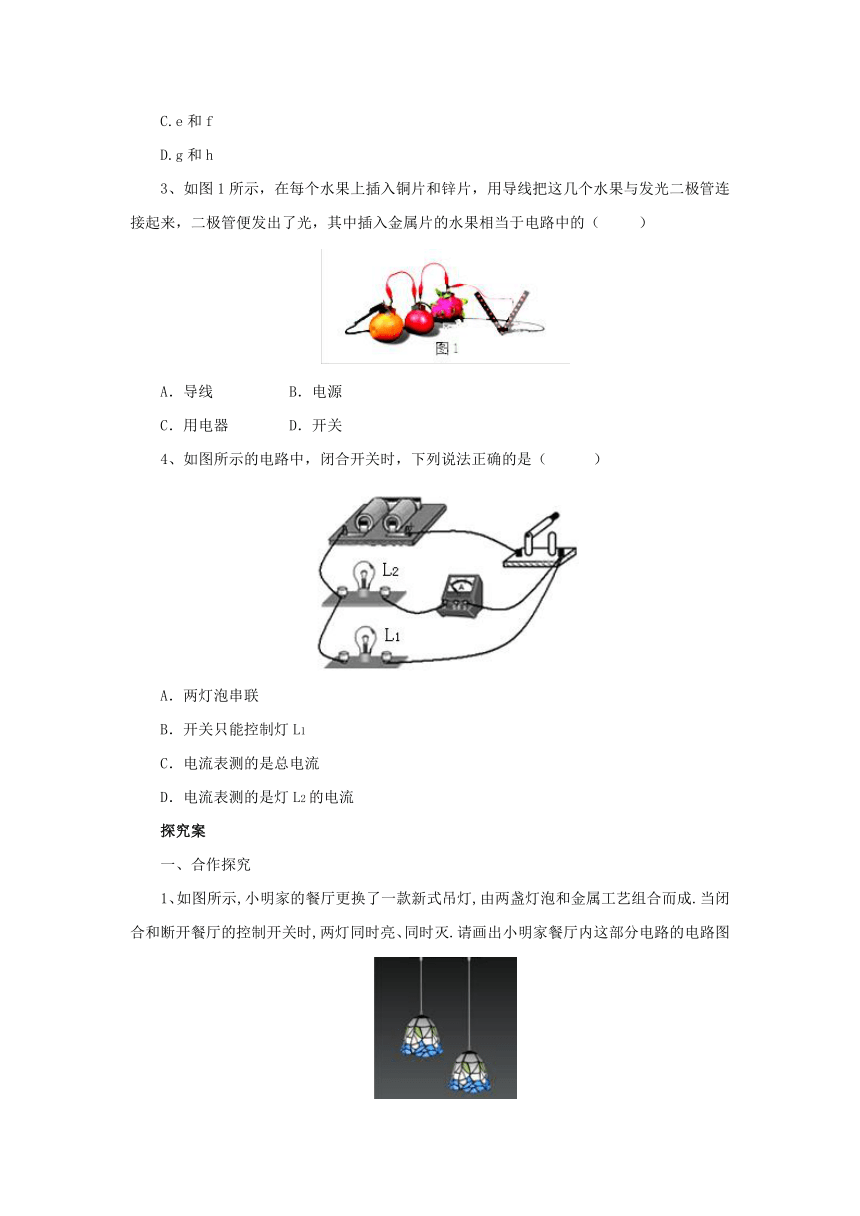

3、如图1所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A．导线 B．电源
C．用电器 D．开关
4、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．两灯泡串联
B．开关只能控制灯L1
C．电流表测的是总电流
D．电流表测的是灯L2的电流
探究案
一、合作探究
1、如图所示,小明家的餐厅更换了一款新式吊灯,由两盏灯泡和金属工艺组合而成.当闭合和断开餐厅的控制开关时,两灯同时亮、同时灭.请画出小明家餐厅内这部分电路的电路图
根据标记的电流方向,把电池和开关的符号分别填进电路,使两盏灯都发光。
二、随堂检测
1、如图所示为某宾馆的房卡,进入房间后只有把房卡插入槽中,房间内的灯和插座才会有电.关于房卡和房间内用电器的连接,下列说法中错误的是( )
A.房卡相当于一个开关
B.房卡实际上是一个用电器
C.房卡插入槽内时一定是接在干路上
D.房间内的电灯和插座是并联的
小敏同学设计并制作了一个“盲人水杯”,其工作原理如图所示.杯中近杯口处A点是水位器的两个触点,当杯中的水位到达A位置时,水位器会自动发出音乐声,表示水已盛满.杯口处两个触点的作用相当于( )
A．导线
B．用电器
C．开关
D．电源
3、下列器件中，全部为用电器的是（ ）
A．电铃、干电池、白炽灯
B．日光灯、洗衣机、电视机
C．洗衣机、收音机、开关
D．插座、电线、空调器
4、如图所示，将电路和水路类比，有较多相似之处．在电路中，与如图所示的水轮机作用相似的是（　　）
A．用电器
B．电源
C．开关
D．导线
参考答案
预习案
B
D
B
D
探究案
B
C
B
A
