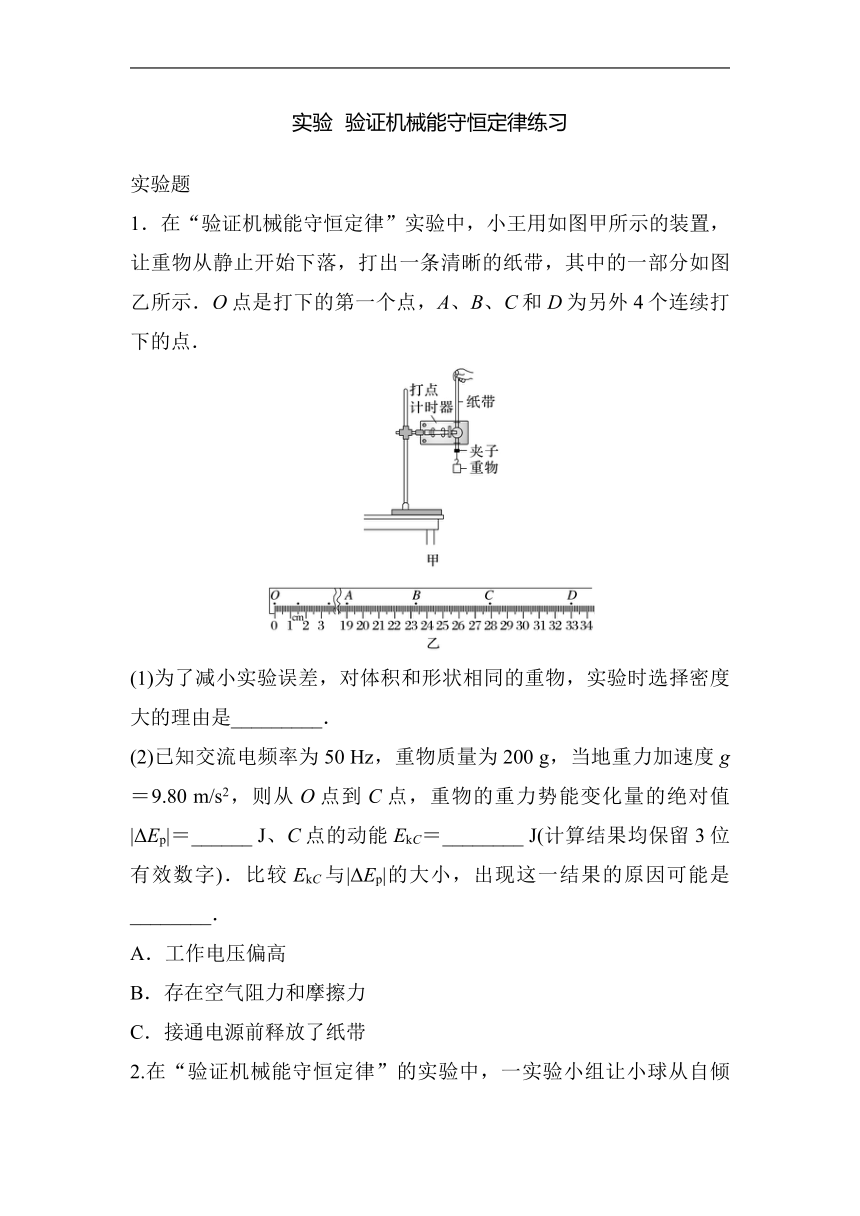

实验 验证机械能守恒定律练习
实验题
1．在“验证机械能守恒定律”实验中，小王用如图甲所示的装置，让重物从静止开始下落，打出一条清晰的纸带，其中的一部分如图乙所示．O点是打下的第一个点，A、B、C和D为另外4个连续打下的点．
(1)为了减小实验误差，对体积和形状相同的重物，实验时选择密度大的理由是_________．
(2)已知交流电频率为50 Hz，重物质量为200 g，当地重力加速度g＝9.80 m/s2，则从O点到C点，重物的重力势能变化量的绝对值|ΔEp|＝______ J、C点的动能EkC＝________ J(计算结果均保留3位有效数字)．比较EkC与|ΔEp|的大小，出现这一结果的原因可能是________．
A．工作电压偏高
B．存在空气阻力和摩擦力
C．接通电源前释放了纸带

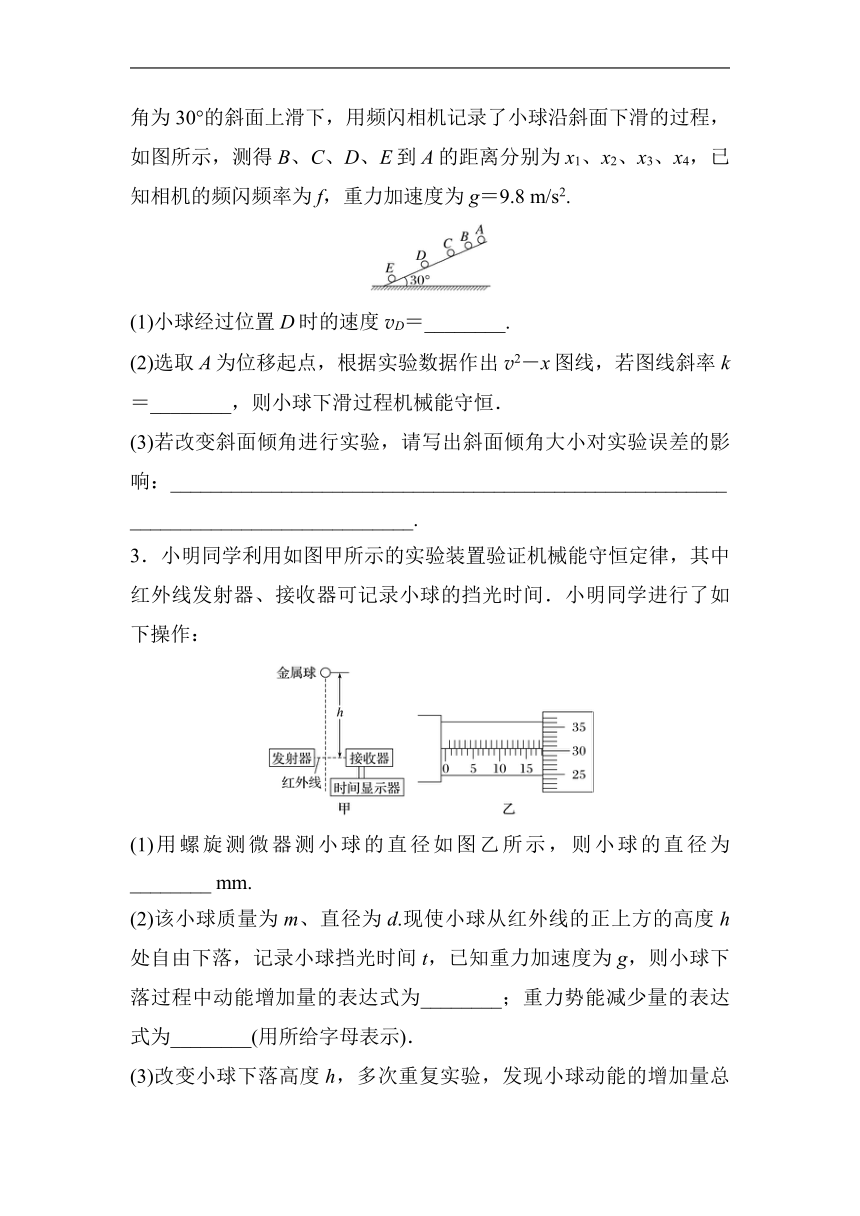

2.在“验证机械能守恒定律”的实验中，一实验小组让小球从自倾角为30°的斜面上滑下，用频闪相机记录了小球沿斜面下滑的过程，如图所示，测得B、C、D、E到A的距离分别为x1、x2、x3、x4，已知相机的频闪频率为f，重力加速度为g＝9.8 m/s2.
(1)小球经过位置D时的速度vD＝________.
(2)选取A为位移起点，根据实验数据作出v2－x图线，若图线斜率k＝________，则小球下滑过程机械能守恒．
(3)若改变斜面倾角进行实验，请写出斜面倾角大小对实验误差的影响：_______________________________________________________
____________________________.
3．小明同学利用如图甲所示的实验装置验证机械能守恒定律，其中红外线发射器、接收器可记录小球的挡光时间．小明同学进行了如下操作：
(1)用螺旋测微器测小球的直径如图乙所示，则小球的直径为________ mm.
(2)该小球质量为m、直径为d.现使小球从红外线的正上方的高度h处自由下落，记录小球挡光时间t，已知重力加速度为g，则小球下落过程中动能增加量的表达式为________；重力势能减少量的表达式为________(用所给字母表示)．
(3)改变小球下落高度h，多次重复实验，发现小球动能的增加量总是小于重力势能的减少量，你认为可能的原因是________________
______________________________(至少写出一条)．
4．某同学利用如图甲所示的装置“验证机械能守恒定律”，其中是四分之一圆弧轨道，O点为圆心，半径为L，圆弧的最低点A与水平面之间的高度为H.实验时将一可看作质点的小球从圆弧上某点由静止释放，量出此时小球与圆心连线偏离竖直方向的角度θ.当小球滑到圆弧最低点A时将水平抛出，用刻度尺测出小球平抛的水平距离s.忽略所有摩擦及阻力，当地重力加速度为g，试分析下列问题：
(1)小球在A点时的水平速度为v＝________(用题给字母表示)．
(2)保持其他条件不变，只改变θ角，得到不同的s值，以s2为纵坐标，以cos θ为横坐标作图，如图乙中的图线a所示．另一同学重复此实验，得到的s2－cos θ图线如图乙中的图线b所示，两图线不重合的原因可能是________．
A．两同学选择的小球质量不同
B．圆弧轨道的半径L不同
C．圆弧的最低点A与水平面之间的高度H不同

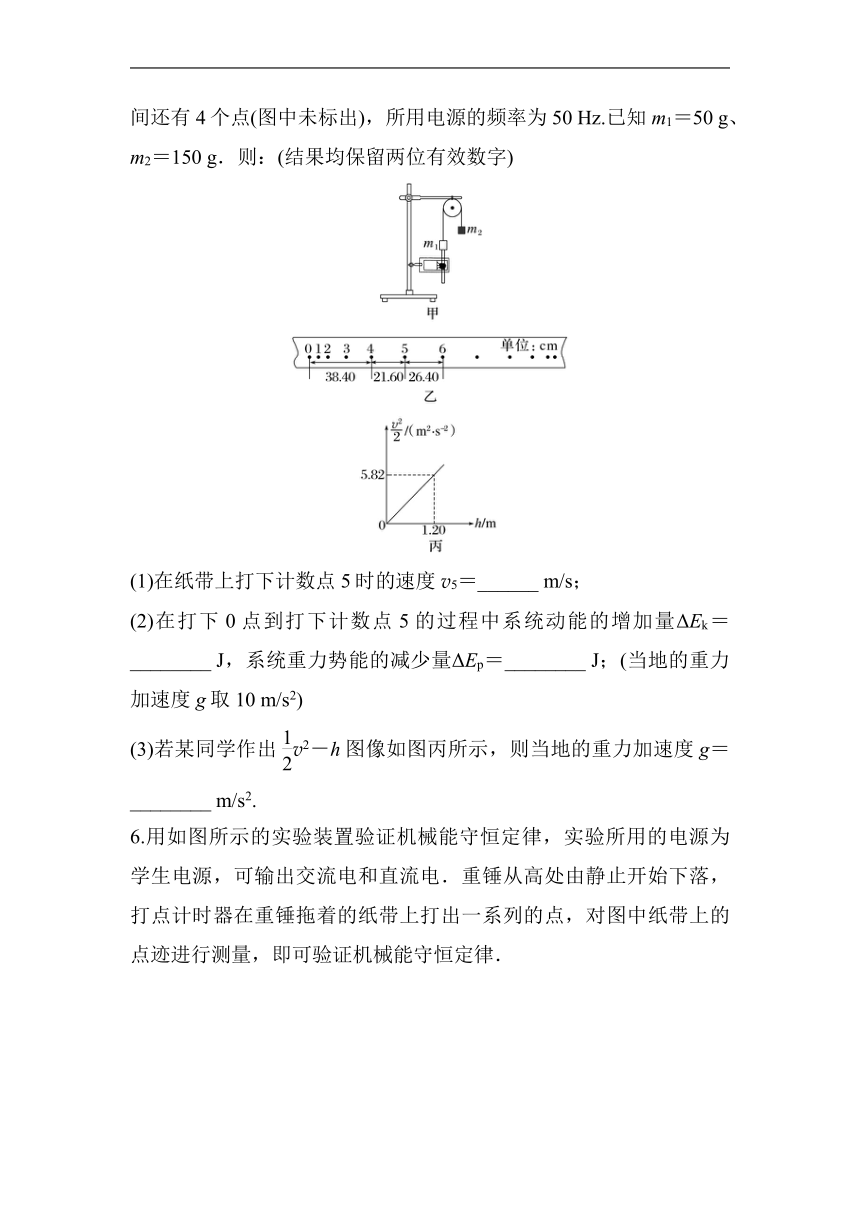

5．用如图甲所示的实验装置验证m1、m2组成的系统机械能守恒．m2从高处由静止开始下落，m1上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律．图乙给出的是实验中获取的一条纸带，0是打下的第一个点，每相邻两计数点间还有4个点(图中未标出)，所用电源的频率为50 Hz.已知m1＝50 g、m2＝150 g．则：(结果均保留两位有效数字)
(1)在纸带上打下计数点5时的速度v5＝______ m/s；
(2)在打下0点到打下计数点5的过程中系统动能的增加量ΔEk＝________ J，系统重力势能的减少量ΔEp＝________ J；(当地的重力加速度g取10 m/s2)
(3)若某同学作出v2－h图像如图丙所示，则当地的重力加速度g＝________ m/s2.

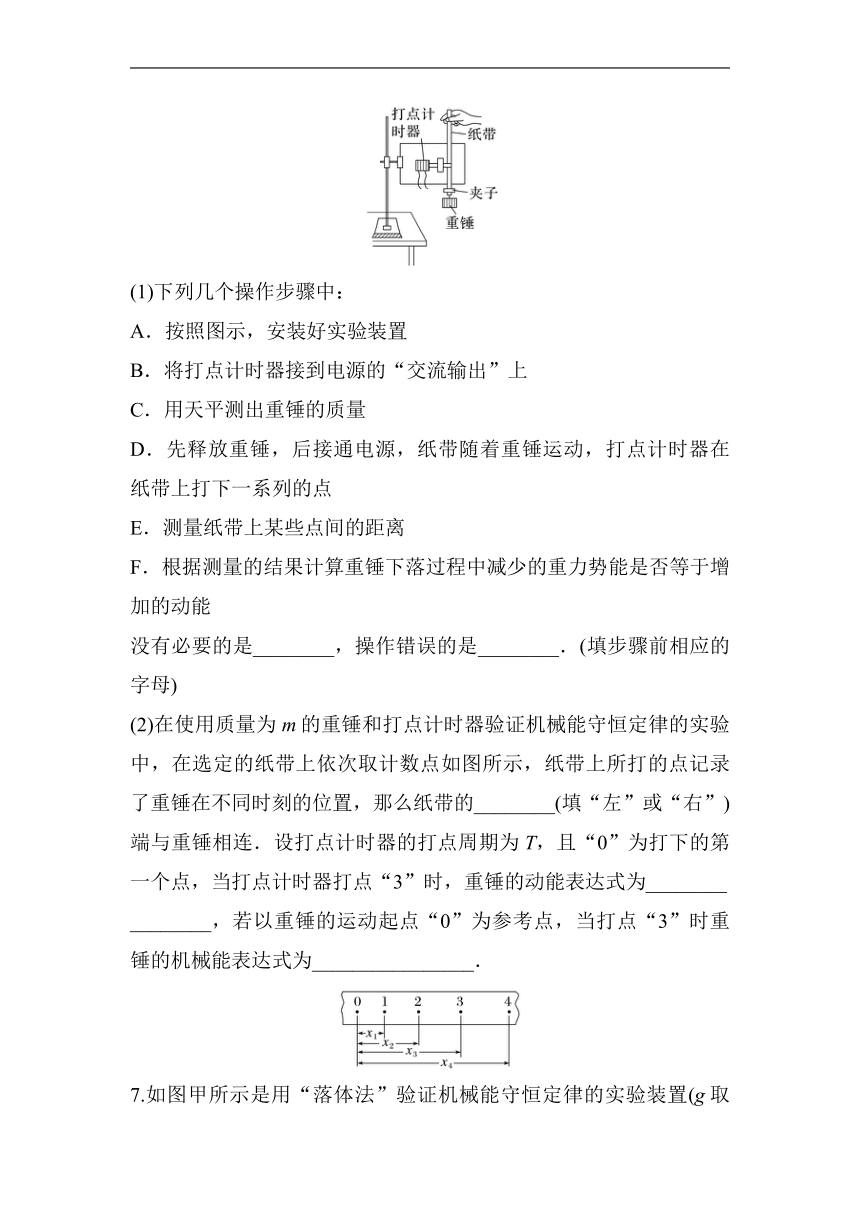

6.用如图所示的实验装置验证机械能守恒定律，实验所用的电源为学生电源，可输出交流电和直流电．重锤从高处由静止开始下落，打点计时器在重锤拖着的纸带上打出一系列的点，对图中纸带上的点迹进行测量，即可验证机械能守恒定律．
(1)下列几个操作步骤中：
A．按照图示，安装好实验装置
B．将打点计时器接到电源的“交流输出”上
C．用天平测出重锤的质量
D．先释放重锤，后接通电源，纸带随着重锤运动，打点计时器在纸带上打下一系列的点
E．测量纸带上某些点间的距离
F．根据测量的结果计算重锤下落过程中减少的重力势能是否等于增加的动能
没有必要的是________，操作错误的是________．(填步骤前相应的字母)
(2)在使用质量为m的重锤和打点计时器验证机械能守恒定律的实验中，在选定的纸带上依次取计数点如图所示，纸带上所打的点记录了重锤在不同时刻的位置，那么纸带的________(填“左”或“右”)端与重锤相连．设打点计时器的打点周期为T，且“0”为打下的第一个点，当打点计时器打点“3”时，重锤的动能表达式为________
________，若以重锤的运动起点“0”为参考点，当打点“3”时重锤的机械能表达式为________________．
7.如图甲所示是用“落体法”验证机械能守恒定律的实验装置(g取9.80 m/s2)．
(1)选出一条清晰的纸带如图乙所示，其中O点为打点计时器打下的第一个点，A、B、C为三个计数点，打点计时器通以频率为50 Hz的交变电流．用分度值为1 mm的刻度尺测得OA＝12.41 cm，OB＝18.90 cm，OC＝27.06 cm，在计数点A和B、B和C之间还各有一个点，重锤的质量为1.00 kg.根据以上数据算出：当打点计时器打到B点时重锤的重力势能比开始下落时减少了________ J，此时重锤的速度vB＝________ m/s，此时重锤的动能比开始下落时增加了________ J．(结果均保留三位有效数字)
(2)利用实验时打出的纸带，测量出各计数点到打点计时器打下的第一个点的距离h，算出各计数点对应的速度v，然后以h为横轴、以v2为纵轴作出如图丙所示的图线，图线的斜率近似等于____．
A．19.6 B．9.80 C．4.90
图线未过原点O的原因是___________________________________
_______________________________________________________________________________________.
8.某物理小组对轻弹簧的弹性势能进行探究，实验装置如图(a)所示：轻弹簧放置在光滑水平桌面上，弹簧左端固定，右端与一物块接触而不连接，纸带穿过打点计时器并与物块连接．向左推物块使弹簧压缩一段距离，由静止释放物块，通过测量和计算，可求得弹簧被压缩后的弹性势能．
(1)实验中涉及下列操作步骤：
①把纸带向左拉直
②松手释放物块
③接通打点计时器电源
④向左推物块使弹簧压缩，并测量弹簧压缩量
上述步骤正确的操作顺序是________(填入代表步骤的序号)．
(2)图(b)中M和L纸带是分别把弹簧压缩到不同位置后所得到的实际打点结果．打点计时器所用交流电的频率为50 Hz.由M纸带所给的数据，可求出在该纸带对应的实验中物块脱离弹簧时的速度为________m/s.比较两纸带可知，________(填“M”或“L”)纸带对应的实验中弹簧被压缩后的弹性势能大．
9.为了验证物体沿光滑斜面下滑的过程中机械能守恒，某学习小组用如图所示的气垫导轨装置(包括导轨、气源、光电门、滑块、遮光条、数字毫秒计)进行实验．此外可使用的实验器材还有：天平、游标卡尺、刻度尺．
(1)某同学设计了如下的实验步骤，其中不必要的步骤是________．
①在导轨上选择两个适当的位置A、B安装光电门Ⅰ、Ⅱ，并连接数字毫秒计；
②用天平测量滑块和遮光条的总质量m；
③用游标卡尺测量遮光条的宽度d；
④通过导轨上的标尺测出A、B之间的距离l；
⑤调整好气垫导轨的倾斜状态；
⑥将滑块从光电门Ⅰ左侧某处，由静止开始释放，从数字毫秒计读出滑块通过光电门Ⅰ、Ⅱ的时间Δt1、Δt2；
⑦用刻度尺分别测量A、B点到水平桌面的高度h1、h2；
⑧改变气垫导轨倾斜程度，重复步骤⑤⑥⑦，完成多次测量．
(2)用游标卡尺测量遮光条的宽度d时，游标卡尺的示数如图所示，则d＝________ mm；某次实验中，测得Δt1＝11.60 ms，则滑块通过光电门Ⅰ的瞬时速度v1＝________ m/s(保留3位有效数字)；
(3)在误差允许范围内，若h1－h2＝________(用上述必要的实验步骤直接测量的物理量符号表示，已知重力加速度为g)，则认为滑块下滑过程中机械能守恒；
(4)写出两点产生误差的主要原因：___________________________
_______________________________________________________________________________________.
10.某同学用如图甲所示的装置验证机械能守恒定律．一根细线系住钢球，悬挂在铁架台上，钢球静止于A点．光电门固定在A的正下方，在钢球底部竖直地粘住一片宽度为d的遮光条．将钢球拉至不同位置由静止释放，遮光条经过光电门的挡光时间t可由计时器测出，取v＝作为钢球经过A点时的速度．记录钢球每次下落的高度h和计时器示数t，计算并比较钢球在释放点和A点之间的势能变化大小ΔEp与动能变化大小ΔEk，就能验证机械能是否守恒．
(1)用ΔEp＝mgh计算钢球重力势能变化的大小，式中钢球下落高度h应测量释放时的钢球球心到________之间的竖直距离．
A．钢球在A点时的顶端
B．钢球在A点时的球心
C．钢球在A点时的底端
(2)用ΔEk＝mv2计算钢球动能变化的大小，用刻度尺测量遮光条宽度，示数如图乙所示，其读数为________cm.某次测量中，计时器的示数为0.010 0 s，则钢球的速度为v＝________m/s.
(3)下表为该同学的实验结果：
ΔEp(×10－2 J) 4.892 9.786 14.69 19.59 29.38
ΔEk(×10－2 J) 5.04 10.1 15.1 20.0 29.8
他发现表中的ΔEp与ΔEk之间存在差异，认为这是由于空气阻力造成的．你是否同意他的观点？请说明理由．
________________________________________________________________________________________________________________________________________________.
(4)请你提出一条减小上述差异的改进建议．
________________________________________________________________________________________________________________________________________________.
答案　
1． (1)阻力与重力之比更小(或其他合理解释)
(2)0.547　0.588　C
2. (1)　
(2)9.8　
(3)斜面倾角越大，误差越小
3． (1)18.305　
(2)m()2　mgh　
(3)阻力做负功
4． (1)s　
(2)BC
5． (1)2.4　
(2)0.58　0.60　
(3)9.7
6. (1)C　D　
(2)左　Ek＝　E＝－mgx3＋
7. (1)1.85　1.83　1.67　
(2)B　先释放了纸带，再接通了打点计时器的电源
8. (1)④①③②　
(2)1.29　M
9. (1)②④　
(2)5.00　0.431　
(3)　
(4)滑块在下滑过程中受到空气阻力作用，产生误差；遮光条宽度不够窄，测量速度不准确，产生误差
10. (1)B　
(2)1.50　1.50　
(3)不同意　因为空气阻力会造成ΔEk小于ΔEp，但表中ΔEk大于ΔEp.
(4)分别测出光电门和球心到悬点的长度L和l，计算ΔEk时，将v折算成钢球的速度v′＝v.
