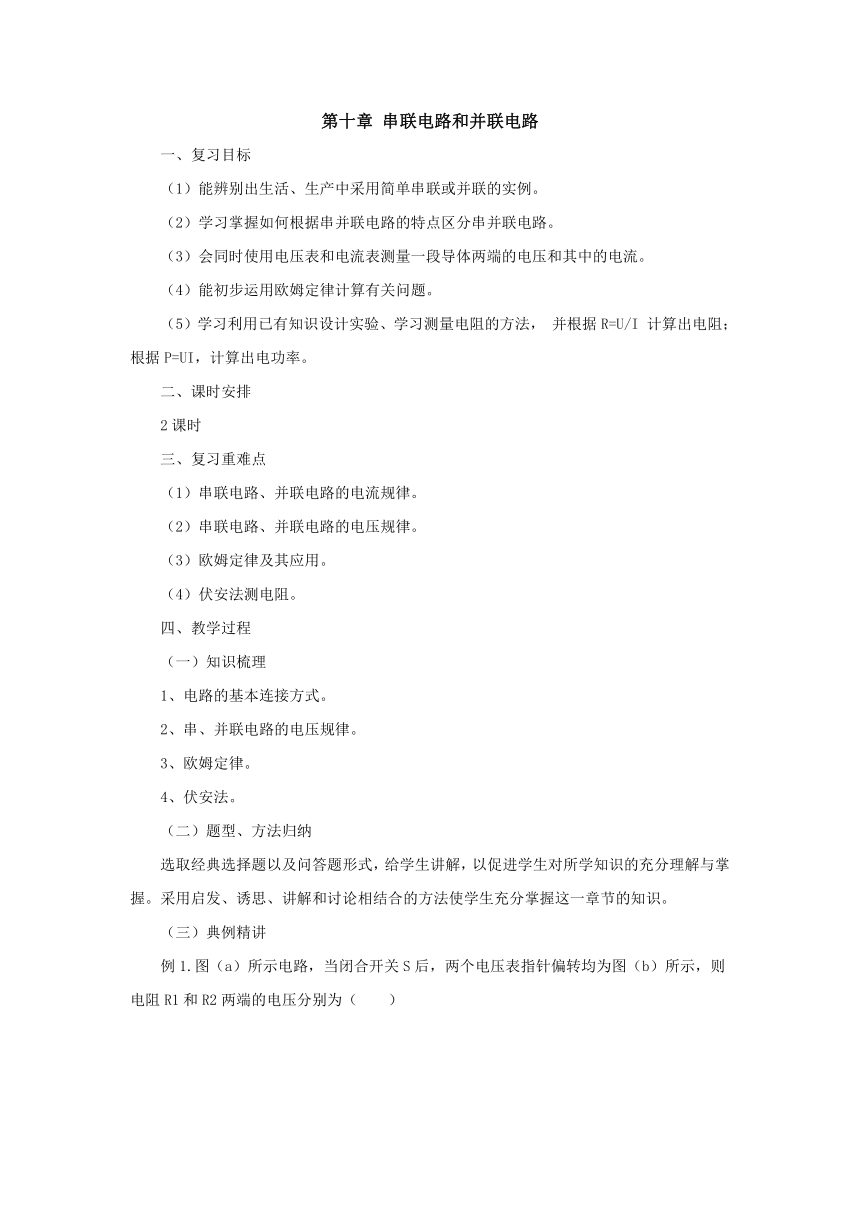

第十章 串联电路和并联电路
一、复习目标
（1）能辨别出生活、生产中采用简单串联或并联的实例。
（2）学习掌握如何根据串并联电路的特点区分串并联电路。
（3）会同时使用电压表和电流表测量一段导体两端的电压和其中的电流。
（4）能初步运用欧姆定律计算有关问题。
（5）学习利用已有知识设计实验、学习测量电阻的方法， 并根据R=U/I 计算出电阻；根据P=UI，计算出电功率。
二、课时安排
2课时
三、复习重难点
（1）串联电路、并联电路的电流规律。
（2）串联电路、并联电路的电压规律。
（3）欧姆定律及其应用。
（4）伏安法测电阻。
四、教学过程
（一）知识梳理
1、电路的基本连接方式。
2、串、并联电路的电压规律。
3、欧姆定律。
4、伏安法。
（二）题型、方法归纳
选取经典选择题以及问答题形式，给学生讲解，以促进学生对所学知识的充分理解与掌握。采用启发、诱思、讲解和讨论相结合的方法使学生充分掌握这一章节的知识。
（三）典例精讲

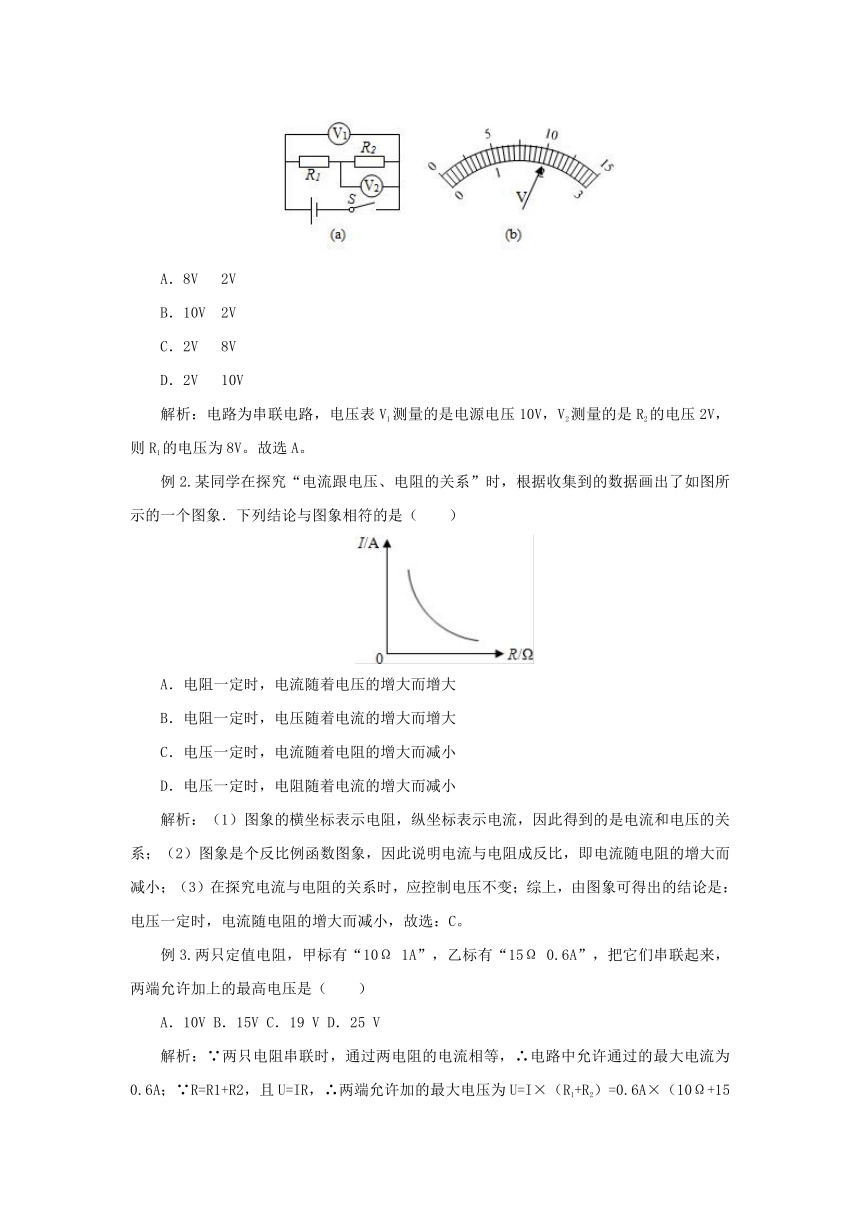

例1.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V 2V
B．10V 2V
C．2V 8V
D．2V 10V
解析：电路为串联电路，电压表V1测量的是电源电压10V，V2测量的是R2的电压2V，则R1的电压为8V。故选A。
例2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（　　）
A．电阻一定时，电流随着电压的增大而增大
B．电阻一定时，电压随着电流的增大而增大
C．电压一定时，电流随着电阻的增大而减小
D．电压一定时，电阻随着电流的增大而减小
解析：（1）图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电压的关系；（2）图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；（3）在探究电流与电阻的关系时，应控制电压不变；综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小，故选：C。
例3.两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联起来，两端允许加上的最高电压是（　　）
A．10V B．15V C．19 V D．25 V
解析：∵两只电阻串联时，通过两电阻的电流相等，∴电路中允许通过的最大电流为0.6A；∵R=R1+R2，且U=IR，∴两端允许加的最大电压为U=I×（R1+R2）=0.6A×（10Ω+15Ω）=15V，故选：B。
（四）归纳小结
1.电路的基本连接方式
（1）串联电路
①定义：把用电器逐个顺次连接起来的电路叫做串联电路
②特点：a．电流路径只有一条，无干路和支路之分；
b．用电器之间相互影响；
c．开关在任何位置的作用一样．
并联电路
①定义：把用电器并列的连接的电路，称为并联电路．
②特点：a．电流路径有两条或两条以上，有干路和支路之分；
b．各支路上用电器之间互不影响；
c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．
混联电路
定义：电路中既有串联部分又有并联部分的电路称为混联电路．
2.串、并联电路的电压规律
并联电路中各支路两端的电压相等，等于总电压．
数学表达式：U=U1=U2
串联电路中总电压等于各部分电路电压之和。
数学表达式：U=U1+U2
3.欧姆定律
（1）内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比．
（2）公式：I=
（3）单位：电流I的单位是安培A；电压U的单位是伏特V；电阻R的单位是欧姆Ω．
（4）理解：
①当导体的电阻一定时，导体中的电流与导体两端的电压成正比；当导体两端的电压一定时，导体中的电流与导体的电阻成反比．
②在使用公式及其导出式时，要注意同一段导体、同一时刻．
③初中阶段所描述的欧姆定律仅适用于纯电阻电路中，即电能完全转化成内能或光能．
4.伏安法
利用电压表测量电压，电流表测量电流：
根据R=，可以计算出电阻；根据P=UI，可以计算出电功率．
伏安法测电阻和测电功率的电路图：
五、板书设计
1、电路的基本连接方式。
2、串、并联电路的电压规律。
3、欧姆定律。
4、伏安法。
六、作业布置
完成单元检测
七、教学反思
借助多媒体形式，使同学们能直观感受本章重点内容，以促进学生对所学知识的充分理解与掌握。采用启发、诱思、讲解和讨论相结合的方法使学生充分掌握这一章节的知识。进行多种题型的训练，使同学们能灵活运用本章重点内容。
