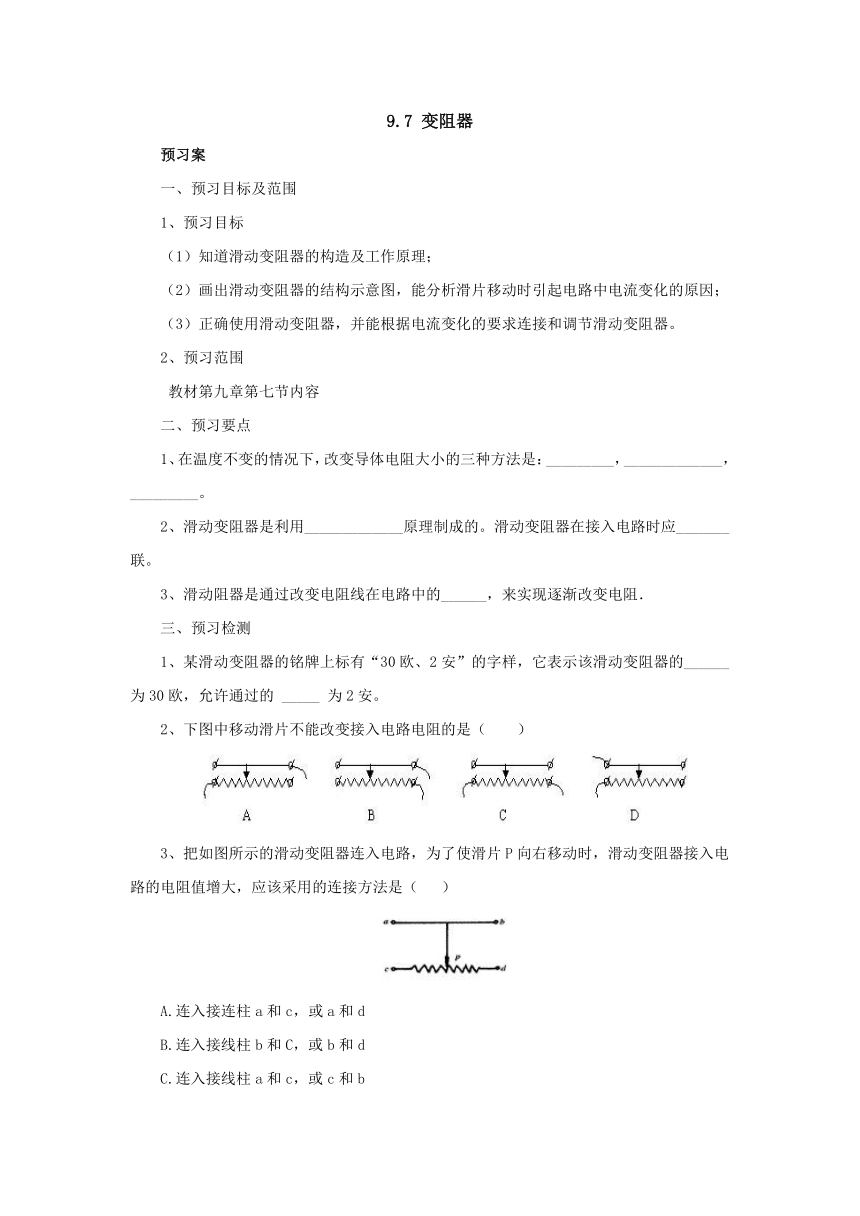

9.7 变阻器
预习案
一、预习目标及范围
1、预习目标
（1）知道滑动变阻器的构造及工作原理；
（2）画出滑动变阻器的结构示意图，能分析滑片移动时引起电路中电流变化的原因；
（3）正确使用滑动变阻器，并能根据电流变化的要求连接和调节滑动变阻器。
2、预习范围
教材第九章第七节内容
二、预习要点
1、在温度不变的情况下，改变导体电阻大小的三种方法是：_________，_____________， _________。
2、滑动变阻器是利用_____________原理制成的。滑动变阻器在接入电路时应_______联。
3、滑动阻器是通过改变电阻线在电路中的______，来实现逐渐改变电阻．
三、预习检测
1、某滑动变阻器的铭牌上标有“30欧、2安”的字样，它表示该滑动变阻器的______为30欧，允许通过的 _____ 为2安。
2、下图中移动滑片不能改变接入电路电阻的是（ ）
3、把如图所示的滑动变阻器连入电路，为了使滑片P向右移动时，滑动变阻器接入电路的电阻值增大，应该采用的连接方法是（ ）
A.连入接连柱a和c，或a和d
B.连入接线柱b和C，或b和d
C.连入接线柱a和c，或c和b
D.连入接线柱a和d，或b和d
4、滑动变阻器是通过改变什么来改变电阻的(　　)
A．电阻线的长度
B．电阻线的材料
C．电阻线的横截面积
D．连入电路中的电阻线的长度
探究案
一、合作探究
1、滑动变阻器的原理和作用
原理：靠改变连入电路中电阻线的长度来改变电阻的。
作用：通过逐渐改变电路中的电阻线的长度，从而逐渐改变电路中的电阻，起到改变电流的作用。
2、滑动变阻器的构造、结构示意图和符号
构造：（见课本78页，同学们可以试着叙述）
结构示意图：，符号：
3、滑动变阻器的使用方法
(1)滑动变阻器要串联在电路中；
(2)接线柱要采用“一上一下”的接法；
(3)闭合开关前，滑片P应移到阻值最大位置。这样做的目的:保护电路
如果把C和D两个接线柱接入电路，或把A和B两个接线柱接入电路，改变滑动头的位置能起到改变电阻的作用吗？为什么？
4、如图所示，将滑动变阻器联入电路M、N间。
(1)要求滑片P向右移动时，电流表的读数变小，应如何接线？
(2)若将D、B分别与M、N连接，则滑片P向右移动时，电流表读数如何变化？灯泡亮度如何变化？
二、随堂检测
1、关于滑动变阻器的构造，下列说法中正确的是(　　)
A．瓷筒可以用胶木筒代替
B．接线柱应只有两根，有四根接线柱的不能起到改变电阻的作用
C．线圈可以用裸导线绕制，也可以用带绝缘漆皮的铜或铅线绕制
D．滑动变阻器的滑片与线圈接触的地方，绝缘漆不必刮去，以保证线圈导线间的绝缘
2、长度、粗细相同的铜线、铝线、铁线和镍铬合金线的电阻越来越大，则四种导线中最适合用来制作滑动变阻器电阻线的是 （ ）
铜线
铝线
C. 铁线
D. 镍铬合金线
3、如图所示，用滑动变阻器控制灯泡的亮度，若要求滑片P向C端滑动时，灯变亮，则变阻器连入电路中的正确接法（ ）
A．C接M、D接N
B. A接M、B接N
C．C接M、A接N
D. A接M、D接N
4．如图所示，画出的滑动变阻器四种接法中，变阻器滑片向左移动，使接入电路中的电阻变小是( )
5、如图所示是学生实验过程中常用的滑动变阻器。要改变其接入电路中的电阻大小，若一根导线接在C接线柱时，另一根导线应接在______接线柱上，按你的接法，实验前滑片P应移到______端(均用图中的字母表示)。
参考答案
预习案
最大阻值；最大电流
C
C
D
探究案
A
D
C
C
A（或B），B（或A）
