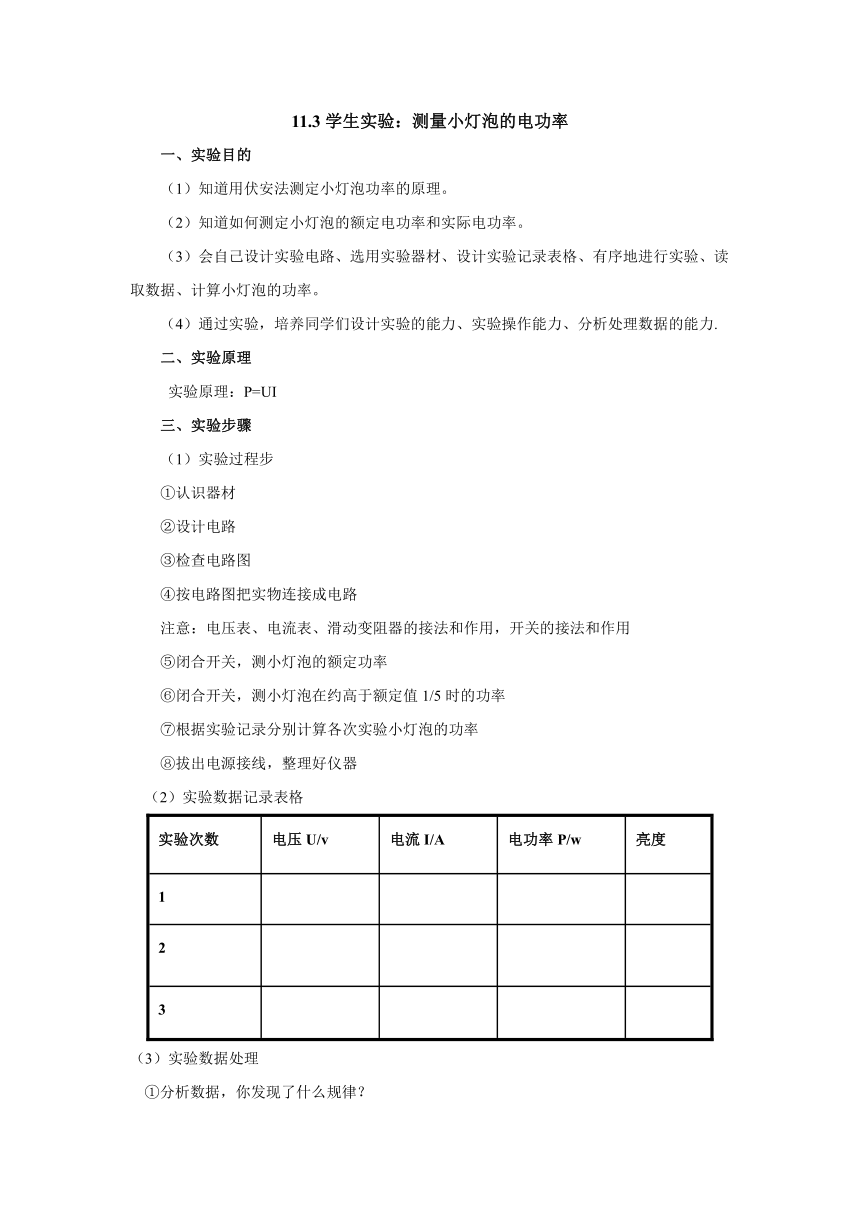

11.3学生实验：测量小灯泡的电功率
一、实验目的
（1）知道用伏安法测定小灯泡功率的原理。
（2）知道如何测定小灯泡的额定电功率和实际电功率。
（3）会自己设计实验电路、选用实验器材、设计实验记录表格、有序地进行实验、读取数据、计算小灯泡的功率。
（4）通过实验，培养同学们设计实验的能力、实验操作能力、分析处理数据的能力.
二、实验原理
实验原理：P=UI
三、实验步骤
（1）实验过程步
①认识器材
②设计电路
③检查电路图
④按电路图把实物连接成电路
注意：电压表、电流表、滑动变阻器的接法和作用，开关的接法和作用
⑤闭合开关，测小灯泡的额定功率
⑥闭合开关，测小灯泡在约高于额定值1/5时的功率
⑦根据实验记录分别计算各次实验小灯泡的功率
⑧拔出电源接线，整理好仪器
实验数据记录表格
实验次数 电压U/v 电流I/A 电功率P/w 亮度
1
2
3
（3）实验数据处理
①分析数据，你发现了什么规律？
②什么情况下额定功率等于实际功率？
③小灯泡在什么情况下正常发光；
什么情况下比正常情况下亮；
什么情况下小灯泡比正常情况下暗？
四、实验结论
①当U实＝U额，P实=P额，灯泡正常发光。
②当U实< U额，P实③当U实> U额，P实> P额，较正常发光亮。
④不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大.
⑤小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮 .
注意事项
①滑动变阻器应如何连接？闭合开关前，滑片要放在什么位置？
②电流表和电压表在电路中如何连接？“+、-”接线柱连接是否正确？量程选择是否适当？
③注意观察小灯泡在什么情况下正常发光，在什么情况下小灯泡比正常情况更亮，在什么情况下小灯泡比正常情况暗。需小心调节滑动变阻器，以免因实际电压超过额定电压，导致电压过大而烧毁灯泡。
