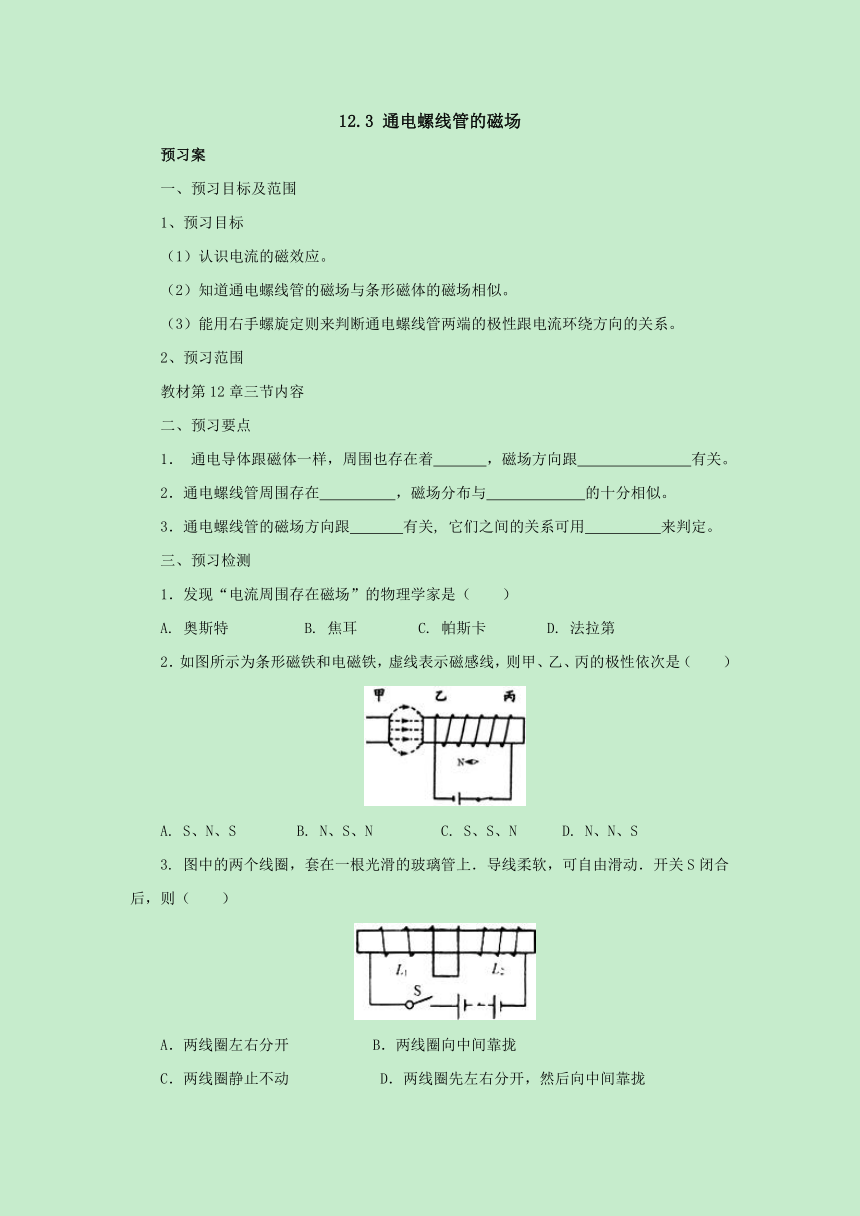

12.3 通电螺线管的磁场
预习案
一、预习目标及范围
1、预习目标
（1）认识电流的磁效应。
（2）知道通电螺线管的磁场与条形磁体的磁场相似。
（3）能用右手螺旋定则来判断通电螺线管两端的极性跟电流环绕方向的关系。
2、预习范围
教材第12章三节内容
二、预习要点
1． 通电导体跟磁体一样，周围也存在着 ，磁场方向跟 有关。
2．通电螺线管周围存在 ，磁场分布与 的十分相似。
3．通电螺线管的磁场方向跟 有关, 它们之间的关系可用 来判定。
三、预习检测
1．发现“电流周围存在磁场”的物理学家是（　　）
A. 奥斯特 B. 焦耳 C. 帕斯卡 D. 法拉第
2．如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙的极性依次是（　　）
A. S、N、S B. N、S、N C. S、S、N D. N、N、S
3. 图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（　　）
A．两线圈左右分开　 B．两线圈向中间靠拢
C．两线圈静止不动　 D．两线圈先左右分开，然后向中间靠拢

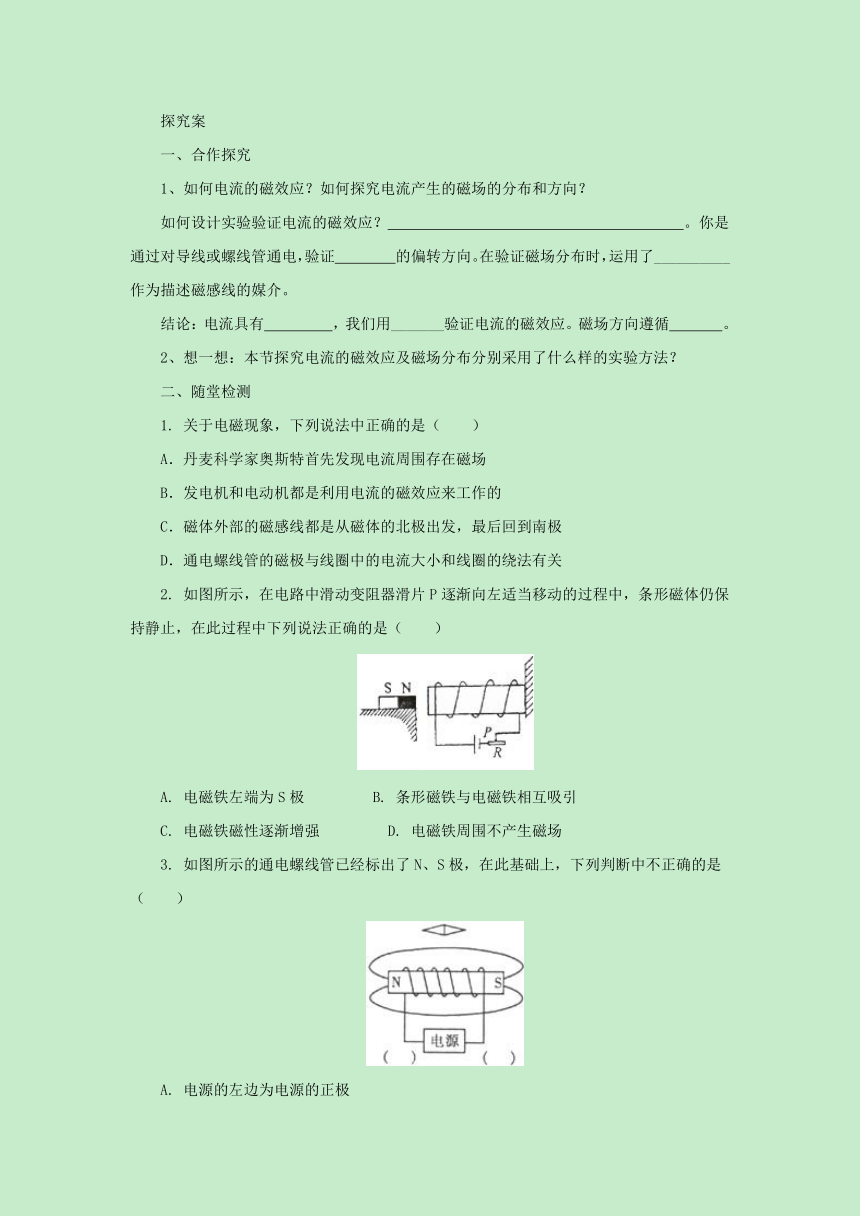

探究案
一、合作探究
1、如何电流的磁效应？如何探究电流产生的磁场的分布和方向？
如何设计实验验证电流的磁效应？ 。你是通过对导线或螺线管通电，验证 的偏转方向。在验证磁场分布时，运用了__________作为描述磁感线的媒介。
结论：电流具有 ，我们用_______验证电流的磁效应。磁场方向遵循 。
2、想一想：本节探究电流的磁效应及磁场分布分别采用了什么样的实验方法？
二、随堂检测
1. 关于电磁现象，下列说法中正确的是（　　）
A．丹麦科学家奥斯特首先发现电流周围存在磁场
B．发电机和电动机都是利用电流的磁效应来工作的
C．磁体外部的磁感线都是从磁体的北极出发，最后回到南极
D．通电螺线管的磁极与线圈中的电流大小和线圈的绕法有关
2. 如图所示，在电路中滑动变阻器滑片P逐渐向左适当移动的过程中，条形磁体仍保持静止，在此过程中下列说法正确的是（　　）
A. 电磁铁左端为S极 B. 条形磁铁与电磁铁相互吸引
C. 电磁铁磁性逐渐增强 D. 电磁铁周围不产生磁场
3. 如图所示的通电螺线管已经标出了N、S极，在此基础上，下列判断中不正确的是（　　）
A. 电源的左边为电源的正极
B. 小磁针的左边为小磁针的S极
C. 图中磁感线的方向是从左向右
D. 两根磁感线之外也存在有磁场
参考答案
预习案
A
B
A
探究案
AC
C
A
