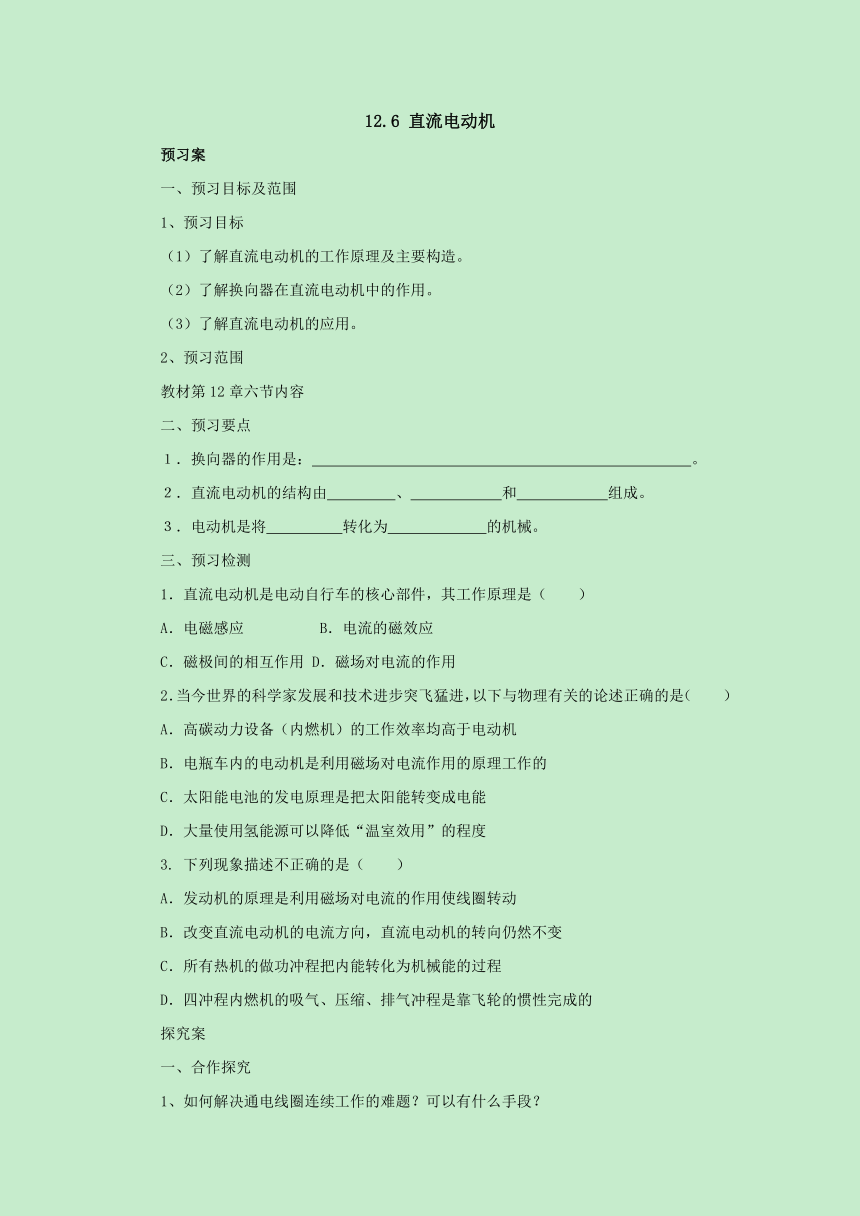

12.6 直流电动机
预习案
一、预习目标及范围
1、预习目标
（1）了解直流电动机的工作原理及主要构造。
（2）了解换向器在直流电动机中的作用。
（3）了解直流电动机的应用。
2、预习范围
教材第12章六节内容
二、预习要点
１．换向器的作用是： 。
２．直流电动机的结构由 、 和 组成。
３．电动机是将 转化为 的机械。
三、预习检测
1．直流电动机是电动自行车的核心部件，其工作原理是（　　）
A．电磁感应 B．电流的磁效应
C．磁极间的相互作用 D．磁场对电流的作用
2．当今世界的科学家发展和技术进步突飞猛进，以下与物理有关的论述正确的是（　　）
A．高碳动力设备（内燃机）的工作效率均高于电动机
B．电瓶车内的电动机是利用磁场对电流作用的原理工作的
C．太阳能电池的发电原理是把太阳能转变成电能
D．大量使用氢能源可以降低“温室效用”的程度
3. 下列现象描述不正确的是（　　）
A．发动机的原理是利用磁场对电流的作用使线圈转动
B．改变直流电动机的电流方向，直流电动机的转向仍然不变
C．所有热机的做功冲程把内能转化为机械能的过程
D．四冲程内燃机的吸气、压缩、排气冲程是靠飞轮的惯性完成的
探究案
一、合作探究
1、如何解决通电线圈连续工作的难题？可以有什么手段？
我们知道磁场对通电导线有 的作用，这种作用将使线圈维持在平衡位置。为了使线圈连续转动，我们可以通过 改变 或者 来解决。一般来说，改变 比较简单，做法是加入 。它的原理是在 中间引入绝缘体，在线圈转动时通过电刷改变电流方向。
结论：通过 ，可以使电动机连续转动。
2、想一想：电动机涉及什么样的能量转换方式？
二、随堂检测
1. 小明有一辆电动玩具车，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的．为了探究玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合．转动车轮，车上的指示灯能够发光．下列判断正确的是（　　）
A．玩具车中的电动机是根据电磁感应现象制成的
B．小明的探究可以确定玩具车中的电动机与指示灯一定是串联的
C．小明的探究可以确定玩具车中的电动机与指示灯一定是并联的
D．小明的探究不能确定玩具车中的电动机与指示灯的连接方式
2. 某机器的能量流向图如图所示，据此推测该机器可能是（　　）
A．热机 B．电动机 C．电热水器 D．发电机
3. 下列说法正确的是（　　）
A．电动机的原理是通电导线周围存在磁场
B．磁感线是一种实际存在的曲线，它总是从磁体北极出发回到南极
C．带正电的玻璃棒接触不带电的验电器使验电器箔片张开的过程中，电子从箔片转移到了玻璃棒上
D．电磁继电器实际上是一个由电磁铁控制的开关，可以实现远距离控制或自动控制
参考答案
预习案
D
BC
B
探究案
C
B
CD
