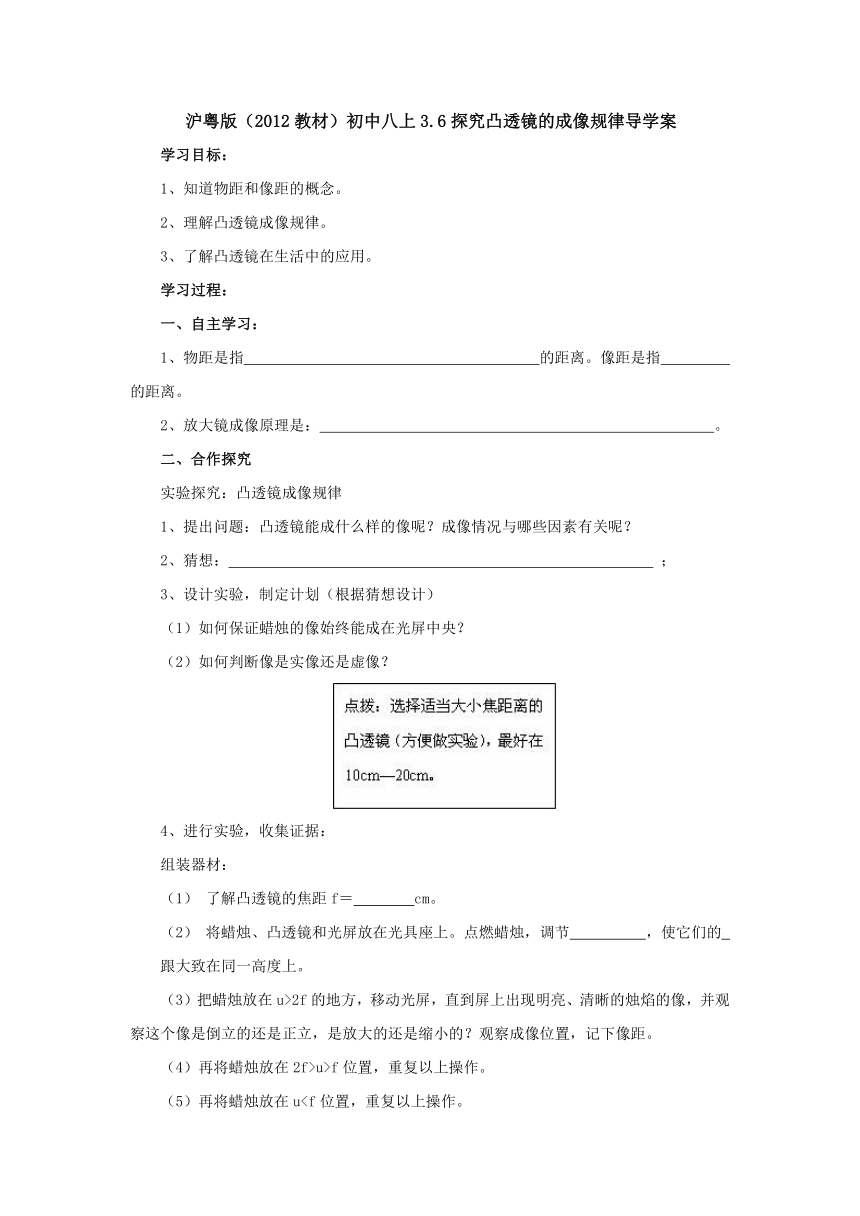

沪粤版（2012教材）初中八上3.6探究凸透镜的成像规律导学案
学习目标：
1、知道物距和像距的概念。
2、理解凸透镜成像规律。
3、了解凸透镜在生活中的应用。
学习过程：
一、自主学习：
1、物距是指 的距离。像距是指 的距离。
2、放大镜成像原理是： 。
二、合作探究
实验探究：凸透镜成像规律
1、提出问题：凸透镜能成什么样的像呢？成像情况与哪些因素有关呢？
2、猜想： ；
3、设计实验，制定计划（根据猜想设计）
（1）如何保证蜡烛的像始终能成在光屏中央？
（2）如何判断像是实像还是虚像？
4、进行实验，收集证据：
组装器材：
（1） 了解凸透镜的焦距f＝ cm。
（2） 将蜡烛、凸透镜和光屏放在光具座上。点燃蜡烛，调节 ，使它们的
跟大致在同一高度上。
（3）把蜡烛放在u>2f的地方，移动光屏，直到屏上出现明亮、清晰的烛焰的像，并观察这个像是倒立的还是正立，是放大的还是缩小的？观察成像位置，记下像距。
（4）再将蜡烛放在2f>u>f位置，重复以上操作。

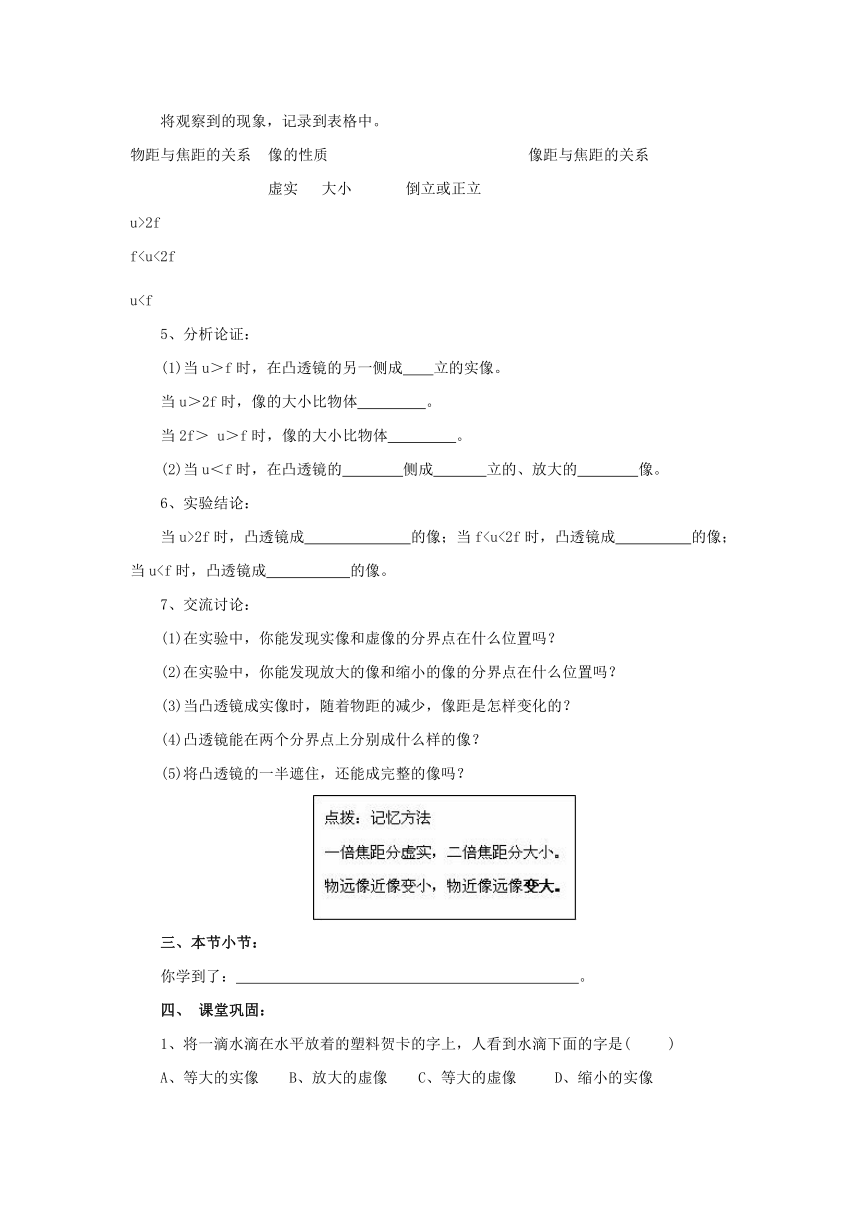

（5）再将蜡烛放在u将观察到的现象，记录到表格中。
物距与焦距的关系 像的性质 像距与焦距的关系
虚实 大小 倒立或正立
u>2f
fu5、分析论证：
(1)当u＞f时，在凸透镜的另一侧成 立的实像。
当u＞2f时，像的大小比物体 。
当2f＞ u＞f时，像的大小比物体 。
(2)当u＜f时，在凸透镜的 侧成 立的、放大的 像。
6、实验结论：
当u>2f时，凸透镜成 的像；当f7、交流讨论：
(1)在实验中，你能发现实像和虚像的分界点在什么位置吗？
(2)在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？
(3)当凸透镜成实像时，随着物距的减少，像距是怎样变化的？
(4)凸透镜能在两个分界点上分别成什么样的像？
(5)将凸透镜的一半遮住，还能成完整的像吗？
三、本节小节：
你学到了： 。
四、 课堂巩固：
1、将一滴水滴在水平放着的塑料贺卡的字上，人看到水滴下面的字是( )
A、等大的实像 B、放大的虚像 C、等大的虚像 D、缩小的实像
2、在“研究凸透镜成像”实验中
(1)实验所需的主要器材有光具座、 _____、_______、______。
(2)把凸透镜、光屏、蜡烛放在一条直线上，要调整________和________的高度，使它们的中心大致在______________。
(3)把烛焰放在距凸透镜2倍焦距以外，移动光屏时，眼睛要观察________，一直到光屏上出现______________为止，这时光屏上成的是________、________的实像。
(4)如果保持凸透镜位置不变，先后把烛焰放在图中a、b、c、d各点，分别调整光屏的位置，则烛焰放在_______点时，光屏上的像最小，放在_______点，光屏上的像距镜最远。
3、某同学用图甲所示的装置测出凸透镜的焦距, 并“探究凸透镜成像规律”, 当蜡烛、透镜、光屏位置如图乙时, 在光屏上可成清晰的像。下列说法正确的是( )
A. 凸透镜的焦距是30cm
B. 图乙中烛焰成的是倒立放大的像
C. 照相机成像特点与图乙中所成像的特点相同
D. 将蜡烛远离凸透镜, 保持凸透镜、光屏位置不变, 烛焰可在光屏上成清晰的像
4、下列光学仪器成缩小实像的是（ ）
A．照相机 B．平面镜 　 C．投影仪　 　 D．放大镜
5、将点燃的蜡烛放在一凸透镜前l. 5倍焦距的地方，当它向与它同侧的距离透镜3倍焦距的地方移动时，它所成的像（ ）
A．变大 B．变小 C．先变小后变大 D．与蜡烛之间的距离变小
6、物体从距离凸透镜12cm移到距凸透镜18cm的的过程中，调整光屏的位置、总能在光屏上得到倒立、放大的像，由此可知，此凸透镜的焦距可能是( )
A.6cm B.10cm C.16cm D.20cm
7、在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成烛焰的像，其原因可能是( )
A．蜡烛放在了凸透镜的2倍焦距以外 B．蜡烛放在了凸透镜的2倍焦距处
C．蜡烛放在了凸透镜的焦距以外 D．蜡烛放在了凸透镜的焦距以内
8、一个人照完一张半身像后，又想照一张同样大小的全身照，摄影师应使（ ）
A.照相机远离人，暗箱拉长 B.照相机远离人，暗箱缩短
C.照相机靠近人，暗箱拉长 D.照相机不动，只调大光圈
9、探究凸透镜成像规律
【设计实验与进行实验】
（1）实验器材：刻度尺、蜡烛、凸透镜、光屏；
（2）如图所示，从左到右分别放置蜡烛、凸透镜和光屏，
A.只需要将三者中心调至同一高度。B．需将三者中心调至同一高度井在同一直线上。其中说法 正确（填序号）。
正确调整后，不断改变蜡烛与凸透镜间的距离，并移动光屏进行实验，所获得的数据如下表：
实验序号 物体到凸透镜的距离/m 光屏上的像到凸透镜的距离/m
1 40 13.3
2 30 15
3 20 20
4 15 30
5 10 光屏上没有像
6 8 光屏上没有像
【分析与论证】
（1）当凸透镜成实像时，物距增大，像距 。
（2）如图所示，光屏应移至 区域才能找到清晰的像。
（3）观察火焰经凸透镜所成正立、放大的虚像，人眼应透过凸透镜向 观察（填“左”或“右”）。
4)在整理器材时．香香同学偶然在凸透镜上看到了身后景物正立、缩小的像．它的成像原因是光的 （填“直线传播”、“反射”或“折射”）。
