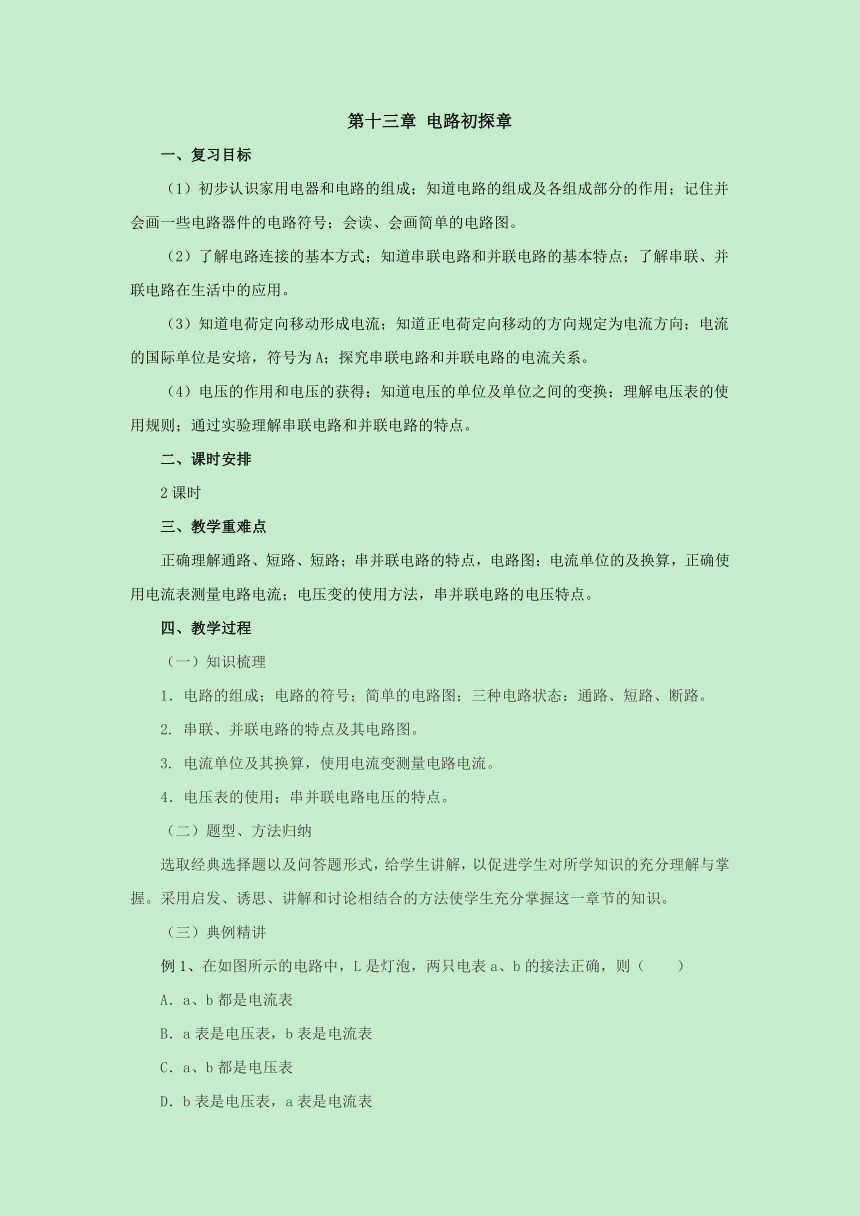

第十三章 电路初探章
一、复习目标
（1）初步认识家用电器和电路的组成；知道电路的组成及各组成部分的作用；记住并会画一些电路器件的电路符号；会读、会画简单的电路图。
（2）了解电路连接的基本方式；知道串联电路和并联电路的基本特点；了解串联、并联电路在生活中的应用。
（3）知道电荷定向移动形成电流；知道正电荷定向移动的方向规定为电流方向；电流的国际单位是安培，符号为A；探究串联电路和并联电路的电流关系。
（4）电压的作用和电压的获得；知道电压的单位及单位之间的变换；理解电压表的使用规则；通过实验理解串联电路和并联电路的特点。
二、课时安排
2课时
三、教学重难点
正确理解通路、短路、短路；串并联电路的特点，电路图；电流单位的及换算，正确使用电流表测量电路电流；电压变的使用方法，串并联电路的电压特点。
四、教学过程
（一）知识梳理
1．电路的组成；电路的符号；简单的电路图；三种电路状态：通路、短路、断路。
2. 串联、并联电路的特点及其电路图。
3. 电流单位及其换算，使用电流变测量电路电流。
4．电压表的使用；串并联电路电压的特点。
（二）题型、方法归纳
选取经典选择题以及问答题形式，给学生讲解，以促进学生对所学知识的充分理解与掌握。采用启发、诱思、讲解和讨论相结合的方法使学生充分掌握这一章节的知识。
（三）典例精讲
例1、在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则（　　）
A．a、b都是电流表
B．a表是电压表，b表是电流表
C．a、b都是电压表
D．b表是电压表，a表是电流表
【解析】（1）图中a处与电灯L串联在一起，根据电表的使用原则，该处为电流表；
（2）图中b处与电灯L并联，与电源串联在一起，根据电表使用规则，该处为电压表，故选D。
例2、小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（　　）
A．冰箱内的照明灯和压缩机串联
B．冰箱内的照明灯和压缩机并联，开关S在干路上
C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联
D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联
【解析】当冰箱门打开时，制冷电路关闭，同时使冰箱内的照明灯点亮；当冰箱门关闭时，制冷电路启动，同时冰箱内的照明灯熄灭．由此可知冰箱内照明和压缩机能独立工作，所以属于并联电路，并且冰箱门上的开关S与灯泡串联．
故选：C。
例3、如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（　　）
A．Ia=Id B．Ia＜Ib C．Ib＞Ic D．Ic=Id
【解析】由图可知：a、d在并联电路的干路上，b、c分别在两支路上，由并联电路中电流的特点知，干路中的电流等于各支路电流之和；所以，A选项的关系正确，B、D选项中的关系错误，虽两灯并联，两灯两端的电压相等，但由于灯泡的阻值不知，所以不能判断通过灯泡的电流大小；故C选项错误，故选A。
例4、在选择电压表的量程时，正确的是（　　）
A．尽可能选择大一些的量程
B．经试触后被测电压不超过小的量程时，尽可能选择小量程
C．尽管选用的量程不同，但对测量结果毫无影响
D．为使测量结果更精确，量程选得越小越好
【解析】A、在选择电压表的量程时，只要不超过量程，要选小一些的量程，目的是为了测量更准确，故A错误；B、在选择电压表的量程时，实际电路中一般采取试触的方法，试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量．故B正确；C、在不烧坏电压表的前提下，选择小量程读数更加精确，故C错误；D、尽量选择小量程要有前提，就是不烧坏电压表，故D错误，故选B。
（四）归纳小结
1、电源：（1）定义：能持续供电的装置；（2）能的转化：把其他形式的能转化为电能；（3）分类：直流电源、交流电源；（4）实物：最常用的直流电源是电池，有正负两极，分别用“+”“—”。当用直流电源对电器供电时，电流由电源的正极通过用电器流向负极电路元件的作用。电路的三种状态：通路：处处连通的电路。断路：断开的电路，也叫开路。短路：直接用导线把电源的正负极连接在一起或把某一用电器的两个接线柱连接在一起。电路图的画法：用规定的符号表示电路连接情况的图。
2、串联电路 定义：把用电器逐个顺次连接起来的电路叫做串联电路。特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响； c．开关在任何位置的作用一样。并联电路 定义：把用电器并列的连接的电路，称为并联电路。特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路。混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路。
3、电流形成：电荷的定向移动。方向：正电荷定向移动的方向。单位：国际单位是安培，简称安，符号是A，常用还有毫安（mA）和微安（μA）；换算关系是：1A=1000mA，1mA=1000μA。强度：每秒通过导体任一横截面的电荷量。电流表作用：测量电路中电流的大小。串并联电路电流特点 串联：处处相等； 并联：干路中的电流等于各之路电流之和。
4、电压（用符号U表示）；电压的单位：伏特（V）。电压表的使用：1.电压表要并联在被测电路的两端。2. 必须使电流从电压表的“+”接线柱流进，从“—”接线柱流出。3. 被测电压不要超过电压表的量程。串并联电压特点：1.串联电池的总电压等于各串联电池电压之和。2.串联电路两端的电压等于串联的各部分电路两端电压之和。3.并联电路中各并联支路的电压相等。
五、板书设计
1.电源、电路的三种状态。
2.串联和并联电路的定义和特点。
3.电流的定义、符号；电流表的使用和串并联电路的电流特点。
4.电压的概念；电压表的使用和串并联电路中电压的特点。
六、作业布置
完成单元检测
七、教学反思
借助多媒体形式，使同学们能直观感受本章重点内容，以促进学生对所学知识的充分理解与掌握。采用启发、诱思、讲解和讨论相结合的方法使学生充分掌握这一章节的知识。进行多种题型的训练，使同学们能灵活运用本章重点内容。
