项目二 “走进”公交IC卡收费系统
必修2 信息系统与社会 第一单元 走进“全新”信息社会
———初识信息系统

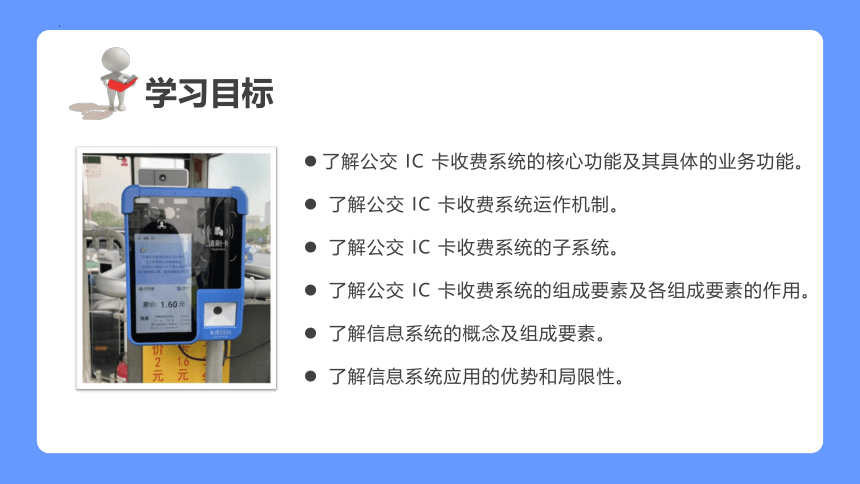

学习目标
了解公交 IC 卡收费系统的核心功能及其具体的业务功能。
了解公交 IC 卡收费系统运作机制。
了解公交 IC 卡收费系统的子系统。
了解公交 IC 卡收费系统的组成要素及各组成要素的作用。
了解信息系统的概念及组成要素。
了解信息系统应用的优势和局限性。

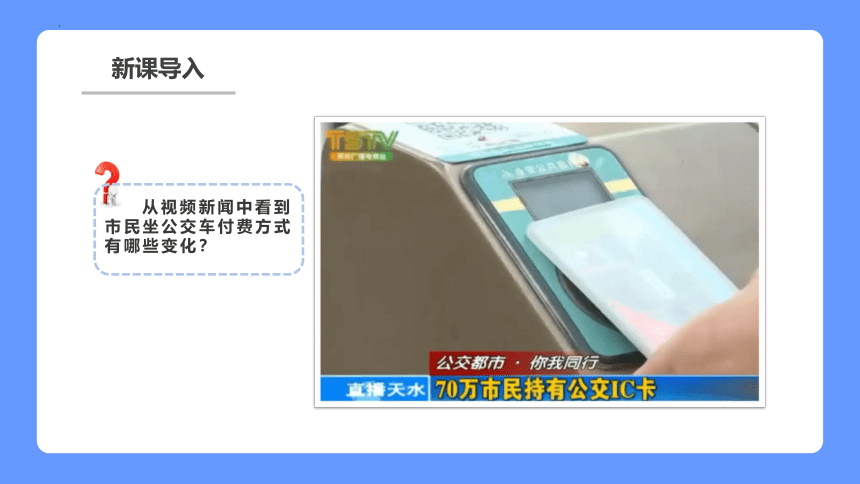

新课导入
从视频新闻中看到市民坐公交车付费方式有哪些变化？
一、分析公交IC卡收费系统的功能和整体结构

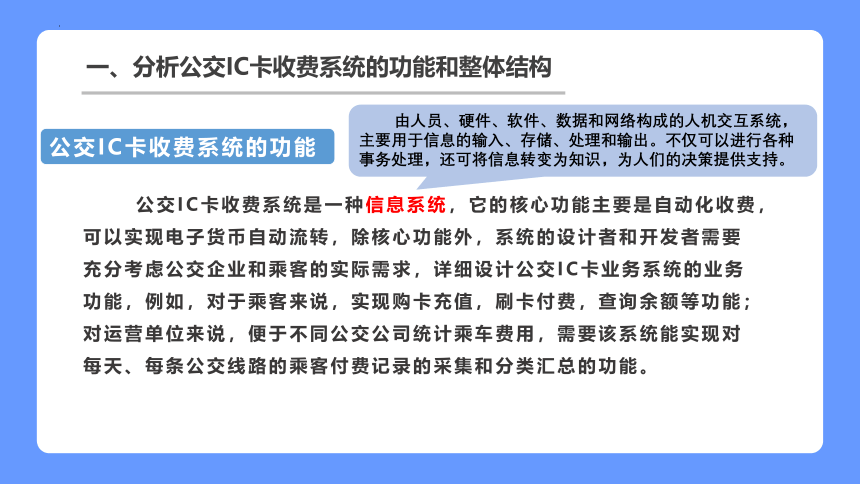

公交IC卡收费系统的功能
公交IC卡收费系统是一种信息系统，它的核心功能主要是自动化收费，可以实现电子货币自动流转，除核心功能外，系统的设计者和开发者需要充分考虑公交企业和乘客的实际需求，详细设计公交IC卡业务系统的业务功能，例如，对于乘客来说，实现购卡充值，刷卡付费，查询余额等功能；对运营单位来说，便于不同公交公司统计乘车费用，需要该系统能实现对每天、每条公交线路的乘客付费记录的采集和分类汇总的功能。
由人员、硬件、软件、数据和网络构成的人机交互系统，主要用于信息的输入、存储、处理和输出。不仅可以进行各种事务处理，还可将信息转变为知识，为人们的决策提供支持。
一、分析公交IC卡收费系统的功能和整体结构
公交IC卡收费系统的功能实现过程

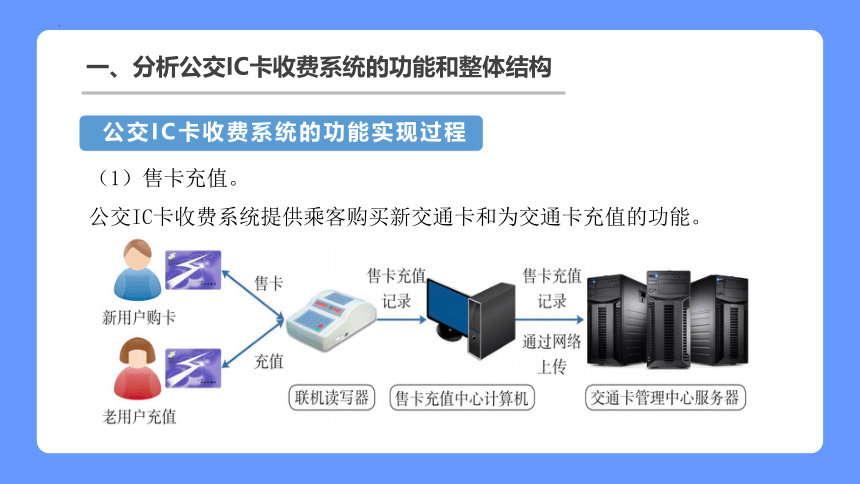

（1）售卡充值。
公交IC卡收费系统提供乘客购买新交通卡和为交通卡充值的功能。
一、分析公交IC卡收费系统的功能和整体结构
公交IC卡收费系统的功能实现过程

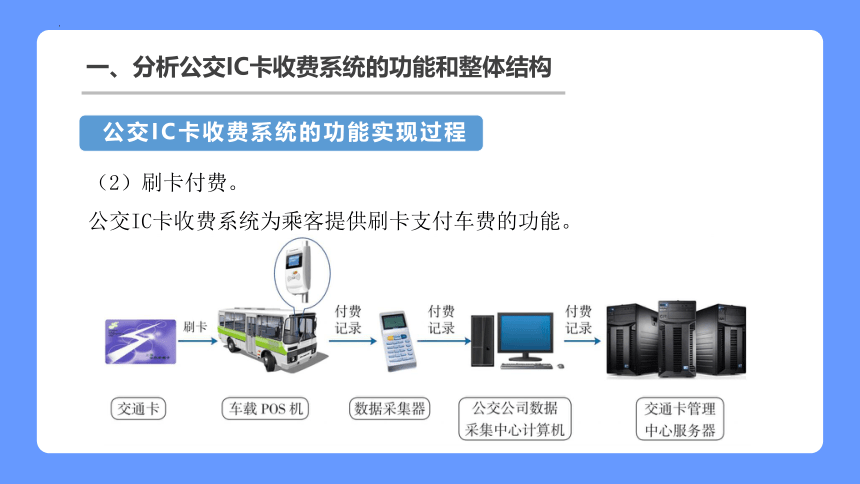

（2）刷卡付费。
公交IC卡收费系统为乘客提供刷卡支付车费的功能。
一、分析公交IC卡收费系统的功能和整体结构
公交IC卡收费系统的功能实现过程

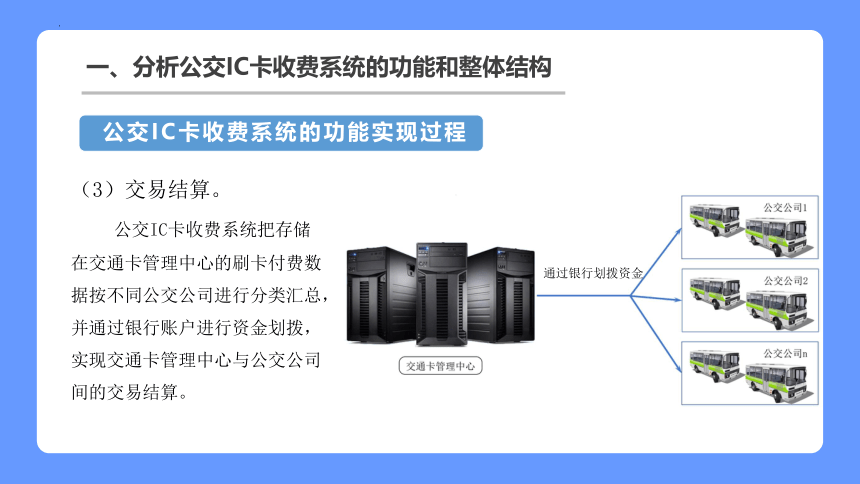

（3）交易结算。
公交IC卡收费系统把存储在交通卡管理中心的刷卡付费数据按不同公交公司进行分类汇总，并通过银行账户进行资金划拨，实现交通卡管理中心与公交公司间的交易结算。
通过银行划拨资金
一、分析公交IC卡收费系统的功能和整体结构
公交IC卡收费系统的总体结构
刷卡付费子系统
售卡充值子系统
交易结算子系统
交通卡管理中心
刷卡付费，售卡充值和交易结算三个基本业务功能分别形成三个相对独立的子系统，并通过网络同交通卡管理中心连在一起，共同实现IC卡收费系统的业务功能。
一、分析公交IC卡收费系统的功能和整体结构
公交 IC 卡收费系统的现金流和业务流
一、分析公交IC卡收费系统的功能和整体结构
公交IC卡收费系统的信息处理功能
从信息活动角度看，公交IC卡收费系统的每个子系统都具有输入、存储、处理、输出和控制等信息处理功能。
公交刷卡付费的信息处理功能
一、分析公交IC卡收费系统的功能和整体结构
信息系统的功能
1.输入：通过输入设备（键盘、鼠标或触摸屏等）人工输入数据或使用传感器采集外部数据。
2.存储：利用存储设备存储数据。
3.处理：对数据进行处理和加工，使原始数据转为有用信息。
4.输出：以各种方式输出处理后的有用信息，如屏幕显示或打印机输出等。
5.控制：对构成系统的各种信息处理设备进行控制和管理，即通过程序对整个信息输入加工、处理、传输、输出等环节进行控制。
二. 探究公交IC卡收费系统的组成要素
公交IC卡收费系统的组成要素
显示金额
车载POS机
交通卡
1.系统涉及人员，如系统的设计人员、开发人员，使用公交卡的乘客，提供售卡，充值服务的工作人员等。
2.系统涉及一些硬件，如交通卡、车载POS机、计算机及外部设备等。
3.系统中流转着数据。
二. 探究公交IC卡收费系统的组成要素
信息系统的组成
二. 探究公交IC卡收费系统的组成要素
信息系统的组成要素协同工作示意图
三. 探讨公交ＩＣ卡收费系统在应用上的优势局限
优势
公交IC卡收费系统把信息技术（智能卡制造技术、数据库技术、通讯网络技术等）成功应用于城市公共交通领域，提高了交通运营企业的经营活动效率，降低了运营管理成本，方便市民的公交出行。
局限
公交IC卡只能在公共交通行业使用，有一定的适用范围，并且一般也只能在特定的地理范围内使用。
三. 探讨公交ＩＣ卡收费系统在应用上的优势局限
信息系统应用的优势与局限
1.通过有效利用信息系统，用户可以节省时间，提高工作学习效率，获得高质量的商品和服务，享受便利的生活。
2.通过应用系统，企业/组织可以提高业务的管理水平和决策水平，为用户提供优质的商品和服务，从而赢得竞争优势。
1.具有功能边界。
2.具有适用范围。
3.存在一定安全风险。
应用的优势
应用的局限
三. 探讨公交ＩＣ卡收费系统在应用上的优势局限
信息系统应用的优势与局限
1.通过有效利用信息系统，用户可以节省时间，提高工作学习效率，获得高质量的商品和服务，享受便利的生活。
2.通过应用系统，企业/组织可以提高业务的管理水平和决策水平，为用户提供优质的商品和服务，从而赢得竞争优势。
1.具有功能边界。
2.具有适用范围。
3.存在一定安全风险。
应用的优势
应用的局限
谢谢
