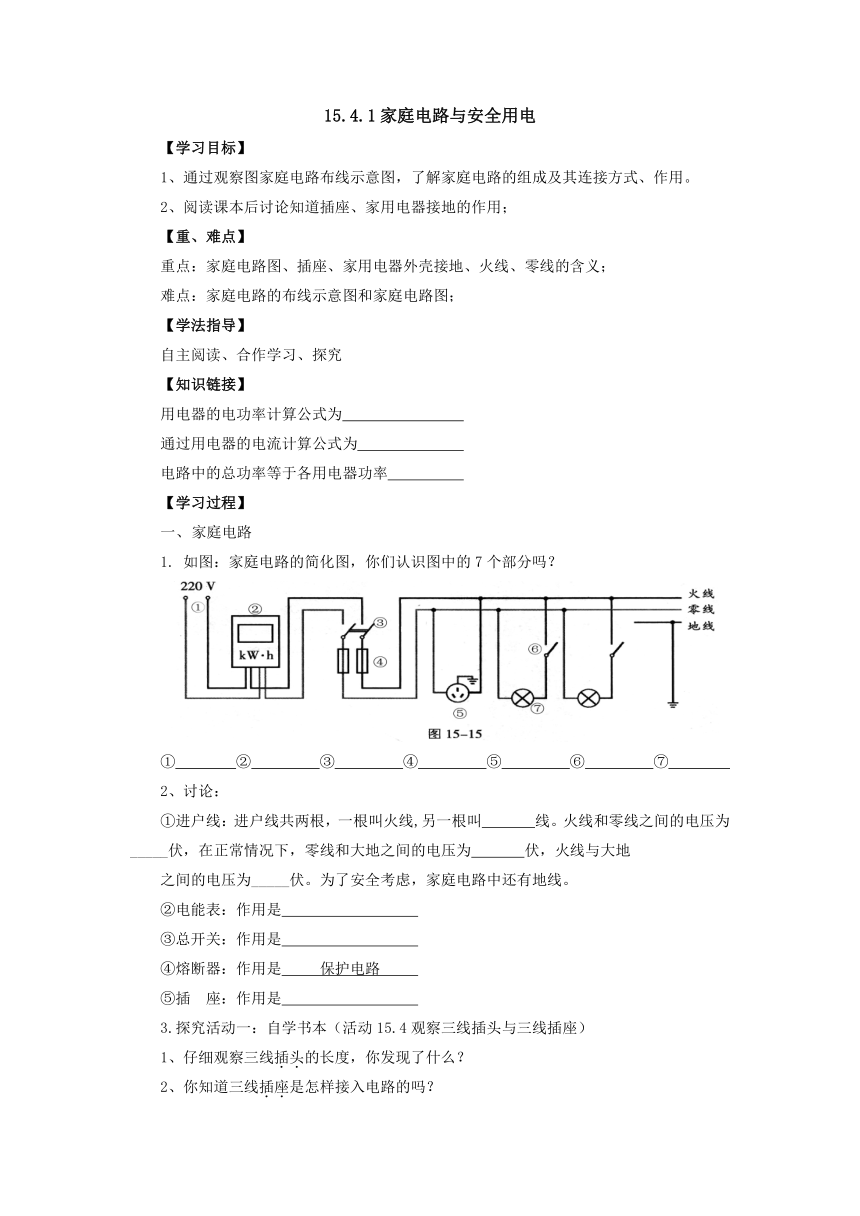

15.4.1家庭电路与安全用电
【学习目标】
1、通过观察图家庭电路布线示意图，了解家庭电路的组成及其连接方式、作用。
2、阅读课本后讨论知道插座、家用电器接地的作用；
【重、难点】
重点：家庭电路图、插座、家用电器外壳接地、火线、零线的含义；
难点：家庭电路的布线示意图和家庭电路图；
【学法指导】
自主阅读、合作学习、探究
【知识链接】
用电器的电功率计算公式为
通过用电器的电流计算公式为
电路中的总功率等于各用电器功率
【学习过程】
家庭电路
1. 如图：家庭电路的简化图，你们认识图中的7个部分吗？
① ② ③ ④ ⑤ ⑥ ⑦
2、讨论：
①进户线：进户线共两根，一根叫火线,另一根叫 线。火线和零线之间的电压为_____伏，在正常情况下，零线和大地之间的电压为 伏，火线与大地
之间的电压为_____伏。为了安全考虑，家庭电路中还有地线。
②电能表：作用是
③总开关：作用是
④熔断器：作用是 保护电路
⑤插 座：作用是
3.探究活动一：自学书本（活动15.4观察三线插头与三线插座）
1、仔细观察三线插头的长度，你发现了什么？
2、你知道三线插座是怎样接入电路的吗？
探究活动二：参照图15-15，按照接线规范将以下三线插座接入电路
观察开关与灯泡的连接，完成以下填空：
⑥开关：为了控制灯泡，开关应与灯泡 联。
⑦灯泡（用电器）：为了保证每个灯泡（用电器）都能独立的正常工作，各灯泡（用电器）都是一端接在 上，另一端接在 上，即这些用电器之间是 关系。
探究活动三：参照图15-15，按照接线规范将以下开关和灯泡接入电路
【归纳小结】
家庭电路的组成有哪些？
三线插座的正确接法是？
3开关的正确接法是？
【当堂检测】
1、家庭电路上用的是 流电，电压为 伏。电源线有两根，一根是 线，一根是 线，判别这两根线可以用
2、安装家庭电路时，从外面引入电源线，首先就要接入 表。家庭电赂中所有的用电器包括备用的插座都是 联的。控制用电器的开关应 联在与用电器相连的 线上
3、家庭电路中的各用电器都是 联接人电路中的，而控制用电器的开关应与用电器 联。
4、为了测量用户消耗了多少电能，要在家庭电路的干路上安装 。为了在电流增大到危险程度之前自动切断电路，要在电路中安装 ，并将它 联在电路中。
5、如图为家庭电路中常用的三孔插座，其中孔1接 ，孔2接 ，孔3接 。
【学习反思】
