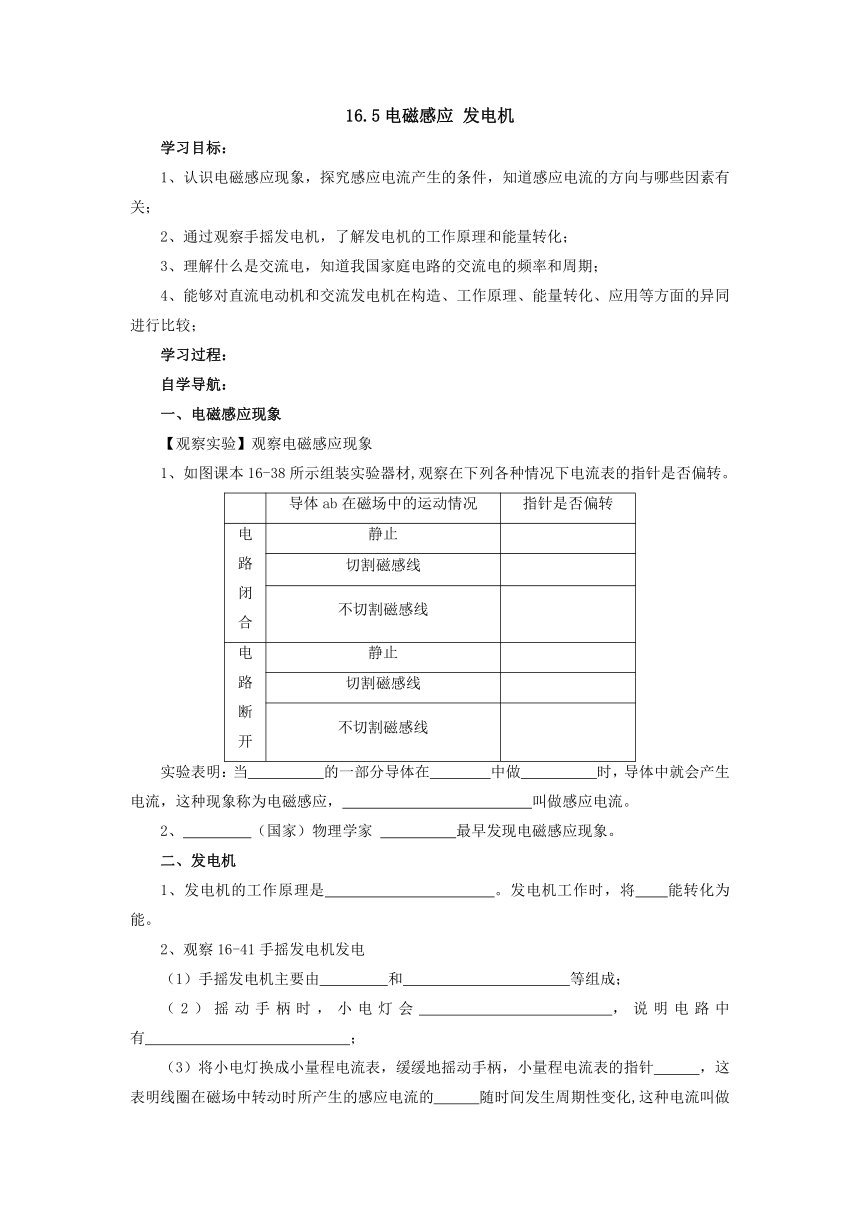

16.5电磁感应 发电机
学习目标：
1、认识电磁感应现象，探究感应电流产生的条件，知道感应电流的方向与哪些因素有关；
2、通过观察手摇发电机，了解发电机的工作原理和能量转化；
3、理解什么是交流电，知道我国家庭电路的交流电的频率和周期；
4、能够对直流电动机和交流发电机在构造、工作原理、能量转化、应用等方面的异同进行比较；
学习过程：
自学导航：
一、电磁感应现象
【观察实验】观察电磁感应现象
1、如图课本16-38所示组装实验器材,观察在下列各种情况下电流表的指针是否偏转。
导体ab在磁场中的运动情况 指针是否偏转
电路闭合 静止
切割磁感线
不切割磁感线
电路断开 静止
切割磁感线
不切割磁感线
实验表明：当 的一部分导体在 中做 时，导体中就会产生电流，这种现象称为电磁感应， 叫做感应电流。
2、 （国家）物理学家 最早发现电磁感应现象。
二、发电机
1、发电机的工作原理是 。发电机工作时，将 能转化为 能。
2、观察16-41手摇发电机发电
（1）手摇发电机主要由 和 等组成；
（2）摇动手柄时，小电灯会 ，说明电路中有 ；
（3）将小电灯换成小量程电流表，缓缓地摇动手柄，小量程电流表的指针 ，这表明线圈在磁场中转动时所产生的感应电流的 随时间发生周期性变化,这种电流叫做交流电。
3、我国家庭电路的交流电频率为 ，周期为 ，电流方向1个周期内改变 次，电流方向1s内改变 次。
4、实际的大型发电机的定子是 ，转子是 ，磁体采用 ，这种发电机叫做 。
合作探究：1、依据图甲所示的现象为原理可以制成 机，依据图乙所示的现象为原理可以制成 机。
2、如图是动圈式麦克风的结构示意图。当你对着它说话或唱歌时，人声带由于 而产生的声音，通过 传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的 ，
线圈在运动中能量的转化情况是 。
分层检测：
A1、如图1所示的实验装置是研究_______ 的装置。实验时，要使检流表的指针摆动，应先 ，然后让导线ab (选填“上下”或“左右”)运动。
B 2、如图在将磁铁插入铜质漆包线绕制的线圈的过程中，电流表的指针会摆动。
这个现象所反映的物理原理，在下列电气设备中得到应用的是 ( )
A、电磁起重机 B、发电机 C、电动机 D、电磁继电器
B3、在下列情况中，导体中一定能产生感应电流的是（ ）
A、导体在磁场中静止时
B、导体在磁场中做切割磁感线运动时
C、闭合电路的部分导体在磁场中运动时
D、闭合电路的部分导体在磁场中做切割磁感线运动时
课外作业:
1、如图所示，甲图是 机的示意图，其工作原理是 ；
乙图是　　 机的示意图，其工作原理是 。
2、以下有关电磁联系的说法中，正确的是（ ）
A、电动机实现了机械能向电能的转化 B、奥斯特实验说明磁场可以产生电流
C、电铃是利用了电流的磁效应 D、发电机原理是通电线圈能在磁场中转动
3、下列电器对应的工作原理正确的是（ ）
A、发电机——电流磁效应 B、电动机——磁场对通电线圈的作用
C、电磁铁——电磁感应 D、电磁继电器——电流的热效应
4、关于发电机，下列说法正确的是（ ）
A、发电机是根据电磁感应现象制成的，是将电能转化为机械能的装置
B、发电机是根据电流的磁效应制成的，是将机械能转化为电能的装置
C、发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向无关
D、发电机产生的感应电流的方向跟线圈转动方向有关，跟磁感线方向也有关
5、如图所示的四幅实验图，下列表述中正确的是（ ）
A、图（甲）是研究电磁铁磁性强弱与电流大小关系
B、图（乙）是演示电磁感应现象
C、图（丙）是研究磁场对电流的作用
D、图（丁）是研究电流的磁场
