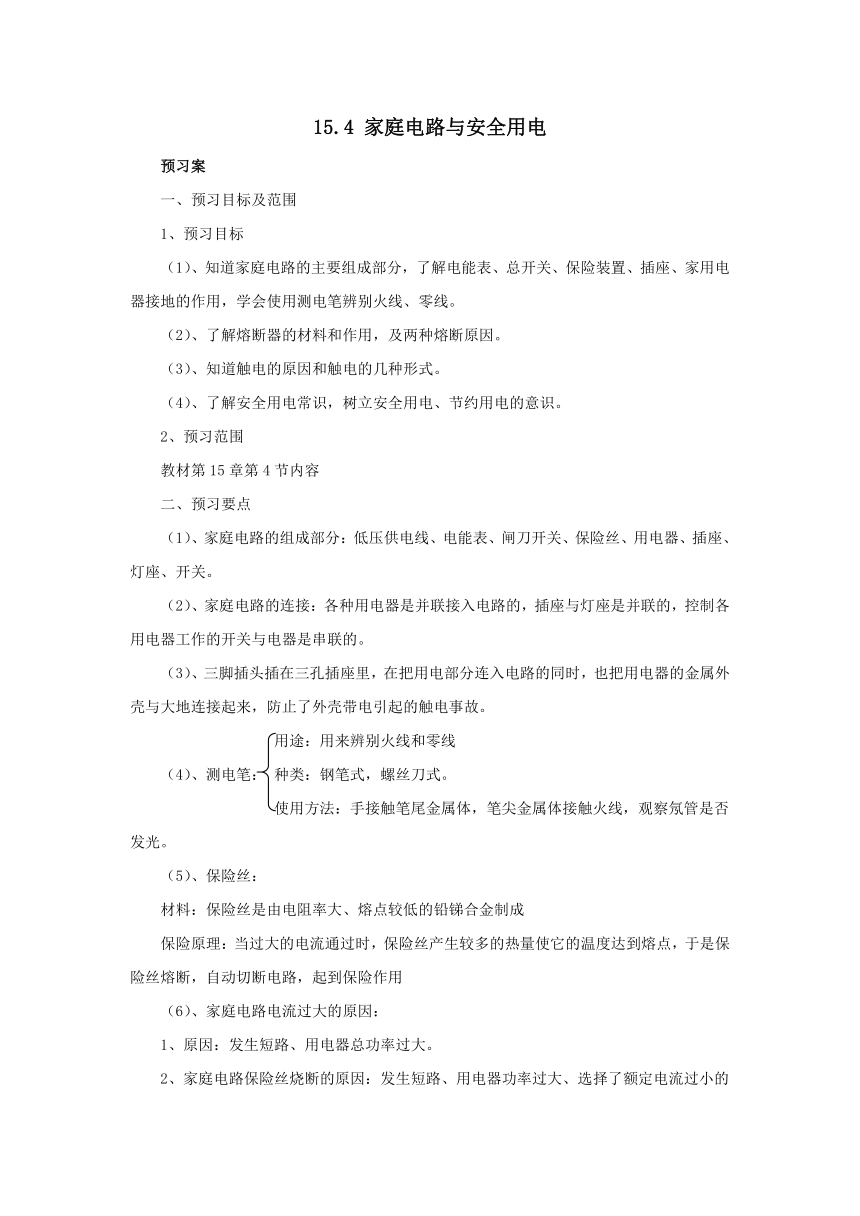

15.4 家庭电路与安全用电
预习案
一、预习目标及范围
1、预习目标
（1）、知道家庭电路的主要组成部分，了解电能表、总开关、保险装置、插座、家用电器接地的作用，学会使用测电笔辨别火线、零线。
（2）、了解熔断器的材料和作用，及两种熔断原因。
（3）、知道触电的原因和触电的几种形式。
（4）、了解安全用电常识，树立安全用电、节约用电的意识。
2、预习范围
教材第15章第4节内容
二、预习要点
（1）、家庭电路的组成部分：低压供电线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关。
（2）、家庭电路的连接：各种用电器是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与电器是串联的。
（3）、三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把用电器的金属外壳与大地连接起来，防止了外壳带电引起的触电事故。
用途：用来辨别火线和零线
（4）、测电笔： 种类：钢笔式，螺丝刀式。
使用方法：手接触笔尾金属体，笔尖金属体接触火线，观察氖管是否发光。
（5）、保险丝：
材料：保险丝是由电阻率大、熔点较低的铅锑合金制成
保险原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用
（6）、家庭电路电流过大的原因：
1、原因：发生短路、用电器总功率过大。
2、家庭电路保险丝烧断的原因：发生短路、用电器功率过大、选择了额定电流过小的保险丝

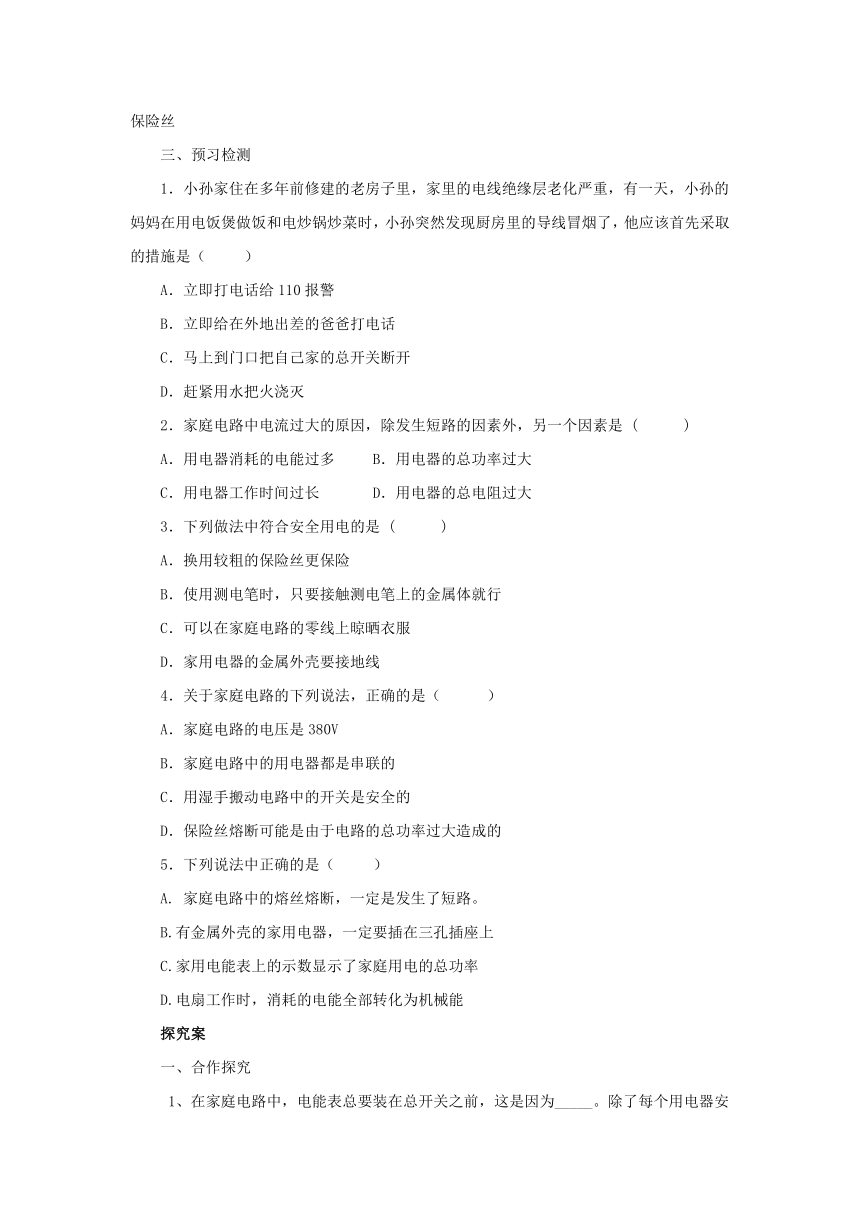

三、预习检测
1．小孙家住在多年前修建的老房子里，家里的电线绝缘层老化严重，有一天，小孙的妈妈在用电饭煲做饭和电炒锅炒菜时，小孙突然发现厨房里的导线冒烟了，他应该首先采取的措施是（ 　　）
A．立即打电话给110报警
B．立即给在外地出差的爸爸打电话
C．马上到门口把自己家的总开关断开
D．赶紧用水把火浇灭
2．家庭电路中电流过大的原因，除发生短路的因素外，另一个因素是 (　　　)
A．用电器消耗的电能过多 　　B．用电器的总功率过大
C．用电器工作时间过长 　　　D．用电器的总电阻过大
3．下列做法中符合安全用电的是 ( 　　 )
A．换用较粗的保险丝更保险
B．使用测电笔时，只要接触测电笔上的金属体就行
C．可以在家庭电路的零线上晾晒衣服
D．家用电器的金属外壳要接地线
4．关于家庭电路的下列说法，正确的是（　　　）
A．家庭电路的电压是380V
B．家庭电路中的用电器都是串联的
C．用湿手搬动电路中的开关是安全的
D．保险丝熔断可能是由于电路的总功率过大造成的
5．下列说法中正确的是（　　 ）
A. 家庭电路中的熔丝熔断，一定是发生了短路。
B.有金属外壳的家用电器，一定要插在三孔插座上
C.家用电能表上的示数显示了家庭用电的总功率
D.电扇工作时，消耗的电能全部转化为机械能
探究案
一、合作探究
1、在家庭电路中，电能表总要装在总开关之前，这是因为_____。除了每个用电器安装开关外，还应在电能表后面加总开关，这是因为______。在家庭电路中，各照明设备和插座间采用并联，这是为了________。家庭电路中安装插座的好处是_______。
2、图①中接线有几处错误？请逐一指出并加以说明。
二、随堂检测
1．下列做法中，符合安全用电原则的是（ 　　）
A．发现有人触电时，立即切断电源 　　　　B．在有绝缘外皮的通电导线上搭晾衣服
C．将有绝缘皮的通电导线直接绕在铁窗上 　D．用湿抹布擦拭亮着的电灯泡
2．关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（　　　）
A．用一个开关控制的两盏灯之间是串联的　B．被不同开关控制的各盏灯之间是串联的
C．开关与被控制的灯之间是并联的　　　　D．各盏灯与插座之间是并联的
3．有一接在家庭电路上的灯泡，开关闭合时不亮了，用测电笔分别接触灯头的两个接线柱，氖管都发光，则此灯不亮的原因可能是（ ）
A. 灯丝断了 　　　B. 零线断了 　　　C. 火线断了 　　D. 地线断了
4．如图9所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了（ 　　 ）
A．节约电能 　　　　　　　　B．确保家用电器能工作
C．延长家用电器使用寿命 　　D．避免因家用电器漏电而发生触电事故
参考答案
预习案
预习检测
1、C
2、B
3、D
4、D
5、B
探究案
合作探究
1、【分析】可从电能表、闸刀开关、插座的作用及用电器的工作条件去考虑。
【解答】(l)电能表接在总开关前面可以测量用户所有用电设备所消耗的电能总共是多少。
(2)在维修电路或遇到其他情况时，可以及时切断电路。
(3)防止各用电器的工作状态发生明显干扰，可保证各用电器的额定电压。
(4)加接用电器比较方便，同时便于对移动的用电器供电，如吸尘器等。
2、【分析】可从闸刀开关和插座的作用去考虑。
【解答】有两个错误。第一个错误是闸刀开关装倒了。如果照此装法，拉开闸刀开关，更换熔丝时就势必带电操作，而且被拉开的闸刀在重力的作用下，可能会落下接通电路，所以很不安全。正确的装法应该是静触头在上，动触头在下。第二个错误是将插座串联接在火线上了，这会影响用电器的正常工作和安全使用。
随堂检测
1、A 2、A 3、B 4、D
