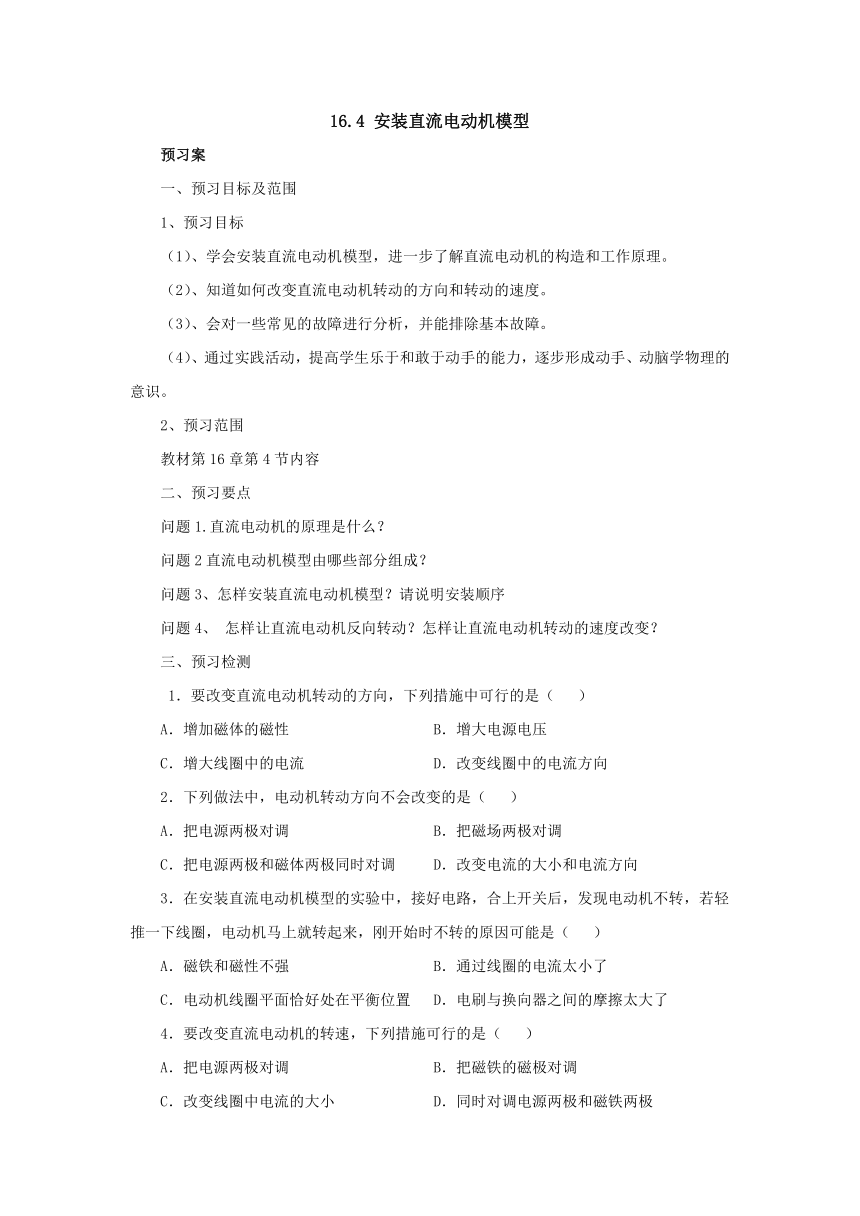

16.4 安装直流电动机模型
预习案
一、预习目标及范围
1、预习目标
（1）、学会安装直流电动机模型，进一步了解直流电动机的构造和工作原理。
（2）、知道如何改变直流电动机转动的方向和转动的速度。
（3）、会对一些常见的故障进行分析，并能排除基本故障。
（4）、通过实践活动，提高学生乐于和敢于动手的能力，逐步形成动手、动脑学物理的意识。
2、预习范围
教材第16章第4节内容
二、预习要点
问题1.直流电动机的原理是什么？
问题2直流电动机模型由哪些部分组成？
问题3、怎样安装直流电动机模型？请说明安装顺序
问题4、 怎样让直流电动机反向转动？怎样让直流电动机转动的速度改变？
三、预习检测
1．要改变直流电动机转动的方向，下列措施中可行的是（ ）
A．增加磁体的磁性 B．增大电源电压
C．增大线圈中的电流 D．改变线圈中的电流方向
2．下列做法中，电动机转动方向不会改变的是（ ）
A．把电源两极对调 B．把磁场两极对调
C．把电源两极和磁体两极同时对调 D．改变电流的大小和电流方向
3．在安装直流电动机模型的实验中，接好电路，合上开关后，发现电动机不转，若轻推一下线圈，电动机马上就转起来，刚开始时不转的原因可能是（ ）
A．磁铁和磁性不强 B．通过线圈的电流太小了
C．电动机线圈平面恰好处在平衡位置 D．电刷与换向器之间的摩擦太大了
4．要改变直流电动机的转速，下列措施可行的是（ ）
A．把电源两极对调 B．把磁铁的磁极对调
C．改变线圈中电流的大小 D．同时对调电源两极和磁铁两极

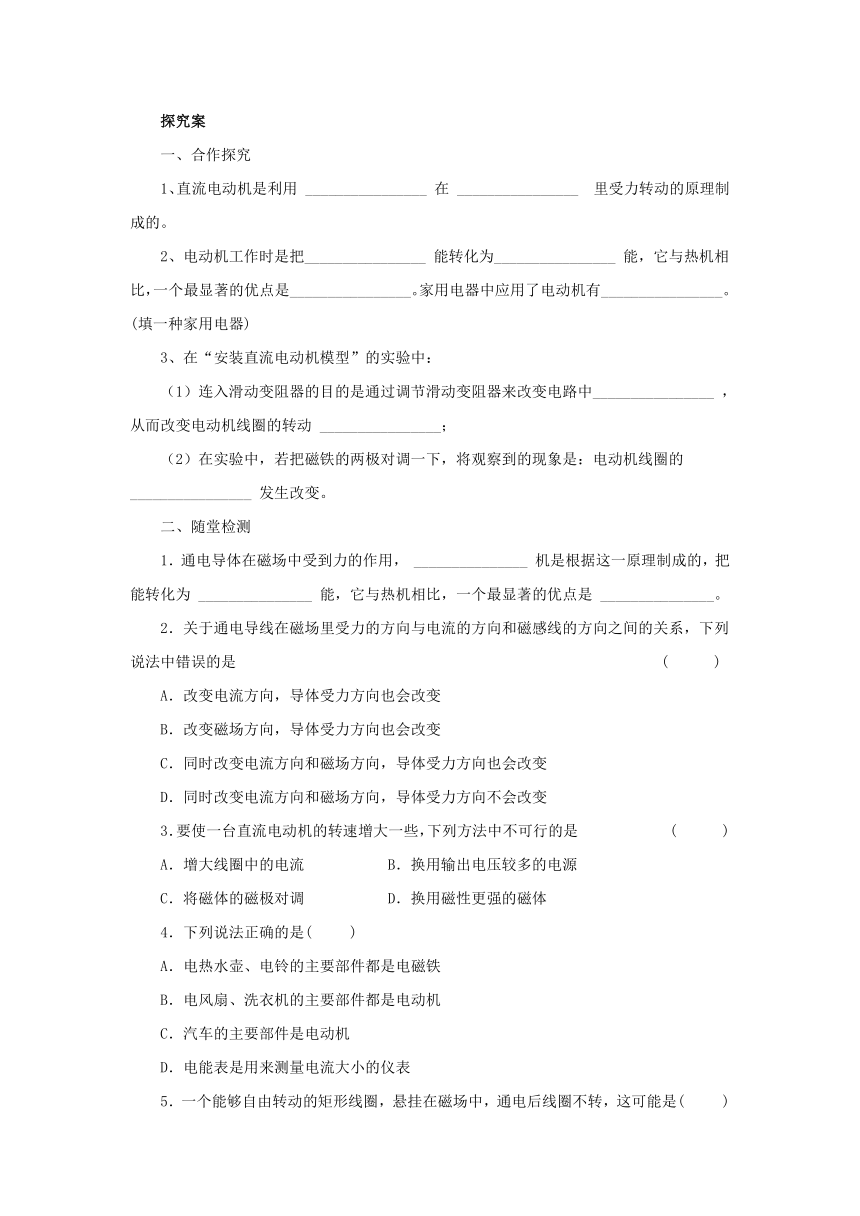

探究案
一、合作探究
1、直流电动机是利用 ________________ 在 ________________ 里受力转动的原理制成的。
2、电动机工作时是把________________ 能转化为________________ 能，它与热机相比，一个最显著的优点是________________。家用电器中应用了电动机有________________。(填一种家用电器)
3、在“安装直流电动机模型”的实验中：
（1）连入滑动变阻器的目的是通过调节滑动变阻器来改变电路中________________ ，从而改变电动机线圈的转动 ________________；
（2）在实验中，若把磁铁的两极对调一下，将观察到的现象是：电动机线圈的________________ 发生改变。
二、随堂检测
1．通电导体在磁场中受到力的作用， _______________ 机是根据这一原理制成的，把 能转化为 _______________ 能，它与热机相比，一个最显著的优点是 _______________。
2．关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是 ( )
A．改变电流方向，导体受力方向也会改变
B．改变磁场方向，导体受力方向也会改变
C．同时改变电流方向和磁场方向，导体受力方向也会改变
D．同时改变电流方向和磁场方向，导体受力方向不会改变
3．要使一台直流电动机的转速增大一些，下列方法中不可行的是 ( )
A．增大线圈中的电流 B．换用输出电压较多的电源
C．将磁体的磁极对调 D．换用磁性更强的磁体
4．下列说法正确的是( )
A．电热水壶、电铃的主要部件都是电磁铁
B．电风扇、洗衣机的主要部件都是电动机
C．汽车的主要部件是电动机
D．电能表是用来测量电流大小的仪表
5．一个能够自由转动的矩形线圈，悬挂在磁场中，通电后线圈不转，这可能是( )
A．线圈中是交流电 B．线圈中的电流方向接反了
C．线圈此时刚好处于平衡位置 D．以上说法都不对
参考答案
预习案
预习检测
1．D
2．C
3．C
4．C
探究案
合作探究
1．电动 电 机械 效率高 2．C 3．C 4．B 5．C
