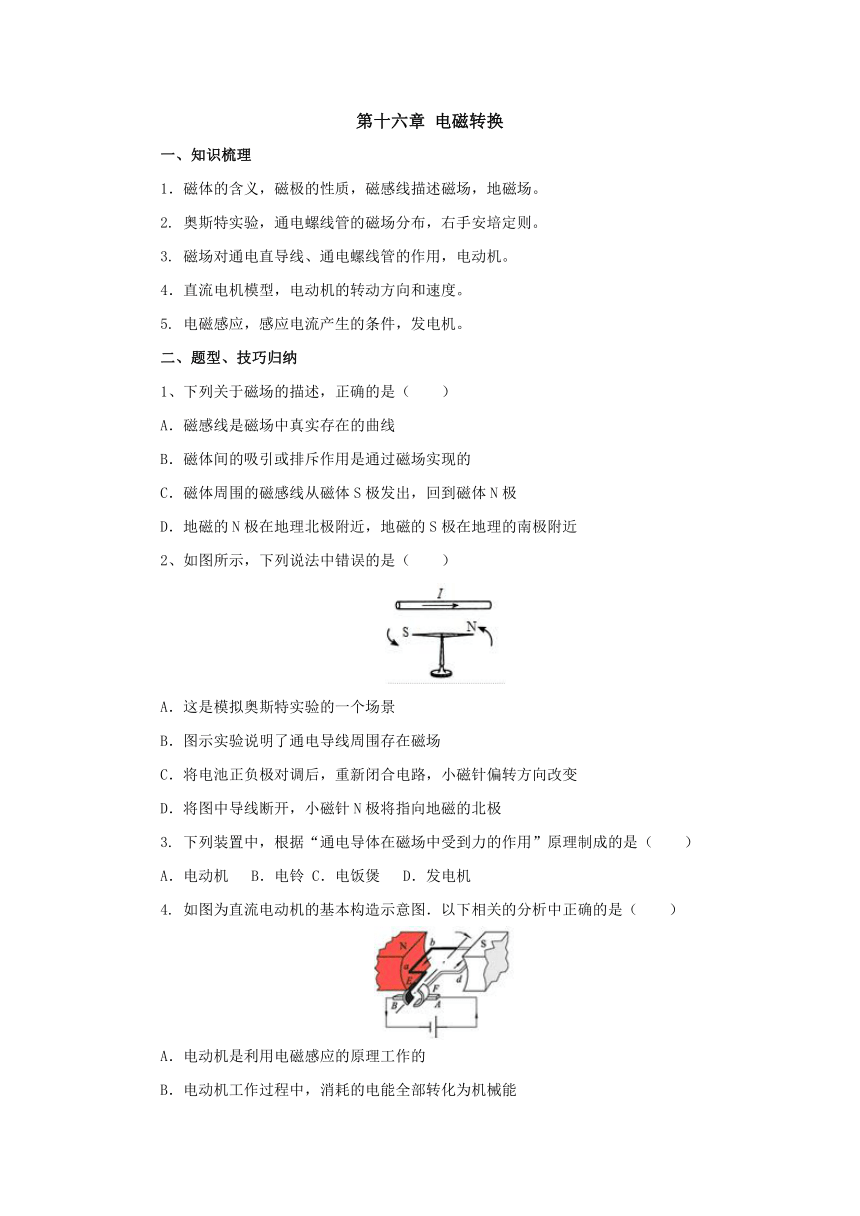

第十六章 电磁转换
一、知识梳理
1．磁体的含义，磁极的性质，磁感线描述磁场，地磁场。
2. 奥斯特实验，通电螺线管的磁场分布，右手安培定则。
3. 磁场对通电直导线、通电螺线管的作用，电动机。
4．直流电机模型，电动机的转动方向和速度。
5. 电磁感应，感应电流产生的条件，发电机。
二、题型、技巧归纳
1、下列关于磁场的描述，正确的是（　　）
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围的磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
2、如图所示，下列说法中错误的是（　　）
A．这是模拟奥斯特实验的一个场景
B．图示实验说明了通电导线周围存在磁场
C．将电池正负极对调后，重新闭合电路，小磁针偏转方向改变
D．将图中导线断开，小磁针N极将指向地磁的北极
3. 下列装置中，根据“通电导体在磁场中受到力的作用”原理制成的是（　　）
A．电动机 B．电铃 C．电饭煲 D．发电机
4. 如图为直流电动机的基本构造示意图．以下相关的分析中正确的是（　　）
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能

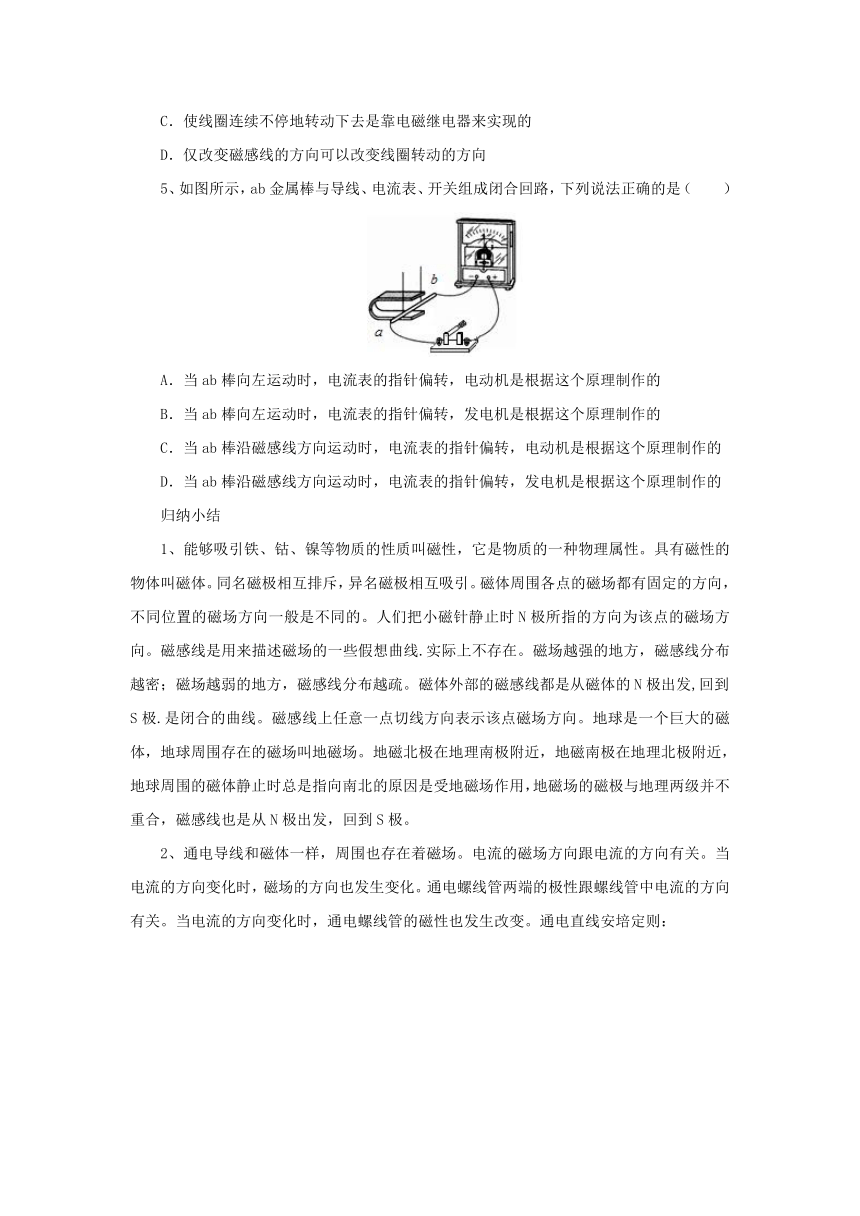

C．使线圈连续不停地转动下去是靠电磁继电器来实现的
D．仅改变磁感线的方向可以改变线圈转动的方向
5、如图所示，ab金属棒与导线、电流表、开关组成闭合回路，下列说法正确的是（　　）
A．当ab棒向左运动时，电流表的指针偏转，电动机是根据这个原理制作的
B．当ab棒向左运动时，电流表的指针偏转，发电机是根据这个原理制作的
C．当ab棒沿磁感线方向运动时，电流表的指针偏转，电动机是根据这个原理制作的
D．当ab棒沿磁感线方向运动时，电流表的指针偏转，发电机是根据这个原理制作的
归纳小结
1、能够吸引铁、钴、镍等物质的性质叫磁性，它是物质的一种物理属性。具有磁性的物体叫磁体。同名磁极相互排斥，异名磁极相互吸引。磁体周围各点的磁场都有固定的方向，不同位置的磁场方向一般是不同的。人们把小磁针静止时N极所指的方向为该点的磁场方向。磁感线是用来描述磁场的一些假想曲线.实际上不存在。磁场越强的地方，磁感线分布越密；磁场越弱的地方，磁感线分布越疏。磁体外部的磁感线都是从磁体的N极出发,回到S极.是闭合的曲线。磁感线上任意一点切线方向表示该点磁场方向。地球是一个巨大的磁体，地球周围存在的磁场叫地磁场。地磁北极在地理南极附近，地磁南极在地理北极附近，地球周围的磁体静止时总是指向南北的原因是受地磁场作用，地磁场的磁极与地理两级并不重合，磁感线也是从N极出发，回到S极。
2、通电导线和磁体一样，周围也存在着磁场。电流的磁场方向跟电流的方向有关。当电流的方向变化时，磁场的方向也发生变化。通电螺线管两端的极性跟螺线管中电流的方向有关。当电流的方向变化时，通电螺线管的磁性也发生改变。通电直线安培定则：
通电螺线管安培定则：
3、通电导线在磁场中受到力的作用，力的方向跟电流方向、磁场方向都有关系。当电流方向或磁场方向改变，通电导线受力的方向也改变。通电线圈能在磁场中转动；但通电线圈不能在磁场中持续转动下去。平衡位置：通电线圈的平面与磁感线垂直时，线圈受到磁场的作用力是一对平衡力，这个位置称做平衡位置。电动机工作原理：通电线圈在磁场中受力转动。
4、直流电动机是利用，通电线圈在磁场中受力转动的原理制成的。是一种把电能转化成机械能的一种装置。当通过直流电动机的电流方向发生改变时，电动机转动的方向，发生改变；当通过直流电动机电流的大小发生变化时，电动机的转速发生改变。直流电动机的交通工具：电磁电气列车，电动自行车，电动汽车。
5、利用磁场产生电流的现象叫做电磁感应现象，电磁感应产生的电流叫做感应电流。1831年英国物理学家法拉第发现了磁生电的规律。闭合电路的一部分导体在磁场中做切割磁感线运动，导体就会产生感应电流。改变磁场方向，或改变导体切割磁感线的运动方向，感应电流的方向，就会改变系感应电流的方向，即感应电流的方向和磁场方向、切割磁感线的导体运动方向有关。发电机利用电磁感应现象中机械能转化为电能。
参考答案
预习案
B
D
A
D
B
