(共27张PPT)
歌舞表演之流光溢彩
六年级上册

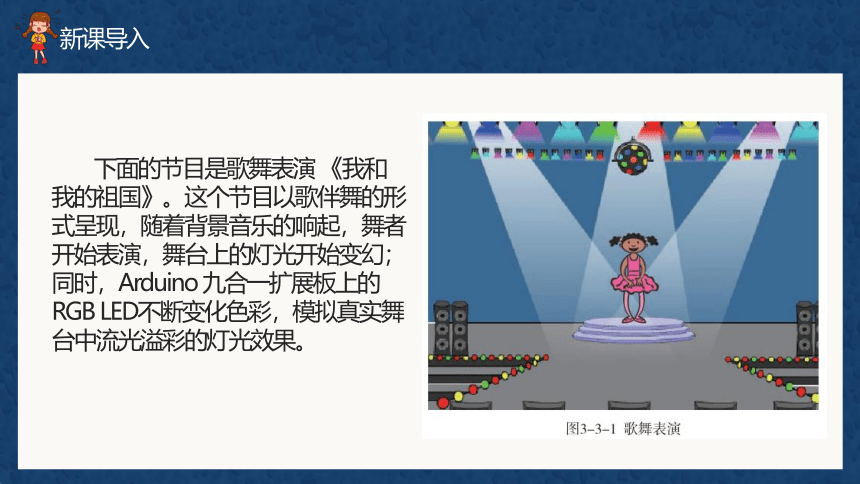

下面的节目是歌舞表演 《我和我的祖国》。这个节目以歌伴舞的形式呈现，随着背景音乐的响起，舞者开始表演，舞台上的灯光开始变幻；同时，Arduino 九合一扩展板上的RGB LED不断变化色彩，模拟真实舞台中流光溢彩的灯光效果。
新课导入

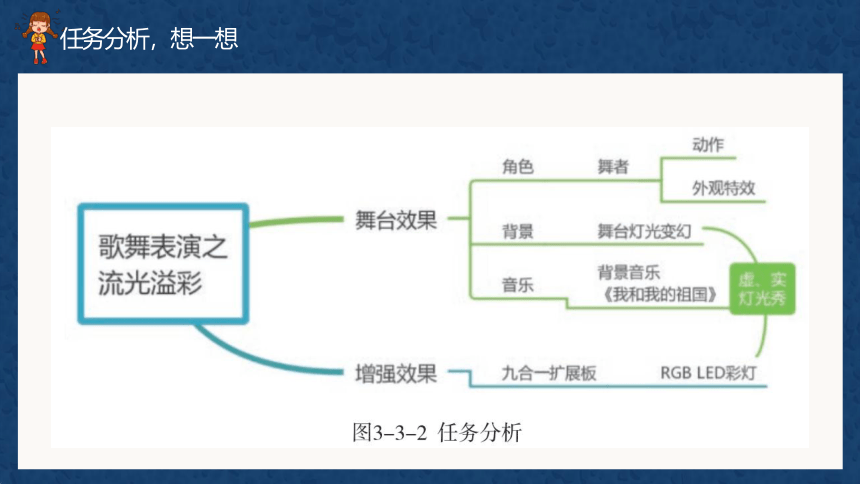

任务分析，想一想
这节课有哪些部分需要我们注意呢？
任务分析，想一想

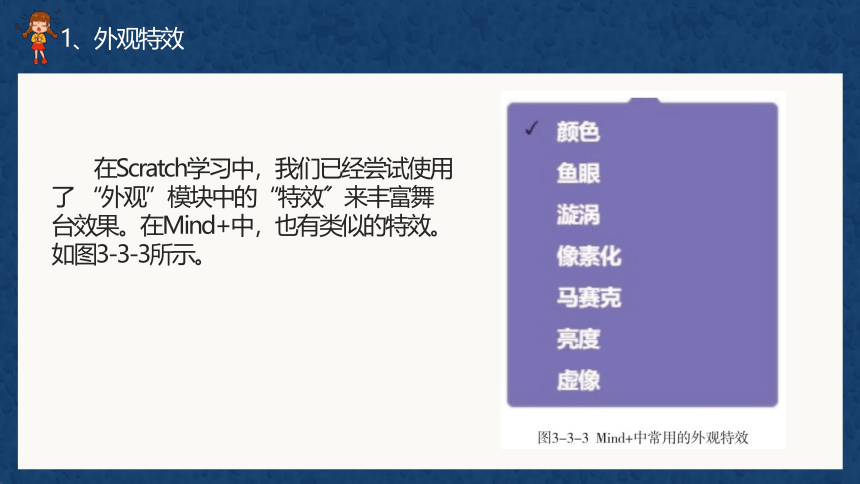

在Scratch学习中，我们已经尝试使用了 “外观”模块中的“特效〞来丰富舞台效果。在Mind+中，也有类似的特效。如图3-3-3所示。
1、外观特效

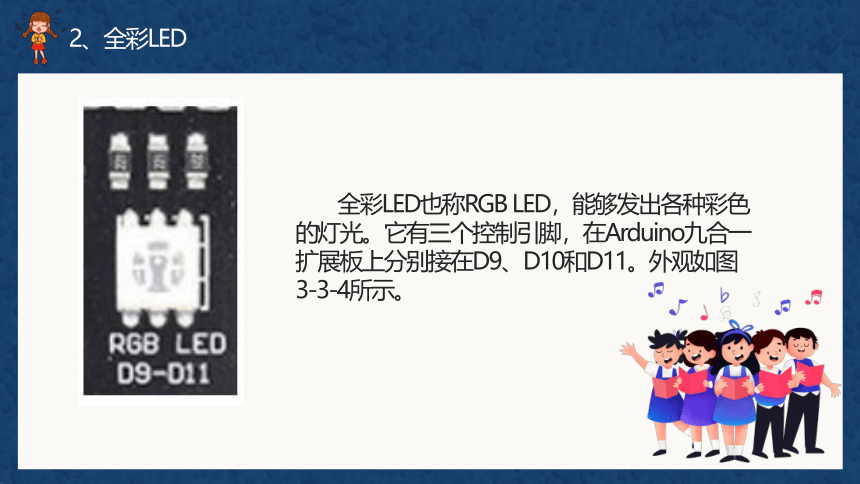

全彩LED也称RGB LED，能够发出各种彩色的灯光。它有三个控制引脚，在Arduino九合一扩展板上分别接在D9、D10和D11。外观如图3-3-4所示。
2、全彩LED

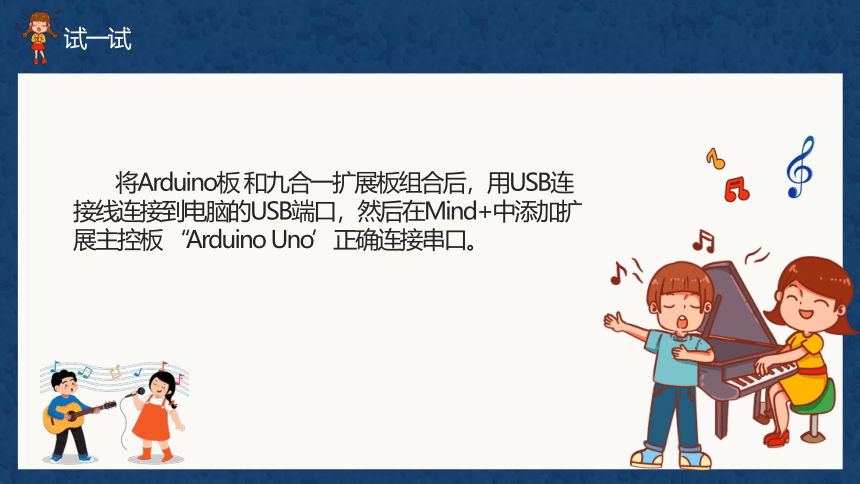

将Arduino板 和九合一扩展板组合后，用USB连接线连接到电脑的USB端口，然后在Mind+中添加扩展主控板 “Arduino Uno’正确连接串口。
试一试

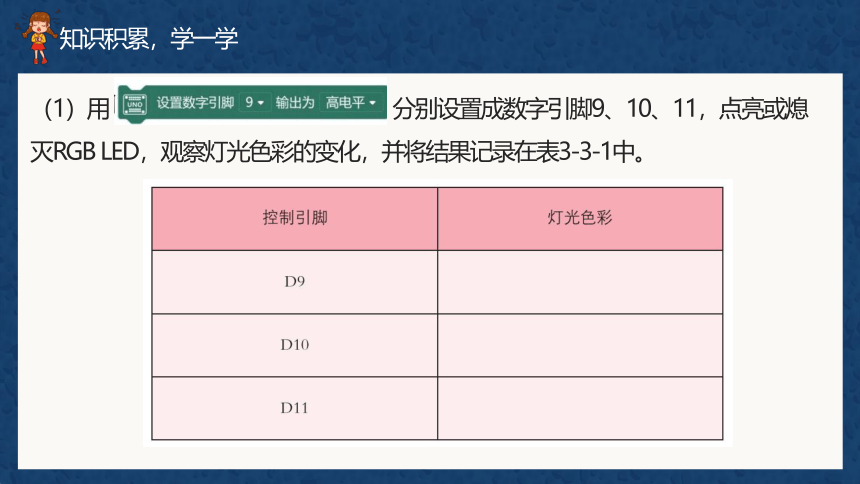

（1）用 分别设置成数字引脚9、10、11，点亮或熄灭RGB LED，观察灯光色彩的变化，并将结果记录在表3-3-1中。
知识积累，学一学

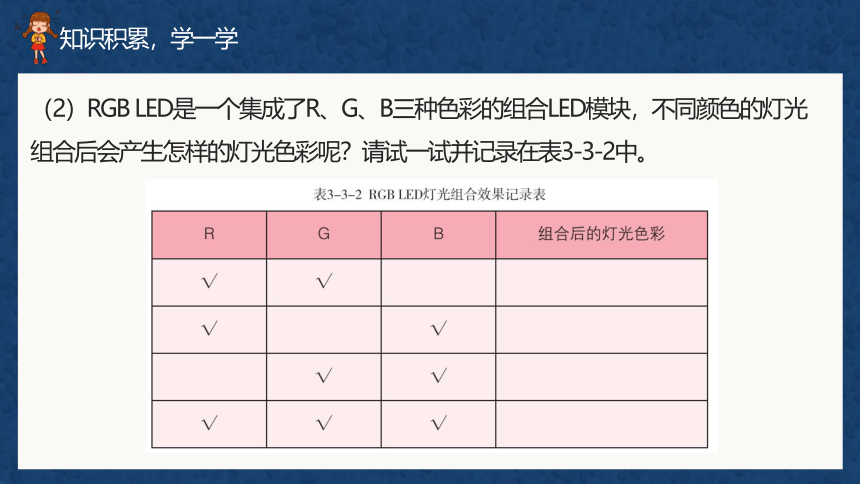

（2）RGB LED是一个集成了R、G、B三种色彩的组合LED模块，不同颜色的灯光组合后会产生怎样的灯光色彩呢？请试一试并记录在表3-3-2中。
知识积累，学一学
知识积累，学一学
脉宽调制也称模拟输出，简称pwm。我们常设置不同的pwn值来改变LED的明暗度、电机的转速等。
3、脉宽调制
3、脉宽调制
Mind+中，与pwm对应的积木是 ，它表示引脚3以脉冲值“200〞 输出。点击数值 ，界面将弹出下方的滚动条
，向左或右拖动可以减小或增大输出值，观察其变化范围。
引脚更改为 ，点击运行，观察灯光效
果，然后再改变pwm值，观察不同数值状态下的灯光状态。
试一试
小提示
实现灯光色彩的自动变化，需要设置每一种颜色的pwm值为0-255间的任意一个数，如 ，连续多次点击、运行此脚本，查看此时引脚9的灯光变化。然后用同样的方法设置引脚10和11的pwm值，并观察此时RGB LED的灯光效果。
知识积累，学一学
首先
从青景库中添加“舞台聚光灯” 为舞台背景，并删除空白背景造型。
然后
从角色库中添加角色“芭蕾舞女孩”为舞者，如果是多人舞蹈用同样的方法添加其他角色，并删除“Mind+” 角色。
1、添加背景和角色
芭蕾舞女孩在舞台上尽情地舞蹈：来回的移动，切换造型，脸上还洋溢着愉悦的神情。参考脚本如图3-3-5所示。
2、舞蹈表演
如果改变特效值，会产生怎样的效果？
试一试
为芭蕾舞女孩添加其他的
舞蹈动作和外观特效，
让她的表演更加精彩。
舞者舞动，背景音乐响起，舞台上的灯光变幻。参考脚本如图3-3-6所示。
3、舞台灯光
歌舞表演中，除了舞台上的灯光变化，Arduino 九合一扩展板上的RGB LED也会模拟真实舞台上的灯光效果，发出七彩炫丽的灯光。参考脚本如图3-3-7所示。
互帮互助，做一做
小提示
拓展延伸
分享时间，说一说
1.在整个节目“歌舞表演之流光溢彩” 中，你觉得最大的亮点在哪里？
针对其中的什么效果还可以怎样改进、优化，达到更佳的表演效果。
2.你还能为其他的节日设计什么效果
请开动脑筋，动手去实现它吧！
舞者——芭蕾舞女孩的脚本
背景的脚本
下课啦！再见！
归位物品
