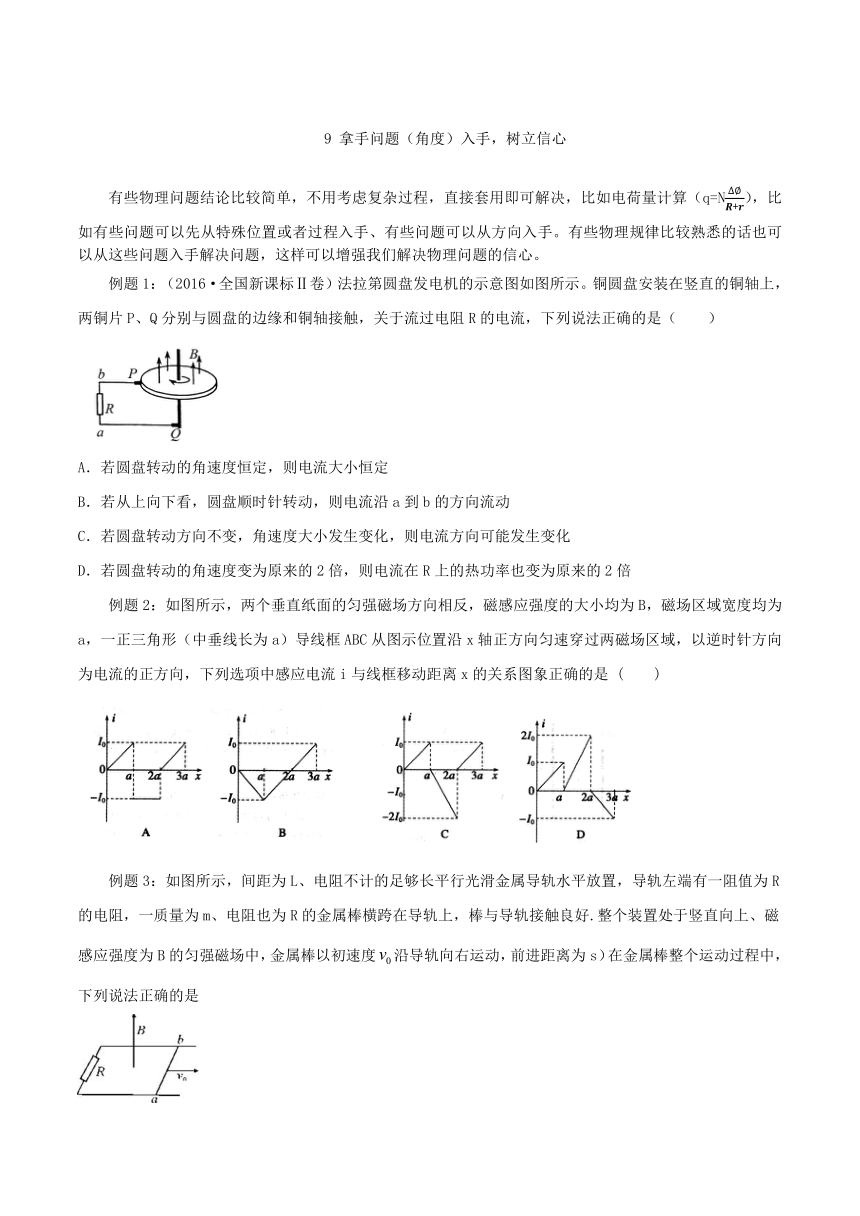

9 拿手问题（角度）入手，树立信心
有些物理问题结论比较简单，不用考虑复杂过程，直接套用即可解决，比如电荷量计算（q=N），比如有些问题可以先从特殊位置或者过程入手、有些问题可以从方向入手。有些物理规律比较熟悉的话也可以从这些问题入手解决问题，这样可以增强我们解决物理问题的信心。
例题1：（2016·全国新课标Ⅱ卷）法拉第圆盘发电机的示意图如图所示。铜圆盘安装在竖直的铜轴上，两铜片P、Q分别与圆盘的边缘和铜轴接触，关于流过电阻R的电流，下列说法正确的是（ ）
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上向下看，圆盘顺时针转动，则电流沿a到b的方向流动
C．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化
D．若圆盘转动的角速度变为原来的2倍，则电流在R上的热功率也变为原来的2倍
例题2：如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域宽度均为a，一正三角形（中垂线长为a）导线框ABC从图示位置沿x轴正方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，下列选项中感应电流i与线框移动距离x的关系图象正确的是 ( )
例题3：如图所示，间距为L、电阻不计的足够长平行光滑金属导轨水平放置，导轨左端有一阻值为R的电阻，一质量为m、电阻也为R的金属棒横跨在导轨上，棒与导轨接触良好.整个装置处于竖直向上、磁感应强度为B的匀强磁场中，金属棒以初速度沿导轨向右运动，前进距离为s）在金属棒整个运动过程中，下列说法正确的是
A．金属棒运动平均速度大于
B．金属棒d克服安培力做的功等于电阻R上产生的焦耳热
C．通过电阻R电荷量为
D．电阻R上产生的焦耳热为
例题答案
例题1：【答案】AB
【解析】由电磁感应定律得，，故一定时，电流大小恒定，选项A正确；由右手定则知圆盘中心为等效电源正级，圆盘边缘为负极，电流经外电路从a经过R流到b，选项B正确；圆盘转动方向不变时，等效电源正负极不变，电流方向不变，故选项C错误；，角速度加倍时功率变成4倍，选项D错误，故选AB。
【考点定位】电磁感应定律
【名师点睛】法拉第圆盘是课本上介绍的装置，在历次考试中多次出现；解题时要会进行电源的等效：相当于一条半径旋转切割磁感线，记住求解感应电动势的公式，并能搞清整个电路的结构。
例题2：【答案】C
【解析】4个选项中只有导线框在a～2a的运动过程中图线都不相同，因此选择第二个运动过程分析，问题即可迎刃而解．在a～2a距离内，导线框处在两个磁场中，在两个磁场中的有效切割长度相同，感应电流方向相同，且感应电流最大值为，方向为顺时针方向，因此在图象中为负值，C选项正确．答案C
【点评】此题可以先根据电流方向进行分析排除B答案。
此题是图象问题，四个选项说明的是同-个问题，即属于统一型选项，正确答案只有一个．通过分析图象特点，抓住一个过程分析，即把复杂问题简单化，可以快速地得出正确答案．
例题3：【答案】C
【解析】A.金属棒在整个运动过程中，受到竖直向下的重力，竖直向上的支持力，这两个力合力为零，受到水平向左的安培力，金属棒受到的合力为安培力：
金属棒受到安培力作用而做减速运动，速度v不断减小，安培力不断减小，加速度不断减小，故金属棒做加速度逐渐减小的变减速运动，所以平均速度小于，故A错误；
B.由能量守恒知金属棒克服安培力做的功等于电阻和金属棒上产生的焦耳热，故B错误；
C. 整个过程中通过导体截面的电荷量
又
联立得：，故C正确；
D. 整个过程中由动能定理可得：
解得克服安培力做功为：
所以产生的总热量为
所以电阻R上产生的焦耳热为
故D错误。
【点评】此题可以从电荷量计算入手，迅速选出答案C
