(共7张PPT)

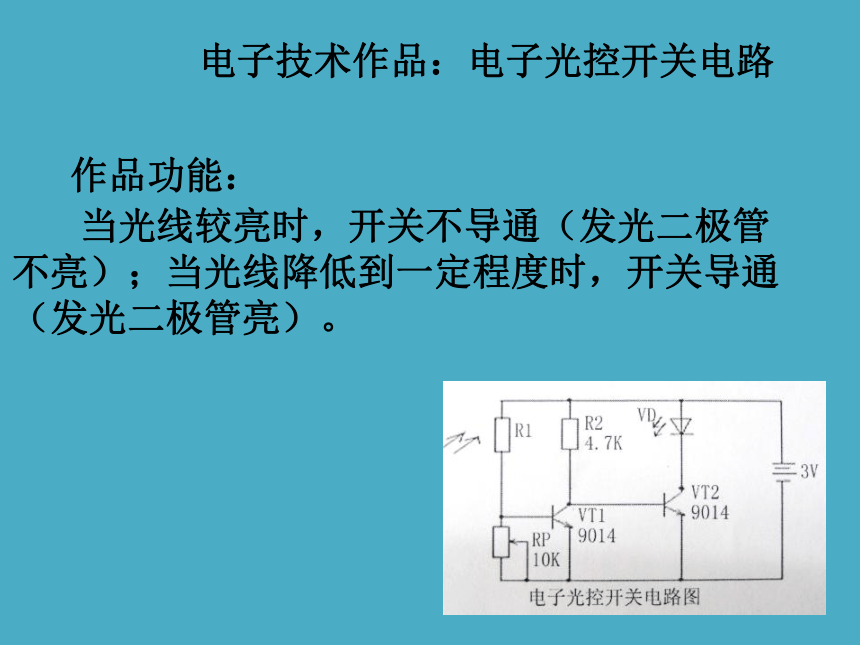

电子技术作品：电子光控开关电路
作品功能：
当光线较亮时，开关不导通（发光二极管不亮）；当光线降低到一定程度时，开关导通（发光二极管亮）。
检查元件：

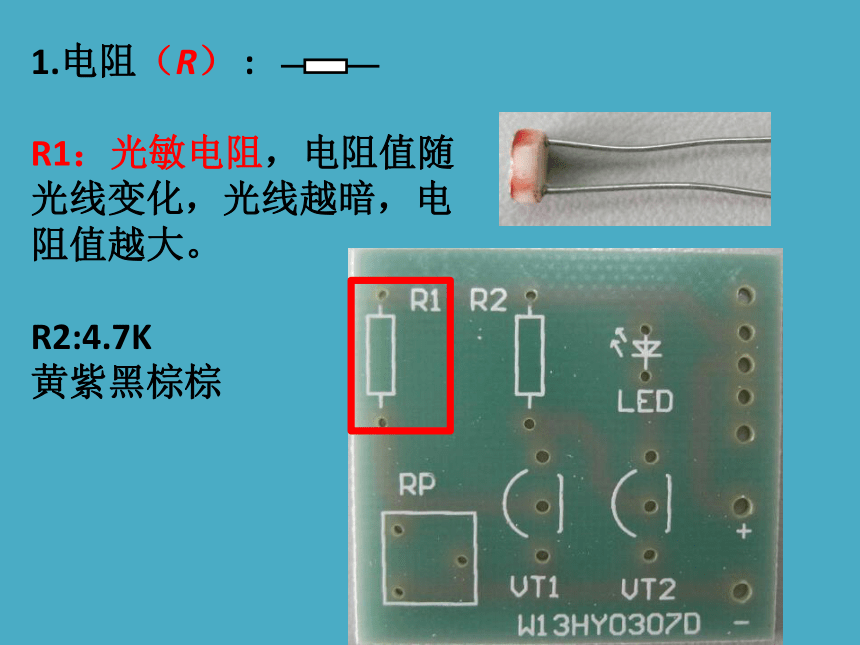

1.电阻（R） :
R1：光敏电阻，电阻值随光线变化，光线越暗，电阻值越大。
R2:4.7K
黄紫黑棕棕
2. 发光二极管LED:
特性：单向导电,可以发出红、黄、绿、白等颜色的光。
元件符号
长管脚为正极
+
3.三极管:对电流有放大作用
三极管识别时将平面
朝向自己，引线从左向
右分别是e,b,c
c b e
c b e
4电位器RP：
电位器是可调电阻，旋转白色旋钮可以改变电阻阻值。
调整电位器可以改变光控开光的灵敏度
三、焊接和组装
1.将电路板各焊点焊接好
2.装开关和电池盒导线并焊接。
四、电路测试： 1.通电前，焊接质量检查， 2.装入两节电池，打开开关，按住光敏电阻,调整电位器让发光二极管刚好发光。（调整电位器，可以改变检测灵敏度。）
Q
R1R2
0
法
RP
(9(d
VT1
VT2
W13HY0307D
。R1R2
LED
RP
0T1
VT2
J13HY0307D
。R1R2
●
LED
RP
VT1
VT2
N13HY0307D
R1 R2
LED
RP
+
VT1
VT2
N13HY0307D
R1R22
n0
LED
RP
VT1 UT2
N13HY0307D
007少
